Сведения о средстве измерений: 88777-23 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Богдановичское ОАО "Огнеупоры"

Номер по Госреестру СИ: 88777-23
88777-23 Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Богдановичское ОАО "Огнеупоры"
(Обозначение отсутствует)

Назначение средства измерений:
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Богдановичское ОАО «Огнеупоры» (далее - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Общие сведения

Дата публикации - 12.04.2023
Срок свидетельства -
Номер записи - 190808
ID в реестре СИ - 1407892
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант")
Страна - РОССИЯ
Населенный пункт - Московская обл., 26км автодороги "Балтия"
Уведомление о начале осуществления предпринимательской деятельности - Да

MI_10 Распределение интервалов между поверками СИ по годам

В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.

Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.

Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№811 от 2023.04.12 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Богдановичское ОАО "Огнеупоры" (Обозначение отсутствует)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант")

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
80098-20	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Ува-молоко", Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
80945-21	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "ППО ЭВТ им. В.А. Ревунова", Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
85191-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Кларити", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
85194-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "БТК Текстиль" г. Тула, Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
85668-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Орион", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
85671-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Остов", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
85705-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "СЦЗ"-КАЦИ, Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
85904-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Сименс Энергетика Трансформаторы", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
85958-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Свет", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
86114-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО ХБК "Шуйские ситцы", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
86164-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Агроторг", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
86193-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Х5 Екатеринбург и Пермь, Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
86220-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "СибАгро", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
86241-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "ПНТЗ", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
86299-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО ПКП "Алмис", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
86301-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Вега", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
86287-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "СарАэро-Инвест", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
87129-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ЦТП г. Саранск, Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
87130-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) НС г. Саранск, Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
87131-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Колос", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
87154-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) НС г. Пенза, Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
87810-22	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ИП Л.В. Голенкова, Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
88227-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО ТК "Новочебоксарский", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
88303-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Киберсталь", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
88777-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Богдановичское ОАО "Огнеупоры", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
89353-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "АПК "ПРОМАГРО" (2-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
89356-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "БайТекс", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
89619-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) "Котельная 4-С, Котельная 5-С" г. Чебоксары, Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
89631-23	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "ККХП", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
91380-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "ТМК-ЯМЗ", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
92558-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "ВымпелКом" 2-я очередь, Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
93170-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "НЗНП", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
93198-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "ПНТЗ" (2-я очередь), Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
93514-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Уренгойаэроинвест", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
93585-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "КШЗ", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
93858-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Сладкая Слобода", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
93877-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Кирскабель", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
94082-24	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) АО "Уральская сталь", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года
94661-25	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ООО "Дон-Металл", Обозначение отсутствует Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант") (РОССИЯ Московская обл., 26км автодороги "Балтия")	ОТ МП	4 года

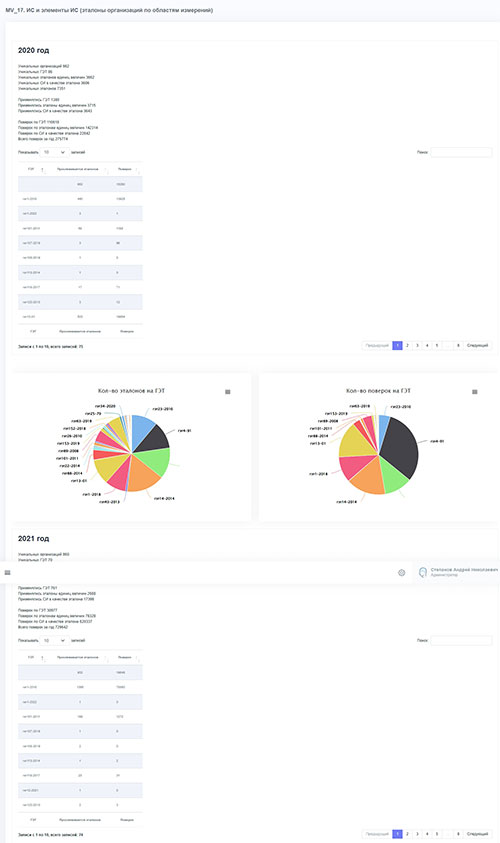

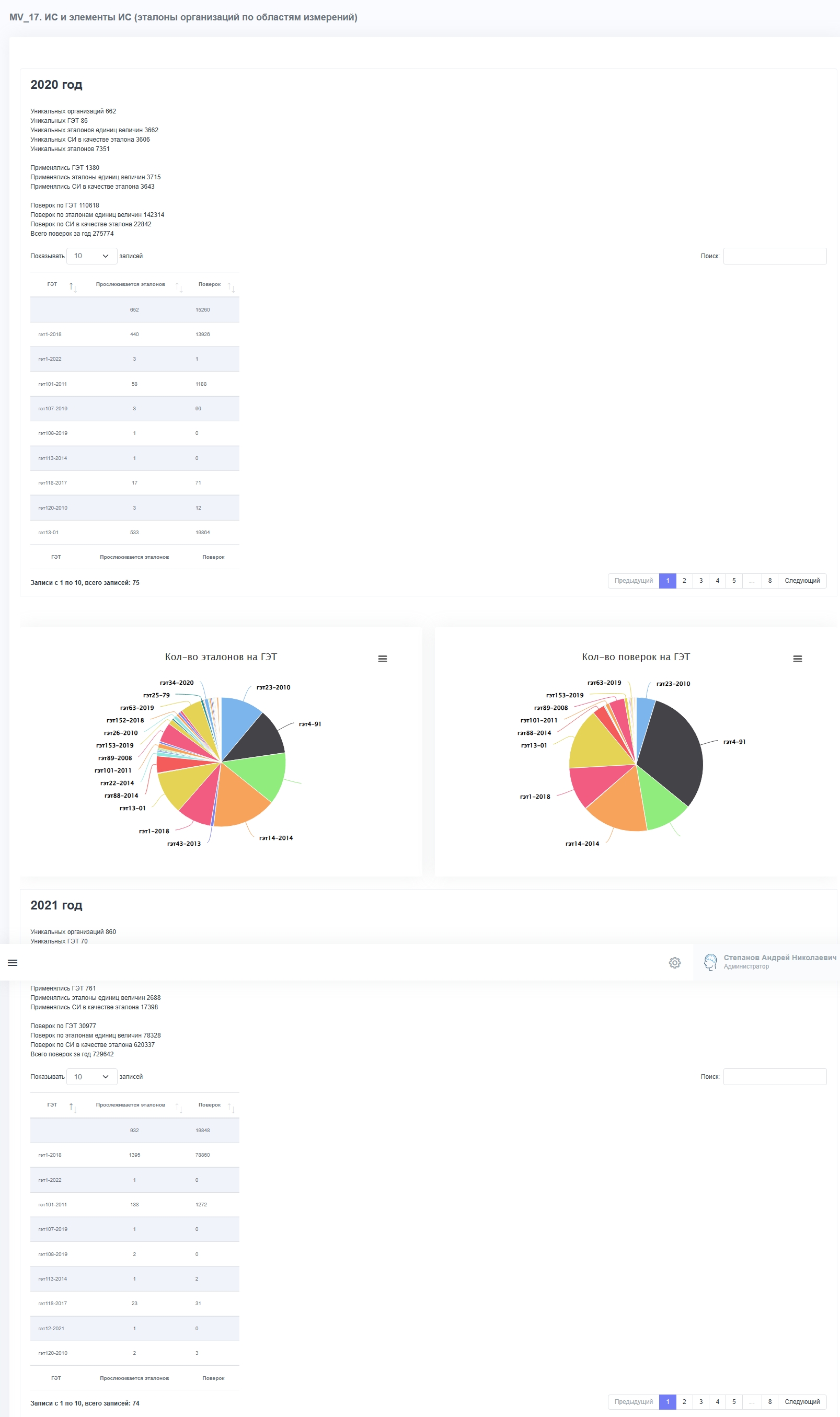

MV_17 ИС и элементы ИС (эталоны организаций по областям измерений)

Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:

Государственные первичные эталоны (ГЭТ);
Эталоны единиц величин, закрепленные за метрологическими службами;
Средства измерений, официально используемые в качестве эталонов.

Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.

Визуальное представление данных реализовано в виде:

Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
Экспорта данных в различных форматах;
Отображения географической информации с использованием Яндекс.Карт (при необходимости);
Адаптивной верстки для корректного отображения на разных устройствах.

Отчет входит в специализированный аналитический раздел информационной системы и позволяет:

Оценивать динамику использования эталонов по годам;
Сравнивать организации по активности применения эталонной базы;
Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.

Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.

Стоимость 200 руб. или по подписке

Кто поверяет Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Богдановичское ОАО "Огнеупоры" (Обозначение отсутствует)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ООО "СПЕЦЭНЕРГОПРОЕКТ" (RA.RU.312366)		Нет модификации	1		1	0	0	1	1	0

Стоимость поверки Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) Богдановичское ОАО "Огнеупоры" (Обозначение отсутствует)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

В АИИС КУЭ используется ПО ПК «Энергосфера», в состав которого входят модули, указанные в таблице 1. ПО ПК «Энергосфера» обеспечивает защиту программного обеспечения и измерительной информации паролями в соответствии с правами доступа. Средством защиты данных при передаче является кодирование данных, обеспечиваемое программными средствами ПО ПК «Энергосфера».

Таблица 1 - Идентификационные данные ПО

Идентификационные признаки	Значение
Идентификационное наименование ПО	ПК «Энергосфера» Библиотека pso metr.dll
Номер версии (идентификационный номер) ПО	1.1.1.1
Цифровой идентификатор ПО	CBEB6F6CA69318BED976E08A2BB7814B
Алгоритм вычисления цифрового идентификатора ПО	MD5

ПО ПК «Энергосфера» не влияет на метрологические характеристики ИК АИИС КУЭ, указанные в таблице 2.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на АИИС КУЭ типографским способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) Богдановичское ОАО «Огнеупоры», аттестованном ООО «Спецэнергопроект», уникальный номер записи об аккредитации в реестре аккредитованных лиц по аттестации методик измерений № RA.RU.312236.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 34.601-90 «Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Богдановичское Открытое акционерное общество по производству огнеупорных материалов (Богдановичское ОАО «Огнеупоры»)

ИНН 6605001321

Адрес: 623530, Свердловская обл, Богдановичский р-н, г. Богданович, ул. Гагарина, д. 2 Телефон: 8 (34376) 2-21-07

Факс: 8 (34376) 2-13-61

Изготовитель

Общество с ограниченной ответственностью «ЕЭС-Гарант» (ООО «ЕЭС-Гарант»)
ИНН 5024173259
Адрес: 143421, Московская обл, Красногорский р-н, 26 км автодороги «Балтия», бизнес-центр «Рига Ленд», стр. 3, оф. 429 (часть «А»)
Телефон: 8 (495) 980-59-00
Факс: 8 (495) 980-59-08

Испытательный центр

Общество с ограниченной ответственностью «Спецэнергопроект»
(ООО «Спецэнергопроект»)
Адрес: 115419, г. Москва, ул. Орджоникидзе, д. 11, стр. 3, эт. 4, помещ. I, ком. 6, 7
Телефон: 8 (495) 410-28-81
E-mail: info@sepenergo.ru

Правообладатель

Богдановичское Открытое акционерное общество по производству огнеупорных материалов (Богдановичское ОАО «Огнеупоры»)
ИНН 6605001321
Адрес: 623530, Свердловская обл, Богдановичский р-н, г. Богданович, ул. Гагарина, д. 2 Телефон: 8 (34376) 2-21-07
Факс: 8 (34376) 2-13-61

АИИС КУЭ представляет собой многофункциональную, многоуровневую автоматизированную систему с централизованным управлением и распределённой функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

1- й уровень - измерительно-информационные комплексы (далее - ИИК), которые включают в себя трансформаторы тока (далее - ТТ), трансформаторы напряжения (далее - ТН) и счетчики активной и реактивной электроэнергии (далее - счетчики), вторичные измерительные цепи и технические средства приема-передачи данных. Метрологические и технические характеристики измерительных компонентов АИИС КУЭ приведены в таблицах 2, 3.
2- й уровень - информационно-вычислительный комплекс (далее - ИВК) Богдановичское ОАО «Огнеупоры», включающий в себя каналообразующую аппаратуру, сервер баз данных (далее - БД) АИИС КУЭ, автоматизированные рабочие места персонала (АРМ), устройство синхронизации времени УСВ-3 (далее - УСВ) и программное обеспечение (далее - ПО) ПК «Энергосфера».

ИВК предназначен для автоматизированного сбора и хранения результатов измерений, состояния средств измерений, подготовки и отправки отчетов в АО «АТС», АО «СО ЕЭС».

Измерительные каналы (далее - ИК) состоят из двух уровней АИИС КУЭ.

Первичные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

Цифровой сигнал с выходов счетчиков поступает на сервер БД, где осуществляется вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, выполняется дальнейшая обработка измерительной информации, в частности, формирование и хранение поступающей информации, оформление отчетных документов. Передача информации в заинтересованные организации осуществляется от сервера БД с помощью электронной почты по выделенному каналу связи по протоколу TCP/IP.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ), которая охватывает уровень ИИК и ИВК. АИИС КУЭ оснащена УСВ, на основе приемника сигналов точного времени от глобальной навигационной спутниковой системы (ГЛОНАСС/GPS). Корректировка часов ИВК выполняется автоматически, от УСВ на величину не более ±2 с. Корректировка часов счетчиков выполняется автоматически в случае расхождения времени часов в счетчике и ИВК на величину более ±2 с.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов счетчика электроэнергии, отражаются в его журнале событий.

Факты коррекции времени с фиксацией даты и времени до и после коррекции часов указанных устройств, отражаются в журнале событий сервера.

Маркировка заводского номера АИИС КУЭ наносится на этикетку расположенную на тыльной стороне сервера БД уровня ИВК типографическим способом. Дополнительно заводской номер указывается в паспорте-формуляре конкретного изделия с указанием перечня (состава) измерительных каналов.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Заводской номер АИИС КУЭ: 01

В комплект поставки АИИС КУЭ входит техническая документация на АИИС КУЭ и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 4.

Таблица 4 - Комплектность АИИС КУЭ

Наименование	Тип	Количество, шт./экз.
Трансформатор тока	ТПОЛ-10	8
Трансформатор тока	ТПЛ	4
Трансформатор тока	ТПЛМ-10	6
Трансформатор тока	ТПЛ-10	12
Трансформатор тока	ТПЛ-10УЗ	2
Трансформатор тока	ТШН-0,66	3
Трансформатор тока	ТОП-0,66	3
Трансформатор напряжения	НТМИ-6	4
Трансформатор напряжения	НТМИ-6-66	3
Трансформатор напряжения	НТМК-6-48	1
Трансформатор напряжения	ЗНОЛ.06	3
Счётчик электрической энергии многофункциональный	Mеркурий 234 Л1<Т\"12-0С) DРBR.R	7
Счётчик электрической энергии многофункциональный	Mеркурий 234 ЛВ.ТМ2-00 PBR.R	9
Счётчик электрической энергии многофункциональный	Меркурий 234 ЛКТМ2-03 PBR.R	2
Устройство синхронизации времени	УСВ-3	1
Программное обеспечение	ПК «Энергосфера»	1
Паспорт-Формуляр	ЕГ.01.01-ПФ	1

Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав измерительных каналов АИИС КУЭ и их основные метрологические характеристики

Номер ИК	Наименование ИК	Измерительные компоненты				Вид электроэнергии	Метрологические характеристики ИК
Номер ИК	Наименование ИК	ТТ	ТН	Счётчик	УСВ	Вид электроэнергии	Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ПС 110 кВ Башаринская, КРУ-6 кВ, 1 сш, яч. 1	ТПОЛ-10 Кл. т. 0,5 Ктт 1500/5 Рег. № 1261-59	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	Меркурий 234 ARTM2-00 DPBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19	УСВ-3 Рег. № 51644-12	активная реактивная	±1,2 ±2,8	±3,3 ±5,7
2	ПС 110 кВ Башаринская, КРУ-6 кВ, 1 сш, яч. 4	ТПЛ Кл. т. 0,5 Ктт 50/5 Рег. № 47958-11	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	Меркурий 234 ARTM2- 00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19		активная реактивная	±1,2 ±2,8	±3,3 ±5,7
3	ПС 110 кВ Башаринская, КРУ-6 кВ, 1 сш, яч. 6	ТПЛМ-10 Кл. т. 0,5 Ктт 200/5 Рег. № 2363-68	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	Меркурий 234 ARTM2-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19		активная реактивная	±1,2 ±2,8	±3,3 ±5,7
4	ПС 110 кВ Башаринская, КРУ-6 кВ, 1 сш, яч. 20	ТПЛ-10 Кл. т. 0,5 Ктт 400/5 Рег. № 1276-59	НТМИ-6 Кл. т. 0,5 Ктн 6000/100 Рег. № 831-53	Меркурий 234 ARTM2-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19		активная реактивная	±1,2 ±2,8	±3,3 ±5,7

Продолжение таблицы 2

ПС 110 кВ Башаринская,

КРУ-6 кВ, 2

сш, яч. 9

ТПОЛ-10

Кл. т. 0,5

Ктт 1500/5

Рег. № 1261-59

НТМИ-6-66

Кл. т. 0,5 Ктн 6000/100

Рег. № 2611-70

Меркурий 234 ARTM2-00 DPBR.R

Кл. т. 0,5S/1,0 Рег. № 75755-19

УСВ-3

Рег. № 51644-12

активная реактивная

±1,2

±2,8

±3,3

±5,7

ПС 110 кВ

Башаринская,

КРУ-6 кВ, 2

сш, яч. 19

ТПЛ-10

Кл. т. 0,5

Ктт 400/5 Рег. № 1276-59

НТМИ-6-66

Кл. т. 0,5

Ктн 6000/100 Рег. № 2611-70

Меркурий 234 ARTM2-

00 PBR.R

Кл. т. 0,5S/1,0

Рег. № 75755-19

активная реактивная

±1,2

±2,8

±3,3

±5,7

ПС 110 кВ

Башаринская,

КРУ-6 кВ, 3

сш, яч. 34

ТПЛ-10

Кл. т. 0,5

Ктт 150/5 Рег. № 1276-59

НТМИ-6

Кл. т. 0,5

Ктн 6000/100

Рег. № 831-53

Меркурий 234 ARTM2-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19

активная реактивная

±1,2

±2,8

±3,3

±5,7

ПС 110 кВ Башаринская,

КРУ-6 кВ, 3

сш, яч. 48

ТПОЛ-10

Кл. т. 0,5

Ктт 1500/5

Рег. № 1261-59

НТМИ-6

Кл. т. 0,5

Ктн 6000/100

Рег. № 831-53

Меркурий 234 ARTM2-00 DPBR.R

Кл. т. 0,5S/1,0

Рег. № 75755-19

активная реактивная

±1,2

±2,8

±3,3

±5,7

ПС 110 кВ

Башаринская,

КРУ-6 кВ, 4

сш, яч. 51

ТПОЛ-10

Кл. т. 0,5

Ктт 1500/5

Рег. № 1261-59

НТМИ-6

Кл. т. 0,5

Ктн 6000/100

Рег. № 831-53

Меркурий 234 ARTM2-00 DPBR.R

Кл. т. 0,5S/1,0

Рег. № 75755-19

активная реактивная

±1,2

±2,8

±3,3

±5,7

ПС 110 кВ

Башаринская,

КРУ-6 кВ, 4

сш, яч. 58

ТПЛ-10

Кл. т. 0,5

Ктт 400/5 Рег. № 1276-59

НТМИ-6

Кл. т. 0,5

Ктн 6000/100

Рег. № 831-53

Меркурий 234 ARTM2-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19

активная реактивная

±1,2

±2,8

±3,3

±5,7

ПС 35 кВ Полдневая, РУ-6 кВ, 1 сш, яч.

ТПЛМ-10

Кл. т. 0,5

Ктт 200/5 Рег. № 2363-68

НТМК-6-48

Кл. т. 0,5

Ктн 6000/100 Рег. № 323-49

Меркурий 234 ARTM2-00 DPBR.R

Кл. т. 0,5S/1,0 Рег. № 75755-19

активная реактивная

±1,2

±2,8

±3,3

±5,7

Продолжение таблицы 2

ПС 35 кВ Полдневая, РУ-6 кВ, 2 сш, яч.

ТПЛ-10

Кл. т. 0,5

Ктт 300/5

Рег. № 1276-59

ЗНОЛ.06

Кл. т. 0,5

Ктн 6000:^3/100:^3

Рег. № 3344-08

Меркурий 234 ARTM2-00 DPBR.R

Кл. т. 0,5S/1,0 Рег. № 75755-19

УСВ-3

Рег. № 51644-12

активная реактивная

±1,2

±2,8

±3,3

±5,7

ПС 35 кВ Полдневая, РУ-6 кВ, 2 сш, яч.

10, ф.

Очистные

ТПЛ

Кл. т. 0,5S

Ктт 150/5 Рег. № 47958-16

ЗНОЛ.06

Кл. т. 0,5

Ктн 6000:^3/100:^3

Рег. № 3344-08

Меркурий 234 ARTM2-00 DPBR.R

Кл. т. 0,5S/1,0 Рег. № 75755-19

активная реактивная

±1,2

±2,8

±3,4

±5,8

ТП-1 6 кВ, РУ-6 кВ, яч. 4, ф.

Рабочая

ТПЛМ-10

Кл. т. 0,5

Ктт 200/5 Рег. № 2363-68

НТМИ-6

Кл. т. 0,5

Ктн 6000/100

Рег. № 831-53

Меркурий 234 ARTM2-

00 PBR.R

Кл. т. 0,5S/1,0

Рег. № 75755-19

активная реактивная

±1,2

±2,8

±3,3

±5,7

ТП-1 6 кВ, РУ-6 кВ, яч. 16, ф.

Техникум

ТПЛ-10

Кл. т. 0,5

Ктт 150/5 Рег. № 1276-59

НТМИ-6-66

Кл. т. 0,5

Ктн 6000/100 Рег. № 2611-70

Меркурий 234 ARTM2-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19

активная реактивная

±1,2

±2,8

±3,3

±5,7

ТП-4 6 кВ, РУ-

6 кВ, яч. 3, ф. АТП

ТПЛ-10УЗ

Кл. т. 0,5

Ктт 50/5 Рег. № 1276-59

НТМИ-6-66

Кл. т. 0,5

Ктн 6000/100 Рег. № 2611-70

Меркурий 234 ARTM2-00 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19

активная реактивная

±1,2

±2,8

±3,3

±5,7

ВРУ-0,4 кВ

Котельной №7, ф. Котельная №7

ТШН-0,66

Кл. т. 0,5

Ктт 400/5 Рег. № 3728-10

Меркурий 234 ARTM2-03 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19

активная реактивная

±1,0

±2,4

±3,2

±5,6

Продолжение таблицы 2

1	2	3	4	5	6	7	8	9
18	ПС 110 кВ Башаринская, ввод 0,4 кВ ТСН	ТОП-0,66 Кл. т. 0,5 Ктт 200/5 Рег. № 15174-01	-	Меркурий 234 ARTM2- 03 PBR.R Кл. т. 0,5S/1,0 Рег. № 75755-19	УСВ-3 Рег. № 51644-12	активная реактивная	±1,0 ±2,4	±3,2 ±5,6
Пределы допускаемой погрешности СОЕВ АИИС КУЭ, с							±5
Примечания 1 Характеристики погрешности ИК даны для измерений электроэнергии и средней мощности (получасовой). 2 В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95. 3 Погрешность в рабочих условиях указана для cos9 = 0,8 инд 1=0,05 •Пом и температуры окружающего воздуха в месте расположения счетчиков электроэнергии для ИК №№ 1-18 от 0 до +40 °C. 4 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик. 5 Допускается замена УСВ на аналогичные утвержденных типов. 6 Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

Основные технические характеристики ИК приведены в таблице 3.

Таблица 3 - Основные технические характеристики ИК

Наименование характеристики	Значение
Количество измерительных каналов	18
Нормальные условия: параметры сети: - напряжение, % от ином	от 99 до 101
- ток, % от 1ном	от 100 до 120
- частота, Гц	от 49,85 до 50,15
- коэффициент мощности cos9	0,9
- температура окружающей среды, ^оС	от +21 до +25
Условия эксплуатации: параметры сети: - напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 2 до 120
- коэффициент мощности	от 0,5 инд до 0,8 емк
- частота, Гц	от 49,6 до 50,4
- температура окружающей среды для ТТ и ТН, ^оС	от - 45 до +40
- температура окружающей среды в месте расположения счетчиков, ^оС	от - 45 до +70
- температура окружающей среды в месте расположения сервера, ^оС	от +10 до +30
Надежность применяемых в АИИС КУЭ компонентов: Счетчики: - среднее время наработки на отказ, ч, не менее:	320000
- среднее время восстановления работоспособности, ч	2
Сервер: - среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: - тридцатиминутный профиль нагрузки в двух направлениях, сутки, не менее	114
- при отключении питания, лет, не менее	45
Сервер: - хранение результатов измерений и информации состояний средств измерений, лет, не менее	3,5

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания;
- резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники оптового рынка электроэнергии с помощью электронной почты и сотовой связи.

В журналах событий фиксируются факты:

- журнал счетчика:
- параметрирования;
- пропадания напряжения;
- коррекции времени в счетчике;

Защищённость применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:
- счетчика;
- промежуточных клеммников вторичных цепей напряжения;
- испытательной коробки;
- сервера;
- защита на программном уровне информации при хранении, передаче, параметрировании:
- счетчика;
- сервера.

Возможность коррекции времени в:

- счетчиках (функция автоматизирована);
- ИВК (функция автоматизирована). Возможность сбора информации:
- о результатах измерений (функция автоматизирована).

Цикличность:

- измерений 30 мин (функция автоматизирована);
- сбора 30 мин (функция автоматизирована).

Техническая поддержка

Общие сведения

Поверка

Модификации СИ

Производитель

MI_10 Распределение интервалов между поверками СИ по годам

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант")

MV_17 ИС и элементы ИС (эталоны организаций по областям измерений)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Общие сведения

Поверка

Модификации СИ

Производитель

MI_10 Распределение интервалов между поверками СИ по годам

Статистика

Приказы РСТ, где упоминается данный тип СИ

Все средства измерений Общество с ограниченной ответственностью "ЕЭС-Гарант" (ООО "ЕЭС-Гарант")

MV_17 ИС и элементы ИС (эталоны организаций по областям измерений)

Программное обеспечение

Знак утверждения типа

Сведения о методиках измерений

Нормативные и технические документы

Изготовитель

Испытательный центр

Правообладатель

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель
