Принцип действия СИКН основан на использовании прямого метода динамических измерений массы брутто нефти с помощью расходомеров кориолисовых OPTIMASS 7000 или расходомеров-счетчиков массовых OPTIMASS 7400С (далее по тексту - РМ). Выходные электрические сигналы измерительных преобразователей РМ поступают на соответствующие входы комплекса измерительно-вычислительного расхода и количества жидкостей и газов «АБАК+» (далее по тексту - ИВК), который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.

Массу нетто нефти определяют как разность массы брутто нефти и массы балласта. Массу балласта определяют как сумму масс воды, хлористых солей и механических примесей в нефти.

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Конструктивно СИКН состоит из блока фильтров, блока измерительных линий (БИЛ), блока измерений показателей качества нефти (далее по тексту - БИК), узла подключения передвижной поверочной установки (ПУ) и системы сбора и обработки информации (далее по тексту - СОИ). Технологическая обвязка и запорная арматура СИКН не допускает неконтролируемые пропуски и утечки нефти.

БИЛ состоит из двух измерительных линий (ИЛ): одной рабочей и одной резервной ИЛ.

БИК выполняет функции непрерывного измерения объемной доли воды в нефти и автоматического и ручного отбора пробы нефти для последующего определения показателей качества нефти в лаборатории.

Узел подключения передвижной поверочной установки размещен на выходном коллекторе БИЛ и предназначен для подключения передвижной поверочной установки при проведении поверки и контроля метрологических характеристик массомеров.

СОИ обеспечивает сбор, хранение и обработку измерительной информации. В состав СОИ входят: комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+», осуществляющие сбор измерительной информации; автоматизированное рабочее место оператора на базе ПО «Кристалл» (далее по тексту - АРМ оператора), формирующее отчетные данные и оснащенное средствами отображения, управления и печати.

В состав СИКН входят следующие СИ (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее по тексту - рег. №)), приведенные в таблице 1.

Т а б л и ц а 1 - Состав СИКН

В состав СИКН входят показывающие СИ давления и температуры, применяемые для контроля технологичесиких режимов работы СИКН.

СИКН обеспечивает выполнение следующих функций:

• - автоматическое измерение массового расхода нефти в рабочем диапазоне (т/ч);

• - автоматическое измерений массы брутто нефти в рабочем диапазоне расхода (т);

• - автоматическое измерение температуры (°С), давления (МПа) и объемной доли воды (%) в нефти;

• - вычисление массы нетто нефти (т) с использованием результатов измерений испытательной лаборатории: содержания воды, хлористых солей и механических примесей в нефти;

• - поверку и КМХ РМ по передвижной ПУ;

• - автоматический и ручной отбор объединенной пробы нефти;

• - регистрацию и хранение результатов измерений, формирование интервальных отчётов, протоколов, актов приема-сдачи нефти, паспортов качества нефти;

• - защита информации от несанкционированного доступа.

Для исключения возможности несанкционированного вмешательства, которое может влиять на показания СИ, РМ пломбируют в соответствии с рисунком 1, а остальные СИ, входящие в состав СИКН - в соответствии с МИ 3002-2006.

Нанесение знака поверки на СИКН не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на шильд-табличку блок-бокса СИКН.

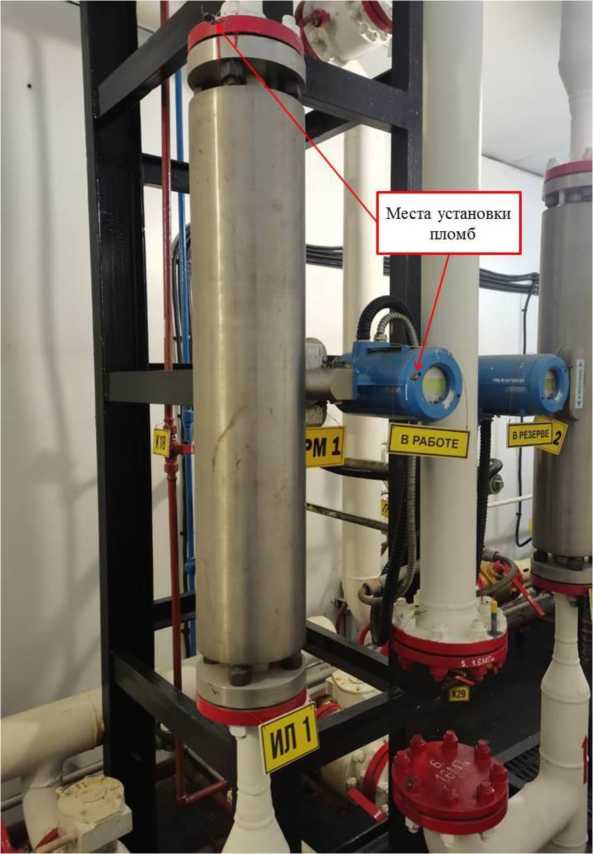

Рисунок 1 - Места установки пломб на РМ от несанкционированного доступа

Т а б л и ц а 6 -

Т а б л и ц а 3 - Метрологические характеристики

Т а б л и ц а 5 - Основные технические характеристики
