Номер по Госреестру СИ: 88720-23
88720-23 Анализаторы гематологические
(Smart)
Назначение средства измерений:
Анализаторы гематологические Smart (далее - анализаторы) предназначены для измерений счетной концентрации лейкоцитов, эритроцитов, а также массовой концентрации гемоглобина в крови.
Внешний вид.
Анализаторы гематологические
Рисунок № 1
Внешний вид.
Анализаторы гематологические
Рисунок № 2
Внешний вид.
Анализаторы гематологические
Рисунок № 3
Внешний вид.
Анализаторы гематологические
Рисунок № 4
Программное обеспечение
Анализаторы гематологические Smart имеют встроенное программное обеспечение (далее - ПО СИ). Основными функциями встроенного ПО является управление работой анализатора, просмотр результатов, изменение настроечных параметров анализатора, просмотр, передача и хранение данных.
Номер версии встроенного ПО отображается в разделе «Setup» главного меню во вкладке «Version».
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние программного обеспечения. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Automated Hematology Analyzer |
Номер версии (идентификационный номер) ПО, не ниже |
V5.03.01.200312B01 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист Руководства по эксплуатации типографским способом и/или на корпус анализаторов в виде клеевой этикетки ниже заводской бирки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены разделе 5 «Принципы работы» Руководства по эксплуатации «Анализаторы гематологические Smart модели Smart 5».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ Р 50444-2020 Приборы, аппараты и оборудование медицинские. Общие технические условия;
Стандарт предприятия компании Urit Medical Electronic Co., Ltd, Китай.
Правообладатель
Компания Urit Medical Electronic Co., Ltd, Китай
Адрес: №D-07, High-Tech Zone Information Industry District, Guilin, Guangxi, 541004 Телефон: +86 7732288583
Факс: +86 773 2288560
E-mail: export@unitest.com
Web-сайт: www.unit.com
Изготовитель
Компания Urit Medical Electronic Co., Ltd, Китай
Адрес: №D-07, High-Tech Zone Information Industry District, Guilin, Guangxi, 541004 Телефон: +86 7732288583
Факс: +86 773 2288560
E-mail: export@unitest.com
Web-сайт: www.unit.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон/факс: +7 (812) 251-76-01 / +7(812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Компания Urit Medical Electronic Co., Ltd, Китай
Адрес: №D-07, High-Tech Zone Information Industry District, Guilin, Guangxi, 541004 Телефон: +86 7732288583
Факс: +86 773 2288560
E-mail: export@unitest.com
Web-сайт: www.unit.com
К настоящему типу относятся анализаторы модели Smart 5.
Принцип действия анализаторов основан на автоматическом подсчете клеток крови методом электрического импеданса, основанном на изменении электрического сопротивления между электродами при прохождении клетки через апертуру малого размера, а также на измерении содержания гемоглобина колориметрическим методом. Для дифференцировки лейкоцитов реализован метод лазерной проточной цитометрии.
Анализаторы являются моноблочными, включающими в себя: гидравлическую систему, блок обработки проб, блок управления данными, блок вывода результатов и дополнительные принадлежности. Анализатор поддерживает два режима анализа клеток крови: режим цельной крови, режим предразведения. Образец цельной крови забирается в анализатор с помощью прецизионного шагового двигателя и распределяется по разным измерительным каналам. Анализатор аспирирует, разбавляет и смешивает образцы, а затем определяет параметры в каждом процессе подсчета. Микропроцессорный блок осуществляет подсчет импульсов напряжения, полученных в результате прохождения клеток крови через апертуру, дальнейшую обработку полученных данных, посылает необходимую информацию на индикатор и печать, сохраняет полученные результаты. Блок вывода результатов отображает, передает и хранит данные о результатах измерений.
Общий вид анализаторов представлен на рисунке 1.
Нанесение знака поверки на анализатор не предусмотрено.
Место нанесения заводского номера, знака утверждения типа приведены на рисунке 2. Заводской номер имеет буквенно-цифровой формат и нанесен на заднюю часть прибора (на заводской этикетке) типографским методом, обеспечивающим его прочтение и сохранность в процессе эксплуатации. Пломбирование анализаторов гематологических Smart не предусмотрено.

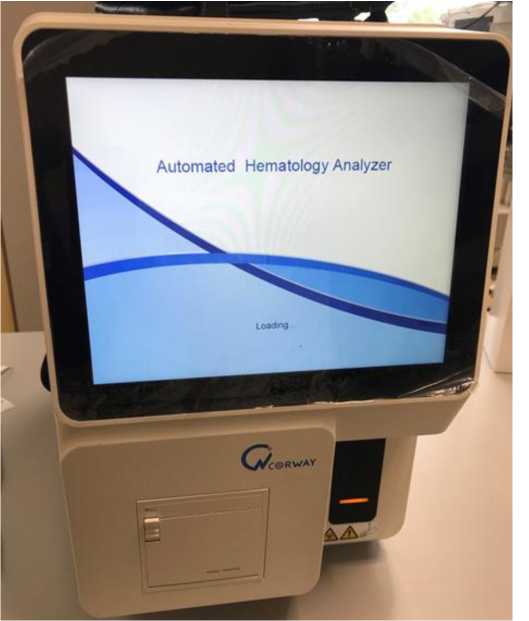

Рисунок 1 - Общий вид анализаторов гематологических Smart
CLASS ЗВ LASER PRODUCT Wavelength:532 + 3nm
Max Power Output:5- lOmwi EN 60825-1:2007
Место нанесения
знака утверждения типа
Рисунок 2 - Место, способ и формат нанесения заводских номеров или буквенно-цифровых обозначений, однозначно идентифицирующих каждый экземпляр средств измерений.
POWER: AC 100V-240V, 50/60Hz.^250 VA
USING CONDITIONS:
WC~35’C, ^85%RH. 60kPa~ 106kPa

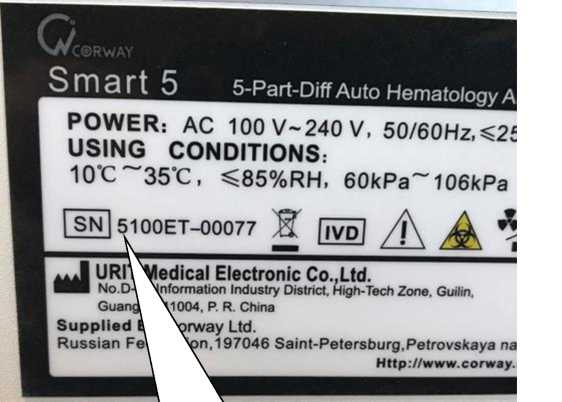

Место нанесения
заводского номера
Таблица 4 - Комплектность анализатора
Наименование |
Обозначение |
Количество |
Анализатор гематологический |
Smart модель Smart 5 |
1 шт. |
Комплект принадлежностей* |
- |
1 комплект |
Руководство по эксплуатации |
- |
1 экз. |
* - каждый анализатор комплектуется принадлежностями согласно требованию заказчика и перечня, указанного в Руководстве по эксплуатации. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон показаний счетной концентрации лейкоцитов (WBC), дм-3 |
от 0,00 до 300,0О-109 |
Диапазон измерений счетной концентрации лейкоцитов (WBC), дм-3 |
от 1,0.109 до 10,4.109 |
Пределы допускаемой относительной погрешности при измерении счетной концентрации лейкоцитов, % |
±15 |
Диапазон показаний счетной концентрации эритроцитов (RBC), дм-3 |
от 0,0 до 8,5’1012 |
Диапазон измерений счетной концентрации эритроцитов (RBC), дм-3 |
от 1,0.1012 до 6,3.1012 |
Пределы допускаемой относительной погрешности при измерении счетной концентрации эритроцитов, % |
±15 |
Диапазон показаний массовой концентрации гемоглобина (HBG), г/дм3 |
от 0 до 250 |
Диапазон измерений массовой концентрации гемоглобина (HBG), г/дм3 |
от 20 до 180 |
Пределы допускаемой относительной погрешности при измерении массовой концентрации гемоглобина, % |
±10 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания сети переменного тока с частотой (50/60) Гц, В |
от 100 до 240 |
Потребляемая мощность от сети, В^А, не более |
250 |
Габаритные размеры: ширина х высота х длина, мм, не более |
270х412х508 |
Масса, кг, не более |
26 |
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от +10 до +35 от 30 до 85 от 60 до 106 |
Средний срок службы, лет |
5 |
Средняя наработка до отказа, ч, не менее |
7 000 |
