Номер по Госреестру СИ: 88689-23
88689-23 Капсюли микрофонные конденсаторные
(MK 3)
Назначение средства измерений:
Капсюли микрофонные конденсаторные MK 3 (далее - капсюли) предназначены для измерений звукового давления в воздушной среде в комплекте с предварительными усилителями, в составе звукоизмерительной аппаратуры.
Внешний вид.
Капсюли микрофонные конденсаторные
Рисунок № 1
Общие сведения
Дата публикации - 05.04.2023
Срок свидетельства - 04.04.2028
Номер записи - 190704
ID в реестре СИ - 1407687
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МК 342 Е, МК 341 Е,
Производитель
Изготовитель - Microtech Gefell GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет Дерево связей позволяет получить информацию об организациях, оказывающих услуги поверки выбранному владельцу средств измерений.
Отчет выполнен в виде графа. Красной парной связью показаны связи между владельцем СИ и поверителями, серой парной связью показаны прочие клиенты поверителя.
В целях обеспечения актуальности информации и читаемости графа максимальное количество связей ограничено 50 (для владельца СИ и каждого из поверителей). Кроме того, связь отображается только в том случае, если количество поверок между владельцем и поверителем превышает 50 шт. за последние 6 месяцев.
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 5
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 377 дн.
Приказы РСТ, где упоминается данный тип СИ
№732 от 2023.04.04 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Капсюли микрофонные конденсаторные (MK 3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Microtech Gefell GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
88689-23 04.04.2028 |
Капсюли микрофонные конденсаторные, MK 3 Microtech Gefell GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
88786-23 12.04.2028 |
Капсюли микрофонные конденсаторные, MK 2 Microtech Gefell GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Капсюли микрофонные конденсаторные (MK 3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 9 | 5 | 4 | 0 | 9 | 5 | 4 |
Стоимость поверки Капсюли микрофонные конденсаторные (MK 3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Подготовка к работе и порядок работы» документа «Капсюли микрофонные конденсаторные MK 3. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал».
ПравообладательMicrotech Gefell GmbH, Германия Адрес: Georg-Neumann-Platz, 07926 Gefell, Germany
Телефон: +49 (0)36649 882-0
Факс: +49 (0)36649 882-11
Web-сайт: www.microtech-gefell.de
E-mail: info@microtechgefell.de
Изготовитель
Microtech Gefell GmbH, Германия
Адрес: Georg-Neumann-Platz, 07926 Gefell, Germany
Телефон: +49 (0)36649 882-0
Факс: +49 (0)36649 882-11
Web-сайт: www.microtech-gefell.de
E-mail: info@microtechgefell.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
Microtech Gefell GmbH, Германия Адрес: Georg-Neumann-Platz, 07926 Gefell, GermanyТелефон: +49 (0)36649 882-0
Факс: +49 (0)36649 882-11
Web-сайт: www.microtech-gefell.de
E-mail: info@microtechgefell.de
Принцип действия капсюлей основан на преобразовании колебаний звукового давления (далее - ЗД) в воздухе в электрические колебания с помощью легкой подвижной мембраны. Мембрана и неподвижный электрод капсюля электрически изолированы друг от друга и являются обкладками конденсатора. Под воздействием колебаний ЗД ёмкость конденсатора изменяется и приводит к появлению на контактах капсюля переменного напряжения, пропорционального ЗД.
Конструктивно капсюли состоят из корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления. Чувствительным элементом является мембрана. На неподвижный электрод капсюлей подаётся напряжение поляризации 200 В или наносится электретный слой, обеспечивающий постоянное поляризующее напряжение, необходимое для работы капсюля.
Капсюли выпускаются в следующих модификациях: МК 301, MK 301 E, MK 302, MK 341 E, MK 342 E. Помимо метрологических характеристик, модификации капсюлей отличаются друг от друга способом обеспечения напряжения поляризации капсюлей и типом акустического поля, в котором они используются для работы.

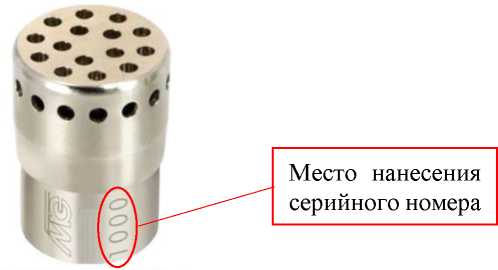

Нанесение знака поверки на капсюли не предусмотрено. Пломбирование капсюлей не предусмотрено. Серийный номер, идентифицирующий каждый экземпляр, наносится на капсюли методом гравировки в формате цифрового обозначения. Общий вид капсюлей с местом нанесения серийного номера представлен на рисунке 1.
Рисунок 1 - Общий вид капсюля
|
Таблица 1 - Метрологические ха |
рактеристики | |||
|
Наименование характеристики |
Значение характеристики для модификации | |||
|
MK 301/ MK 301 E |
MK 302 |
MK 341 E |
MK 342 E | |
|
Номинальный уровень чувствительности по холостому ходу на частоте 250 Гц, дБ (исх. 1 В/Па) |
-46,0±1,5/ -49,0±1,5 |
-50,5±1,5 |
-57,1±2,5 |
-72,0±2,5 |
|
Диапазон частот при нормированной неравномерности относительно 250 Гц, Гц |
от 5 до 1 •IO5 (±2 дБ) |
от 6 до 64 04 (±3 дБ) |
от 3,5 до 6П04 (±3 дБ) от 20 до 2П04 (±1 дБ) |
от 5 до 7П04 (±2 дБ) от 20 до 2-101 (±1 дБ) |
|
Уровень собственных шумов, дБА, не более |
35/36 |
39 |
48 |
60 |
|
Верхний предел динамического диапазона (при коэффициенте нелинейных искажений не более 3 %) на частоте 1 кГц, дБПИК (исх. 20 мкПа), не менее |
168 |
172 |
172 |
172 |
|
Коэффициент влияния температуры на уровень чувствительности, дБ/°С, не более |
0,02 |
0,02 |
0,02 |
0,02 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение характеристики для модификации | |||
|
MK 301/ MK 301 E |
MK 302 |
MK 341 E |
MK 342 E | |
|
Внешнее напряжение поляризации, В |
200/0 |
200 |
0 |
0 |
|
Габаритные размеры, мм, не более высота |
9,7 |
9,7 |
9,7 |
9,7 |
|
диаметр |
7,0 |
7,0 |
7,0 |
7,0 |
|
Масса, г, не более |
2 |
2 |
2 |
2 |
|
Тип акустического поля |
свободное |
свободное |
поле |
поле |
|
поле |
поле |
давления |
давления | |
|
Нормальные условия применения: температура окружающего воздуха, °С |
от +20 до +26 |
от +20 до +26 |
от +20 до +26 |
от +20 до +26 |
|
относительная влажность окружающего воздуха, % |
от 30 до 60 |
от 30 до 60 |
от 30 до 60 |
от 30 до 60 |
|
атмосферное давление, кПа |
от 87 до 107 |
от 87 до 107 |
от 87 до 107 |
от 87 до 107 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение характеристики для модификации | |||
|
MK 301/ MK 301 E |
MK 302 |
MK 341 E |
MK 342 E | |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность окружающего воздуха, % атмосферное давление, кПа |
от -10 до +50 от 30 до 60 от 87 до 107 |
от -10 до +50 от 30 до 60 от 87 до 107 |
от -10 до +50 от 30 до 60 от 87 до 107 |
от -10 до +50 от 30 до 60 от 87 до 107 |
