Наименование

Обозначение

Количеств

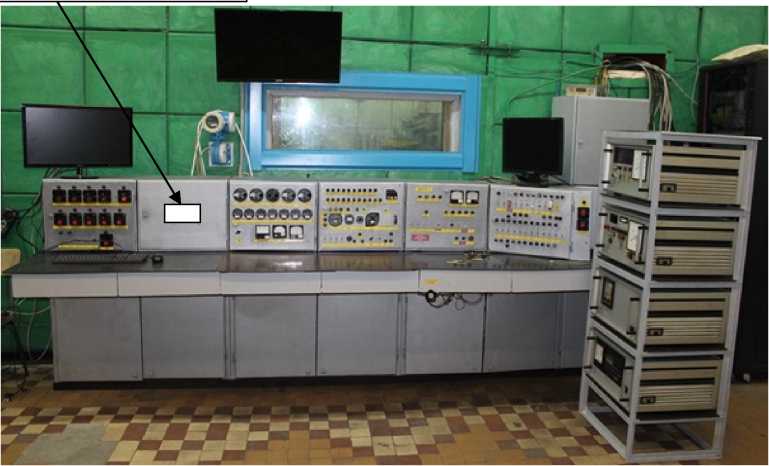

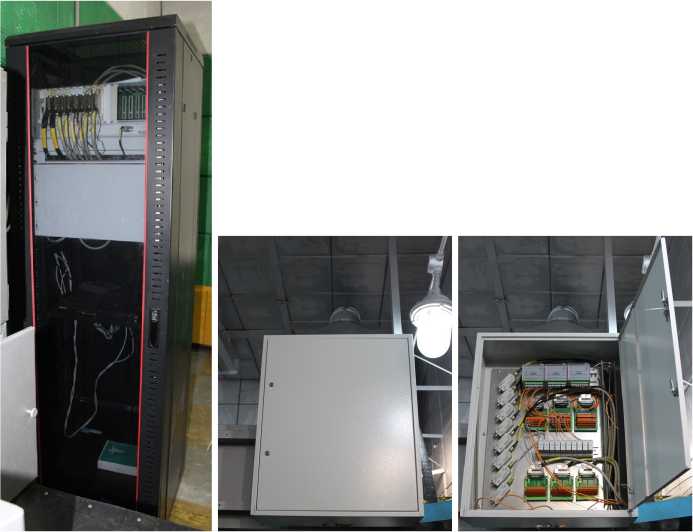

Система автоматизированная информационноизмерительная

АИИС-7С1020

1 шт.

Формуляр

—

1 экз.

№ ИК

Наименование измеряемого параметра

Диапазон измерений

Диапазон показаний

Границы интервала погрешности измерений при доверительной вероятности Р = 0,95

Состав ИК

первичный преобразователь

измерительный модуль

1

Частота вращения ротора ТК, //,,<

от 10

до 35173 об/мин

от 10

до 35173 об/мин

6: ±0,10%

МС-451 МЕ-401 от 0,01 до 5000 Гц 6: ± 0,01 %

2

Частота вращения ротора ТС, Итс

от 10

до 26890 об/мин

от 10

до 26890 об/мин

6: ±0,10%

МС-451 МЕ-401 от 0,01 до 5000 Гц

6: ± 0,01 %

3

Давление воздуха за компрессором (изб.), Рк

от 0

до 1,0 МПа (от 0 до 10 кгс/см²)

от 0

до 1,0 МПа (от 0 до 10 кгс/см²)

у(ВП): ± 0,25 %

АИР-ЮН-ДА (per. №31654-19) от 0 до 1,6 МПа у(ДИ): ±0,10 %

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

4

Температура газов за турбиной ТК, Ск (ТВГ)

от 0 °C до 900 °C

от 0 °C до 900 °C

у(ВП): ± 0,30 %

ПИМ 0399/М0 (per. №22676-17) от-50 °C до ±1300 °C у(ДИ):±0,13%

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

5

Крутящий момент силы

от 71,7 до 358,4 включ.

кгсм

от 71,7 до 358,4 включ.

кгсм

у(ВП): ± 0,50 %

Г идротормозная моментноизмерительная система (МПС)

MC-227U1

от 0 до 10 В у(ДИ): ± 0,08 %

св. 358,4 до 716,8 кгсм

св. 358,4 до 716,8 кгсм

6: ± 0,50 %

№ ИК

Наименование измеряемого параметра

Диапазон измерений

Диапазон показаний

Границы интервала погрешности измерений при доверительной вероятности Р = 0,95

Состав ИК

первичный преобразователь

измерительный модуль

6

Виброскорость

от 0,01 до 100,00 мм/с

от 0,01 до 100,00 мм/с

6: ± 12 %

АВС 117-03 (per. № 24039-02) от 0 до 127 м/с²;

от 20 до 10000 Гц 5: ± 10,0%

МС-201±МР-07

6: ± 2,0 %

7

8

9

10

И

12

Температура воздуха на входе (ТВВ), Г_вх

от -50 °C до +50 °C

от -50 °C до +50 °C

А: ±0,55 °C

ТС-1388/21

(per. № 58808-14) от-100 °C до +350 °C А: ± (0,15 + 0,002 |ф °C

MC-227R3

от 0 до 200 Ом у(ДИ): ± 0,08 %

13

14

15

16

17

18

19

20

Расход топлива

от 20 до 400 кг/ч

от 20 до 400 кг/ч

у(ВП): ± 0,25 %

Promass 63F (per. № 15201-01) от 0 до 450 кг/ч 6: ±0,10%

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

Promass 83F (per. № 15201-07) от 0,2 до 2000 кг/ч

6: ±0,15%

№ ИК

Наименование измеряемого параметра

Диапазон измерений

Диапазон показаний

Границы интервала погрешности измерений при доверительной вероятности Р = 0,95

Состав ИК

первичный преобразователь

измерительный модуль

21

Атмосферное давление, Во

от 83972 до 106632 Па (от 630 до 800 мм рт.ст.)

от 83972 до 106632 Па (от 630 до 800 мм рт.ст.)

А: ± 40 Па

(±0,30 мм рт.ст.)

БРС-1М-1 (per. № 16006-97) от 600 до 1100 гПа

А: ± 33 Па

МС-451 МЕ-401 от 0,01 до 5000 Гц 6: ± 0,01 %

22

Относительная влажность воздуха на входе в двигатель

от 0 % до 100 %

от 0 % до 100 %

у(ВП): ± 1,2 %

Rotronic мод. HF5 (per. № 64197-16) от 0 % до 100 %

А:± 1,0%

MC-227U1

от 0 до 10 В у(ДИ): ± 0,08 %

23

Давление масла на входе в двигатель (изб.), Рм nxi Рм тк

от 0 до 800 кПа

(от 0

до 8 кгс/см²)

от 0 до 800 кПа

(от 0

до 8 кгс/см²)

у(ВП): ± 0,25 %

АИР-ЮН-ДИ (per. №31654-19) от 0 до 1,0 МПа у(ДИ): ±0,15 %

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

24

Давление масла на входе в систему ТС (И3б.), Рмтс

25

Удельный вес топлива

от 0,7 до 0,9 г/см³

от 0,7 до 0,9 г/см³

6: ± 0,25 %

Promass 63F (per. № 15201-01) от 0 до 2,0 кг/дм³ А: ±0,0005 кг/дм³

Promass 83F (per. № 15201-07) от 0 до 2,0 кг/дм³ А: ±0,0005 кг/дм³

№ ИК

Наименование измеряемого параметра

Диапазон измерений

Диапазон показаний

Границы интервала погрешности измерений при доверительной вероятности Р = 0,95

Состав ИК

первичный преобразователь

измерительный модуль

26

Угол положения рычага управления двигателем, а_руд

от 0 до 10 В

от -5° до+120°

у(ДИ): ± 0,08 %

MC-227U1

от 0 до 10 В у(ДИ): ± 0,08 %

27

Давление в маслобаке, Рм/б

от -50

до 100 кПа (от -0,5 до 1,0 кгс/см²)

от -50

до 100 кПа (от -0,5 до 1,0 кгс/см²)

у(ВП): ± 0,40 %

АИР-ЮН-ДА (per. №31654-19) от 0 до 250 кПа у(ДИ): ±0,10 %

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

28

Давление топлива на входе в топливную систему двигателя (И3б.), Ртоп

от 0 до 300 кПа

(от 0

до 3 кгс/см²)

от 0 до 300 кПа

(от 0

до 3 кгс/см²)

у(ВП): ± 0,40 %

АИР-ЮН-ДИ (per. №31654-19) от 0 до 400 кПа у(ДИ): ±0,25 %

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

29

Давление топлива перед форсункой (изб.), Рф

от 0

до 1,5 МПа (от 0 до 15 кгс/см²)

от 0

до 1,5 МПа (от 0 до 15 кгс/см²)

у(ВП): ± 0,20 %

АИР-ЮН-ДИ (per. №31654-19) от 0 до 1,6 МПа у(ДИ): ±0,10 %

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

30

Температура топлива,

^топ

от -50 °C до +60 °C

от -50 °C до +60 °C

А: ±0,50 °C

ТС-1388/21 (per. № 58808-14) от-100 °C до ±350 °C А: ±(0,15 ±0,002-|ф °C ИПМ 0399/М0 (per. №22676-17) от -50 °C до ±200 °C у(ДИ): ±0,10 %

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

№ ИК

Наименование измеряемого параметра

Диапазон измерений

Диапазон показаний

Границы интервала погрешности измерений при доверительной вероятности Р = 0,95

Состав ИК

первичный преобразователь

измерительный модуль

31

Температура масла на входе в двигатель, ^мвх

от -40 °C до+110 °C

от -40 °C до+110 °C

А: ±0,55 °C

ТС-1388/21

(per. № 58808-14) от-100 °C до ±350 °C А: ±(0,15 ±0,002-|ф °C

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

ИПМ 0399/М0 (per. №22676-17) от -50 °C до ±200 °C у(ДИ): ±0,10 %

32

Температура масла в маслобаке, /м/б

от -40 °C до+100 °C

от -40 °C до+100 °C

А: ±0,55 °C

ТС-1388/21

(per. № 58808-14) от-100 °C до ±350 °C А: ±(0,15 ±0,002-|ф °C

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

ИПМ 0399/М0 (per. №22676-17) от -50 °C до ±200 °C у(ДИ): ±0,10 %

33

Температура масла на выходе из двигателя Ли’.ых

от +20 °C до+150 °C

от +20 °C до+150 °C

А: ± 0,60 °C

ТС-1388/21

(per. № 58808-14) от-100 °C до ±350 °C А: ±(0,15 ±0,002-|ф °C

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

34

Температура масла на выходе из маслосистемы ТК, Л| ТК

ИПМ 0399/М0 (per. №22676-17) от -50 °C до ±200 °C у(ДИ): ±0,10 %

№ ИК

Наименование измеряемого параметра

Диапазон измерений

Диапазон показаний

Границы интервала погрешности измерений при доверительной вероятности Р = 0,95

Состав ИК

первичный преобразователь

измерительный модуль

35

Температура масла на выходе из маслосистемы ТС, Ct тс

от +20 °C до+150 °C

от +20 °C до+150 °C

А: ± 0,60 °C

ТС-1388/21

(per. № 58808-14) от-100 °C до +350 °C А: ±(0,15+ 0,002-|ф °C

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

ИПМ 0399/М0 (per. №22676-17) от -50 °C до +200 °C у(ДИ): ±0,10 %

37

Ток в цепи питания стартера, Ли

от 0 до 75 мВ

от 0 до 1000 А

у(ВП): ± 0,20 %

ИПМ 0399/М0 (per. №22676-17) от -50 °C до ±200 °C у(ДИ): ±0,10 %

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

38

Ток в цепи питания стартера, Лт2

39

Напряжение питания стартера, U_CTi

от 0 до 100 В

от 0 до 100 В

у(ДИ): ± 0,08 %

MC-227U2 от 0 до 100 В у(ДИ): ± 0,08 %

40

Напряжение питания стартера, U_CT2

41

Напряжение источника питания системы запуска

от 0 до 50 В

от 0 до 50 В

у(ДИ):±0,16%

MC-227U2 от 0 до 100 В у(ДИ): ± 0,08 %

42

Сила постоянного тока

от 0 до 20 мА

от 0 до 20 мА

у(ДИ): ± 0,08 %

МС-227С2

от 0 до 20 мА у(ДИ): ± 0,08 %

43

44

45

46

47

№ ИК

Наименование измеряемого параметра

Диапазон измерений

Диапазон показаний

Границы интервала погрешности измерений при доверительной вероятности Р = 0,95

Состав ИК

первичный преобразователь

измерительный модуль

48

Напряжение

постоянного тока

от 0 до 10 В

от 0 до 10 В

у(ДИ): ± 0,08 %

MC-227U1

от 0 до 10 В у(ДИ): ± 0,08 %

49

50

Частота сигнала

от 0,01 до 5000,00 Гц

от 0,01 до 5000,00 Гц

6: ± 0,01 %

МС-451 МЕ-401 от 0,01 до 5000 Гц

6: ± 0,01 %

51

Напряжение

постоянного тока

от 0 до 100 В

от 0 до 100 В

у(ДИ): ± 0,08 %

MC-227U2 от 0 до 100 В у(ДИ): ± 0,08 %

52

53

54

Примечания :

• 1 В таблице приняты следующие условные обозначения: ТК - турбина компрессора; ТС - турбина свободная; у(ВП) - пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений; у(ДИ) - пределы допускаемой приведенной (к диапазону измерений) погрешности измерений; 5 - пределы допускаемой относительной погрешности измерений; А - пределы допускаемой абсолютной погрешности измерений.

• 2 Допускается замена первичных преобразователей на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в настоящей таблице, при условии, что владелец ИС не претендует на улучшение указанных в настоящей таблице метрологических характеристик. Замена оформляется техническим актом в произвольной форме владельцем ИС. Технический акт должен быть подписан руководителем или уполномоченным им лицом и руководителем или представителем метрологической службы владельца ИС и согласован с аккредитованной на право проведения испытаний в целях утверждения типа организацией, обладающей соответствующей областью аккредитации. Технический акт хранится совместно с формуляром на ИС как его неотъемлемая часть. До наступления срока очередной поверки ИС в целом изменения, отраженные в техническом акте, должны быть внесены в описание типа ИС в установленном порядке.

• 3 ИК 42-54. Каналы предназначены для подключения средств измерений с унифицированными аналоговыми выходными сигналами.

Наименование характеристики

Значение

Параметры электрического питания:

• - напряжение переменного тока, В

• - частота переменного тока, Г ц

от 207 до 253

от 49 до 51

Условия эксплуатации:

• - температура окружающей среды, °С

• - относительная влажность %, не более

• - атмосферное давление, кПа

от +15 до +25

80

от 84,0 до 106,7
