Сведения о средстве измерений: 88474-23 Газоанализаторы многоканальные

Номер по Госреестру СИ: 88474-23
88474-23 Газоанализаторы многоканальные
(G3.A)

Назначение средства измерений:
Газоанализаторы многоканальные G3.A (далее - газоанализаторы) предназначены для непрерывного измерения концентраций вредных и загрязняющих веществ (диоксида азота NO2, озона O3, оксида углерода CO, сероводорода H2S, диоксида серы SO2, аммиака NH3, формальдегида CH2O, монооксида азота NO и метана CH4) в атмосферном воздухе.

сертификация программного обеспечения
Внешний вид. Газоанализаторы многоканальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 1
Внешний вид. Газоанализаторы многоканальные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 2
Внешний вид. Газоанализаторы многоканальные, http://oei-analitika.ru рисунок № 3
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 3
Внешний вид. Газоанализаторы многоканальные, http://oei-analitika.ru рисунок № 4
Внешний вид.
Газоанализаторы многоканальные
Рисунок № 4

Общие сведения

Дата публикации - 14.03.2023
Срок свидетельства - 13.03.2028
Номер записи - 190502
ID в реестре СИ - 1407225
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

G3.A-02,

Производитель

Изготовитель - Общество с ограниченной ответственностью "СитиЭйр" (ООО "СитиЭйр")
Страна - РОССИЯ
Населенный пункт - г. Москва; Общество с ограниченной ответственностью "Унискан" (ООО "Унискан"), г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MV_16 Поверки с применением СИ (Средства измерений, применяемые при поверке)

Отчет «MV_16. Поверки с применением СИ (Средства измерений, применяемые при поверке)» предназначен для вывода информации о поверках, выполненных с использованием конкретных средств измерений.

Особенности отчета:
  • Начальный этап работы:

    Пользователю предоставляется возможность выбрать один из следующих вариантов:

    • Ввести регистрационный номер СИ в реестре;
    • Указать наименование СИ, применяемого при поверке (достаточно ввести не менее 5 символов).

    Для удобства можно также задать временной диапазон поверок, указав год начала и окончания.

  • Условия отображения данных:

    Отчет позволяет сформировать и отобразить данные о поверках только в случае, если их количество не превышает 40 000 записей. При превышении этого лимита результат не отображается, и пользователю предлагается уточнить параметры поиска.

  • Информация в таблице:

    Таблица содержит ключевую информацию о поверках, такие как:

    • Регистрационный номер типа СИ;
    • Наименование типа СИ;
    • Заводской номер;
    • Организация, выполнившая поверку;
    • Дата проведения поверки;
    • Срок действия поверки;
    • Номер свидетельства о поверке;
    • Владелец СИ;
    • Дополнительные сведения.
  • Детализация данных:

    Данные можно детализировать, переходя по ссылкам на документы поверок. Это позволяет получить доступ к полным результатам поверок и соответствующим документам.

  • Удобство анализа:

    Отчет предоставляет структурированный и удобный доступ к данным о поверках с применением средств измерений, обеспечивая инструмент для анализа и контроля метрологической деятельности.

Бесплатный

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№523 от 2023.03.13 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Газоанализаторы многоканальные (G3.A)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "СитиЭйр" (ООО "СитиЭйр")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
88474-23
13.03.2028
 Газоанализаторы многоканальные, G3.A
Общество с ограниченной ответственностью "СитиЭйр" (ООО "СитиЭйр") (РОССИЯ г. Москва; Общество с ограниченной ответственностью "Унискан" (ООО "Унискан"), г. Новосибирск) 		ОТ
МП 		1 год
Отчет - MP_1 Гендерный состав поверителей

Простой отчет, показывающий соотношение между мужчинами и женщинами среди поверителей. Учитываются все организации за все время наблюдений. За основу взяты данные Росстата.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы многоканальные (G3.A)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЭНЕРГОМЕТРИКА"
(РОСС RU.0001.310101)
  • G3.A-02
    		•  1 1 1 0 0 1 1 0

    Стоимость поверки Газоанализаторы многоканальные (G3.A)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение (ПО) газоанализатора состоит из комбинации встроенного ПО и сервисного ПО, устанавливаемого на ПК.

    Встроенное ПО осуществляет следующие функции:

    • - сбор результатов измерений;

    • - расчет концентраций измеряемых веществ;

    • - контроль / диагностика собственной работоспособности;

    • - настройка параметров работы.

    Уровень защиты встроенного ПО - «средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

    Идентификационные данные ПО приведены в таблице 2.

    Таблица 2 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Встроенное ПО

    Сервисное ПО

    Идентификационное наименование ПО

    G3HUB

    Extension Module

    Data Viewer

    Номер версии (идентификационный номер) ПО, не ниже

    1.1.99

    1.1.0.5

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации и на корпус газоанализатора типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделах 1 и 2 документа «САФЛ.413411.1200РЭ Газоанализаторы многоканальные G3.A. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

    ГОСТ Р 50760-95. Анализаторы газов и аэрозолей для контроля атмосферного воздуха. Общие технические условия;

    ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия;

    ТУ 26.51.53-002-27764470-2022. Газоанализаторы многоканальные G3.A. Технические условия.

    Правообладатель

    Общество с ограниченной ответственностью «СитиЭйр» (ООО «СитиЭйр») ИНН 7731400381

    Юридический адрес: 121205, г. Москва, Территория Сколково инновационного центра, б-р Большой, д. 42, стр. 1, эт./пом. 2/963

    Телефон: +7 (495) 540 55 16

    Web-сайт: https://cityair.ru

    E-mail: info@cityair.ru

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
    (ООО «ПРОММАШ ТЕСТ Метрология»)
    Юридический адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2, лит. А, пом. I
    Адрес: 355021, Ставропольский край, г. Ставрополь, ул. Южный обход, д. 3 А
    Тел.: +7 (495) 108 69 50
    E-mail: info@metrologiya.prommashtest.ru

    Правообладатель

    Общество с ограниченной ответственностью «СитиЭйр» (ООО «СитиЭйр») ИНН 7731400381
    Юридический адрес: 121205, г. Москва, Территория Сколково инновационного центра, б-р Большой, д. 42, стр. 1, эт./пом. 2/963
    Телефон: +7 (495) 540 55 16
    Web-сайт: https://cityair.ru
    E-mail: info@cityair.ru
    Изготовители Общество с ограниченной ответственностью «Унискан» (ООО «Унискан») ИНН 5406372873
    Юридический адрес: 630099, г. Новосибирск, ул. Орджоникидзе, д.38, оф. 2/205 Адреса мест осуществлении деятельности:
    • 1) 630090, г. Новосибирск, ул. Инженерная, д. 26;
    • 2) 630117, г. Новосибирск, ул. Арбузова, д. 4/26 Тел.: +7 (383) 363-10-03
    Web-сайт: https://uniscan.biz E-mail: sales@uniscan.biz
    Общество с ограниченной ответственностью «СитиЭйр» (ООО «СитиЭйр»)
    ИНН 7731400381
    Юридический адрес: 121205, г. Москва, Территория Сколково инновационного центра, б-р Большой, д. 42, стр. 1, эт./пом. 2/963
    Адреса мест осуществлении деятельности:
    • 1) 630090, г. Новосибирск, ул. Инженерная, д. 20;
    • 2) 630090, г. Новосибирск, ул. Инженерная, д. 26 Телефон: +7 (495) 540 55 16
    Web-сайт: https://cityair.ru
    E-mail: info@cityair.ru

    К данному типу средств измерений относится газоанализаторы следующих исполнений G3.A-01, G3.A-02, G3.A-03, G3.A-04, G3.A-05, G3.A-06, которые отличаются количеством определяемых и видом определяемых компонентов. Исполнения газоанализаторов приведены в таблице 1.

    Таблица 1 - Исполнения газоанализаторов

    ’   ——Газ

    Исполнение

    NO2

    O3

    CO

    NO

    H2S

    SO2

    NH3

    CH2O

    CH4

    G3.A-01

    +

    +

    +

    +

    -

    -

    -

    -

    -

    G3.A-02

    +

    +

    +

    +

    +

    +

    -

    -

    -

    G3.A-03

    +

    +

    +

    +

    -

    -

    +

    +

    -

    G3.A-04

    +

    +

    +

    +

    -

    -

    -

    +

    +

    G3.A-05

    +

    +

    +

    +

    -

    -

    +

    -

    +

    G3.A-06

    +

    +

    +

    -

    -

    -

    +

    +

    +

    Знак «+» означает наличие измерительного канала, «-» отсутствие.

    Конструктивно газоанализатор выполнен блоком во влагозащищённом корпусе. В зависимости от исполнения изделия имеют до шести измерительных газовых G3.x датчиков, где х - измеряемый газ (далее - датчики). Датчики размещены в плоскости изделий и защищены фильтрами, предотвращающими попадание пыли и грязи внутрь изделий.

    Принцип действия газоанализаторов - электрохимический. На электродах химически активных измерительных элементов (электрохимических сенсоров) протекают окислительновосстановительные реакции определяемых веществ, приводящие к возникновению электрических потенциалов, пропорциональных их концентрациям в анализируемом воздухе. Метан определяется полупроводниковым методом.

    Способы отбора пробы - диффузионный.

    Газоанализаторы обеспечивают передачу показаний на внешнее устройство посредством интерфейса RS-485.

    Газоанализаторы обеспечивают выполнение следующих функций:

    • - питание G3.x датчиков;

    • - приём данных с газовых датчиков G3.x, датчиков температуры и влажности;

    • - обработку сигналов с газовых датчиков G3 .х по встроенному алгоритму;

    • - уточнение расчетных концентрации аналита с учетом данных перекрёстных (кросс-чувствительных) газовых датчиков, значений температуры и влажности;

    • - передачу данных через кабель подключения на станцию CityAir или на другую платформу.

    Опломбирование газоанализаторов предусмотрено разрушающейся наклейкой.

    Нанесение знака поверки на газоанализатор не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, и расположенный в месте, указанном на рисунке 1.

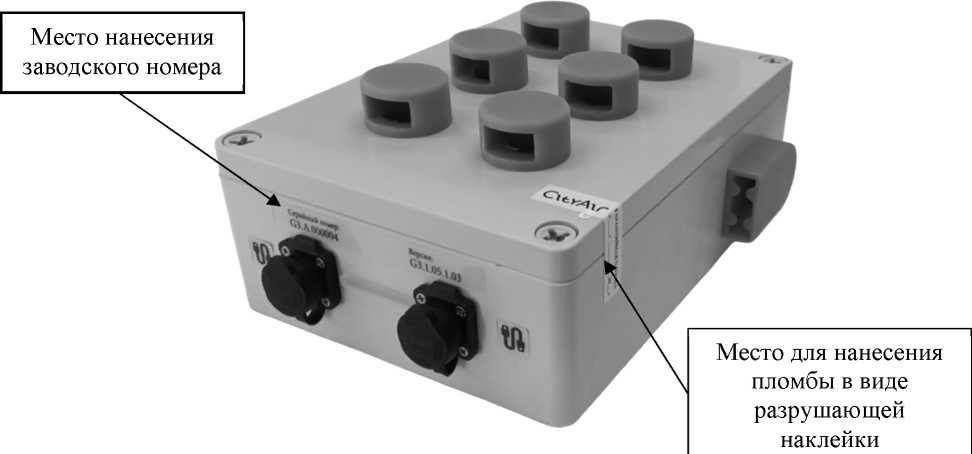

    Общий вид газоанализаторов многоканальных G3.A с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера приведены на рисунке 1.

    Внешний вид. Газоанализаторы многоканальные (G3.A), http://oei-analitika.ru

    а) Общий вид

    Внешний вид. Газоанализаторы многоканальные (G3.A), http://oei-analitika.ru

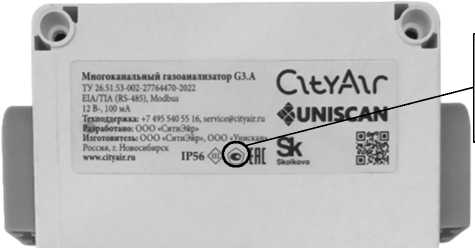

    ГУ 26 Я >1 СЮ2 2ГМ420-2022

    Место нанесения

    знака утверждения типа

    Внешний вид. Газоанализаторы многоканальные (G3.A), http://oei-analitika.ru
    Внешний вид. Газоанализаторы многоканальные (G3.A), http://oei-analitika.ru

    б) Вид сзади

    Рисунок 1 - Общий вид газоанализаторов многоканальных G3.A с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера


    Таблица 6 -

    Наименование

    Обозначение

    Количество

    Газоанализатор многоканальный G3.A

    САФЛ.413411.1200

    1 шт.

    Паспорт

    САФЛ.413411.1200ПС

    1 экз.

    Руководство по эксплуатации

    САФЛ.413411.1200РЭ

    1 экз.

    Программное обеспечение1-* «Extension

    Module Data Viewer»

    -

    1 шт.

    Сервисный кабель2)

    САФЛ.413411.1260

    1 шт.

    Соединительный кабель

    САФЛ.413411.1270

    1 шт.

    Кабель G3.A-G3.A

    САФЛ.413411.1280

    1 шт.

    Защитный кожух 2)

    САФЛ.413411.1290

    1 шт.

    • 1) - На USB-флеш-накопителе;

    • 2) - Опция.


    Таблица 3 - Основные метрологические характеристики

    Определяемый компонент

    Диапазоны показаний массовой концентрации, мг/м3

    Диапазоны измерений массовой концентрации, мг/м3

    Пределы допускаемой основной погрешности, %

    приведенной1)

    относительной

    Диоксид азота

    (NO2)

    от 0 до 5,0

    от 0 до 0,10 включ.

    ±20

    -

    св. 0,10 до 4,00

    -

    ±20

    Озон (O3)

    от 0 до 4,0

    от 0 до 0,10 включ.

    ±20

    -

    св. 0,10 до 3,00

    -

    ±20

    Оксид углерода (CO)

    от 0 до 55,0

    от 0 до 1,20 включ.

    ±20

    -

    св. 1,20 до 50,00

    -

    ±20

    Сероводород

    (H2S)

    от 0 до 2,0

    от 0 до 0,008 включ.

    ±20

    -

    св. 0,008 до 0,600

    -

    ±20

    Диоксид серы (SO)

    от 0 до 8,0

    от 0 до 0,06 включ.

    ±20

    -

    св. 0,06 до 6,00

    -

    ±20

    Аммиак (NH3)

    от 0 до 5,0

    от 0 до 0,12 включ.

    ±20

    -

    св. 0,12 до 5,00

    -

    ±20

    Формальдегид (CH2O)

    от 0 до 1,0

    от 0 до 0,05 включ.

    ±20

    -

    св. 0,05 до 1,00

    -

    ±20

    Монооксид азота (NO)

    от 0 до 4,0

    от 0 до 0,10 включ.

    ±20

    -

    св. 0,10 до 4,00

    -

    ±20

    Метан (CH4)

    от 0 до 7000,0

    от 0 до 25,00 включ.

    ±20

    -

    св. 25,0 до 7000,00

    -

    ±20

    1) - Приведённая погрешность нормирована к верхнему значению диапазона измерений;

    Время установления показаний Т0,9 не более 180 секунд.

    Таблица 4 - Дополнительные метрологические характеристики

    Наименование характеристики

    Значение

    Пределы допускаемой дополнительной погрешности измерений, вызванные суммарным влиянием неконтролируемых и не измеряемых факторов окружающей среды в пределах рабочих условий, доли значений пределов допускаемой погрешности измерений

    ±0,3

    Таблица 5 - Основные технические характеристики

    Наименование характеристики

    Значение

    Напряжение питания постоянного тока, В

    12

    Потребляемая мощность, В-А, не более

    5

    Габаритные размеры^ (ширинахдлинахвысота), мм, не более

    200х200х100

    Масса, кг, не более

    3

    Продолжение таблицы 5

    Наименование характеристики

    Значение

    Условия эксплуатации:

    - температура окружающей среды, °C:

    от -40 до +50

    - относительная влажность окружающего воздуха (без

    конденсации влаги), %, не более

    98

    - атмосферное давление, кПа

    от 84,0 до 106,7

    Степень защиты IP по ГОСТ 14254-2015

    IP 56

    Время прогрева, мин, не более

    180

    Средний срок службы, лет2)

    5

    Средняя наработка на отказ, ч

    10000

    1) - Без учёта длины кабеля питания и защитного кожуха.

    2) - Без учета срока службы чувствительного элемента (сенсор).
