Принцип действия систем основан на измерении цифровых сигналов от первичных измерительных преобразователей (далее - ПИП), установленных на контролируемых объектах, по измерительным каналам (далее - ИК) поступающие в станцию сбора данных. Полученную информацию станция посредством сети Ethernet или интерфейсам передает на сервер для дальнейшей визуализации и онлайн мониторинга при помощи программного обеспечения (далее -ПО) Drilling Control (Server), установленного на персональном компьютере оператора.

Системы представляют собой многофункциональную трехуровневую систему с централизованным управлением и распределенной функцией измерений

Первый уровень систем состоит из ПИП измерительных компонентов системы, производства Общества с ограниченной ответственностью «Геофизмаш», в том числе:

• - датчики натяжения канатов серии Кедр ДНК

Условное обозначение: Кедр ДНК-АА-ВВ, где

АА - характеризует диапазон измеряемых усилий датчика в тонна-силах и принимает значения: 6, 10, 18, 30, 50.

ВВ — характеризует тип выходного сигнала датчика и принимает значения: пропуск параметра (цифровой выход по интерфейсу RS-485); Т (аналоговый выход по интерфейсу токовая петля 4-20 мА); ЦТ (одновременно цифровой и аналоговый выходы).

• - датчики натяжения цепи серии Кедр ДНЦ

Условное обозначение: Кедр ДНЦ-АА-ВВ, где

АА - характеризует диапазон измеряемых усилий датчика в тонна-силах и принимает единственное значение 10.

ВВ — характеризует тип выходного сигнала датчика и принимает значения: пропуск параметра (цифровой выход по интерфейсу RS-485); Т (аналоговый выход по интерфейсу токовая петля 4-20 мА); ЦТ (одновременно цифровой и аналоговый выходы).

• -    датчики давления серии Кедр ДДИ

Условное обозначение: Кедр ДДИ-ААА-ВВВ-С-ЕЕ-НН, где

АА - характеризует диапазон измеряемых усилий датчика в МПа и принимает значения: 10, 25, 40, 100.

ВВВ — характеризует способ присоединения датчика к процессу и принимает значения: пропуск параметра (стандартная манометрическая резьба М20х1.5); О (открытая мембрана); БРС (стандартное быстроразъёмное присоединение).

С — характеризует величину потребления электрического тока датчиком и принимает значения: пропуск параметра (стандартное исполнение); L (ультранизкое потребление тока).

ЕЕ — характеризует тип выходного сигнала датчика и принимает значения: пропуск параметра (цифровой выход по интерфейсу RS-485); Т (аналоговый выход по интерфейсу токовая петля 4-20 мА); ЦТ (одновременно цифровой и аналоговый выходы)

H - характеризует способ индикации измеряемых и режимных параметров датчика и принимает значения: пропуск параметра (светодиодная индикация); И (OLED дисплей).

• - датчики температуры серии Кедр ДТ

Условное обозначение: Кедр ДТ-ААА-В-С-EE, где

ААА - характеризует длину штанги с чувствительным элементом датчика в сантиметрах и принимает значения: 9, 50, 100, 150, 200.

В — характеризует способ присоединения датчика к процессу и принимает значения: пропуск параметра (погружной способ); Н (накладной способ).

С — характеризует величину потребления электрического тока датчиком и принимает значения: пропуск параметра (стандартное исполнение); L (ультранизкое потребление тока).

ЕЕ — характеризует тип выходного сигнала датчика и принимает значения: пропуск параметра (цифровой выход по интерфейсу RS-485); Т (аналоговый выход по интерфейсу токовая петля 4-20 мА); ЦТ (одновременно цифровой и аналоговый выходы).

• - датчики уровня серии Кедр ДУ

Условное обозначение: Кедр ДУ(А)-ВВВ-СС, где

А - характеризует принцип измерения и тип датчика в целом и принимает значения: У (ультразвуковой); П (поплавковый).

ВВВ — характеризует диапазон измеряемых уровней датчиком в сантиметрах и принимает значения: 200, 240, 300, 350, 500.

СС — характеризует тип выходного сигнала датчика и принимает значения: пропуск параметра (цифровой выход по интерфейсу RS-485); Т (аналоговый выход по интерфейсу токовая петля 4-20 мА); ЦТ (одновременно цифровой и аналоговый выходы).

• - газоанализаторы серии Кедр ГА

Условное обозначение: Кедр ГА-АААА-ВВ, где

АААА - характеризует измеряемый датчиком газ и принимает значения: СхНу (метан, горючие газы); H2S (сероводород); СО2 (диоксид углерода).

ВВ — характеризует тип выходного сигнала датчика и принимает значения: пропуск параметра (цифровой выход по интерфейсу RS-485); Т (аналоговый выход по интерфейсу токовая петля 4-20 мА); ЦТ (одновременно цифровой и аналоговый выходы).

• - газоанализаторы хроматографические серии Кедр ГАХ

Условное обозначение: Кедр ГАХ-ААА, где

ААА - характеризует метод детектирования и тип газоанализатора в целом и принимает значения: ТКД (газоанализатор хроматографический с термокаталитическим детектором); ПИД (газоанализатор хроматографический с пламенно-ионизационным детектором).

НИИ каждой измеряемой физической величины отличаются метрологическими и основными техническими характеристиками, указанными в таблицах 2-3.

Второй уровень образован логическим программируемым контроллером серии Кедр УСО производства ООО «Геофизмаш» с модулями ввода цифровых и аналоговых сигналов -комплексный компонент системы.

Третий уровень предназначен для настройки, накопления и отображения измерительной информации и состоит из панели оператора и автоматизированного рабочего места (далее - АРМ) на базе персонального компьютера, с программным обеспечением Drilling Control (Server) производства ООО «Геофизмаш» (свидетельство о государственной регистрации программы для ЭВМ № 2016612315)

В зависимости от компоновки и количества измерительных каналов (далее - ИК) сама система может принимать условное обозначения: [1][2][3][4].[5][6][7][8][9][10].[11][12][13]

• [I] [2][3][4]  - это шифр, присвоенный ООО «Геофизмаш» для обозначения

конструкторской документации, согласно которой происходит серийный выпуск изделия. Принимает единственное значение «МКЦБ»;

[5][6][7][8][9][10] - обозначает классификацию изготовляемого серийного изделия согласно единой системе конструкторской документации (ЕСКД), где:

[5][6] - относит систему к пункту ЕСКД «Устройства и системы контроля и регулирования параметров технологических процессов, средства телемеханики, охранной и пожарной сигнализации». Принимает единственное значение «42»;

• [7] - относит систему к подпункту вышестоящего пункта «устройства и системы контроля и регулирования параметров технологических процессов электрические». Принимает единственное значение «1»;

• [8] - относит систему к подпункту вышестоящего пункта «системы и комплексы контроля и регулирования». Принимает единственное значение «4»;

• [9]  - относит систему к подпункту вышестоящего пункта «с произвольным расположением объектов». Принимает единственное значение «5»;

• [10] - относит систему к подпункту вышестоящего пункта «непрерывного контроля». Принимает единственное значение «1»;

• [II] [12][13] - означает порядковый номер для документации подобных серийных изделий и их исполнений. Может принимать значения от 101 до 999, что и характеризует конкретное исполнение поставляемой системы;

ПИП и связующие компоненты образуют измерительные каналы (далее - ИК). Перечень ИК и их состав с указанием диапазонов измерений, приведенной погрешности, относительной погрешности или абсолютной погрешности представлены в таблице 2.

Заводской номер системы в виде цифрового обозначения, наносится на корпус специального флеш-накопителя производства ООО «Геофизмаш» методом лазерной гравировки, а также дублируется в формуляре системы типографским способом. Флеш-накопитель поставляется совместно с системой. На данном флеш-накопителе находится исчерпывающая информация о комплектности конкретной системы и её исполнения, а также о всех её составляющих, в том числе скан-копии паспортов всех элементов системы. Вся информация на флеш-накопителе защищена так называемой «хеш суммой», которая представляет из себя большое число и может быть прочитана стандартными средствами любой операционной системы (например, Windows). «Хеш сумма» всех поставляемых систем сохраняется на сервере ООО «Геофизмаш» с привязкой к заводскому номеру конкретной системы. При любом изменении содержимого флеш-накопителя (будь то подмена или редактирование файлов), «хеш сумма» флеш-накопителя изменяется, что свидетельствует о несанкционированном доступе к её содержимому.

Заводские номера каждого ПИЛ, входящего в состав системы, в виде цифрового обозначения, наносятся на корпус каждого ПИП методом лазерной гравировки, а также дублируются в формуляре системы типографским способом.

Знак поверки наносится на свидетельство о поверке в соответствии с действующими нормативными и правовыми актами по проведению поверки. Пломбирование механическим способом не предусмотрено, т. к. система и информация о ней защищены цифровым способом.

Общий вид компонентов систем представлен на рисунках 1-9.

А

Б

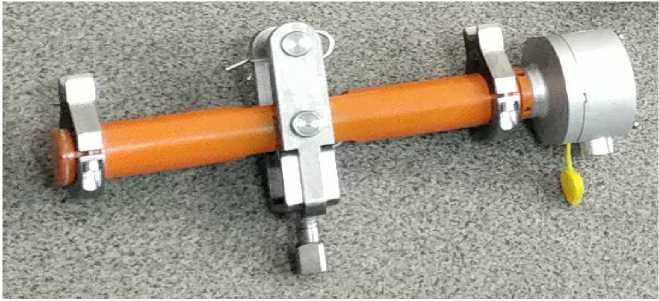

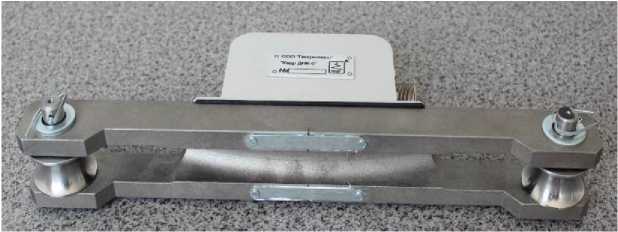

Рисунок 1 - А и Б - общий вид датчиков натяжения каната серии Кедр ДНК

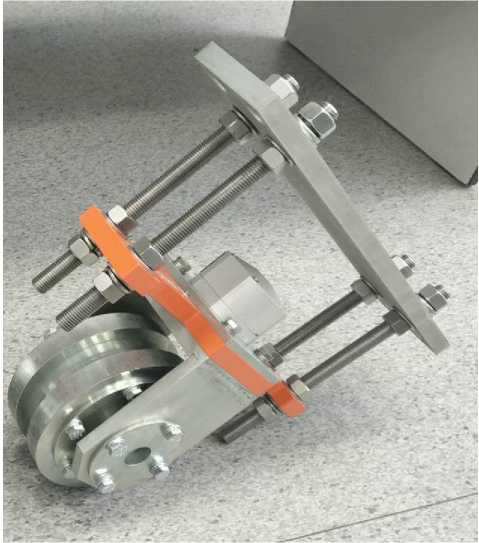

Рисунок 2 - Общий вид датчиков натяжения цепи серии Кедр ДНЦ

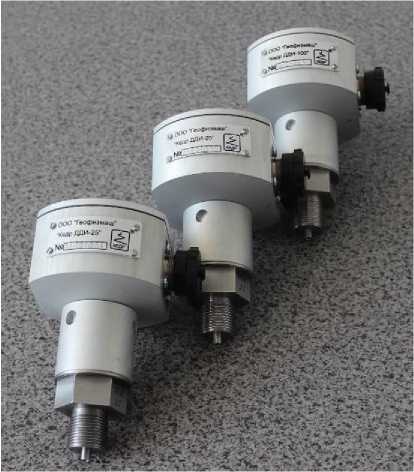

Рисунок 3 - Общий вид датчиков давления серии Кедр ДДИ

В

Г

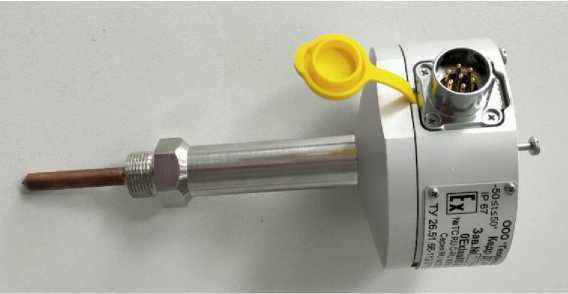

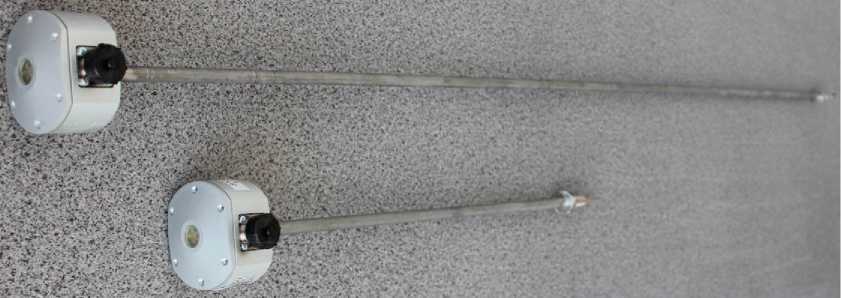

Рисунок 4 - В и Г - общий вид датчиков температуры серии Кедр ДТ

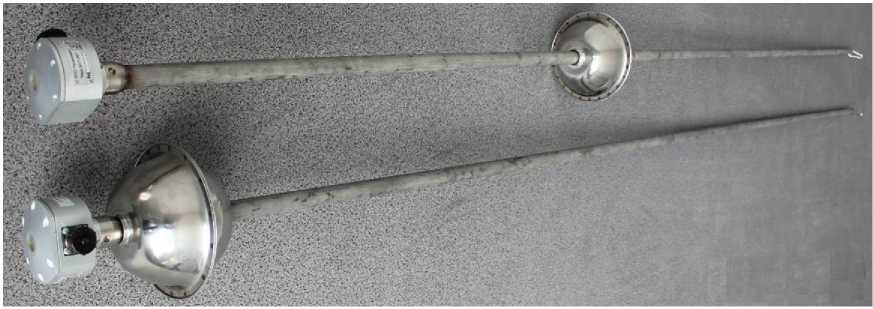

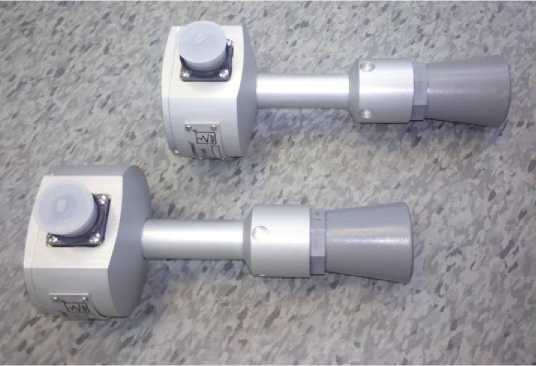

Рисунок 5 - Общий вид датчиков уровня серии Кедр ДУ

Рисунок 6 - Общий вид газоанализаторов серии Кедр ГА

^Д

Е

Ж

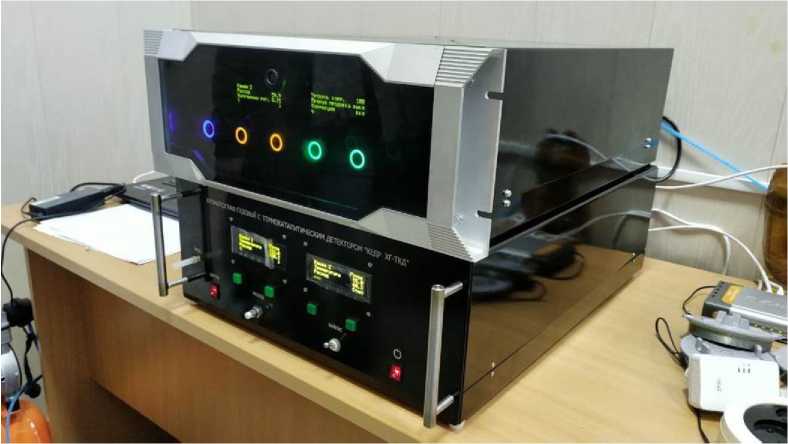

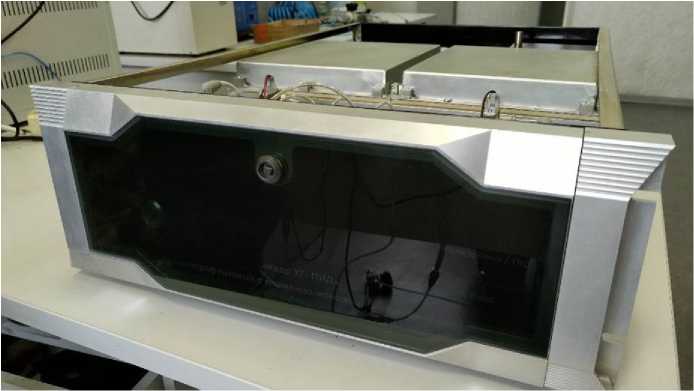

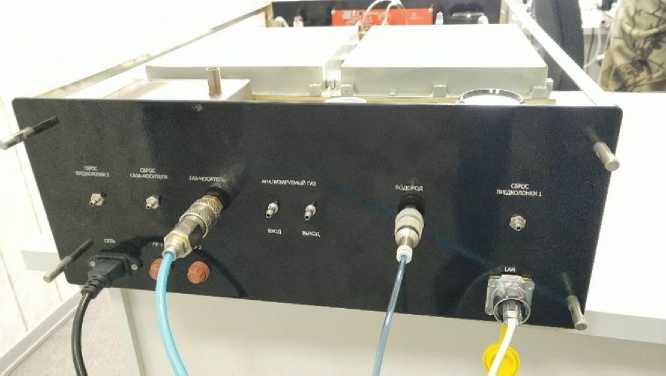

Рисунок 7 - Д, Е и Ж - общий вид газоанализаторов хроматографических серии Кедр ГАХ

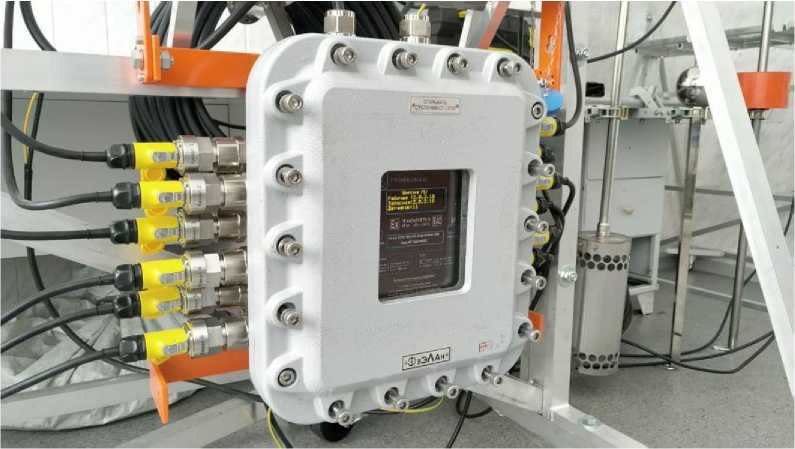

Рисунок 8 - общий вид среднего уровня (взрывозащищённые контроллеры серии Кедр УСО)

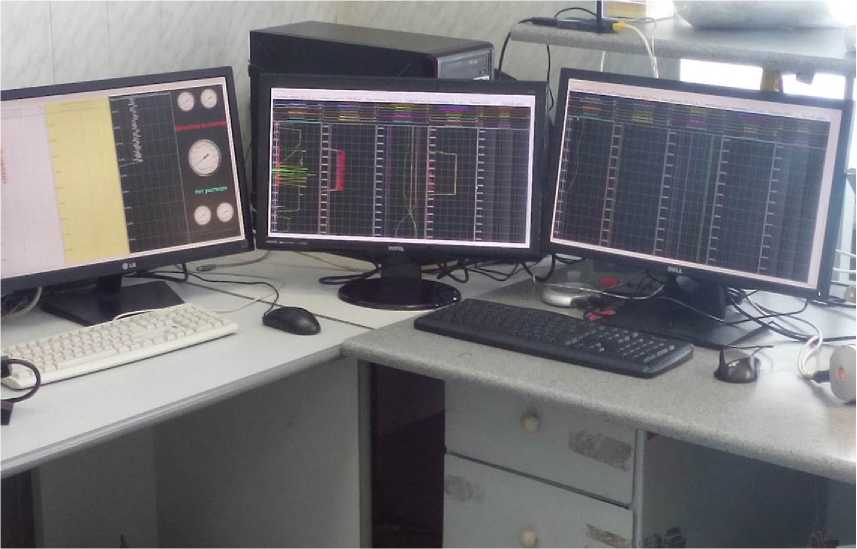

Рисунок 9 - Общий вид верхнего уровня

Таблица 4 -

Таблица 2 - Метрологические характеристики ИК

Продолжение таблицы 2

Таблица 3 - Основные технические характеристики

Продолжение таблицы 3
