Номер по Госреестру СИ: 88144-23
88144-23 Контроллеры
(АС-04-2370)
Назначение средства измерений:
Контроллеры АС-04-2370 (далее - контроллеры) предназначены для измерений электрических сигналов от первичных измерительных преобразователей, передачи измеренных данных по цифровым интерфейсам в компьютерные системы и отображения измеренных значений.
Внешний вид.
Контроллеры
Рисунок № 1
Внешний вид.
Контроллеры
Рисунок № 2
Внешний вид.
Контроллеры
Рисунок № 3
Внешний вид.
Контроллеры
Рисунок № 4
Внешний вид.
Контроллеры
Рисунок № 5
Программное обеспечение
Для работы с контроллерами используется метрологически значимое программное обеспечение (далее - ПО) «MTL32_2020», устанавливаемое на локальном персональном компьютере для управления контроллером, обработки и хранения результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
MTL32 2020 |
Номер версии (идентификационный номер) ПО |
не ниже V5.23P |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 6 «Метод измерения» «КОНТРОЛЛЕРЫ АС-04-2370-05, АС-04-2370-10, АС-04-2370-20, АС-04-2370-30. Руководство по эксплуатации».Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457;
Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942;
Стандарт предприятия ITW India Private Limited (BISS Division), Индия.
ПравообладательITW India Private Limited (BISS Division), Индия
Адрес: 497E, 14th Cross, 4th Phase, Bangalore 560058, India Тел.: +91 (80) 28360184, факс +91 (80) 28360047 E-mail: info@biss.in
Изготовитель
ITW India Private Limited (BISS Division), ИндияАдрес: 497E, 14th Cross, 4th Phase, Bangalore 560058, India
Тел.: +91 (80) 28360184, факс +91 (80) 28360047
E-mail: info@biss.in
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
ITW India Private Limited (BISS Division), ИндияАдрес: 497E, 14th Cross, 4th Phase, Bangalore 560058, India Тел.: +91 (80) 28360184, факс +91 (80) 28360047 E-mail: info@biss.in
Принцип действия контроллеров АС-04-2370 основан на усилении входного аналогового сигнала, его оцифровки и измерении величины входного сигнала от первичных измерительных преобразователей.
Конструктивно контроллеры выполнены в виде моноблока в металлическом корпусе на резиновых ножках. Подвод кабелей внешних подключений выполнен на заднем торце корпуса контроллера. На лицевой панели расположен двухцветный световой индикатор, встроенный в кнопку включения, отображающий режимы работы.
Основными компонентами контроллеров являются: плата с цифровым сигнальным процессором, материнская плата с разъёмами шлейфов, платы-преобразователи сигналов, блок питания.
К средствам измерений данного типа относятся контроллеры АС-04-2370 модификаций АС-04-2370-05, АС-04-2370-10, АС-04-2370-20, АС-04-2370-30. Модификации отличаются количеством измерительных каналов, габаритными размерами и массой.
Заводской номер контроллеров в числовом формате указывается методом печати на маркировочной табличке, расположенной на заднем торце контроллера.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид контроллеров представлен на рисунках 1 - 4.
Общий вид маркировочной таблички представлен на рисунке 5.

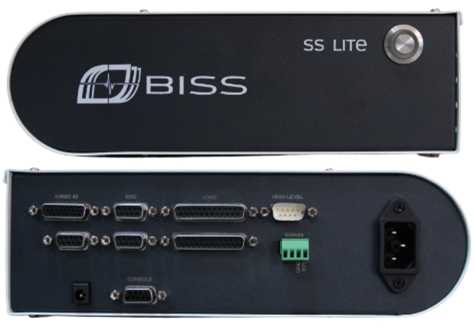

Рисунок 1 - Общий вид контроллеров АС-04
2370-05

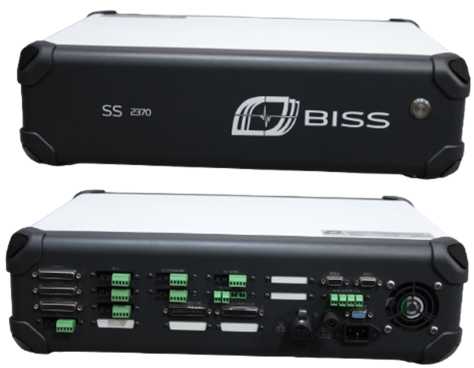

Рисунок 2 - Общий вид контроллеров АС-042370-10

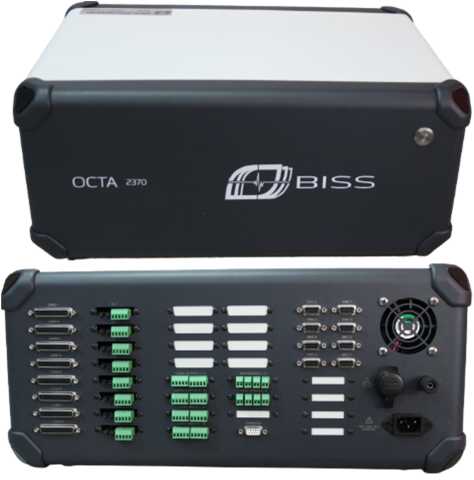

Рисунок 3 - Общий вид контроллеров АС-04-

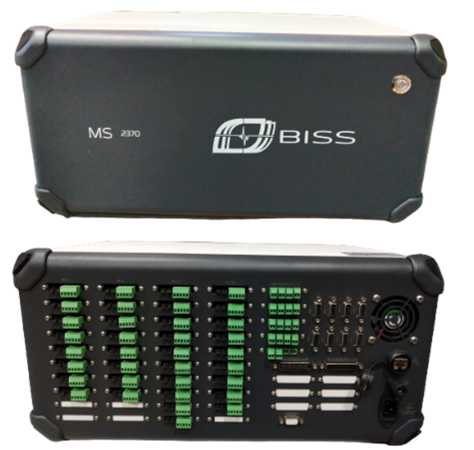

Рисунок 4 - Общий вид контроллеров АС-04-
2370-20 2370-30

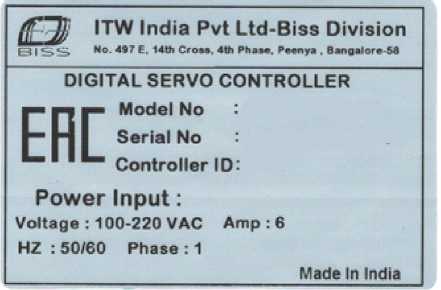

Рисунок 5 - Общий вид маркировочной таблички
В процессе эксплуатации контроллер не предусматривает внешних механических или электронных регулировок. Пломбирование контроллеров не производится.
Таблица 4 -
Наименование |
Обозначение |
Количество |
Контроллер |
АС-04-2370 |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений напряжения постоянного тока, мВ |
от -25 до +25 |
Пределы допускаемой приведенной погрешности к диапазону измерений напряжения постоянного тока, % |
±0,1 |
Диапазон измерений напряжения переменного тока в диапазоне частот от 3 до 5 кГц, мВ |
от 50 до 500 |
Пределы допускаемой приведенной погрешности к диапазону измерений напряжения переменного тока в диапазоне частот от 3 до 5 кГц, % |
±0,5 |
Диапазон измерений напряжения постоянного тока, В |
от -5 до +5 |
Пределы допускаемой приведенной погрешности к диапазону измерений напряжения постоянного тока, % |
±0,1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
Модификация |
АС-04-2370-05 |
АС-04-2370-10 |
АС-04-2370-20 |
АС-04-2370-30 |
Габаритные размеры (длина х ширина х высота), мм, не более |
250х141х80 |
493x351x133 |
493x351x214 |
493x351x363 |
Масса, кг, не более |
1,6 |
9,6 |
13,2 |
22,0 |
Количество измерительных каналов, шт. |
от 1 до 4 |
от 1 до 10 |
от 1 до 24 |
от 1 до 80 |
Параметры электрического питания подключаемых датчиков к контроллерам: -постоянное напряжение питания тензодатчиков, В - переменное напряжение питания с частотой 3 кГц индуктивных датчиков, В |
5 0,5, 1, 2 |
Наименование характеристики |
Значение |
Модификация |
АС-04-2370-05 АС-04-2370-10 АС-04-2370-20 АС-04-2370-30 |
Напряжение питания переменного тока при частоте от 50 до 60 Гц, В |
110/230+10 %-15 % |
Условия эксплуатации: -температура окружающей среды, °С |
от +15 до +25 |
