Номер по Госреестру СИ: 88081-23
88081-23 Резервуары стальные горизонтальные цилиндрические
(РГС-5)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РГС-5 (далее - резервуар) предназначен для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 5

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Лист № 4
Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в пункте 7 паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Самаранефтепродукт» (АО «Самаранефтепродукт»)
ИНН 6317019121
Адрес: 443010, г. Самара, ул. Галактионовская/ул. Льва Толстого, д. 72/63
Испытательный центр
Общество с ограниченной ответственностью «Сибирская интернет компания»(ООО ИК «СИБИНТЕК»)
Адрес: 117152, г. Москва, Загородное ш., д. 1, стр. 1
Резервуары представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками. Расположение резервуаров подземное.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Заводской номер резервуара в виде цифрового обозначения, состоящего из арабских цифр, арабских цифр и букв, нанесен аэрографическим способом на горловину резервуара и типографским способом в паспорт.
Резервуары РГС-5 заводские №№ 1, 2, 3, 1С, 2С расположены: Самарская обл., г. Сызрань, ул. Нефтебазная, д. 1 (нефтебаза).
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Эскиз и общий вид резервуаров представлен на рисунке 1-6.

Рисунок 1 - Эскиз резервуаров

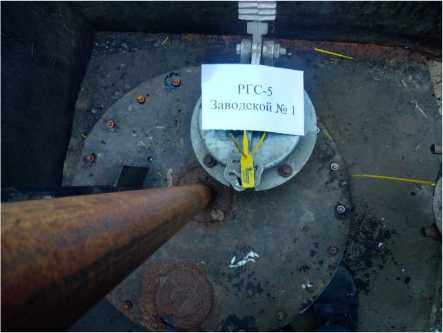

Рисунок 2 - Общий вид резервуара РГС-5 № 1

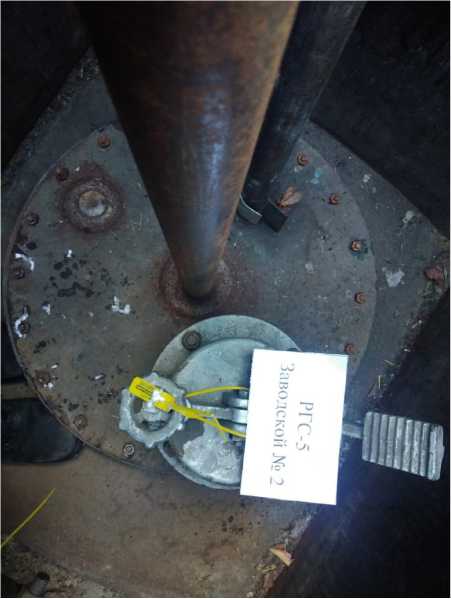

Рисунок 3 - Общий вид резервуара РГС-5 № 2

Рисунок 4 - Общий вид резервуара РГС-5 № 3

Рисунок 5 - Общий вид резервуара РГС-5 № 1С

Рисунок 6 - Общий вид резервуара РГС-5 № 2С
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
5 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (объемный метод), % |
±0,25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Средний срок службы, лет |
30 |
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
