Номер по Госреестру СИ: 87966-23
87966-23 Анализаторы кислорода циркониевые раздельного типа
(EXA ZR)
Назначение средства измерений:
Анализаторы кислорода циркониевые раздельного типа EXA ZR (далее - анализаторы) предназначены для измерений объемной доли кислорода в дымовых газах от бойлеров и различных промышленных печей, а также в технологических газовых средах.
Внешний вид.
Анализаторы кислорода циркониевые раздельного типа

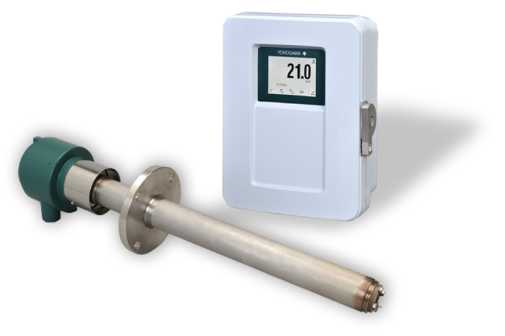

Рисунок № 1
Внешний вид.
Анализаторы кислорода циркониевые раздельного типа
Рисунок № 2
Внешний вид.
Анализаторы кислорода циркониевые раздельного типа

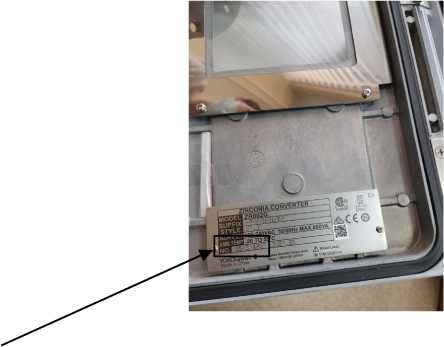

Рисунок № 3
Внешний вид.
Анализаторы кислорода циркониевые раздельного типа
Рисунок № 4
Программное обеспечение
Встроенное ПО, специально разработано производителем для анализаторов, установлено в энергонезависимой памяти преобразователя и недоступно для внесения изменений.
Уровень защиты встроенного программного обеспечения «высокий» в соответствии с Р 50.2.077-2014 (конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ZR802G |
Номер версии (идентификационный номер ПО) |
не ниже 1.01.02 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типазнак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «Анализаторы кислорода циркониевые раздельного типа EXA ZR. Руководство по эксплуатации», раздел 1 «Общие сведения» и раздел 7.12 «Калибровка».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования анализаторам кислорода циркониевым раздельного типа EXA ZRПриказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495)437-55-77, факс: +7 (495)437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма Yokogawa Electric Corporation, ЯпонияАдрес: 2-9-32, Nakacho, Musashino-shi, Tokyo 180-8750, Japan
Изготовители Фирма Yokogawa Electric Corporation, Япония
Адрес: 2-9-32, Nakacho, Musashino-shi, Tokyo 180-8750, Japan
Заводы-изготовители:
Yokogawa Manufacturing Corporation Kofu Factory, Япония
Адрес: 155 Takamuro-cho Kofu-shi, Yamanashi 400-8558, Japan
Yokogawa Electric China Co., Ltd., Китай
Адрес: No 365 Xing Long Street, Suzhou Industrial Park, Jiangsu 215126, China Телефон: +81552430300
E-mail: info@yokogawa.com
Web-сайт: www.yokogawa.com
Принцип действия анализаторов кислорода циркониевых раздельного типа EXA ZR -электрохимический, основанный на зависимости электродвижущей силы, возникающей в циркониевой ячейке вследствие разницы содержания кислорода в анализируемой газовой среде и фоновом газе (воздухе).
Конструктивно анализаторы состоят из двух блоков: выносного датчика (зонда) с измерительной ячейкой ZR22 и измерительного преобразователя ZR802. Часть зонда с детектором помещается в измеряемую среду, преобразователь может быть расположен на расстоянии до 300 м и более от него (в зависимости от типа кабеля; длина которого ограничена максимальным сопротивлением 10 Ом). Зонд, в зависимости от назначения, может иметь длину от 0,15 до 5,4 м, комплектоваться устройствами защиты от влаги и пыли, а также адаптером для высоких температур (опции). Анализатор имеет настраиваемый диапазон измерений (настраивается производителем).
Преобразователь с помощью ПО обрабатывает сигнал, полученный от зонда, и преобразует его в результат измерений, выраженный в единицах объемной доли кислорода, %. На дисплее преобразователя отображаются текущие результаты измерений, аналогового сигнала, параметры измерительной ячейки, сигнализация о превышении установленных порогов срабатывания. Анализатор также имеет функцию расчета содержания влаги (опция) в единицах абсолютной влажности, %, относительной влажности, %, и массовой доли, кг/кг. Также предусмотрена функция графического отображения изменения содержания компонентов от времени. Преобразователь обеспечивает связь с внешними устройствами по протоколу HART, другим аналоговым и цифровым каналам (определяется заказом). В комплект анализатора могут также входить устройства калибровки и другие вспомогательные средства.
Анализаторы состоят из двух компонентов: зонд - ZR22G и преобразователь - ZR802G.
Материал корпуса зонда - нержавеющая сталь, преобразователя - алюминиевый сплав. Компоненты анализаторов окрашены в соответствии с рисунком 1, в зеленый и серый цвета, основная часть зонда оставлена неокрашенной. Окраска может быть изменена в соответствии с требованиями заказчика. Маркировка, в зависимости от опций, может содержать индексы в соответствии со спецификацией производителя. Например, ZR22G-ХХХ-Х-Х-Х-Х-X-X-А..., где -ХХХ- длина зонда, -Х- обозначения материала, типа фланца, типа газа сравнения, типа резьбы для трубной и кабельной обвязки, язык руководства по эксплуатации, другие опции; для преобразователя - ZR802G-Х-Х-N-N/ХХ, где Х- обозначение резьбы, протокола связи и других опций, А и N-неизменяемые буквенные обозначения. Предусмотрено нанесение серийных номеров зонда и преобразователя (в виде буквенно-цифровых последовательностей) на специальную металлическую табличку (шильдик) на боковой поверхности головки зонда и за передней панелью (дверью) преобразователя, соответственно. Помимо серийного номера на табличку нанесена маркировка продукта, дата выпуска, информация о производителе, а также может быть нанесена дополнительная маркировка по требованию заказчика.
Общий вид анализаторов кислорода циркониевых раздельного типа EXA ZR представлен на рисунке 1. Пломбирование не предусмотрено.
Рисунок 1 - Общий вид анализаторов кислорода циркониевых раздельного типа EXA ZR
Серийный номер
Таблица 4 -
Наименование |
Обозначение |
Количество |
Зонд |
ZR22Х-... |
1 шт. |
Преобразователь |
ZR802Х-... |
1 шт. |
Комплект принадлежностей |
- |
по заказу |
Комплект эксплуатационной документации |
- |
1 компл. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
- |
1 экз. |
|
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений объемной доли кислорода, % |
от 0 до 5,0 от 0 до 10 от 0 до 25 от 0 до 100 |
Пределы допускаемой основной погрешности, приведенной к диапазону измерений, %, в диапазоне: | |
от 0 % до 5,0 % от 0 % до 10 % от 0 % до 25 % |
±2 |
от 0 % до 100 % |
±5 |
Пределы допускаемой дополнительной погрешности, приведенной к диапазону, от изменения температуры окружающей среды в рабочих условиях на каждые 10 °С от нормальной, % |
±1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон аналогового выходного сигнала, мА |
от 4 до 20 |
Время прогрева, мин |
20 |
Параметры электрического питания: - напряжение переменного тока, В |
от 85 до 264 |
- частота переменного тока, Г ц |
от 47 до 63 |
Потребляемая мощность, Вт, не более |
370 |
Габаритные размеры преобразователя, мм, не более - высота |
296 |
- ширина |
121 |
- длина |
227 |
Масса, кг, не более - зонда |
30 |
- преобразователя |
5,5 |
Рабочие условия эксплуатации:
|
от -20 до +150 |
- для преобразователя |
от -20 до +55 |
- относительная влажность, % |
до 90 |
(без конденсации) |
Окончание таблицы 3
Наименование характеристики |
Значение |
Диапазон температуры измеряемой среды, °С с опцией термозащиты |
от 0 до 700 от 0 до 1400 |
Диапазон давления измеряемой среды, кПа |
от -5 до +250 |
Скорость измеряемого газового потока не более, м/с |
30 |
Нормальные условия измерений: | |
- температура окружающей среды, оС |
от +15 до +25 |
- относительная влажность окружающего воздуха, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 106,7 |
Средний срок службы, лет, не менее |
20 |
Средняя наработка на отказ, ч, не менее |
170000 |
