Номер по Госреестру СИ: 87957-23
87957-23 Установка периодического давления автоматизированная
(Обозначение отсутствует)
Назначение средства измерений:
Установка периодического давления автоматизированная (далее - установка) предназначена для воспроизведения периодического давления при определении амплитудночастотной характеристики измерительного канала периодического давления в газовых средах при избыточных давлениях. Установка применяется в качестве рабочего эталона для поверки и калибровки преобразователей и других средств измерений периодического давления в соответствии с ГОСТ Р 8.801-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений переменного давления» в диапазоне от 1402 до 2,5407 Па для частот от 540-1 до 1404 Гц и длительностей от 140-5 до 10 с при постоянном давлении до 5406 Па».
Внешний вид.
Установка периодического давления автоматизированная
Рисунок № 1
Программное обеспечение
Для работы на установке используется программно-аппаратный комплекс (ПАК) <^ШПульсатор», который предназначен для определения амплитудно-частотной характеристики измерительного канала с датчиком переменного давления на установке в автоматическом режиме под управлением специального программного обеспечения (ПО) «WIN Кльсатор».
В ПАК «WINПульсатор» входят все устройства, функционирование которых происходит под управлением ПО.
ПАК <^ШПульсатор» включает следующие основные функции:
-
- управление перемещением поршнем в резонансной камере (изменение объёма резонансной камеры);
-
- управление основным двигателем (перестройка частоты вращения основного двигателя);
-
- управление вентилем для поддержания заданного давления в ресивере;
-
- приём, измерение сигналов переменного давления в резонансной камере и среднего давления в ресивере и в барокамере;
-
- вычисление спектров сигналов от эталонного и рабочего датчиков;
-
- вычисление коэффициентов гармоник сигналов переменного давления;
-
- обработка результатов спектрального анализа;
-
- оперативное отображение измеряемых и вычисляемых характеристик, а также текущих значений АЧХ на экранах мониторов;
-
- сохранение вычисленных результатов на жёсткий диск персонального компьютера в виде таблиц и графиков;
-
- просмотр результатов в графической форме.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты встроенного и автономного ПО от непреднамеренных и преднамеренных изменений - «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
WINПульсатор |
Номер версии (идентификационный номер) ПО |
2019 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийРаздел 2 «Работа на установке» руководства по эксплуатации «Установка периодического давления автоматизированная» 342/64 РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 8.801-2012 ГСИ. Государственная поверочная схема для средств измерений переменного давления в диапазоне от 1402 до 2,5407 Па для частот от 540-1 до 1404 Гц и длительностей от 140-5 до 10 с при постоянном давлении до 5406 Па.
ПравообладательФедеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова»)
ИНН 7722497881
Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2
Телефон: +7(499) 763-61-67, факс: +7(499) 763-61-10
Web-сайт: www.ciam.ru; E-mail: info@ciam.ru
Изготовитель
Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова»).ИНН 7722497881
Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2
Телефон: +7(499) 763-61-67, факс: +7(499) 763-61-10
Web-сайт: www.ciam.ru; E-mail: info@ciam.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E mail: info@vniim.ru
Правообладатель
Федеральное автономное учреждение «Центральный институт авиационного моторостроения имени П.И.Баранова» (ФАУ «ЦИАМ им. П.И.Баранова»)ИНН 7722497881
Адрес: 111116, г. Москва, ул. Авиамоторная, д. 2
Телефон: +7(499) 763-61-67, факс: +7(499) 763-61-10
Web-сайт: www.ciam.ru; E-mail: info@ciam.ru
Принцип действия установки основан на создании газодинамическим пульсатором периодических колебаний давления воздуха в резонансной камере путём циклического перекрытия вращающимся щелевым диском с прорезями выхода сопла, на вход которого подступает сжатый воздух. Частота генерируемых периодических давлений определяется скоростью вращения основного двигателя и числом прорезей в вращающемся диске, установленного на валу основного двигателя.
Конструктивно установка состоит из следующих основных узлов:
-
- барокамеры;
-
- пневматического пульта управления;
-
- шкафа управления;
-
- персонального компьютера и мониторов.
Нанесение знака поверки на установку не предусмотрено.
Пломбирование установки не предусмотрено.
Заводской номер установки нанесен способом гравировки в числовом формате на корпус барокамеры установки.

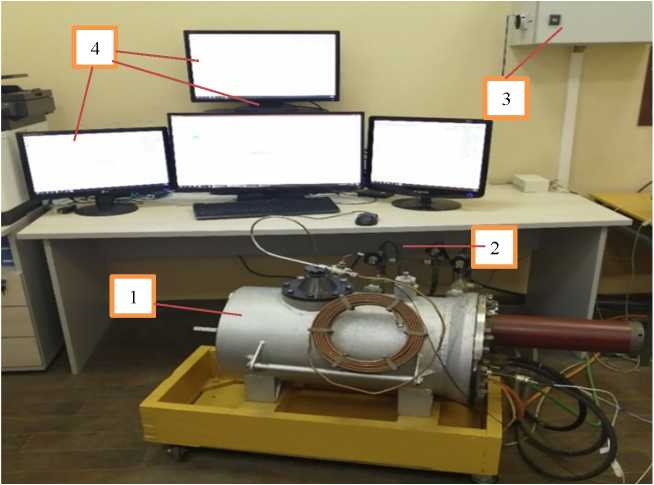

Общий вид установки представлен на рисунке 1.
4
2
1 - барокамера
2 - пневматический пульт управления
3 - шкаф управления
4 - ПК и мониторы
Рисунок 1 - Общий вид установки периодического давления автоматизированной
Таблица 4 - Комплектность и состав установки
Наименование |
Обозначение |
Количество |
Установка периодического давления автоматизированная в составе: Пневматический пульт управления; Шкаф управления; Персональный компьютер с ПО |
«WIN1 Кльсатор» |
1 шт. 1 шт. 1 шт. |
Руководство по эксплуатации |
342/64 РЭ |
1 экз. |
Паспорт |
— |
1 экз. |
Руководство оператора ПО «WIN1 Кльсатор» |
— |
1 экз. |
аблица 2 - Метрологические характеристики установки
Наименование характеристики |
Значение характеристики |
Диапазоны частот воспроизводимых периодических давлений, Гц |
от 60 до 5800 |
Диапазоны амплитуд воспроизводимых периодических давлений в зависимости от частоты, кПа |
от 2,0 до 10 |
Пределы допускаемой относительной погрешности воспроизводимых периодических давлений, % |
±10 |
Коэффициент гармоник воспроизводимых периодических давлений в диапазоне частот, %, не более |
10 |
аблица 3 - Основные технические характеристики установки
Наименование характеристики |
Значение характеристики | |
в атмосфере |
в барокамере | |
Давление воздуха в резонансной камере, кПа, не более |
100 | |
Диапазон давления воздуха в барокамере, МПа |
— |
от 0,1 до 1,5 |
Диапазон давления воздуха в магистрали, МПа |
от 0,3 до 0,4 |
от 4,0 до 6,0 |
Габаритные размеры (длина; ширина; высота), мм, не более: | ||
- барокамеры |
860; 300; 300 | |
- пневматического пульта управления |
550; 480; 580 | |
- шкафа управления |
500; 500; 300 | |
Масса установки, кг, не более: | ||
- барокамеры |
100 | |
- пневматического пульта управления с кабелями и | ||
шлангами |
30 | |
- шкафа управления |
10 | |
Условия эксплуатации: | ||
- температура окружающей среды, °С |
от +15 до +25 | |
- относительная влажность, %, не более |
80 | |
Средняя наработка до отказа, ч |
10000 | |
Средний срок службы, лет |
15 |
