Сведения о средстве измерений: 87931-23 Система измерительная автоматизированной системы управления технологическим процессом горелочным оборудованием миксера чугуна вместимостью 1300 т.

Номер по Госреестру СИ: 87931-23
87931-23 Система измерительная автоматизированной системы управления технологическим процессом горелочным оборудованием миксера чугуна вместимостью 1300 т.
(Обозначение отсутствует)

сертификация программного обеспечения
Внешний вид. Система измерительная автоматизированной системы управления технологическим процессом горелочным оборудованием миксера чугуна вместимостью 1300 т., http://oei-analitika.ru рисунок № 1
Внешний вид.
Система измерительная автоматизированной системы управления технологическим процессом горелочным оборудованием миксера чугуна вместимостью 1300 т.
Рисунок № 1

Общие сведения

Дата публикации - 23.01.2023
Срок свидетельства -
Номер записи - 189926
ID в реестре СИ - 1405205
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК")
Страна - РОССИЯ
Населенный пункт - Кемеровская обл., г. Новокузнецк
Уведомление о начале осуществления предпринимательской деятельности - Да

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

Наличие аналогов СИ: Система измерительная автоматизированной системы управления технологическим процессом горелочным оборудованием миксера чугуна вместимостью 1300 т. (Обозначение отсутствует)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
55268-13
08.06.2029
Комплекты мер моделей дефектов, СО8
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк)
ОТ
МП
2 года
80449-20

Система измерительная автоматизированной системы управления технологическим процессом котла № 2 паровоздуходувной станции АО «ЕВРАЗ ЗСМК»,
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк)
ОТ
МП
1 год
80962-21

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии "Западно-Сибирская ТЭЦ-филиал АО "ЕВРАЗ ЗСМК",
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк)
ОТ
МП
4 года
82599-21

Система измерительная автоматизированной системы управления технологическим процессом очистки сточных вод биохимической установки АО "ЕВРАЗ ЗСМК", Обозначение отсутствует
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк)
ОТ
МП
2 года
85579-22

Система измерительная автоматизированной системы управления технологическим процессом турбогенератора № 4 "Западно-Сибирская ТЭЦ-филиал АО "ЕВРАЗ ЗСМК", Обозначение отсутствует
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк)
ОТ
МП
5 лет
87931-23

Система измерительная автоматизированной системы управления технологическим процессом горелочным оборудованием миксера чугуна вместимостью 1300 т., Обозначение отсутствует
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк)
ОТ
МП
3 года
94532-25

Система измерительная автоматизированной системы управления технологическим процессом блоком воздухонагревателей № 9-12 Доменной печи № 3 АО "ЕВРАЗ ЗСМК". Подсистема "Воздухонагреватель № 9", Обозначение отсутствует
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк)
ОТ
МП
3 года
94767-25

Система измерительная автоматизированной системы управления технологическим процессом конечного охлаждения обратного коксового газа, Обозначение отсутствует
Акционерное общество "ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат" (АО "ЕВРАЗ ЗСМК") (РОССИЯ Кемеровская обл., г. Новокузнецк)
ОТ
МП
3 года

Справочник уведомлений об осуществлении деятельности является копией соответствующего реестра ФГИС «АРШИН» и содержит сведения об организациях, осуществляющих деятельность по производству эталонов единиц величин, стандартных образцов и средств измерений.

Реестр формируется во исполнении Статьи 15 Федерального закона от 26.06.2008 N 102-ФЗ «Об обеспечении единства измерений».

Статья 15. Федеральный государственный метрологический надзор.
3. Юридические лица представляют уведомления о начале своей деятельности по производству эталонов единиц величин, стандартных образцов и средств измерений в порядке, установленном Федеральным законом от 26 декабря 2008 года N 294-ФЗ "О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля".

Бесплатный

Кто поверяет Система измерительная автоматизированной системы управления технологическим процессом горелочным оборудованием миксера чугуна вместимостью 1300 т. (Обозначение отсутствует)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ «КУЗБАССКИЙ ЦСМ»
(RA.RU.311469)
РСТ
  • Нет модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки Система измерительная автоматизированной системы управления технологическим процессом горелочным оборудованием миксера чугуна вместимостью 1300 т. (Обозначение отсутствует)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение ИВК (метрологически значимая часть ПО ИС) построено на базе интегрированной рабочей среды разработки комплексных проектов автоматизации Totally Integrated Automation Portal (TIA Portal) в состав которого входят интегрированный проект панели оператора и управляющего контроллера.

    ПО панели оператора технологического процесса автоматизированного рабочего места:

    • - прикладное ПО ИС АСУТП SIMATIC TIA Portal WinCC Professional, с разработанным на его основе программного проекта автоматизации «MixerBurnesZSMK», выполняет функцию отображения результатов измерений технологических параметров, сообщений, мнемосхем, основных параметров технологического процесса, сигналов сигнализации, а также передачи управляющих воздействий от оператора.

    ПО программируемого контроллера:

    • - система программирования SIMATIC TIA Portal STEP 7 Professional и разработанного на его основе программный проект автоматизации «MixerBurnesZSMK», осуществляет автоматизированный сбор, передачу, обработку измерительной информации, обеспечивает работу блокировок, предупредительной и аварийной сигнализации.

    Идентификационные данные ПО ИС приведены в таблице 1.

    Таблица 1- Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    проект управляющего контроллера и панели оператора: «MixerBurnesZSMK»

    Номер версии (идентификационный номер ПО)

    -

    Цифровой идентификатор ПО

    \MixerBumersZSMK\System\PEData.plf f92f74dO4bcbb0f8f50a6b8faf8caa98

    Алгоритм вычисления цифрового идентификатора ПО

    MD5

    Метрологические характеристики нормированы с учетом ПО контроллера. Уровень защиты ПО контроллера и ПО ИВК от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по классификации Р 50.2.077-2014.


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    отсутствуют.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений

    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

    Правообладатель

    Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (АО «ЕВРАЗ ЗСМК»)

    ИНН 4218000951

    Адрес юридического лица: 654043, Кемеровская обл. - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16

    Изготовитель

    Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (АО «ЕВРАЗ ЗСМК»)
    ИНН 4218000951
    Адрес юридического лица: 654043, Россия, Кемеровская область - Кузбасс, г. Новокузнецк, шоссе Космическое, 16
    Адрес места осуществления деятельности: 654043, Кемеровская обл. - Кузбасс, г. Новокузнецк, шоссе Космическое, д. 16
    Лист № 7
    Всего листов 7

    Испытательный центр


    Федеральное бюджетное учреждение «Государственный
    региональный
    центр стандартизации, метрологии и испытаний в Кемеровской области - Кузбассе» (ФБУ «Кузбасский ЦСМ»)
    Юридический адрес: 650991, Кемеровская обл. - Кузбасс, г. Кемерово, ул. Дворцовая, д. 2
    Адрес места осуществления деятельности: 654032, Кемеровская обл. - Кузбасс, г. Новокузнецк, ул. Народная, д. 49

    Правообладатель

    Акционерное общество «ЕВРАЗ Объединенный Западно-Сибирский металлургический комбинат» (АО «ЕВРАЗ ЗСМК»)
    ИНН 4218000951
    Адрес юридического лица: 654043, Кемеровская обл. - Кузбасс, г. Новокузнецк, ш. Космическое, д. 16

    ИС АСУТП является средством измерений единичного производства.

    ИС АСУТП представляет собой многофункциональную трехуровневую систему с централизованным управлением и распределенной функцией измерений.

    • - 1-й уровень включает в себя измерительные модули ввода 6ES7 231-4HF32-0XB0 из состава контроллера программируемого логического Simatic S7-1200, образующие измерительные каналы (ИК). По типу входного сигнала ИК разделяют на ИК измерения унифицированного сигнала постоянного тока в диапазоне от 4 до 20 мА.

    • - 2-й уровень включает в себя процессорный модуль сбора и обработки данных (CPU) CPU 1215С.

    • - 3-й уровень представляет собой информационно-вычислительный комплекс (ИВК), состоящий из: панели оператора (выполняющий функции сбора и обработки данных, визуализации технологического процесса автоматизированного рабочего места), устройств сетевой коммуникации.

    Принцип действия ИС АСУТП основан на непрерывном измерении входных измерительных сигналов, их обработки, визуализации и выдачи управляющих сигналов.

    Первичные измерительные преобразователи (далее - ПИП, не входят в состав ИС АСУТП) преобразуют текущие значения параметров технологических процессов в унифицированные электрические сигналы силы постоянного тока от 4 до 20 мА.

    ИС АСУТП осуществляет прием измерительных сигналов технологических процессов следующим образом:

    • - аналоговые электрические сигналы от ПИП поступают на входы измерительных модулей аналогового ввода. Модули осуществляет аналого-цифровое преобразование в цифровой код;

    - CPU циклически опрашивает модули аналогового ввода, производит сбор и обработку данных в цифровом виде, осуществляет преобразование измеренных значений сигналов в значения физических величин;

    • - далее информация о значениях физических параметров технологического процесса в неизменном виде поступает на ИВК, где регистрируется и отображается на мнемосхемах, гистограммах и трендах в единицах физических величин.

    ИС АСУТП обеспечивает выполнение следующих функций:

    • - автоматизированное измерение, регистрация, обработка, контроль, хранение и отображение параметров технологического процесса;

    • - предупредительная и аварийная сигнализация при выходе параметров технологического процесса за установленные границы и при обнаружении неисправности в работе оборудования;

    • - управление технологическим процессом в реальном масштабе времени;

    • - самодиагностика;

    • - автоматическое составление отчетов и рабочих (режимных) листов;

    • - защита системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров;

    • - ведение журнала событий технических и программных средств;

    • - обеспечение единого времени компонентов системы.

    ИК ИС АСУТП имеют простую структуру, которая позволяет реализовать прямой метод измерений путем последовательных измерительных преобразований.

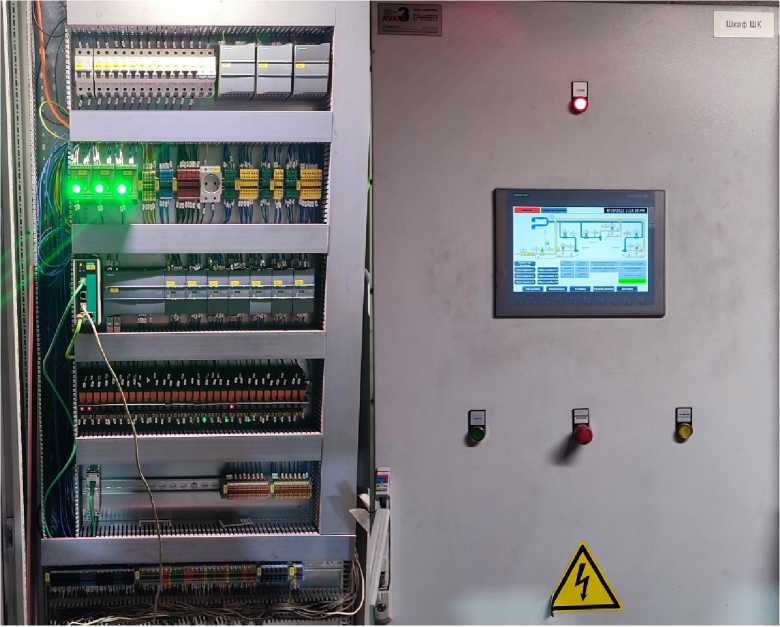

    Общий вид электротехнического шкафа системы представлен на рисунке 1.

    Внешний вид. Система измерительная автоматизированной системы управления технологическим процессом горелочным оборудованием миксера чугуна вместимостью 1300 т. (Обозначение отсутствует), http://oei-analitika.ru

    Рисунок 1 - Общий вид электротехнического шкафа системы

    Все компоненты ИС АСУТП размещаются в специализированных запираемых шкафах, размещенных в специальных помещениях, имеющие ограничение доступа.

    Заводской номер указывается в паспорте ИС АСУТП.

    Пломбирование ИС АСУТП не предусмотрено.

    Нанесение знака поверки на корпус ИС АСУТП не предусмотрено.


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    1

    2

    3

    Модуль аналогового ввода

    SIMATIC S7-1200

    SM1231 AI 6ES7 231-4HF32-0XB0

    3 шт.

    Контроллер программируемый

    SIMATIC S7-1200

    CPU 1215С 6ES7 215-1HG40-0XB0

    1 шт.

    Панель оператора

    KTP1200 Basic 6AV2123 -2MB03 -0AX0

    6 шт.

    П Продолжение таблицы 4

    1

    2

    3

    Открытое акционерное общество «Научноисследовательский институт металлургической теплотехники» (ОАО «ВНИИМТ») Система отопления миксера чугуна 1300 т. Инструкция по эксплуатации для техперсонала.

    ГЦ 41.20.04.00.00.0.00. ИЭ

    1 экз.

    Открытое акционерное общество «Научноисследовательский институт металлургической теплотехники» (ОАО «ВНИИМТ») Система отопления миксера чугуна 1300 т. Автоматизация. Руководство оператора.

    ГЦ 41.20.04.00.0.00 АТХ РО1

    1 экз.

    Открытое акционерное общество «Научноисследовательский институт металлургической теплотехники» (ОАО «ВНИИМТ») Система отопления миксера чугуна 1300 т. Автоматизация. Описание информационного обеспечения системы.

    ГЦ 41.20.04.00.0.00 АТХ ИО

    1 экз.

    Открытое акционерное общество «Научноисследовательский институт металлургической теплотехники» (ОАО «ВНИИМТ») Система отопления миксера чугуна 1300 т. Автоматизация. Описание программного обеспечения системы.

    ГЦ 41.20.02.00.0.00 АТХ ПО

    1 экз.

    Система измерительная автоматизированной системы управления технологическим процессом горелочным оборудованием миксера чугуна вместимостью 1300 т. Паспорт

    ГЦ 41.20.04.00-2022.ПС

    1 экз.


    Метрологические характеристики приведены в таблицах 2 и 3, технические в таблице 4.

    Таблица 2 - Перечень и диапазоны измерительных каналов

    № ПК

    Наименование ИК

    Диапазон измерений физической величины, ед. измерений

    Тип измерительного модуля

    Тип процессорного модуля

    ивк

    1

    2

    3

    4

    5

    6

    1

    Перепад давления газа на фильтре

    от 0 до 10 кПа

    6ES7 231-4HF32-0XB0

    CPU 1215С 6ES7 215-1HG40-ОХВО

    Панель оператора

    КТР1200 Basic 6AV2 123-2МВ03-ОАХО

    2

    Давление газа на входе

    от 0 до 10 кПа

    3

    Давление газа после 1-го отсечного клапана

    от 0 до 10 кПа

    4

    Давление газа перед Пой горелкой

    от 0 до 6 кПа

    5

    Давление газа перед 2-ой горелкой

    от 0 до 6 кПа

    6

    Давление газа перед 3-ой горелкой

    от 0 до 6 кПа

    7

    Давление воздуха после вентилятора

    от 0 до 10 кПа

    6ES7 231-4HF32-0XB0

    8

    Давление воздуха перед 1-ой горелкой

    от 0 до 6 кПа

    9

    Давление воздуха перед 2-ой горелкой

    от 0 до 6 кПа

    10

    Давление воздуха перед 3-ой горелкой

    от 0 до 6 кПа

    И

    Степень открытия газовой заслонки 1 -ой горелки

    от 0 до 100 %

    6ES7 231-4HF32-0XB0

    12

    Степень открытия газовой заслонки 2-ой горелки

    от 0 до 100 %

    13

    Степень открытия газовой заслонки 3-ой горелки

    от 0 до 100 %

    14

    Степень открытия воздушного дросселя 1 -ой горелки

    от 0 до 100 %

    15

    Степень открытия воздушного дросселя 2-ой горелки

    от 0 до 100 %

    16

    Степень открытия воздушного дросселя 3-ой горелки

    от 0 до 100 %

    Таблица 3 - Пределы допускаемой пог

    решности измерительных каналов

    Измеряемые физические величины

    Тип сигнала

    Модуль ввода

    Контроллер

    Пределы допускаемой абсолютной погрешности

    Перепад давления на газовом фильтре, давления газообразных сред, положения исполнительных механизмов

    AI, от 4 до 20 мА

    SIMATIC S7-1200 SM 1231 6ES7 231-4HF32-0XB0 рег. № 63339-16

    SIMATIC S7-1200 CPU 1215С 6ES7 215-1HG40-0XB0

    ±^(xmax-xmin)y-

    Примечание- Xmax и Xmin - максимальное и минимальное значение диапазона измеряемой физической величины; * - абсолютная погрешность в единице измерения, соответствующая измеряемой физической величине.

    ПО ИС АСУТП поддерживает синхронизацию с сервером точного времени, обеспечивая привязку времени полученных данных к национальной шкале координированного времени Российской Федерации UTC (SU) с погрешностью в пределах ±3 с.

    Таблица 4 - Основные технические характеристики ИС АСУТП

    Наименования характеристики

    Значение

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    • - напряжение постоянного тока, В

    220±22

    50±0,4

    24±2,4

    Параметры сигналов с измерительных преобразователей:

    - электрический ток (по ГОСТ 26.011-80), мА

    от 4 до 20

    Рабочие условия измерений:

    • - температура окружающей среды, °С

    • - относительная влажность при температуре окружающей среды +30 °С, %, не более

    от +5 до +40

    75

    Средний срок службы, лет, не менее

    8


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
