Номер по Госреестру СИ: 87921-23
87921-23 Мерники металлические технические 1-го класса
(Обозначение отсутствует)
Назначение средства измерений:
Мерники металлические технические 1-го класса (далее - мерники) предназначены для измерений объёма жидкостей, в том числе спирта и водно-спиртовых растворов.
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 1
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 2
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 3
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 4
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 5
Внешний вид.
Мерники металлические технические 1-го класса
Рисунок № 6
Знак утверждения типа
Знак утверждения типа наноситсяна маркировочную табличку мерника методом фото-химического травления и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 эксплуатационного документа «Мерник металлический технический 1-го класса. Паспорт».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
ТУ 5131-001-21500451-2002 «Мерники металлические технические 1-го класса. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Завод химико-технологического оборудования» (ООО «ЗХТО»)
ИНН 7413020185
456780, Челябинская обл., г. Озерск, Озерское ш., 42, корп. 2; а/я 997
Тел.: +7 (35130) 79400
Web-сайт: www.zhto.ru
E-mail: post@zhto.ru
Изготовитель
Общество с ограниченной ответственностью «Завод химико-технологического оборудования» (ООО «ЗХТО»)ИНН 7413020185
456780, Челябинская обл., г. Озерск, Озерское ш., 42, корп. 2; а/я 997
Тел.: +7 (35130) 79400
Web-сайт: www.zhto.ru
E-mail: post@zhto.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Тел.: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Завод химико-технологического оборудования» (ООО «ЗХТО»)ИНН 7413020185
456780, Челябинская обл., г. Озерск, Озерское ш., 42, корп. 2; а/я 997
Тел.: +7 (35130) 79400
Web-сайт: www.zhto.ru
E-mail: post@zhto.ru
Принцип действия мерников основан на объёмном измерении количества жидкости методом налива или слива.
Мерники изготовлены из низколегированной конструкционной стали 09Г2С.
К настоящему типу средств измерений относятся мерники металлические технические 1-го класса модификаций МО-24200 (полной вместимости) зав. № 1953, 1954, 1955, 1956, 1957, 1958, 1959, 1960 и МШ-50000 (шкальные) зав. № 2174, 2175, расположенные на территории цеха № 17 акционерного общества «Новокуйбышевская нефтехимическая компания» (АО «ННК»), по адресу: Самарская обл., г. Новокуйбышевск.
Мерники объёмные МО представляют собой горизонтальные сосуды в виде усечённого конуса с горизонтальной осью в виде цилиндра с наклонной осью. Угол наклона образующей к горизонтальной плоскости составляет не менее 3°. Мерники МО имеют отметку полной вместимости.
Мерники шкальные МШ представляют собой вертикальные цилиндрические сосуды с коническими днищами с углом конуса не более 150° и плоскими герметичными крышками. Для измерения объёма и наблюдения за уровнем жидкости мерники имеют смотровые окна со шкалами. Смотровые окна на шкальных мерниках установлены на измерительной части мерника в шахматном порядке.
Все мерники имеют по три крана для отбора проб, расположенных на равных расстояниях вдоль образующей цилиндрической части шкального мерника МШ или по высоте переднего днища объёмного мерника МО.
Все мерники имеют наливную трубу для донного налива жидкости, в верхней части которой имеется отверстие диаметром не менее 5 мм для сообщения полости трубы с воздушным пространством мерника.
Все мерники имеют переливную трубу для предотвращения переполнения мерника и автоматической установки уровня жидкости при наливе против отметки, соответствующей номинальной вместимости. Переливная труба установлена так, что её входное отверстие расположено в горизонтальной плоскости и обеспечивает после слива излишка жидкости и её успокоение положение уровня на отметке номинальной (полной для шкального мерника) вместимости мерника. Входное отверстие переливной трубы имеет острую кромку. На конце переливной трубы муфты имеется место для опломбирования её положения при градуировке. Пломбы размещаются на каждой рамке мерника.
Для слива жидкости все мерники снабжены сливным краном, входное отверстие которого находится в нижней точке внутренней поверхности мерника.
Мерники имеют запасной объём (до 4 % вместимости мерника), рассчитанный на возможное расширение жидкости от изменения температуры, в условиях эксплуатации.
Общий вид мерников представлен на рисунках 1 и 2.

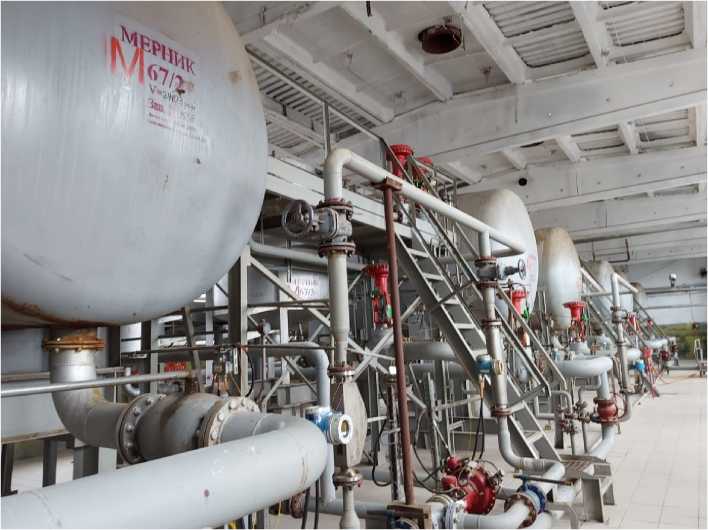

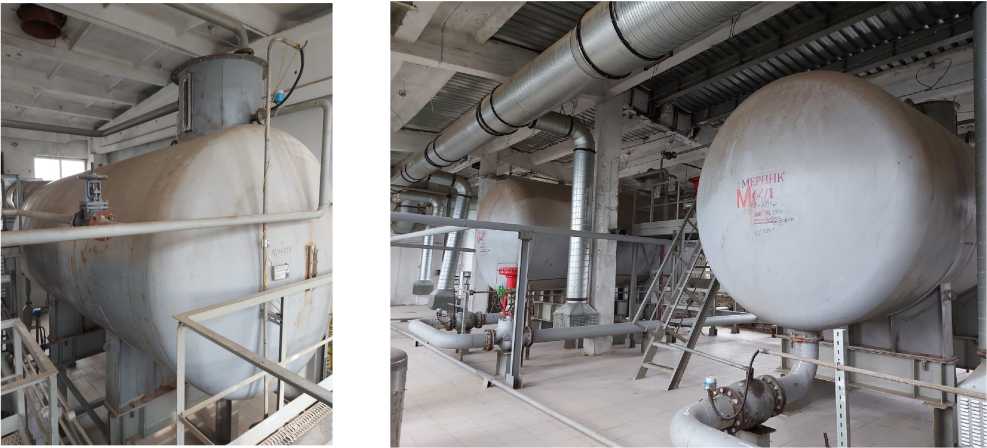

Рисунок 1 - Общий вид мерников модификации МО-24200

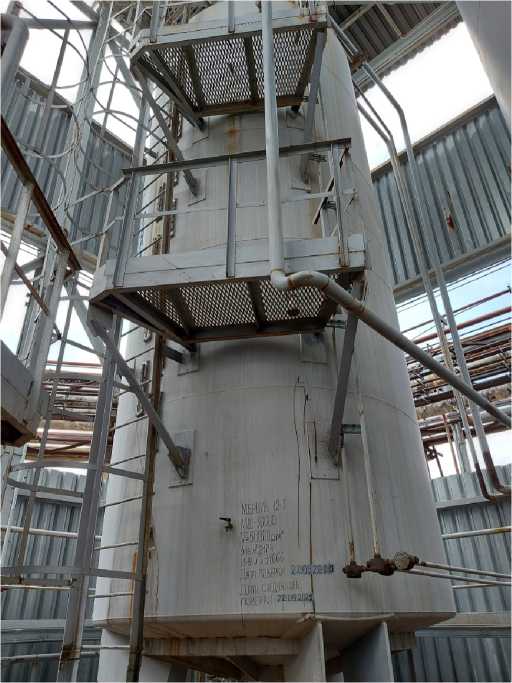

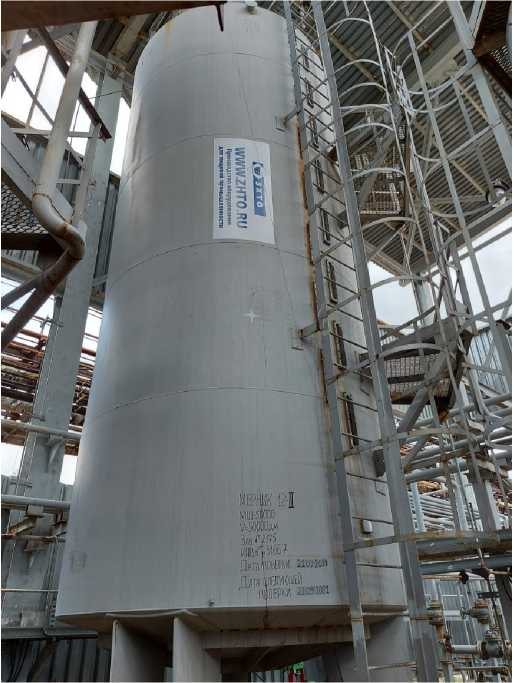

Рисунок 2 - Общий вид мерников модификации МШ-50000
Заводской номер и знак утверждения типа мерников наносятся на маркировочную табличку, закреплённую на корпусе мерника. Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Рисунок 3 - Маркировочная табличка со знаком утверждения типа и заводского номера
Рисунок 4 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака поверки
Пломбировка мерников осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные через специальные отверстия с помощью проволоки. Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 4.
Таблица 1 - Метрологические характеристики
Наименование параметра |
Значение | |
МО-24200 |
МШ-50000 | |
Номинальная вместимость при температуре +20 °С, дм3 |
24200 |
50000 |
Пределы допускаемой относительной погрешности при температуре +20 °С, % |
±0,2 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
жидкость (вода, спирт и водно-спиртовые растворы и другие неагрессивные жидкости по отношению к материалам мерников) |
Продолжение таблицы 2
Температура измеряемой среды, °С |
от -25 до +35 |
Габаритные размеры, мм, не более: а) МО-24200: | |
- высота |
3635 |
- ширина |
2594 |
- длина |
5675 |
б) МШ-50000: | |
- высота |
8802 |
- диаметр |
3800 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от -30 до +50 |
- относительная влажность, % |
от 30 до 80 |
- атмосферное давление, кПа |
от 84 до 107 |
Средний срок службы, лет |
10 |
