Номер по Госреестру СИ: 87782-22
87782-22 Расходомеры-счетчики турбинные
(RQ)
Назначение средства измерений:
Расходомеры-счетчики турбинные RQ (далее - расходомеры) предназначены для измерений объемного расхода и объема жидкостей.
Внешний вид.
Расходомеры-счетчики турбинные
Рисунок № 1
Внешний вид.
Расходомеры-счетчики турбинные
Рисунок № 2
Общие сведения
Дата публикации - 23.12.2022
Срок свидетельства - 22.12.2027
Номер записи - 189789
ID в реестре СИ - 1404710
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
RQ50USTIMH/FS-D-C-0000/00,
Производитель
Изготовитель - Bopp & Reuther Messtechnik GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Бесплатный
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3247 от 2022.12.22 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Расходомеры-счетчики турбинные (RQ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
87782-22 Расходомеры-счетчики турбинные (RQ) Bopp & Reuther Messtechnik GmbH (ГЕРМАНИЯ ) |
86494-22 Вибропреобразователи (ДМ-3ХХ) Общество с ограниченной ответственностью "Висом" (ООО "Висом") (РОССИЯ г. Смоленск) |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Вибропреобразователи (ДМ-3ХХ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Вибропреобразователи (ДМ-3ХХ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) расходомеров установлено в ИБ и предназначено для обработки измерительной информации от ППР, индикации результатов измерений объемного расхода и объема жидкостей на жидкокристаллическом дисплее и передачи через частотноимпульсный выходной сигнал, токовый выходной сигнал, цифровой выходной сигнал, а также формирования параметров выходных сигналов, настройки расходомеров и ведения архива измеренных значений. ПО является встроенным программным обеспечением. Для контроля работы расходомера в ИБ сигналов проводится самодиагностика. Для защиты от несанкционированного доступа к ПО расходомеров доступ к настройкам расходомера ограничен системой паролей и пломбами, ограничивающими доступ. Метрологические характеристики нормированы с учетом влияния ПО.
Уровень защиты ПО от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 «высокий».
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
181105 |
|
Номер версии (идентификационный номер) ПО |
не ниже Rev. 4 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации «Расходомеры-счетчики турбинные RQ. Руководство по эксплуатации» типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Счетчики-расходомеры турбинные RQ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Стандарт предприятия «Bopp & Reuther Messtechnik GmbH», Германия.
ПравообладательBopp & Reuther Messtechnik Gmb^ Германия
Адрес: 67346, Speyer, Am Neuen Rheinhafen 4, Germany
Телефон: +49-62-32/657-0
Факс: +49-62-32/657-505
Web-cайт: www.bopp-reuther.com
E-mail: info@bopp-reuther.com
Изготовитель
Bopp & Reuther Messtechnik Gmb^ ГерманияАдрес: 67346, Speyer, Am Neuen Rheinhafen 4, Germany
Телефон: +49-62-32/657-0
Факс: +49-62-32/657-505
Web-cайт: www.bopp-reuther.com
E-mail: info@bopp-reuther.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, эт. 4, пом. I, ком. 28
Телефон: +7 (495) 274-01-01
E-mail: info@prommashtest.ru
Правообладатель
Bopp & Reuther Messtechnik Gmb^ ГерманияАдрес: 67346, Speyer, Am Neuen Rheinhafen 4, Germany
Телефон: +49-62-32/657-0
Факс: +49-62-32/657-505
Web-cайт: www.bopp-reuther.com
E-mail: info@bopp-reuther.com
Принцип действия расходомеров основан на преобразовании поступательного движения измеряемой среды (жидкости), протекающей через внутреннюю полость корпуса первичного преобразователя расхода (далее - ППР), во вращательное движение турбинного колеса, вращение которого передаётся на измерительный блок (далее - ИБ), где преобразуется в значение измеренного объёмного расхода и объема жидкости. Количество оборотов турбинного колеса прямо пропорционально объемной скорости потока и, соответственно, объему жидкости, прошедшей через расходомер.
Расходомеры конструктивно состоят из ППР и ИБ, которые могут быть связаны единой механической конструкцией или разделены. ППР состоит из металлического корпуса и измерительной вставки с турбинным колесом. ИБ представляет собой отдельный электронный блок, предназначенный для обработки измерительной информации, преобразования измеренного значения (в зависимости от исполнения) в аналоговый выходной сигнал силы постоянного тока, частотно-импульсный выходной сигнал, дискретный выходной сигнал, работы по протоколам HART, RS-232.
Расходомеры выпускаются в следующих модификациях (исполнениях): Расходомеры-счетчики турбинные RQ оснащенные преобразователем импульсов
|
RQ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
где
|
1 |
Диаметр условного прохода DN |
Серия 1: 15; 25; 40; 50; 65 Серия 2: 80; 100; 150; 200; 250; 300 |
|
2 |
Преобразователь импульсов |
Ав81.х; АЭ82.х; AG83.\ |
|
3 |
Материал изготовления |
/F2W; /FW /FS; /FG; /VC |
|
4 |
Гидравлическое подключение* | |
|
5 |
Уплотнительная поверхность* | |
|
6 |
Прямая секция на входе* | |
|
7 |
Г идравлическое подключение (прямая секция на входе)* | |
|
8 |
Форма уплотнительной поверхности* | |
|
9 |
Материал фитингов* | |
|
10 |
Прокладка* | |
|
11 |
Г ерметичная конструкция изделия для узла коммерческого учета* |
- |
|
*- комплект монтажных частей определяется в соответствии с заказом, обозначения указаны в эксплуатационной документации | ||
Расходомеры-счетчики турбинные RQ оснащенные универсальным интеллектуальным преобразователем...........
|
RQ |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
где
|
1 |
Диаметр условного прохода DN |
Серии 1: 15; 25; 40; 50; 65 Серии 2: 80; 100; 150; 200; 250; 300 |
|
2 |
Интеллектуальный преобразователь |
UST - Корпус ИБ из алюминия, IP67 UST(F) - Корпус ИБ из нержавеющей стали, IP68 |
|
3 |
Взрывозащищенная конструкция |
I - [EEx ia] IIC T4 X - [EEx d ib] IIC T4 D - [EEx d ia] IIC/IIB T6 |
|
4 |
Кабельные вводы |
M - (M20 x 1,5) N - Резьба NPT Ц |
|
5 |
Конструкция |
K - (портативная модель, диапазон температуры: от -40 до +80 °C) H - (модель для высокой температуры, диапазон температуры: от -196 до +250 °C) W - (модель для установки на стену, диапазон температуры: от -65 до +180 °С) |
|
6 |
Материал изготовления |
/F2W; /FW; /FS; /FG; /VC |
|
7 |
Гидравлическое подключение* |
- |
|
8 |
Уплотнительная поверхность* |
- |
|
9 |
Прямая секция на входе* |
- |
|
10 |
Г идравлическое подключение (прямая секция на входе)* |
- |
|
11 |
Форма уплотнительной поверхности* |
- |
|
12 |
Материал фитингов* |
- |
|
13 |
Прокладка* |
- |
|
*- комплект монтажных частей определяется в соответствии с заказом, обозначения указаны в эксплуатационной документации | ||
Общий вид расходомеров представлен на рисунке 1.
Заводские номера, состоящие из арабских цифр, наносятся методом пробивки на маркировочную табличку из нержавеющей стали, которая прикреплена заклепками на первичный преобразователь и болтами на измерительный блок, и имеют разные идентификационные данные (при монтаже в едином корпусе расходомеры имеют единый заводской номер). Места расположения маркировочных табличек приведены на рисунке 1.
Конструкцией расходомеров не предусмотрено нанесение знака поверки и знака утверждения типа.
Пломбирование расходомеров осуществляется после приема расходомера в эксплуатацию посредством проволоки, проведенной через специальные отверстия на корпусе и свинцовой (или пластмассовой) пломбы. Места пломбирования расходомеров представлены на рисунке 2.
Маркировочная табличка
Г
б) Расходомеры-счетчики турбинные RQ оснащенные преобразователем импульсов
а) Расходомеры-счетчики турбинные RQ
оснащенные универсальным интеллектуальным преобразователем UST
Рисунок 1 - Общий
вид расходомеров
Пломбы

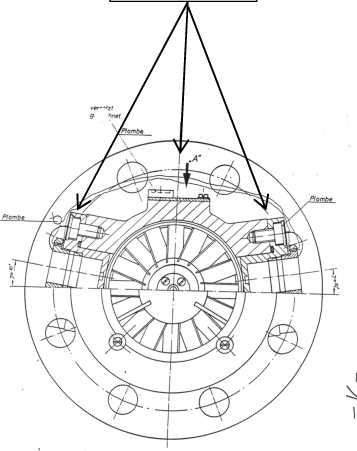

Рисунок 2 - Схема пломбировки расходомеров
Таблица 4 - Комплектность поставки расходомеров
|
Наименование |
Обозначение |
Количество, шт. |
|
Расходомеры-счетчики турбинные |
RQ* |
по заказу |
|
Расходомеры-счетчики турбинные RQ. Руководство по эксплуатации |
- |
1 шт. |
|
Методика поверки |
- |
1 экз. на партию |
|
Комплект монтажных частей* |
- |
1 компл. |
|
* - исполнение поставляется в соответствии с заказом | ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||||||||
|
Диаметр условного прохода DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
|
Минимальный расход Qmin, м3/ч |
0,6 |
1,2 |
1,8 |
3 |
4,2 |
7,2 |
12 |
18 |
30 |
60 |
120 |
180 |
240 |
|
Максимальный расход Qmax, м3/ч |
6 |
12 |
18 |
30 |
42 |
72 |
120 |
180 |
300 |
600 |
1200 |
1800 |
2400 |
|
Пределы допускаемой относительной погрешности измерений объема, %
|
±0,3 ±0,15 | ||||||||||||
|
Пределы допускаемой приведенной погрешности преобразований измеренных значений объемного расхода в выходной сигнал силы постоянного тока к диапазону выходного сигнала, % |
±0,15 | ||||||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Максимальное рабочее давление, МПа |
от 0,6 до 10 |
|
Температура измеряемой среды, °С |
от -196 до +250 |
|
Напряжение питания от сети постоянного тока, В |
от 14 до 30 |
|
Параметры выходных сигналов: - импульсно-частотный, Гц |
от 0 до 1000 |
|
- аналоговый постоянного тока, мА |
от 4 до 20 |
|
- цифровой выход, протокол |
HART; RS-232 |
|
Габаритные размеры измерительного блока, мм, не более: | |
|
- длина |
155 |
|
- диаметр |
100 |
|
- высота |
420 |
|
Габаритные размеры первичного преобразователя, мм, не более: | |
|
- длина |
600 |
|
- ширина |
675 |
|
- высота |
800 |
|
Масса, кг, не более: - первичного преобразователя |
240 |
|
- измерительного блока |
2,5 |
|
Рабочие условия измерений для: Измерительного блока с дисплеем - температура окружающего воздуха, °С |
от -10 до +70 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, %, не более Измерительного блока без дисплея |
80 |
|
- температура окружающего воздуха, °С |
от -10 до +70 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, %, не более Первичного преобразователя расхода |
95 |
|
- температура окружающего воздуха, °С |
от -40 до +70 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
|
- относительная влажность окружающего воздуха, %, не более |
95 |
|
Степень защиты IP по ГОСТ 14254-2015 |
IP67; IP68 |
