Сведения о средстве измерений: 87780-22 Автотопливозаправщики

Номер по Госреестру СИ: 87780-22
87780-22 Автотопливозаправщики
(АТЗ-10-43118)

Назначение средства измерений:
Автотопливозаправщики АТЗ-10-43118 (далее - автотопливозаправщики АТЗ) являются транспортными мерами полной вместимости, предназначены для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.

сертификация программного обеспечения
Внешний вид. Автотопливозаправщики  , http://oei-analitika.ru рисунок № 1
Внешний вид.
Автотопливозаправщики
Рисунок № 1
Внешний вид. Автотопливозаправщики  , http://oei-analitika.ru рисунок № 2
Внешний вид.
Автотопливозаправщики
Рисунок № 2
Внешний вид. Автотопливозаправщики  , http://oei-analitika.ru рисунок № 3
Внешний вид.
Автотопливозаправщики
Рисунок № 3

Общие сведения

Дата публикации - 29.12.2022
Срок свидетельства -
Номер записи - 189787
ID в реестре СИ - 1404708
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, АТЗ-10-43118, АТЗ-10,

Производитель

Изготовитель - Общество с ограниченной ответственностью "Завод специальных машин" (ООО "ЗСМ")
Страна - РОССИЯ
Населенный пункт - Челябинская обл., г. Миасс
Уведомление о начале осуществления предпринимательской деятельности -

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 2
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 547 дн.

Приказы РСТ, где упоминается данный тип СИ

№2303 от 2021.10.18 Об утверждении типов средств измерений

№3247 от 2022.12.22 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Автотопливозаправщики (АТЗ-10-43118)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "Завод специальных машин" (ООО "ЗСМ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87780-22

Автотопливозаправщики , АТЗ-10-43118
Общество с ограниченной ответственностью "Завод специальных машин" (ООО "ЗСМ") (РОССИЯ Челябинская обл., г. Миасс)
ОТ
МП
2 года
93628-24

Автотопливозаправщик, КАМАЗ-431184 АТЗ
Общество с ограниченной ответственностью "Завод специальных машин" (ООО "ЗСМ") (РОССИЯ Челябинская обл., г. Миасс)
ОТ
МП
2 года

Отчет. Количество средств измерений собственника по группам измерений и производителям

Цель отчета:
Формирование сводной информации о количестве средств измерений (СИ) собственников, распределенных по группам измерений и производителям, с возможностью анализа структуры парка СИ, определения доли производителей.

Первый этап – выбор данных для анализа
На этом этапе пользователю предлагается выбрать группы средств измерений и категорию масштаба владельцев СИ
Группа средств измерений
Пользователь выбирает одну или несколько групп из доступного списка (более 10 000 групп). Реализована функция мультиселекта, позволяющая одновременно выбирать несколько групп.
Категория или крупность владельцев СИ
Поле выбора (Select) позволяет указать собственника СИ и задать минимальное количество СИ, находящихся у него на балансе.

Второй этап – детализация выбора и группировка данных
После заполнения формы пользователь может выбрать конкретных собственников СИ или объединить их в группы (например, Газпром, Транснефть и др.). Для удобства выбора каждая запись о собственнике сопровождается информацией о количестве уникальных типов СИ и общем количестве СИ, находящихся у него на балансе.

Результаты формирования отчета
Отчет отображает итоговую таблицу с данными о средствах измерений, структурированными по следующим параметрам: производители средств измерений, количество поверок, общее количество средств измерений, количество действующих средств измерений (уникальность определяется по типу СИ, заводскому номеру). Доля данного производителя в общем парке СИ выбранной группы владельцев.

Стоимость 200 руб. или по подписке

Кто поверяет Автотопливозаправщики (АТЗ-10-43118)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "МЕТРОКОНТ"
(RA.RU.311686)
  • Нет модификации
  • 2 2 0 0 0 0 0
    ООО "ВЕГА-СЕРВИС"
    (RA.RU.314528)
  • АТЗ-10
  • 2 1 0 2 0 2 0 2

    Стоимость поверки Автотопливозаправщики (АТЗ-10-43118)

    Организация, регион Стоимость, руб Средняя стоимость

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведен в разделе 2 «Общие сведения об изделии» паспорта автотопливозаправщика АТЗ-10-43118.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средствам измерений

    Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

    Правообладатель

    Общество с ограниченной ответственностью «Завод специальных машин»

    (ООО «ЗСМ»)

    ИНН 7415083430

    Адрес: 456313, Челябинская обл., г. Миасс, Севастопольская ул., д.1а, кв.101

    Телефон: +7 922 722-97-77

    E-mail: zsm-miass@mail.ru

    Изготовитель

    Общество с ограниченной ответственностью «Завод специальных машин»
    (ООО «ЗСМ») (изготовлены в 2014 г.)
    ИНН 7415083430
    Адрес: 456313, Челябинская обл., г. Миасс, Севастопольская ул., д.1а, кв.101
    Телефон: +7 922 722-97-77
    E-mail: zsm-miass@mail.ru

    Испытательный центр

    Всероссийский
    Федерального научно-исследовательский
    (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Юридический адрес: 190005, г. Санкт-Петербург Московский пр., д. 19 Фактический адрес: 420088, г. Казань, ул. 2-ая Азинская, д. 7 «а»

    Правообладатель

    Общество с ограниченной ответственностью «Завод специальных машин»
    (ООО «ЗСМ»)
    ИНН 7415083430
    Адрес: 456313, Челябинская обл., г. Миасс, Севастопольская ул., д.1а, кв.101
    Телефон: +7 922 722-97-77
    E-mail: zsm-miass@mail.ru

    Автотопливозаправщики АТЗ представляют собой стальной сварной корпус из листового проката чемоданообразной формы, торцы которого закрыты днищами (далее -цистерны), смонтированный на базе автомобильного шасси «КамАЗ». Для придания жесткости и с целью большей безопасности при эксплуатации цистерна имеет поперечные перегородки (волнорезы).

    Принцип действия автотопливозаправщиков АТЗ основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины цистерны.

    Цистерны автотопливозаправщиков АТЗ разделены на два отсека герметичной перегородкой, на каждом отсеке смонтирована горловина.

    Горловина смонтирована в верхней части цистерны автотопливозаправщика АТЗ, на каждом отсеке и закрыта крышкой с прокладкой, закрепленной с помощью болтовых соединений, которые обеспечивают необходимую герметичность.

    На крышке горловин цистерны автотопливозаправщика АТЗ, смонтированы дыхательный клапан, смотровой люк, патрубок для отвода паров нефтепродуктов.

    Указатель уровня налива представляет собой угольник, приваренный к горловине цистерны.

    Автотопливозаправщики АТЗ оснащены системой контроля предельного уровня наполнения нефтепродуктами под технологию верхнего и нижнего налива.

    Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.

    Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, нанесены типографским способом в паспорт автотопливозаправщиков АТЗ и ударным методом на металлическую табличку, закрепленную с левой стороны цистерны по ходу движения при помощи алюминиевых заклепок.

    К автотопливозаправщикам АТЗ данного типа относятся автотопливозаправщики с заводскими номерами 001, 003.

    Общий вид автотопливозаправщиков АТЗ с местом нанесения заводского номера приведен на рисунке 1.

    Таблички с заводскими номерами автотопливозаправщиков АТЗ указаны на рисунке 2. Нанесение знака поверки на автотопливозаправщики АТЗ не предусмотрено.

    Внешний вид. Автотопливозаправщики   (АТЗ-10-43118), http://oei-analitika.ru

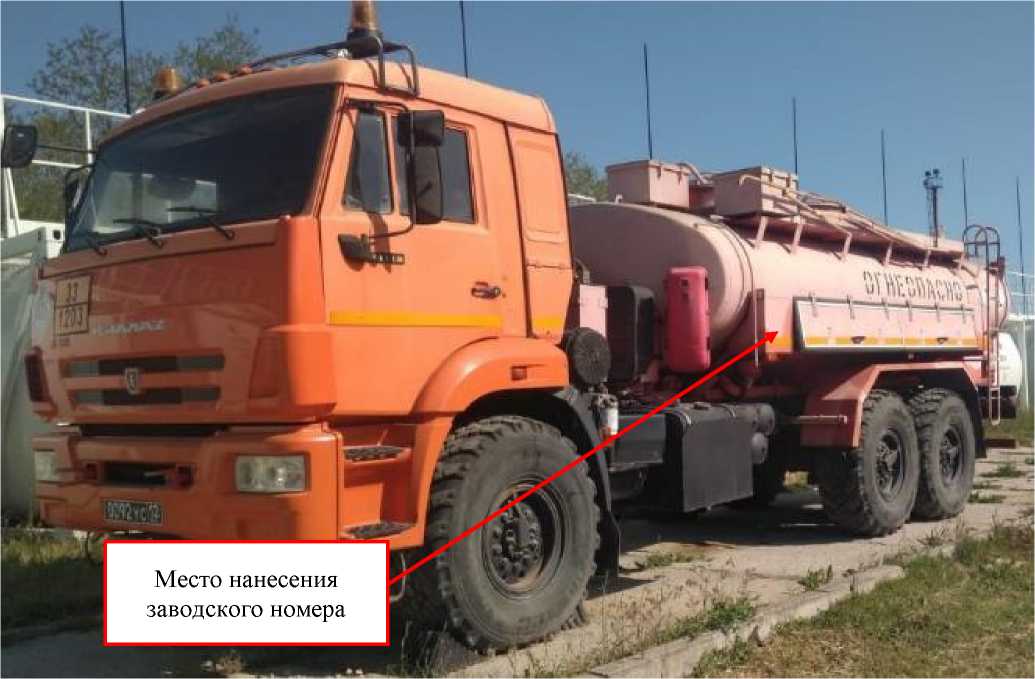

    Рисунок 1 - Общий вид автотопливозаправщиков АТЗ-10-43118 с заводскими номерами 001, 003

    Внешний вид. Автотопливозаправщики   (АТЗ-10-43118), http://oei-analitika.ru
    Внешний вид. Автотопливозаправщики   (АТЗ-10-43118), http://oei-analitika.ru

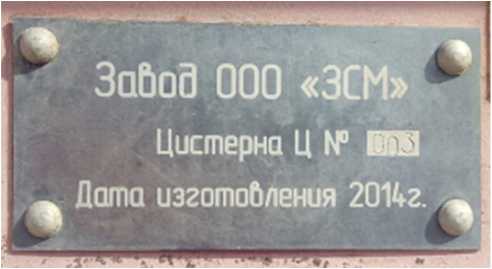

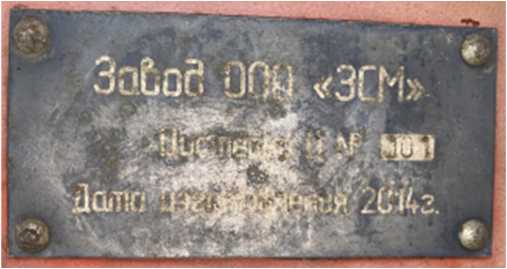

    Рисунок 2 - Таблички с заводскими номерами автотопливозаправщиков АТЗ


    Таблица 3 - Комплектность автотопливозаправщиков АТЗ-10-43118

    Наименование

    Обозначение

    Количество

    Автотопливозапрвщик

    АТЗ-10-43118

    1 шт.

    Рукав напорно-всасывающий

    Ду75 мм, длина 4 м

    -

    2 шт.

    Противооткатный упор

    -

    2 шт.

    Огнетушитель

    -

    2 шт.

    Ящик для песка

    -

    1 шт.

    Ящик для кошмы

    -

    1 шт.

    Паспорт на АТЗ-10-43118

    -

    1 экземпляр


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Номинальная вместимость, дм3

    10000

    Количество отсеков, шт.

    2

    Номинальная вместимость отсеков, дм3:

    1 отсек

    5000

    2 отсек

    5000

    Пределы допускаемой относительной погрешности как транспортной меры полной вместимости, %

    ± 0,40

    Таблица 2 - Технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающего воздуха, °С

    • - атмосферное давление, кПа

    • - влажность воздуха при +25 °С, не более, %

    от -55 до +40 от 84,0 до 106,7

    80

    Средний срок службы, лет, не менее

    10
