Наименование

Обозначение

Количество

Прибор    для    измерений    текстуры

поверхности, отклонения от формы дуги окружности, прямолинейности и радиуса дуги средней линии по методу наименьших квадратов

Form Talysurf^{1) 2)}

1 шт.

Стандартный щуп

_-

1 шт.

Персональный компьютер (ПК)

_-

1 шт.

Программное обеспечение, установленное на ПК, копия на CD или USB носителях

-

1 шт.

Руководство по эксплуатации

_-

1 экз.

• ¹⁾ - обозначение определяется модификацией прибора;

• ²⁾ - модификация и количество опций зависит от заказа

Наименование характеристики

Значение

Модификация

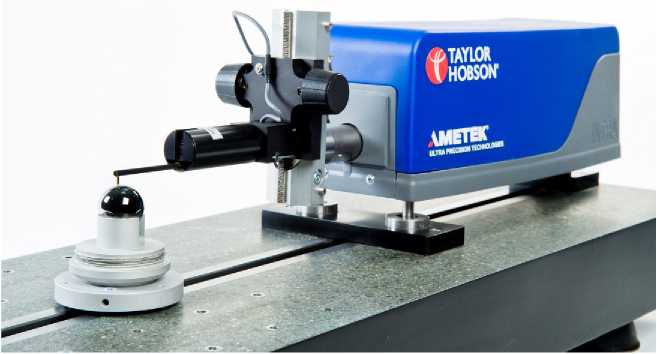

Intra

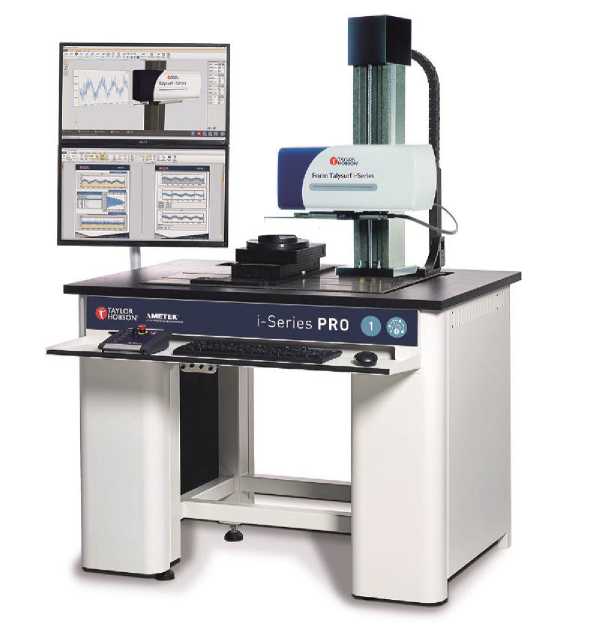

i-series PRO

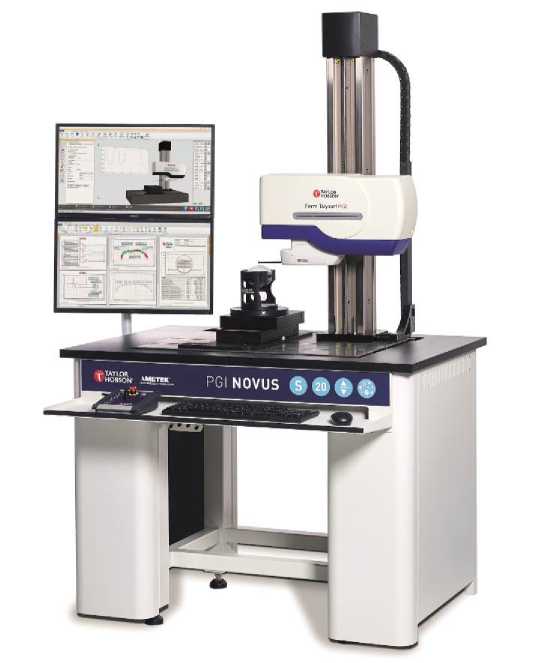

PGI Novus

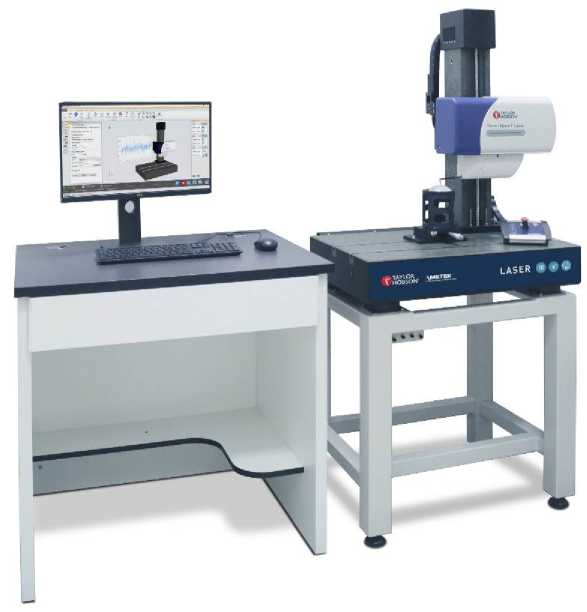

Laser

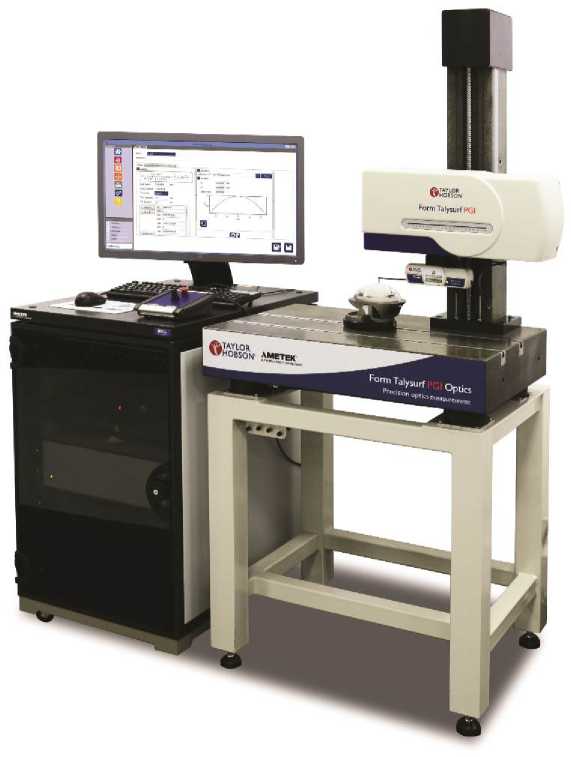

PGI Optics

Диапазон измерений по _{оси Z, мм}^{1) 2)}

от 0 до 1

от 0 до 1

от 0 до 2

от 0 до 5

от 0 до 10

от 0 до 15

от 0 до 20

от 0 до 10

от 0 до 8 от 0 до 14

Диапазон перемещений щупа по оси X, мм¹⁾

от 0 до 50

от 0 до 60 от 0 до 120 от 0 до 200

от 0 до 120

от 0 до 200

от 0 до 120

от 0 до 200

от 0 до 100

от 0 до 150

от 0 до 200

Пределы допускаемой погрешности измерений шероховатости по параметрам Ra, Rz²⁾

±(4 нм + 2%)

Измеряемые параметры шероховатости

Ra, Rz, Rp, RSm, R3y, R3z, Rc, Rda, Rdc, Rdq, RHSC, Rku, Rln, Rlo, Rlq, Rmr, Rp1max, Rpc, Rq, RS, Rsk, Rt, Rv, Rvo, Rv1max, Rz(JIS), Rz1max, A1, A2, Mr1, Mr2, Rk, Rpk, Rvk, Wa, Wc, Wda, Wdc, Edq, WHSC, Wku, Wln, Wlo, Wlq, Wmr(c), Wmr, Wp, WPc, Wq, WS, Wsk, WSm, Wt, Wv, Wvo, Wz, Pp, Pv, Pz, Pc, Pt, Pa, Pq, Psk, Pku, Psm, Pdq, R+W параметры

Допускаемое отклонение от прямолинейности перемещения по оси X на всей длине, мкм²⁾

0,3

0,15

Пределы допускаемой абсолютной погрешности измерений отклонения формы дуги окружности, мкм²⁾

0,25

Пределы допускаемой погрешности измерений радиуса²⁾

±0,04%

(от 10 до 22 мм) ±0,08% (св. 22 до 100 мм)

±1,3 мкм (от 0,1 до 10 мм) ±(0,5 + R/10) мкм (св. 10 мм) где R - измеряемый радиус в мм

• ¹⁾ - в зависимости от заказа;

• ²⁾ - при использовании стандартного щупа

Наименование характеристики

Значение

Модификация

Intra

i-series PRO

PGI Novus

Laser

PGI Optics

Тип датчика

индуктивный

фазовый шкальный интерферометр

Используемые фильтры

2CR ИСО, 2CR фазокорректированный, Гауссовый, двойной

Г ауссовый, сплайн, робастный Г ауссовый

Скорость измерений (переключаемая), мм/с

0,25 до 2,0

Измерительное усилие (регулируемое), мН

от 0,5 до 1,0

Номинальный радиус закругления щупа, мкм

2

Параметры электрического питания (от внешней сети):

- напряжение

переменного тока, В

от 190 до 240

- частота переменного

тока, Г ц

50/60

Масса, кг, не более

4,9

233

420

420

420

Габаритные размеры, мм, не более:

- длина

585¹⁾

2117

- ширина

116¹⁾

1180

- высота

160¹⁾

825

Условия эксплуатации:

- температура окружающей среды, °С

- относительная

от +18 до +22

влажность воздуха (без конденсата), %, не более

75

¹⁾ - без учета колонны и гранитного основания
