Номер по Госреестру СИ: 87767-22
87767-22 Машины испытательные универсальные
(ЦД)
Назначение средства измерений:
Машины испытательные универсальные ЦД (далее - машины) предназначены для измерений значений силы, возникающей при проведении испытаний на растяжение, сжатие и изгиб образцов металлов и других материалов.
Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Внешний вид.
Машины испытательные универсальные
Рисунок № 2
Внешний вид.
Машины испытательные универсальные
Рисунок № 3
Общие сведения
Дата публикации - 20.12.2022
Срок свидетельства -
Номер записи - 189744
ID в реестре СИ - 1404611
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ЦД-40, ЦД,
Производитель
Изготовитель - Фирма "VEB Werkstoffprufmaschinen"
Страна - ГДР
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 1969
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3221 от 2022.12.20 ПРИКАЗ_Об утверждении типов средств измерений (9)
Наличие аналогов СИ: Машины испытательные универсальные (ЦД)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
87767-22 Машины испытательные универсальные (ЦД) Фирма "VEB Werkstoffprufmaschinen" (ГДР ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70576-18 |
Машина испытательная, ZD 10 Фирма "VEB Werkstoffprufmaschinen" (ГДР ) |
ОТ МП |
1 год |
|
87767-22 |
Машины испытательные универсальные, ЦД Фирма "VEB Werkstoffprufmaschinen" (ГДР ) |
ОТ МП |
1 год |
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки и сбора информации об аккредитованных поверителях средств измерений.
В результате работы отчета выводится информация обо всех аккредитованных ФСА на поверку орзанизациях.
Доступны следующие поля:
- Наименование организации
- Статус (входит ли в структуру Росстандарта или нет)
- ОКВЭД (БД www.rusprofile.ru)
- Всего поверок
- Контрагентов (крупных от 50 поверок)
- ИНН
- ОГРН
- КПП
- Адрес (юридический)
- Руководитель (должность, ФИО)
- Кол-во персонала (если есть)
- Контакты (email, phone, site)
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 |
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа нанесен на титульный лист инструкции по эксплуатации типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2 «Проведение испытаний» инструкции по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схема для средств измерений силы».
ПравообладательФирма «VEB Werkstoffprufmaschinen», ГДР
Адрес: DDR-703, Leipzig, Alfred-Kastner-StraBe, 69
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») Адрес: 644116, Омская обл., г. Омск, ул. Северная 24-я, д. 117АСогласно классификации по ГОСТ 28840-90 машины:
-
- по виду деформации - универсальные;
-
- по способу силовозбуждения (виду привода) - электрогидравлические;
-
- по типу силоизмерительного устройства - с торсионным силоизмерителем.
Принцип действия машин заключается в деформации установленного образца с помощью нагружающего устройства и одновременного измерения силы, приложенной к образцу.
Конструктивно машины состоят из нагружающего устройства и пульта управления.
Нагружающее устройство состоит из основания; рабочего гидроцилиндра; силовой рамы, состоящей из тяг, жестко соединенных с рабочими поперечинами, из колонн с перемещаемой по их резьбе средней поперечиной, из верхней соединительной и направляющей траверсы, из устройства по передачи деформации, из зажимных приспособлений.
Пульт управления состоит из корпуса, в котором смонтированы насосная установка, стабилизатор нагрузки, силоизмерительное устройство, диаграммный аппарат, панель управления и распределительный щит.
Нагружающее устройство соединено с пультом управления при помощи трубопроводов гидравлической системы и электропроводов.
К машинам данного типа относятся машина испытательная универсальная ЦД-10 с заводским номером 280/23 и машина испытательная универсальная ЦД-40 с заводским номером 282/59.
Заводские номера в виде цифровых обозначений, состоящие из арабских цифр, обеспечивающие идентификацию каждого экземпляра средств измерений, нанесены на маркировочную табличку ударным способом.
Общий вид машин и маркировочных табличек с указанием места нанесения заводского номера приведен на рисунках 1 и 2.
Пломбирование машин не предусмотрено.
Нанесение знака поверки на машины не предусмотрено.

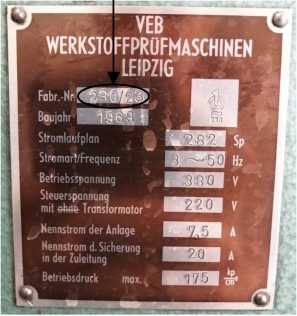

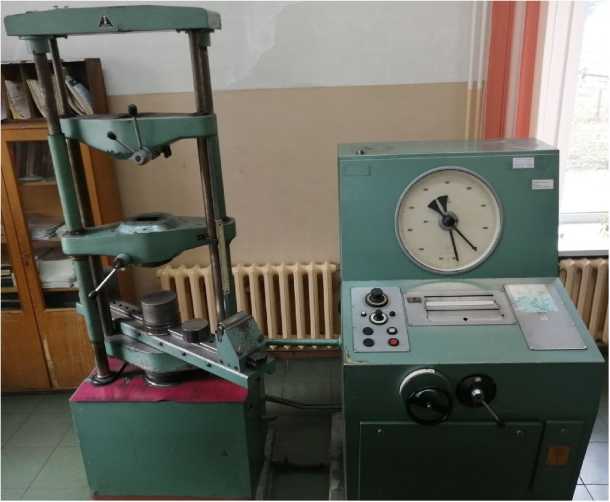

Рисунок 1- Общий вид машины ЦД-10 с заводским номером 280/23 и маркировочной таблички с указанием места нанесения заводского номера
Место нанесения заводского номера
Место нанесения заводского номера
Sp
Hz
У
УЕВ
WERKSTOFFPRUFMASCHIHEhl LEIPZIGFabr
Boiijohrlh^ Stromlaufplon Stromart/Frequenz Betriebssponnung Steuersponnung mit ohre Transformotor Nennslrom der Antage Hennstrom d.Sicherung in der Zuleitung Betriebsdruck mox.

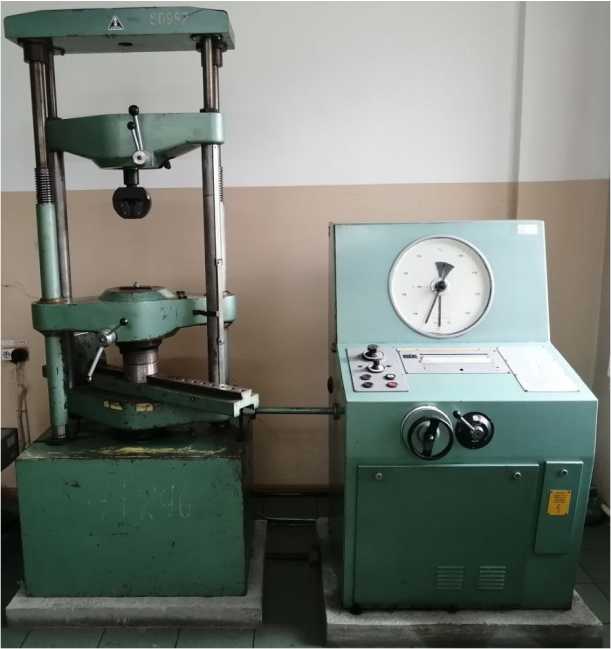

Рисун ок 2 - Общий вид машины ЦД-40 с заводским номером 282/59 и маркировочной таблички с указанием места нанесения заводского номера
Лист № 3
Всего листов 4
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение, для машины | |
|
ЦД-10 зав. № 280/23 |
ЦД-40 зав. № 282/59 | |
|
Наибольший предел измерений силы, тс (кН) |
7,0 (69) |
40,0 (392) |
|
Наименьший предел измерений силы, тс (кН) |
0,1 (1) |
0,4 (4) |
|
Поддиапазоны измерений силы, тс (кН): - предел I |
от 0,1 до 1,0 |
от 0,4 до 4,0 |
|
(от 1 до 10) |
(от 4 до 39) | |
|
- предел II |
от 0,2 до 2,0 |
от 1,0 до 10,0 |
|
(от 2 до 20) |
(от 10 до 98) | |
|
- предел III |
от 0,4 до 4,0 |
от 2,0 до 20,0 |
|
(от 4 до 39) |
(от 20 до 196) | |
|
- предел IV |
от 1,0 до 7,0 |
от 4,0 до 40,0 |
|
(от 10 до 69) |
(от 39 до 329) | |
|
Цена деления в поддиапазонах измерений силы, кгс: - предел I |
5 |
20 |
|
- предел II |
10 |
50 |
|
- предел III |
20 |
100 |
|
- предел IV |
50 |
200 |
|
Пределы допускаемой относительной погрешности измерений силы, % |
± 1,0 % | |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение, для машины | |
|
ЦД-10 зав. № 280/23 |
ЦД-40 зав. № 282/59 | |
|
Параметры электрического питания: | ||
|
- напряжение питания переменного | ||
|
тока, В |
380 |
380 |
|
- частота переменного тока, Г ц |
50 |
50 |
|
Размеры рабочего пространства | ||
|
на растяжение, мм, не менее: | ||
|
- расстояние между колоннами |
500 |
600 |
|
- расстоянием между поперечинами |
600 |
650 |
|
Размеры рабочего пространства на сжатие, мм, | ||
|
не менее: | ||
|
- расстояние между колоннами |
500 |
600 |
|
- расстоянием между поперечинами |
545 |
600 |
|
Габаритные размеры, мм, не более: | ||
|
- высота |
2300 |
2600 |
|
- длина |
2000 |
2300 |
|
- ширина |
1000 |
1000 |
|
Условия эксплуатации: | ||
|
- температура окружающего воздуха, °С |
от +15 до +25 | |
|
- относительная влажность воздуха, % |
от 30 до 80 | |
