Сведения о средстве измерений: 87524-22 Источники питания постоянного тока программируемые

Номер по Госреестру СИ: 87524-22
87524-22 Источники питания постоянного тока программируемые
(IT6500)

Назначение средства измерений:
Источники питания постоянного тока программируемые IT6500 (далее - источники) предназначены для воспроизведений/измерений силы и напряжения постоянного тока.

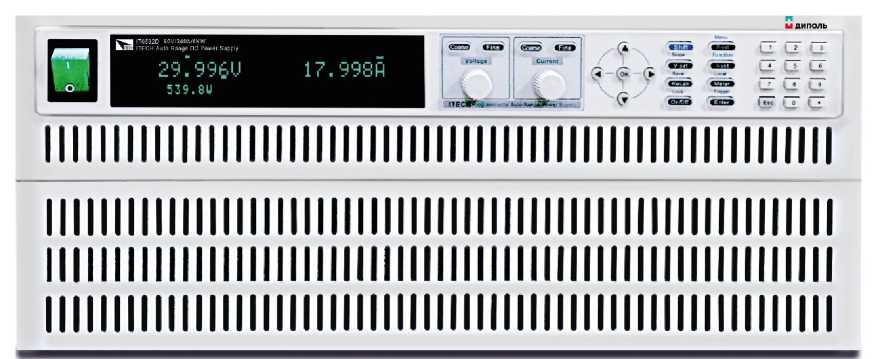

Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 1

Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 1

Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 2

Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 3

Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 4

Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 4

Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 5

Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 6

Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 7

Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 7

Внешний вид. Источники питания постоянного тока программируемые, http://oei-analitika.ru рисунок № 8

Внешний вид.
Источники питания постоянного тока программируемые
Рисунок № 8

Общие сведения

Дата публикации - 13.12.2022
Срок свидетельства - 12.12.2027
Номер записи - 189620
ID в реестре СИ - 1404400
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

IT6537D, IT6537, IT6535D, IT6526D, IT6523D, IT6522D, IT6517D, IT6514D, IT6512D, IT6512C, IT6512, IT6500,

Производитель

Изготовитель - ITECH ELECTRONIC CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

MI_19 Распределение средств измерений по странам производства (страна, год, кол-во типов СИ)

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 41
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3142 от 2022.12.12 ПРИКАЗ_Об утверждении типов средств измерений (15)

Наличие аналогов СИ: Источники питания постоянного тока программируемые (IT6500)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений ITECH ELECTRONIC CO., LTD

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
87523-22 12.12.2027	Источники питания постоянного тока программируемые, IT6000 ITECH ELECTRONIC CO., LTD (КИТАЙ )	ОТ МП	2 года
87524-22 12.12.2027	Источники питания постоянного тока программируемые, IT6500 ITECH ELECTRONIC CO., LTD (КИТАЙ )	ОТ МП	2 года

IS_5 Поверки, типы СИ, производители по группам СИ и группам стран (сводный)

Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.

Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.

Таблица содержит 13 колонок:

Наименование группы СИ
Количество отечественных производителей в штуках и процентах
Количество отечественных типов СИ в штуках и процентах
Количество поверок по отечественным СИ (всех или первичных в штуках)
Количество поверок по отечественным СИ (всех или первичных в %)
Количество импортных производителей в штуках и процентах
Количество импортных типов СИ в штуках и процентах
Количество поверок по импортным СИ (всех или первичных в штуках)
Количество поверок по импортным СИ (всех или первичных в %)
Количество производителей из недружественных стран в штуках и процентах
Количество недружественных типов СИ в штуках и процентах
Количество поверок по недружественных СИ (всех или первичных в штуках)
Количество поверок по недружественных СИ (всех или первичных в %)

Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.

Стоимость 200 руб. или по подписке

Кто поверяет Источники питания постоянного тока программируемые (IT6500)

Наименование организации	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ПРОФИГРУПП" (РОСС RU.0001.310158)	IT6512D IT6526D IT6517D IT6535D IT6512C IT6537D	29		29	0	29	29	0
ООО «МетрЛифтСервис» (RA.RU.314115)	IT6537 IT6512D IT6523D IT6522D	6	3	6	0	6	6	0
ООО "МИРУАР" (RA.RU.320061)	IT6517D IT6522D IT6514D	3	1	3	0	3	3	0
АО "ПРИСТ" (RA.RU.312058)	IT6512	2	2	2	0	2	2	0
ООО "ИНЭКС СЕРТ" (RA.RU.312302)	IT6500	1		0	1	1	0	1

Стоимость поверки Источники питания постоянного тока программируемые (IT6500)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (далее - ПО) источников состоит из встроенного и внешнего ПО.

Встроенное ПО является метрологически значимым и служит для управления режимами работы источников, выбора встроенных измерительных и вспомогательных функций.

Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.

Внешнее ПО представляет из себя встроенный Web-сервер для мониторинга и управления источниками через веб-браузер персонального компьютера (далее - ПК). Использование внешнего ПО осуществляется соединением источников к ПК через интерфейс связи LAN.

Идентификационные данные метрологически значимого встроенного ПО источников приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер ПО), не ниже	0.39P-0.44P
Цифровой идентификатор ПО	-

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на корпус источников любым технологическим способом.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в разделе 1 «Осмотр и установка» руководства по эксплуатации.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

«Источники питания постоянного тока программируемые IT6500. Стандарт предприятия» ITECH ELECTRONIC CO., LTD., Китай;

Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO^-16 до 100 А»;

Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

Правообладатель

ITECH ELECTRONIC CO., LTD., Китай

Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China

Изготовитель

ITECH ELECTRONIC CO., LTD., Китай
Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China
Адрес места осуществления деятельности: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China

Испытательный центр

Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17

Правообладатель

ITECH ELECTRONIC CO., LTD., Китай
Адрес юридического лица: 210039, No.108, XiShanqiao Nanlu, Nanjing city, China

Принцип действия источников основан на преобразовании напряжения питания переменного тока в стабилизированные силу и напряжение постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.

Конструктивно источники выполнены в металлическом корпусе настольного исполнения. Индикация режимов работы, установленных значений напряжения и силы постоянного тока, осуществляется с помощью дисплея. Установка выходных параметров и управление режимами работы осуществляются с помощью функциональных клавиш и поворотного переключателя, расположенных на лицевой панели. На задней панели источников расположены аналоговые и цифровые интерфейсы связи, разъем для подключения к сети питания.

Источники выпускаются в следующих модификациях, отличающихся максимальными значениями воспроизведений/измерений силы, напряжения постоянного тока и воспроизводимой мощности: IT6512, IT6513, IT6514, IT6515, IT6516, IT6517, IT6522, IT6523, IT6524, IT6525, IT6526, IT6527, IT6532, IT6533, IT6534, IT6535, IT6536, IT6537.

Источники выпускаются в исполнениях С и D. Исполнение источников С отличается наличием встроенной нагрузки.

Серийный номер наносится на заднюю панель на маркировочную наклейку в виде цифрового кода.

Общий вид источников с указанием места нанесения серийного номера и места нанесения знака утверждения типа представлен на рисунке 1. Нанесение знака поверки на источники не предусмотрено. Пломбирование мест настройки (регулировки) источников не предусмотрено.

Внешний вид. Источники питания постоянного тока программируемые (IT6500), http://oei-analitika.ru

»|УЙ-|РВВ

Место знака

утверждения типа

Место нанесения серийного номера

Рисунок 1 - Общий вид источников модификаций IT6512, IT6513, IT6514, IT6515, IT6516, IT6517, IT6522, IT6523, IT6524 с указанием места нанесения серийного номера и места нанесения знака утверждения типа

Место знака утверждения типа

Место нанесения серийного номера

Рисунок 2 - Общий вид источников модификаций IT6525, IT6526, IT6527, IT6532, IT6533,

IT6534, IT6535, IT6536, IT6537c указанием места нанесения серийного номера и места нанесения знака утверждения типа

Таблица 6 -

Наименование	Обозначение	Количество
Источник питания постоянного тока программируемый IT6500	-	1 шт.
Руководство по эксплуатации	-	1 экз.

Таблица 2 - Метрологические характеристики

Модификация источников	Диапазон воспроизведений/ измерений напряжения постоянного тока, В	Пределы допускаемой абсолютной погрешности воспроизведений/ измерений напряжения постоянного тока, В	Диапазон воспроизведений /измерений силы постоянного тока, А	Пределы допускаемой абсолютной погрешности воспроизведений / измерений силы постоянного тока, А	Максимальная выходная мощность, Вт
IT6512	от 0 до 80	±0,0005-^+0,030	от 0 до 120	±0,0027²⁾+0,120	1800
IT6513	от 0 до 200	±0,0005-^+0,100	от 0 до 60	±0,0027+0,060	1800
IT6514	от 0 до 360	±0,0005^+0,135	от 0 до 30	±0,0027+0,030	1800
IT6515	от 0 до 500	±0,0005-^+0,200	от 0 до 20	±0,0027+0,020	1800
IT6516	от 0 до 750	±0,0005-^+0,300	от 0 до 15	±0,0027+0,015	1800
IT6517	от 0 до 1000	±0,0005-^+0,375	от 0 до 10	±0,0027+0,010	1800
IT6522	от 0 до 80	±0,0005-^+0,030	от 0 до 120	±0,0027+0,120	3000
IT6523	от 0 до 200	±0,0005-^+0,100	от 0 до 60	±0,0027+0,060	3000
IT6524	от 0 до 360	±0,0005^+0,135	от 0 до 30	±0,0027+0,030	3000
IT6525	от 0 до 500	±0,0005-^+0,200	от 0 до 20	±0,0027+0,020	3000
IT6526	от 0 до 750	±0,0005-^+0,300	от 0 до 15	±0,0027+0,015	3000
IT6527	от 0 до 1000	±0,0005-^+0,375	от 0 до 10	±0,0027+0,010	3000
IT6532	от 0 до 80	±0,0005-^+0,030	от 0 до 240	±0,0027+0,240³⁾/ ±0,0157+0,240⁴⁾	6000
IT6533	от 0 до 200	±0,0005-^+0,100	от 0 до 120	±0,0027+0,120	6000
IT6534	от 0 до 360	±0,0005^+0,135	от 0 до 60	±0,0027+0,060	6000
IT6535	от 0 до 500	±0,0005-^+0,200	от 0 до 40	±0,0027+0,040	6000
IT6536	от 0 до 750	±0,0005-^+0,300	от 0 до 30	±0,0027+0,030	6000
IT6537	от 0 до 1000	±0,0005-^+0,375	от 0 до 20	±0,0027+0,020	6000
Примечания: ¹⁾ U - воспроизводимое/измеренное значение напряжения постоянного тока, В; ²⁾ I - воспроизводимое/измеренное значение силы постоянного тока, А; ³⁾ пределы допускаемой погрешности в диапазоне воспроизведений/измерений силы постоянного тока до 200 А включ.; ⁴⁾ пределы допускаемой погрешности в диапазоне воспроизведений/измерений напряжения постоянного тока св. 200 А.

Таблица 3 - Метрологические характеристики в режиме стабилизации напряжения

Модификация источников	Нестабильность выходного напряжения постоянного тока, В		Уровень пульсаций выходного напряжения постоянного тока, В¹⁾, не более
Модификация источников	при изменении напряжения питания на ±10 % от номинального	при изменении тока нагрузки от /макс До 0,17макс³⁾
IT6512	±0,0001^+0,010	±0,0001-^+0,030	0,08
IT6513	±0,0001-^+0,020	±0,0001-^+0,050	0,20

Модификация источников	Нестабильность выходного напряжения постоянного тока, В		Уровень пульсаций выходного напряжения постоянного тока, В¹⁾, не более
Модификация источников	при изменении напряжения питания на ±10 % от номинального	при изменении тока нагрузки от /макс До 0,Ымакс³⁾
IT6514	±0,0001-U+0,040	±0,0001-U+0,135	0,36
IT6515	±0,0001-U+0,050	±0,0001-U+0,100	0,50
IT6516	±0,0001-U+0,075	±0,0001-U+0,200	0,75
IT6517	±0,0001-U+0,100	±0,0001-U+0,375	1,50
IT6522	±0,0001-U+0,010	±0,0001-U+0,030	0,08
IT6523	±0,0001-U+0,020	±0,0001-U+0,050	0,20
IT6524	±0,0001-U+0,040	±0,0001-U+0,135	0,36
IT6525	±0,0001-U+0,050	±0,0001-U+0,100	0,50
IT6526	±0,0001-U+0,075	±0,0001-U+0,200	0,75
IT6527	±0,0001-U+0,100	±0,0001-U+0,375	1,50
IT6532	±0,0001-U+0,010	±0,0001-U+0,030	0,08
IT6533	±0,0001-U+0,020	±0,0001-U+0,050	0,20
IT6534	±0,0001-U+0,040	±0,0001-U+0,135	0,36
IT6535	±0,0001-U+0,050	±0,0001-U+0,100	0,50
IT6536	±0,0001-U+0,075	±0,0001-U+0,200	0,75
IT6537	±0,0001-U+0,100	±0,0001-U+0,375	1,50

Примечания:

¹⁾ - среднеквадратическое значение/размах сигнала;
²⁾ U - воспроизводимое значение напряжения постоянного тока, В;
³⁾ /макс - максимальное значения силы постоянного тока на нагрузке.

Таблица 4 - Метрологические характеристики в режиме стабилизации силы тока

Модификация источников	Нестабильность выходного сигнала силы постоянного тока, А		Уровень пульсаций выходной силы постоянного тока, А¹⁾, не более
Модификация источников	при изменении напряжения питания на ±10 % от номинального	при изменении напряжения на нагрузке от Цмакс До 0,17/макс
IT6512	±0,00017²⁾+0,060	±0,0057²⁾+0,120	0,0005 7²⁾+0,06
IT6513	±0,0001-1+0,030	±0,00057+0,060	0,05
IT6514	±0,0001-7+0,015	±0,00057+0,030	0,00057+0,03
IT6515	±0,0001-7+0,010	±0,00057+0,020	0,04
IT6516	±0,0001-7+0,0075	±0,00057+0,015	0,03
IT6517	±0,0001-7+0,005	±0,00057+0,010	0,00057+0,01
IT6522	±0,0001-7+0,060	±0,00057+0,120	0,00057+0,06
IT6523	±0,0001-7+0,030	±0,00057+0,060	0,05
IT6524	±0,0001-7+0,015	±0,00057+0,030	0,00057+0,03
IT6525	±0,0001-7+0,010	±0,00057+0,020	0,04
IT6526	±0,0001-7+0,0075	±0,00057+0,015	0,03
IT6527	±0,0001-7+0,005	±0,00057+0,010	0,00057+0,01
IT6532	±0,0001-7+0,120	±0,00057+0,240	0,00057+0,12
IT6533	±0,0001-7+0,060	±0,00057+0,120	0,10

Модификация источников	Нестабильность выходного сигнала силы постоянного тока, А		Уровень пульсаций выходной силы постоянного тока, А¹⁾, не более
Модификация источников	при изменении напряжения питания на ±10 % от номинального	при изменении напряжения на нагрузке от Цмакс до 0,17/макс
IT6534	±0,0001-7+0,030	±0,00057+0,060	0,00057+0,06
IT6535	±0,0001-7+0,020	±0,00057+0,040	0,08
IT6536	±0,0001-7+0,015	±0,00057+0,030	0,06
IT6537	±0,0001-7+0,010	±0,00057+0,020	0,0005-7+0,02
Примечания: ¹⁾ - среднеквадратическое значение; ²⁾ I - воспроизводимое значение силы постоянного тока, А ³⁾ Циакс - максимальное значения напряжения постоянного тока на нагрузке.

Таблица 5 - Основные технические характеристики

Наименование характеристики	Значение
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц	220±22 50
Потребляемая мощность, В^А, не более	7600
Габаритные размеры (высота^хдлина^хширина), мм, не более	195^х642^х484
Масса, кг, не более	35
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность, %	от 0 до +40 до 80

Техническая поддержка
