Сведения о средстве измерений: 87286-22 Системы лазерные для центровки валов

Номер по Госреестру СИ: 87286-22
87286-22 Системы лазерные для центровки валов
(МЕАХ)

Назначение средства измерений:
Системы лазерные для центровки валов МЕАХ (далее - системы) предназначены для измерений взаимных перемещений валов станков горизонтального и вертикального исполнений, а также валопроводов при их центровке.

сертификация программного обеспечения
Внешний вид. Системы лазерные для центровки валов, http://oei-analitika.ru рисунок № 1
Внешний вид.
Системы лазерные для центровки валов
Рисунок № 1
Внешний вид. Системы лазерные для центровки валов, http://oei-analitika.ru рисунок № 2
Внешний вид.
Системы лазерные для центровки валов
Рисунок № 2

Общие сведения

Дата публикации - 11.11.2022
Срок свидетельства - 10.11.2027
Номер записи - 189333
ID в реестре СИ - 1403712
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "ACOEM AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2827 от 2022.11.10 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Системы лазерные для центровки валов (МЕАХ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "ACOEM AB"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
61775-15
01.10.2025
Системы лазерные центровки валов, Fixturlaser мод. EVO
Фирма "ACOEM AB" (ШВЕЦИЯ )
ОТ
МП
1 год
84839-22
03.03.2027
Уровни электронные двухосевые, MEAX
Фирма "ACOEM AB" (ШВЕЦИЯ )
ОТ
МП
1 год
87286-22
10.11.2027
Системы лазерные для центровки валов, МЕАХ
Фирма "ACOEM AB" (ШВЕЦИЯ )
ОТ
МП
1 год
88028-23
27.01.2028
Системы лазерные для центровки валов, Обозначение отсутствует
Фирма "ACOEM AB" (ШВЕЦИЯ )
ОТ
МП
1 год

Справочник содержит информацию о юридических лицах и индивидуальных предпринимателях, осуществляющих деятельность в определенной области аккредитации. За основу справочника взят реестр аккредитованных лиц (https://pub.fsa.gov.ru/ral) Федеральной службы по аккредитации. Частота обновления справочника не реже одного раза в квартал.

Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. В таблице представлена следующая информация: Номер аттестата аккредитации, ИНН; Наименование организации; Наименование аккредитованного лица; Статус организации в реестре аккредитованных лиц ФСА; Комментарий; Адреса осуществления деятельности.

Стоимость 200 руб. или по подписке

Кто поверяет Системы лазерные для центровки валов (МЕАХ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Системы лазерные для центровки валов (МЕАХ)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Системы имеют автономное программное обеспечение (далее - ПО), предназначенное для сбора, обработки, визуализации, хранения и передачи результатов измерений. ПО соответствует низкому уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Метрологические характеристики нормированы с учетом влияния ПО.

Идентификационные данные ПО метрологически значимой части приведены

в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационное данные (признаки)

Значение

Идентификационное наименование ПО

Meax Coax

Номер версии (идентификационный номер) ПО

не ниже 1.0.2

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа наносится

на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на корпус датчиков лазерных системы.

Лист № 4

Всего листов 5

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе «Метод измерений» руководства по эксплуатации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от V10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;

Стандарт предприятия фирмы «ACOEM AB», Швеция

Правообладатель

Фирма «ACOEM AB», Швеция

Адрес: Box 7 SE-431 21 Molndal Sweden

Web-сайт: www.meax.com

E-mail: info@meax.se

Изготовитель

Фирма «ACOEM AB», Швеция
Адрес: Box 7 SE-431 21 Molndal Sweden
Web-сайт: www.meax.com
E-mail: info@meax.se

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И.Менделеева»
(ФГУП «ВНИИМ им. Д.И.Менделеева»)
ИНН 7809022120
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 (812) 251-76-01, факс: +7 (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru

Правообладатель

Фирма «ACOEM AB», Швеция
Адрес: Box 7 SE-431 21 Molndal Sweden
Web-сайт: www.meax.com
E-mail: info@meax.se

Принцип действия систем основан на измерении взаимного положения измерительных блоков (датчиков лазерных) относительно друг друга при радиальном и угловом смещении осей центрируемых валов. Системы состоят из двух датчиков лазерных SM 201 и SR 201, в каждом из которых находится источник излучения и фотоприемник, оснащенных модулем для беспроводной передачи данных (Bluetooth) для подключения к внешнему устройству индикации с установленным программным обеспечением.

На корпусах датчиков лазерных расположены кнопки включения/выключения, кнопка проверки заряда аккумулятора и разъём USB для подключения внешнего источника питания. Корпуса датчиков лазерных изготавливают из алюминиевого сплава, а переднюю панель из пластика.

Серийный номер в виде цифрового обозначения наносится типографским способом на самоклеющуюся фирменную табличку, расположенную на нижней части корпуса датчиков лазерных системы.

Нанесение знака поверки на систему не предусмотрено.

Пломбирование систем не предусмотрено.

Общий вид системы представлен на рисунках 1 и 2. Места нанесения знака утверждения типа, знака поверки, серийного номера приведены на рисунке 2.

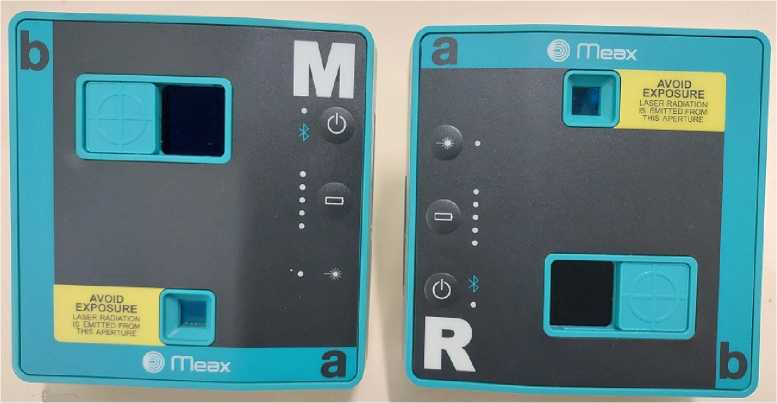

Внешний вид. Системы лазерные для центровки валов (МЕАХ), http://oei-analitika.ru

Рисунок 1 - Общий вид систем

Место нанесения знака утверждения типа

Место нанесения серийного номера

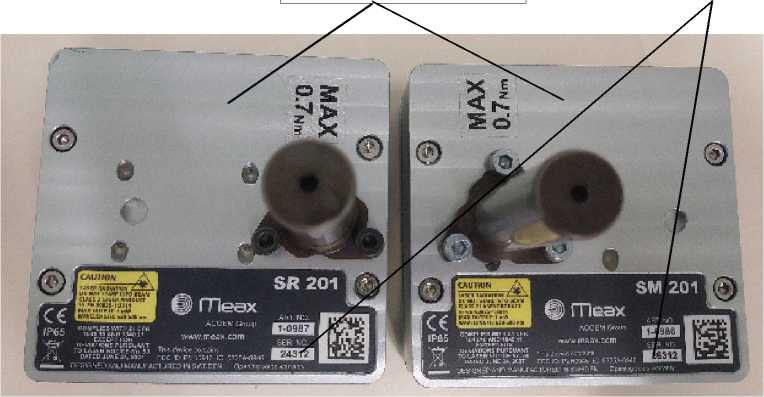

Внешний вид. Системы лазерные для центровки валов (МЕАХ), http://oei-analitika.ru
