Номер по Госреестру СИ: 87174-22
87174-22 Аппаратура управления виброиспытаниями многоканальная цифровая
(SPIDER)
Назначение средства измерений:
Аппаратура управления виброиспытаниями многоканальная цифровая SPIDER (далее -аппаратура) предназначена для измерений параметров вибрации (виброускорения, виброскорости, виброперемещения), напряжения переменного тока, задания и управления режимом испытаний.
Внешний вид.
Аппаратура управления виброиспытаниями многоканальная цифровая
Рисунок № 1
Внешний вид.
Аппаратура управления виброиспытаниями многоканальная цифровая
Рисунок № 2
Программное обеспечение
Управление аппаратурой осуществляется автономным программным обеспечением (далее по тексту - ПО) «Engineering Data Management» EDM (Управление Техническими Данными), устанавливаемым на персональный компьютер (далее - ПК), а обработка и генерация сигналов осуществляется встроенным программным обеспечением DSP application, установленным во встроенный в аппаратуру цифровой сигнальный процессор.
Встроенное ПО аппаратуры реализует 2 рабочих режима:
-
- режим Vibration Control System (VCS) (Система Управления Вибрацией) -обеспечивает измерение сигналов напряжения электрического тока, поступающих от первичных преобразователей вибрации, и управление вибростендом с контуром обратной связи.
В режиме VCS осуществляется ручной или программируемый ввод (задание) требуемых параметров вибрации, автоматическое формирование (генерация) управляющих сигналов с заданным соотношением входных/выходных сигналов с учетом реальных динамических характеристик используемого вибростенда, измерение и отображение на мониторе подключенного ПК параметров вибрации, воспроизводимых вибростендом;
-
- режим Dynamic Signal Analyzer (DSA) (Динамический Анализатор Сигналов) -обеспечивает измерение и обработку сигналов напряжения переменного тока, поступающих от подключенных к входу аппаратуры первичных преобразователей вибрации, визуализацию результатов измерений и их последующую обработку.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
автономное ПО |
встроенное ПО | |
Идентификационное наименование ПО |
Engineering Data Management (EDM) |
DSP application |
Номер версии (идентификационный номер) ПО |
10.0.0.2 |
Соответствует версии автономного ПО |
Примечание - встроенное ПО является неотъемлемой и неотделимой частью автономного ПО, к которой отсутствует какой-либо доступ из оболочки автономного ПО. |
Защита автономного ПО от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой аппаратуры и процессом измерений. Защита автономного ПО от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на руководство по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Режимы работы измерений и работа с пользовательским интерфейсом» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р ИСО 13373-2-2009 Контроль состояния и диагностики машин. Вибрационный контроль состояния машин. Часть 2. Обработка, анализ и представление результатов измеренийвибрации;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 мая 2018 г. № 1053 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
ПравообладательCrystal Instruments Corporation, США
Адрес: 2370 Owen Street, Santa Clara, CA 95054, USA
Телефон: +1 (408) 986-8880
Факс: +1 (408) 834-7818
E-mail: sales@go-ci.com
Изготовитель
Crystal Instruments Corporation, США Адрес: 2370Owen Street, Santa Clara, CA 95054, 1ХЛТелефон: +1
(408) 986-8880
Факс: +1 (408) 834-7818
E-mail: sales@go-ci.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, ул. Озерная, д. 46 Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Crystal Instruments Corporation, СШААдрес: 2370 Owen Street, Santa Clara, CA 95054, USA
Телефон: +1 (408) 986-8880
Факс: +1 (408) 834-7818
E-mail: sales@go-ci.com
Принцип действия аппаратуры основан на осуществлении непрерывного приема, усиления и преобразования аналоговых сигналов от первичных преобразователей, формировании сигнала для управления вибростендом, регистрации текущего состояния процесса испытаний и корректировки управляющего сигнала по цепи обратной связи. Аппаратура осуществляет спектральный анализ на базе быстрого преобразования Фурье (БПФ).
Аппаратура управления виброиспытаниями многоканальная цифровая SPIDER изготовлена в исполнении SPIDER-80Xi и имеет следующий заводской номер: № 6641056.
Аппаратура модификации SPIDER-80Xi представляет собой многоблочный корпус прямоугольной формы из анодированного алюминия. В блочном корпусе находятся две измерительные платы (зав. № № 6441056, 6441088). Каждая измерительная плата имеет по восемь входных каналов. На лицевой стороне аппаратуры расположены шестнадцать входных и два выходных канала с байонетом BNC, кнопка запуска выбранной программы работы (START) и кнопка активизации контактного аварийного выключателя (STOP) для управления аппаратурой, кнопка включения/выключения питания и жидкокристаллический дисплей (далее -ЖК-дисплей), индицирующий состояние испытания, системную информацию и сетевые настройки IP адреса, клавиши управления для изменения IP-адреса и управления информацией.
Аппаратура соединяется с персональным компьютером через стандартный интерфейс Ethernet.

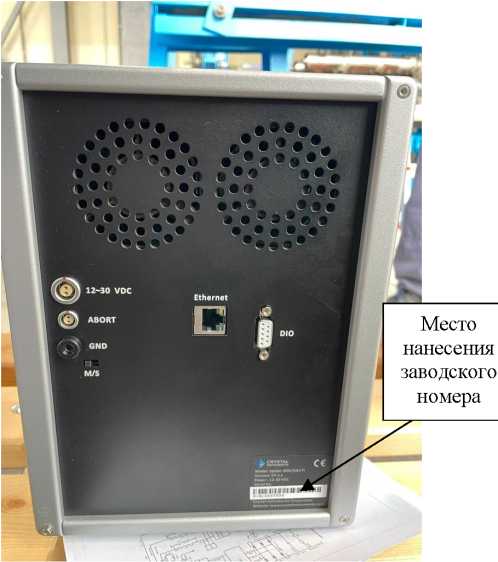

Заводской номер аппаратуры представлен в числовом формате, который наносится в правом нижнем углу на задней панели аппаратуры и соответствует заводскому номеру первой измерительной платы. Место нанесения заводского номера приведено на рисунке 2. Заводские номера встроенных измерительных плат отображаются на ЖК-дисплее аппаратуры. Место нанесения знака поверки на корпусе аппаратуры не предусмотрено.

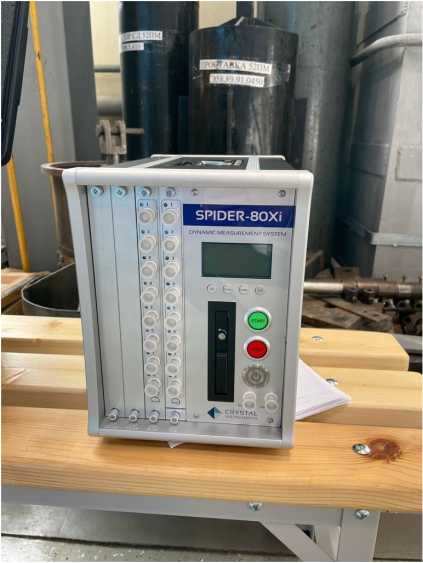

Общий вид аппаратуры управления виброиспытаниями многоканальной цифровой SPIDER исполнения SPIDER-80Xi представлен на рисунке 1. Пломбирование аппаратуры не предусмотрено.
Рисунок 1 - Общий вид аппаратуры управления виброиспытаниями многоканальной цифровой SPIDER исполнения SPIDER-80Xi
Место
нанесения
IIIIIHIIJlimil
заводского номера
Рисунок 2 - место нанесения заводского номера
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазоны измерений напряжения переменного тока (амплитудное значение), В |
от 0,001 до 20 |
Диапазон рабочих частот, Гц |
от 0,1 до 20000 |
Диапазоны значений коэффициента преобразования:
|
от 10-6 до 106 от 10-6 до 106 от 10-6 до 106 |
Диапазон измерений среднеквадратического значения виброускорения при коэффициенте преобразования 10 мВ/(м^с'2), м/с2 |
от 0,1 до 1400 |
Диапазон измерений среднеквадратического значения виброскорости при коэффициенте преобразования 10 мВ/(мм^с-1), мм/с |
от 0,1 до 1400 |
Диапазон измерений среднеквадратического значения виброперемещения при коэффициенте преобразования 10 мВ/мкм, мкм |
от 0,1 до 1400 |
Пределы допускаемой относительной погрешности измерений виброускорения, виброскорости, виброперемещения и напряжения переменного тока на опорной частоте 160 Гц, % |
±0,5 |
Продолжение таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Неравномерность амплитудно-частотной характеристики измерений напряжения переменного тока, виброускорения виброскорости и виброперемещения в диапазоне рабочих частот, %: -в диапазоне частот от 0,1 до 2 Гц включ. |
±3 |
-в диапазоне частот св. 2 до 10 Гц включ. |
±0,7 |
-в диапазоне частот св. 10 до 7000 Гц включ. |
±0,2 |
-в диапазоне частот св. 7000 до 17000 Гц включ. |
±0,5 |
-в диапазоне частот св. 17000 до 20000 Гц |
±0,8 |
Пределы допускаемой относительной погрешности измерений частоты входного сигнала в диапазоне рабочих частот, % |
±0,5 |
Диапазон воспроизводимых амплитудных значений напряжения переменного тока, В |
от 0,001 до 10 |
Диапазон рабочих частот воспроизведения напряжения переменного тока, Г ц |
от 0,1 до 20000 |
Пределы допускаемой относительной погрешности воспроизведения амплитудных значений напряжения переменного тока на базовой частоте 160 Гц, % |
±0,8 |
Неравномерность амплитудно-частотной характеристики воспроизведения напряжения переменного тока в диапазоне рабочих частот: -в диапазоне частот от 5 до 7000 Гц |
±0,3 |
- в диапазоне частот св. 7000 до 15000 Гц вкл. |
±1 |
-в диапазоне частот от 0,1 до 20000 Г ц |
±3 |
Пределы допускаемой относительной погрешности воспроизведения напряжения переменного тока в диапазоне рабочих частот, % |
±0,5 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество входных измерительных каналов |
16 |
Количество выходных, управляющих каналов |
2 |
Параметры сети питания: - напряжение переменного тока, В |
от 100 до 240 |
Габаритные размеры (длинахширинахвысота), мм, не более: |
295х195х260 |
Масса, кг, не более: |
5 |
Условия эксплуатации: - температура окружающей среды, °С |
от -10 до +50 |
Средний срок службы, лет |
10 |
