Номер по Госреестру СИ: 87198-22
87198-22 Стенды измерительные
(ОТА 595)
Назначение средства измерений:
Стенды измерительные ОТА 595 (далее - стенды) предназначены для измерений в заданном диапазоне частот электромагнитного излучения радиотехнических характеристик (далее - РТХ) изделий из керамических и композиционных материалов.

Внешний вид.
Стенды измерительные
Рисунок № 1

Внешний вид.
Стенды измерительные
Рисунок № 2

Внешний вид.
Стенды измерительные
Рисунок № 3

Внешний вид.
Стенды измерительные
Рисунок № 4

Внешний вид.
Стенды измерительные
Рисунок № 5

Внешний вид.
Стенды измерительные
Рисунок № 6

Внешний вид.
Стенды измерительные
Рисунок № 7

Внешний вид.
Стенды измерительные
Рисунок № 8

Внешний вид.
Стенды измерительные
Рисунок № 9

Внешний вид.
Стенды измерительные
Рисунок № 10
Программное обеспечение
ПО стенда осуществляет:
-
- управление элементами стенда и процессом измерений;
-
- обработку результатов измерений и получение значений РТХ изделий;
-
- представление РТХ изделий в виде соответствующих графиков и диаграмм;
-
- хранение результатов измерений и значений РТХ изделий.
ПО стенда работает под управлением операционной системы Windows7.
Метрологически значимая часть ПО стенда представляет собой специализированные библиотеки «Библиотека программ «РРТХ» и «Библиотека программ «МАПС».
Специализированная библиотека «Библиотека программ «РРТХ» предназначена для расчета калибровочных коэффициентов, используемых для вычисления девиации радиопеленгатора прямоотсчетным методом суммарно разностной моноимпульсной системы радиопеленгации. Исполняемый файл- «rrth_stend_w32.dll».
Специализированная библиотека «Библиотека программ «МАПС» предназначена для управления работой АЦП и производит вычисления для расчета абсолютных значений амплитуды, фазы и частоты входных аналоговых сигналов. Исполняемый файл-«maps_stend_w32.dП».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
Идентификационное наименование ПО |
rrth stend w32.dll |
maps stend w32.dll |
Номер версии (идентификационный номер) ПО |
1.0.0.0 |
1.0.0.0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
86ac94db0bc248369fe817 a01d81da4005dc5dc5 (алгоритм SHA1) |
44673cd6b63b71c05bbc 216d9a35568597874838 (алгоритм SHA1) |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель генератора формирования электромагнитного поля в виде наклейки и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ОТА 595 РЭ «Стенды измерительные ОТА 595» разделе 4. Описание и работа стендов».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ОТА 595 ТУ. Стенды измерительные ОТА 595. Технические условия.
ПравообладательАкционерное общество «Обнинское научно-производственное предприятие «Технология» им. А. Г. Ромашина» (АО «ОНПП «Технология» им. А. Г. Ромашина») ИНН 4025431260
Адрес: 249031, Калужская обл., г. Обнинск, Киевское шоссе, д. 15 Телефон:+7(484) 396-39-87
Факс: +7 (484) 396-45-75
Web-сайт: www/гехнология.рф
E-mail: info@technologiya.ru
Изготовитель
Акционерное общество «Обнинское научно-производственное предприятие «Технология» им. А. Г. Ромашина» (АО «ОНПП «Технология» им. А. Г. Ромашина») ИНН 4025431260Адрес: 249031, Калужская обл., г. Обнинск, Киевское шоссе, д. 15
Телефон: +7(484) 396-39-87
Факс: +7 (484) 396-45-75
Web-сайт: www.технология.рф
E-mail: info@technologiya.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): +7 (495) 526-63-00
Web-сайт: vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
Акционерное общество «Обнинское научно-производственное предприятие «Технология» им. А. Г. Ромашина» (АО «ОНПП «Технология» им. А. Г. Ромашина») ИНН 4025431260Адрес: 249031, Калужская обл., г. Обнинск, Киевское шоссе, д. 15 Телефон:+7(484) 396-39-87
Факс: +7 (484) 396-45-75
Web-сайт: www/гехнология.рф
E-mail: info@technologiya.ru
Принцип действия стенда основан на измерении частотных и угловых зависимостей амплитуд и фаз гармонического СВЧ сигнала прошедшего через исследуемое изделие.
С генератора электромагнитных колебаний подают сигнал СВЧ на передающую антенну через гибкий кабель. Передающая антенна формирует исходное электромагнитное поле модели цели в рабочей зоне стенда. Антенна приемная преобразует электромагнитное поле из рабочей зоны стенда в независимые сигналы электромагнитных колебаний отдельных модулей (частей) фазированной антенной решетки (далее - ФАР), которые обрабатываются в суммарноразностном преобразователе приемного антенного устройства или, в случае однолучевой антенны (рупор, спиральная антенна и др.), электромагнитное поле из рабочей зоны стенда преобразуется в сигнал электромагнитных колебаний. Сигналы (или сигнал) электромагнитных колебаний вместе с сигналом электромагнитных колебаний гетеродина (СВЧ сигнал со второго генератора электромагнитных колебаний) подается на преобразователь промежуточной частоты (далее - ПЧ). Преобразователь ПЧ формирует выходные сигналы электромагнитных колебаний на ПЧ, обеспечивающие получение информации об РТХ изделия. Далее полученные сигналы ПЧ поступают на плату АЦП, АЦП преобразует сигналы электромагнитных колебаний в цифровой код, который обрабатывается программным обеспечением (далее - ПО) стенда.
Функционально и конструктивно стенд состоит из:
-
- комплекса электромеханических устройств (далее - КЭУ), предназначенного для пространственного перемещения излучающей антенны и исследуемого изделия, а также для обеспечения пространственного взаимного расположения антенны приемной и изделия в рабочем объеме стенда;
-
- комплекса радиоизмерительного оборудования (далее - КРО), предназначенного для формирования поля электромагнитного излучения и измерения изменения его характеристик;
-
- пульта оператора, предназначенного для управления приводами механизмов стенда, индикации и контроля положений изделия и антенн, обработки информации, выбора режима работы стенда и питания всех электрических устройств, обеспечивающих работу как отдельных блоков и частей стенда, так и его работу в целом.
Стенды изготавливаются в модификациях четырех типов с кодовыми обозначениями, представленными в таблице 1. Модификации стенда отличаются друг от друга (в зависимости от заказа): диапазоном рабочих частот и погрешностями измерений и воспроизведения физических величин; аппаратной частью КРО, КЭУ и пульта оператора; количеством осей и координат управляемых механических перемещений в составе стенда; базовым расстоянием для измерений в рабочем объеме стенда (расстояние от имитатора цели до приемной антенны); максимальными габаритами измеряемого изделия.
Таблица 1
Кодовое обозначение модификации |
Примечание |
ОТА хххх |
хххх - цифровой идентификатор кодового обозначения модификации, является его неотъемлемой частью, в крайних левых позициях цифры значения «0» могут явно не прописываться (опускаться или пропускаться), но минимум одна цифра должна быть прописана. |
ОТГ хххх |
хххх - цифровой идентификатор кодового обозначения модификации, является его неотъемлемой частью, в крайних левых позициях цифры значения «0» могут явно не прописываться (опускаться или пропускаться), но минимум одна цифра должна быть прописана. |
БИСЯ хххххх |
хххххх - цифровой идентификатор кодового обозначения модификации, является его неотъемлемой частью, в крайних левых позициях цифры значения «0» могут явно не прописываться (опускаться или пропускаться), но минимум одна цифра должна быть прописана. |
БИСЯ хххххх.ууу |
хххххх - цифровой идентификатор кодового обозначения модификации, является его неотъемлемой частью, в крайних левых позициях цифры значения «0» могут явно не прописываться (опускаться или пропускаться), но минимум одна цифра должна быть прописана; ууу - дополнительный цифровой идентификатор кодового обозначения модификации, является его неотъемлемой частью, в крайних левых позициях цифры значения «0» могут явно не прописываться (опускаться или пропускаться), но минимум одна цифра должна быть прописана. |
Общий вид стендов приведен на рисунках 1- 8.
Места размещения знака утверждения типа, знака поверки, заводского номера приведены на рисунке 7.
Схема пломбировки от несанкционированного доступа, приведена на рисунке 8.

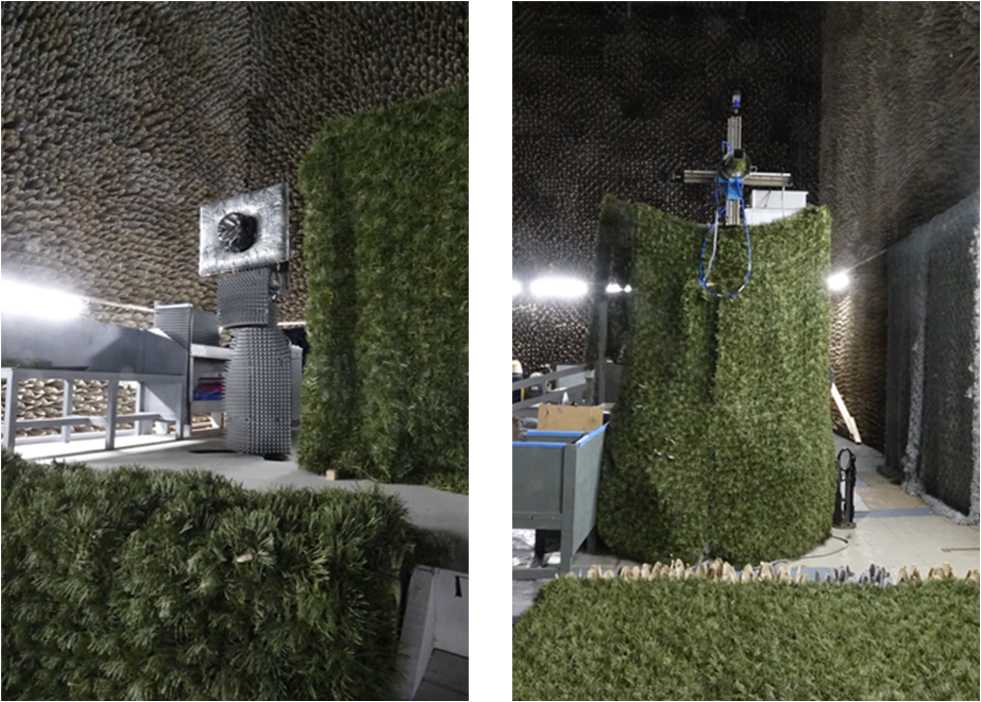

а) Поворотное устройство б) Координатное устройство
Рисунок 1 -Общий вид поворотного и координатного устройств из состава комплекса
электромеханических устройств стенда модификации БИСЯ 411728

а) Поворотное устройство

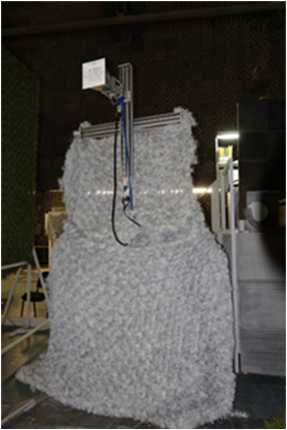

Рисунок 2 - Общий вид поворотного и координатного устройств из состава комплекса электромеханических устройств стенда модификации ОТА 541

б) Координатное устройство

Рисунок 3 - Общий вид поворотного и координатного устройств из состава комплекса электромеханических устройств стенда модификации ОТА 563

б) Координатное устройство

а) Поворотное устройство

б) Координатное устройство

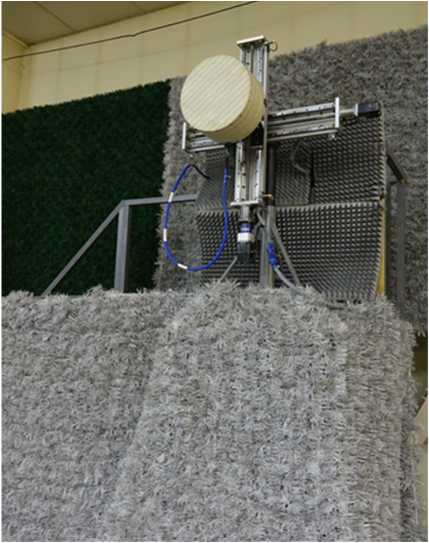

Рисунок 4 - Общий вид поворотного и координатного устройств из состава комплекса электромеханических устройств стенда модификации ОТГ 3220

а) Шкаф А01 б) Шкаф А02
Рисунок 5 - Общий вид шкафов А01 и А02 из состава пульта оператора стенда модификации ОТА 563

Рисунок 6 - Общий вид рабочего места из состава пульта оператора стенда модификации ОТА 563

Рисунок 7 - Общий вид генераторов из состава КРО с указанием мест размещения знака

Генератор преобразователя ПЧ (генератор сигналов E8257D) утверждения типа, знака поверки и заводского номера

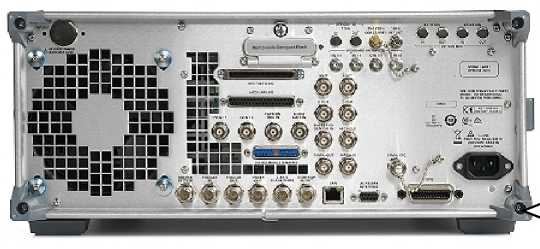

Рисунок 8 - Задняя панель генератора сигналов E8257D с указанием места пломбировки от несанкционированного доступа
Место для пломбировки от несанкционированного доступа
Таблица 5 - Комплектность стенда
Наименование |
Обозначение |
Количество, шт./экз. |
Стенд измерительный в составе: |
ОТА595 |
1 |
Комплекс механических и электромеханических | ||
устройств |
1 | |
Комплекс радиоизмерительного оборудования |
1 | |
Пульт оператора |
1 | |
Специальное ПО |
1 | |
Паспорт |
1 | |
Руководство по эксплуатации |
ОТА 595 РЭ |
1 |
аблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот*, Гц |
от 0,25^109 до 20^109 |
Пределы допускаемой абсолютной погрешности установки частоты, Г ц |
±1-103 |
Дискретность установки частоты, Г ц, не более |
0,0015 |
Мощность сигнала генератора, подаваемая на излучающую антенну, дБ [отн. 1 мВт] |
от -20 до +15 |
Диапазон измерений коэффициента прохождения*, дБ по мощности |
от -10 до +3 |
Пределы допускаемой абсолютной погрешности измерений коэффициента прохождения*, дБ по мощности |
от ±0,13 до ±0,46 |
Диапазон воспроизведения девиации радиопеленгатора по азимуту*, ° |
от -3 до +3 |
Пределы допускаемой абсолютной погрешности воспроизведения девиации радиопеленгатора по азимуту*, ' |
от ±1 до ±5 |
Диапазон воспроизведения девиации радиопеленгатора по элевации (углу места)*, ° |
от -3 до +3 |
Пределы допускаемой абсолютной погрешности воспроизведения девиации радиопеленгатора по элевации (углу места)*, ' |
от ±1 до ±5 |
Диапазон измерения девиации радиопеленгатора по азимуту*, ' |
от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерения девиации радиопеленгатора по азимуту*, ' |
от ±1 до ±30 |
Диапазон измерения девиации радиопеленгатора по элевации (углу места)*, ' |
от -180 до +180 |
Пределы допускаемой абсолютной погрешности измерения девиации радиопеленгатора по элевации (углу места)*, ' |
от ±1 до ±30 |
Диапазон перемещения и позиционирования антенны передающей в горизонтальной плоскости по координате X*, мм |
от -250 до +250 |
Пределы допускаемой абсолютной погрешности позиционирования антенны передающей в горизонтальной плоскости по координате X*, мм |
от ±1 до ±3 |
П Продолжение таблицы 3
Наименование характеристики |
Значение |
Диапазон перемещения и позиционирования антенны передающей в вертикальной плоскости по координате Y*, мм |
от -250 до +250 |
Пределы допускаемой абсолютной погрешности позиционирования антенны передающей в вертикальной плоскости по координате Y*, мм |
от ±1 до ±3 |
Диапазон вращения вокруг оси симметрии антенны передающей вдоль оси излучения по координате I*, ° |
от -270 до +270 |
Пределы допускаемой абсолютной погрешности позиционирования при вращении вокруг оси симметрии антенны передающей вдоль оси излучения по координате I*,° |
от ±1 до ±3 |
Диапазон вращения антенны приемной вокруг строительной оси по координате 5*, ° |
от -270 до +270 |
Пределы допускаемой абсолютной погрешности позиционирования при вращении антенны приемной вокруг строительной оси по координате 5*, ° |
от ±1 до ±3 |
Диапазон вращения антенны приемной вокруг центра вращения изделия в горизонтальной плоскости (прокачки) по координате у*, ° |
от -75 до +75 |
Пределы допускаемой абсолютной погрешности позиционирования при вращении антенны приемной вокруг центра вращения изделия в горизонтальной плоскости (прокачки) по координате у*, ' |
от ±1 до ±3 |
Диапазон вращения изделия в горизонтальной плоскости (прокачка) по координате а*, ° |
от -75 до +75 |
Пределы допускаемой абсолютной погрешности позиционирования при вращении изделия в горизонтальной плоскости (прокачка) по координате а*, ' |
от ±1 до ±3 |
Диапазон вращения изделия в вертикальной плоскости (прокачка) по координате в*, ° |
от -10 до+30 |
Пределы допускаемой абсолютной погрешности позиционирования при вращении изделия в вертикальной плоскости (прокачка) по координате в*, ° |
от ±1 до ± 3 |
Диапазон вращения изделия вокруг его строительной оси по координате е*, ° |
от -270 до +270 |
Пределы допускаемой абсолютной погрешности позиционирования при вращении изделия вокруг его строительной оси по координате е*, ° |
от ±1 до ±3 |
Примечание: * Указаны предельные значения диапазонов и погрешностей измерений и воспроизведения физических величин, значения для конкретной модификации стенда измерительного указаны в его паспорте. |
Таблица 4 -Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры стенда измерительного, мм, не более | |
длина |
25000 |
ширина |
7000 |
высота |
7000 |
Параметры электропитания | |
напряжение переменного тока, В |
от 198 до 242 |
частота переменного тока, Г ц |
от 49 до 51 |
Рабочие условия эксплуатации | |
температура окружающего воздуха, °С |
от +15 до +25 |
относительная влажность окружающего воздуха при температуре | |
+20 °С, %, |
от 50 до 80 |
атмосферное давление, кПа |
от 84 до 106,7 |
