Номер по Госреестру СИ: 87184-22
87184-22 Толщиномеры электромагнитно-акустические
(EM1401)
Назначение средства измерений:
Толщиномеры электромагнитно-акустические EM1401 (далее по тексту -толщиномеры) предназначены для измерений толщины изделий из различных металлов при одностороннем доступе к поверхности контроля.
Внешний вид.
Толщиномеры электромагнитно-акустические
Рисунок № 1
Внешний вид.
Толщиномеры электромагнитно-акустические
Рисунок № 2
Общие сведения
Дата публикации - 24.10.2022
Срок свидетельства - 24.10.2027
Номер записи - 189194
ID в реестре СИ - 1403417
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Толщиномер электромагнитно-акустический ЕМ2210, Толщиномер электромагнитно-акустический ЕМ1401, Толщиномер электромагнитно-акустический EM2210, Толщиномер электромагнитно-акустический EM1401 мод. ЕМ1401UT, Толщиномер электромагнитно-акустический EM1401 мод. EM1401 UT, Толщиномер электромагнитно-акустический EM1401 мод. EM1401, Толщиномер электромагнитно-акустический EM1401 UT, Толщиномер электромагнитно-акустический EM1401, Толщиномер электромагнитно-акустический EM 1401UT, Нет модификации, ЕМ1401, мод. EM1401, ЕМ1401 UT, ЕМ1401, EM1401, мод. EM1401, EM1401 UT, EM1401,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Октанта" (ООО "Октанта")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 316
Выдано извещений - 0
Кол-во периодических поверок - 149
Кол-во средств измерений - 185
Кол-во владельцев - 34
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2669 от 2022.10.24 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Толщиномеры электромагнитно-акустические (EM1401)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Октанта" (ООО "Октанта")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87183-22 24.10.2027 |
Толщиномеры электромагнитно-акустические, EM4000 Общество с ограниченной ответственностью "Октанта" (ООО "Октанта") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
87184-22 24.10.2027 |
Толщиномеры электромагнитно-акустические, EM1401 Общество с ограниченной ответственностью "Октанта" (ООО "Октанта") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
92684-24 19.07.2029 |
Меры моделей дефектов, КМО-1 Общество с ограниченной ответственностью "Октанта" (ООО "Октанта") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
94774-25 28.02.2030 |
Комплексы внутритрубной диагностики, HEATSCAN КМВТД-01 Общество с ограниченной ответственностью "Октанта" (ООО "Октанта") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Бесплатный
Кто поверяет Толщиномеры электромагнитно-акустические (EM1401)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 199 | 42 | 167 | 32 | 0 | 198 | 166 | 32 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КАРЕЛЬСКИЙ ЦСМ" (RA.RU.311501) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "АЗ-И" (RA.RU.312199) | 59 | 8 | 0 | 59 | 0 | 59 | 0 | 59 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "АНК" (RA.RU.310566) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 30 | 30 | 0 | 30 | 0 | 30 | 0 | 30 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Толщиномеры электромагнитно-акустические (EM1401)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Толщиномеры имеют в своем составе программное обеспечение (ПО), с помощью которого осуществляется сбор и обработка результатов измерений.
За метрологически значимое принимается все ПО. ПО устанавливается производителем при производстве, доступ для пользователей к ПО отсутствует и не может быть изменен в процессе эксплуатации.
Защита программного обеспечения толщиномеров соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО толщиномеров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
EM-1401 |
|
Номер версии (идентификационный номер) ПО |
00.01.05 и выше |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Лист № 4
Всего листов 5 Комплектность средства измерения
Таблица 3 -
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Описание работы с прибором» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийТолщиномеры электромагнитно-акустические EM1401. Технические условия. ТУ 26.51.66-001-65968971-2021.
ПравообладательОбщество с ограниченной ответственностью «Октанта» (ООО «Октанта»)
ИНН 7841425639
Адрес юридический: 191014, Санкт-Петербург, ул. Маяковского, д. 22-34
Адрес места осуществления деятельности: 192148, Санкт-Петербург, ул. Ольги Берггольц, д. 34
Телефон: +7 (812) 385-54-28
Web-сайт: www.oktanta-ndt.ru
E-mail: info@oktanta-ndt.ru
Изготовитель
Общество с ограниченной ответственностью «Октанта» (ООО «Октанта») ИНН 7841425639Адрес юридический: 191014, Санкт-Петербург, ул. Маяковского, д. 22-34
Адрес места осуществления деятельности: 192148, Санкт-Петербург, ул. Ольги Берггольц, д. 34
Телефон: +7 (812) 385-54-28
Web-сайт: www.oktanta-ndt.ru
E-mail: info@oktanta-ndt.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») ИНН 9729315781Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Октанта» (ООО «Октанта»)ИНН 7841425639
Адрес юридический: 191014, Санкт-Петербург, ул. Маяковского, д. 22-34
Адрес места осуществления деятельности: 192148, Санкт-Петербург, ул. Ольги Берггольц, д. 34
Телефон: +7 (812) 385-54-28
Web-сайт: www.oktanta-ndt.ru
E-mail: info@oktanta-ndt.ru
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины. Для излучения ультразвуковых волн в ОК и приема их отражений используется сменный электромагнитно-акустический преобразователь (ЭМАП) или пьезоэлектрический преобразователь (ПЭП).
Конструктивно толщиномеры состоят из электронного блока и преобразователя, подключаемого к электронному блоку при помощи кабеля.
Толщиномеры выпускаются в двух модификациях: EM1401 и EM1401 UT. Толщиномеры EM1401 работают с ЭМАП, а толщиномеры EM1401 UT работают как с ЭМАП, так и с ПЭП.
Общий вид толщиномеров приведен на рисунке 1 а) и 1 б).
Пломбирование толщиномеров не предусмотрено.
Заводской номер в числовом формате нанесен на шильд-наклейку, который расположен на задней панели электронного блока толщиномера.
Нанесение знака поверки на толщиномеры не предусмотрено.

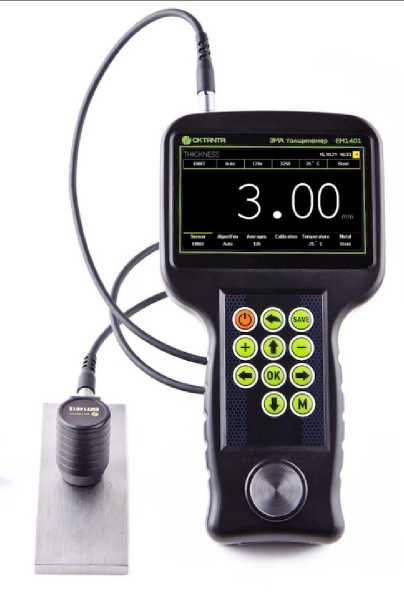

а) толщиномер EM1401, EM1401 UT с подключенным ЭМАП

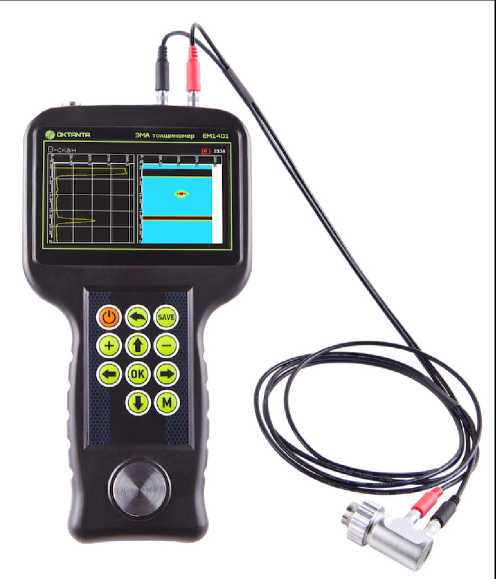

б) толщиномер EM1401 UT с подключенным ПЭП
Рисунок 1 - Общий вид толщиномеров электромагнитно-акустических EM1401
|
Наименование |
Обозначение |
Количество | |
|
EM1401 |
EM1401 UT | ||
|
Толщиномер электромагнитноакустический |
EM1401, EM1401 UT |
1 шт. |
1 шт. |
|
Кейс для транспортировки и хранения прибора |
- |
1 шт. |
1 шт. |
|
Зарядное устройство |
- |
1 шт. |
1 шт. |
|
Преобразователь (ЭМАП) |
EMT14012 |
1 шт. |
1 шт. |
|
Преобразователь (ПЭП) |
EDC10P5F3 |
- |
1 шт. |
|
Преобразователь (ПЭП) |
EDC5P7.2FS10 |
- |
1 шт. |
|
Преобразователь (ПЭП) |
EDC5P10FS15 |
- |
1 шт. |
|
Кабель соединительный |
- |
1 шт. |
2 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
1 шт. |
|
Паспорт |
- |
1 шт. |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений толщины (по стали), мм EM1401 UT (с ПЭП) EDC5P10FS15 EDC5P7.2FS10 EDC10P5F3 EM1401, EM1401 UT (с ЭМАП) EMT14012 |
от 2 до 200 от 1 до 200 от 0,5 до 20 от 2 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм EM1401/ EM1401 UT (с ЭМАП) в диапазоне от 2 до 25 мм включ. в диапазоне св. 25 до 200 мм |
± (0,08+0,001-H) ± (0,1+0,005-И) |
|
EM1401 UT (с ПЭП) в диапазоне от 0,5 до 25 мм включ. в диапазоне св. 25 до 200 мм |
± 0,08 ± (0,1+0,005-H) |
|
H - измеренное значение толщины, мм. | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с |
от 1000 до 9999,9 |
|
Питание осуществляется от встроенного аккумулятора напряжением, В |
3,6 |
|
Габаритные размеры, мм, не более: | |
|
длина |
235 |
|
ширина |
135 |
|
высота |
50 |
|
Масса, кг, не более |
1,0 |
|
Условия эксплуатации: | |
|
температура окружающего воздуха, °С |
от -20 до + 50 |
