Номер по Госреестру СИ: 87101-22
87101-22 Резервуары вертикальные стальные цилиндрические
(РВС-20000)
Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические РВС-20000 (далее - резервуары) предназначены для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 1
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 2
Общие сведения
Дата публикации - 18.10.2022
Срок свидетельства -
Номер записи - 189127
ID в реестре СИ - 1402940
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-20000,
Производитель
Изготовитель - Новокузнецкий завод резервуарных металлоконструкций
Страна - РОССИЯ
Населенный пункт - г.Новокузнецк
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1825 дн.
Приказы РСТ, где упоминается данный тип СИ
№2591 от 2022.10.17 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Резервуары вертикальные стальные цилиндрические (РВС-20000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Новокузнецкий завод резервуарных металлоконструкций
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70658-18 |
Резервуары стальные вертикальные цилиндрические, РВС-20000 Новокузнецкий завод резервуарных металлоконструкций (РОССИЯ г.Новокузнецк) |
ОТ МП |
5 лет |
|
73579-18 |
Резервуары стальные вертикальные цилиндрические, РВС-1000, РВС-10000 Новокузнецкий завод резервуарных металлоконструкций (РОССИЯ г.Новокузнецк) |
ОТ МП |
5 лет |
|
86214-22 |
Резервуары вертикальные стальные цилиндрические, РВС-2000 Новокузнецкий завод резервуарных металлоконструкций (РОССИЯ г.Новокузнецк) |
ОТ МП |
5 лет |
|
86274-22 |
Резервуар вертикальный стальной цилиндрический, РВС-700 Новокузнецкий завод резервуарных металлоконструкций (РОССИЯ г.Новокузнецк) |
ОТ МП |
5 лет |
|
87101-22 |
Резервуары вертикальные стальные цилиндрические, РВС-20000 Новокузнецкий завод резервуарных металлоконструкций (РОССИЯ г.Новокузнецк) |
ОТ МП |
5 лет |
|
90288-23 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-10000 Новокузнецкий завод резервуарных металлоконструкций (РОССИЯ г.Новокузнецк) |
ОТ МП |
5 лет |
|
90744-23 |
Резервуар стальной вертикальный цилиндрический теплоизолированный, РВС-20000 Новокузнецкий завод резервуарных металлоконструкций (РОССИЯ г.Новокузнецк) |
ОТ МП |
5 лет |
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Кто поверяет Резервуары вертикальные стальные цилиндрические (РВС-20000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуары вертикальные стальные цилиндрические (РВС-20000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
47346 | 47346 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательНовокузнецкий завод резервуарных металлоконструкций Адрес: г. Новокузнецк.
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ») ИНН 5835000257Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20.
Телефон/факс: (8412) 49-82-65
Е-mail: info@penzacsm.ru
Web-сайт: www.penzacsm.ru
Принцип действия резервуаров основан на измерении объема нефти и нефтепродуктов в зависимости от уровня его наполнения.
Резервуары представляют собой наземную стальную вертикальную конструкцию цилиндрической формы с наружной теплоизоляцией и стационарной крышей.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки, расположенные в нижней части резервуаров.
Заводской номер нанесен типографским способом в паспорт резервуаров и фотохимическим способом на шильдик резервуаров.
Резервуары с заводскими номерами РМ-3 и РМ-4 расположены по адресу: 192289, г. Санкт-Петербург, ул. Софийская, дом 96, Южная теплоэлектроцентраль филиала «Невский» Публичного акционерного общества «Территориальная генерирующая компания № 1» (ТЭЦ-22 филиала ПАО «ТГК-1»).
Общий вид резервуаров представлен на рисунках 1-2.

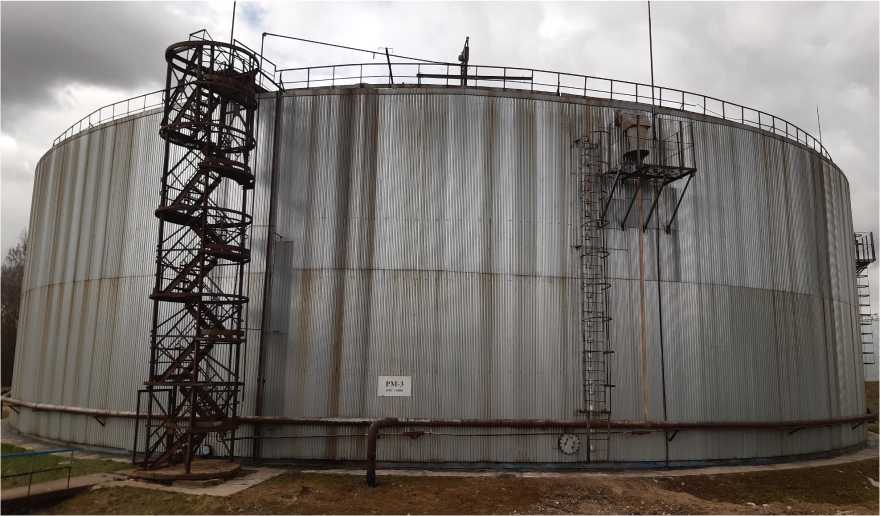

Рисунок 1 - Общий вида резервуара № РМ-3

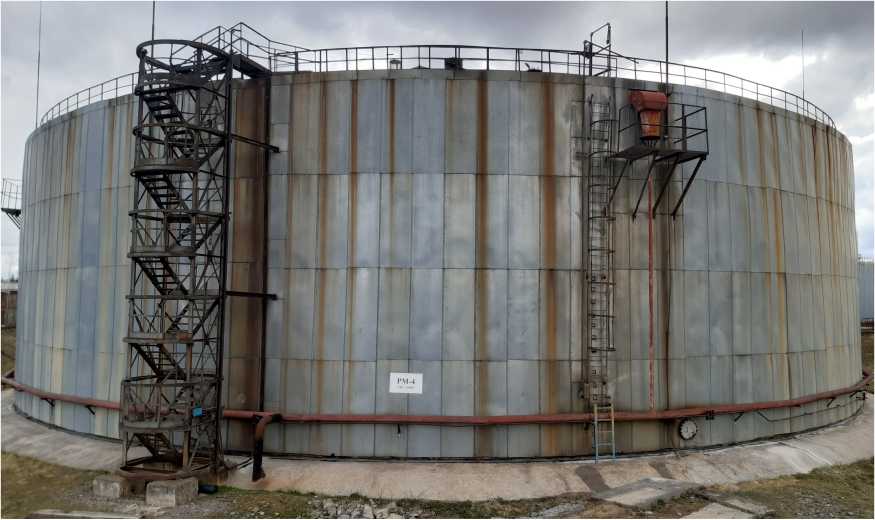

Рисунок 2 - Общий вида резервуара № РМ-4
Знак поверки наносится в градуировочной таблице в виде оттиска поверительного клейма.
Пломбирование резервуаров не предусмотрено.
Таблица 3 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВС-20000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Тип резервуара |
РВС-20000 |
|
Номинальная вместимость, м3 |
20000 |
|
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
от -50 до +50 от 84,0 до 106,7 |
|
Средний срок службы, лет, не менее |
30 |
