Номер по Госреестру СИ: 87064-22
87064-22 Устройства контроля сигналов
(УКС)
Назначение средства измерений:
Устройства контроля сигналов УКС (далее по тексту - устройства) предназначены для измерений напряжения и частоты переменного тока, временных параметров.
Внешний вид.
Устройства контроля сигналов
Рисунок № 1
Внешний вид.
Устройства контроля сигналов
Рисунок № 2
Общие сведения
Дата публикации - 17.10.2022
Срок свидетельства - 14.10.2027
Номер записи - 189090
ID в реестре СИ - 1402873
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД")
Страна - РОССИЯ
Населенный пункт - г. Новосибирск
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2572 от 2022.10.14 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Устройства контроля сигналов (УКС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67862-17 19.06.2027 |
Автоматы диагностики сигнальной установки, АДСУ-24/16 Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД") (РОССИЯ г. Новосибирск) |
ОТ МП |
6 лет |
|
67863-17 19.06.2027 |
Измерители токов и длительностей кодов автоматической локомотивной сигнализации, ИТДК Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД") (РОССИЯ г. Новосибирск) |
ОТ МП |
6 лет |
|
87064-22 14.10.2027 |
Устройства контроля сигналов, УКС Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД") (РОССИЯ г. Новосибирск) |
ОТ МП |
2 года |
|
87065-22 14.10.2027 |
Устройства контроля токов и напряжений, УК Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД") (РОССИЯ г. Новосибирск) |
ОТ МП |
2 года |
|
94920-25 17.03.2030 |
Калибраторы универсальные, СТ-ПСА Общество с ограниченной ответственностью "Фирма "Измерения Телеметрия Диагностика" (ООО "Фирма "ИТД") (РОССИЯ г. Новосибирск) |
ОТ МП |
1 год |
Кто поверяет Устройства контроля сигналов (УКС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройства контроля сигналов (УКС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Встроенное ПО устройств (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики устройств нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство устройств предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
УКС-АЛС |
УКС-АРС | |
|
Идентификационное наименование ПО |
UKALC |
UKARC |
|
Номер версии (идентификационный номер ПО), не ниже |
4.5 |
1.5 |
|
Цифровой идентификатор ПО |
- |
- |
Знак утверждения типа
Знак утверждения типа наноситсяна титульные листы руководства по эксплуатации и этикетки типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в Руководстве по эксплуатации в разделе 2. «Использование по назначению».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 3185-039-23572762-17 «Устройства контроля сигналов УКС. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Фирма «Измерения Телеметрия Диагностика» (ООО «Фирма «ИТД»)
ИНН 5404126086
Место нахождения и адрес юридического лица: 630123, г. Новосибирск, ул. Аэропорт, д. 1, корпус «Б», офис 202
Адрес деятельности: 630123, г. Новосибирск, ул. Аэропорт, д. 1, корпус «Б», офис 202
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)ИНН 9724050186
Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью «Фирма «Измерения Телеметрия Диагностика» (ООО «Фирма «ИТД»)ИНН 5404126086
Место нахождения и адрес юридического лица: 630123, г. Новосибирск, ул. Аэропорт, д. 1, корпус «Б», офис 202
Адрес деятельности: 630123, г. Новосибирск, ул. Аэропорт, д. 1, корпус «Б», офис 202
Изготовители Общество с ограниченной ответственностью «Фирма «Измерения Телеметрия Диагностика» (ООО «Фирма «ИТД»)
ИНН 5404126086
Место нахождения и адрес юридического лица: 630123, г. Новосибирск, ул. Аэропорт, д. 1, корпус «Б», офис 202
Адрес деятельности: 630123, г. Новосибирск, ул. Аэропорт, д. 1, корпус «Б», офис 202
Принцип действия устройств основан на аналого-цифровом преобразовании электрических сигналов, их обработке и хранении, с возможностью последующей передачи в информационные системы.
Устройства применяются в системах контроля, диагностики и регистрации технического состояния устройств железнодорожной автоматики и телемеханики в качестве устройств, осуществляющих селективное измерение среднеквадратического значения напряжения в цепях устройств формирования и передачи сигналов автоматической локомотивной сигнализации и регулировки скорости.
Устройства осуществляет измерение, обработку и передачу оперативной информации по последовательному интерфейсу в концентратор линейного пункта диагностирования для последующей обработки в составе иерархических или автономных систем измерений.
Устройства выпускаются в двух модификациях:
-
- устройства контроля сигналов автоматической локомотивной сигнализации УКС-АЛС;
-
- устройства контроля сигналов автоматического регулирования скорости УКС-АРС. Модификации отличаются функциональностью.
Устройства содержат 8 каналов одновременного селективного измерения среднеквадратического значения переменного напряжения. Каждый канал определяет во входном сигнале сложной формы наличие сигналов с известной частотой, производит независимое измерение их среднеквадратического значения напряжения, производит точное измерение частоты этих сигналов в пределах разброса частоты селекции
Устройства модификации УКС-АЛС также при наличии модуляции дешифрирует её код с определением временных параметров элементов цикла кодирующей последовательности.
Устройства модификации УКС-АРС также по сочетанию присутствующих сигналов определяет индекс кодового сигнала.
Конструктивно устройства представляют собой жесткий каркас с четырьмя стойками для фиксации модуля измерения и модуля цифровой обработки. При креплении на стойки модули соединяются между собой интерфейсным разъёмом. На задней панели каркаса установлен коммутационный разъем, с помощью которого производится подключение устройств к источнику питания, входным сигнальным линиям, земляной шине и последовательному каналу передачи данных. Часть контактов коммутационного разъема задействованы для задания сетевого адреса устройств и установки перемычек согласующих резисторов. С боковых сторон каркас закрывается двумя одинаковыми крышками, образуя, таким образом, единую коробчатую конструкцию.
Устройства пломбируются четырьмя наклейками, обеспечивающими невозможность снятия боковых крышек, а также передней и задней панелей, без их повреждения.
Общий вид устройств, места пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки, место нанесения заводских номеров представлены на рисунках 1 - 2.
Место нанесения заводских (серийных) номеров - на лицевой панели корпуса; способ нанесения - типографская печать на маркировочной табличке; формат - цифровой код, состоящий из арабских цифр.
Место нанесения заводских номеров
Место пломбировки
Место нанесения знака поверки

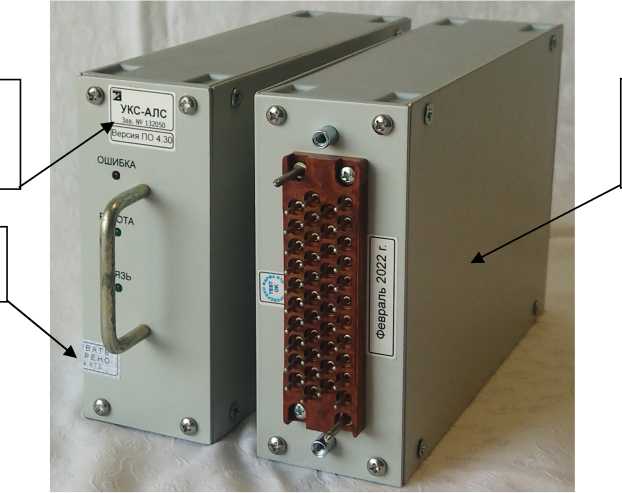

Рисунок 1 - Общий вид устройств УКС-АЛС, мест пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, место нанесения заводских номеров

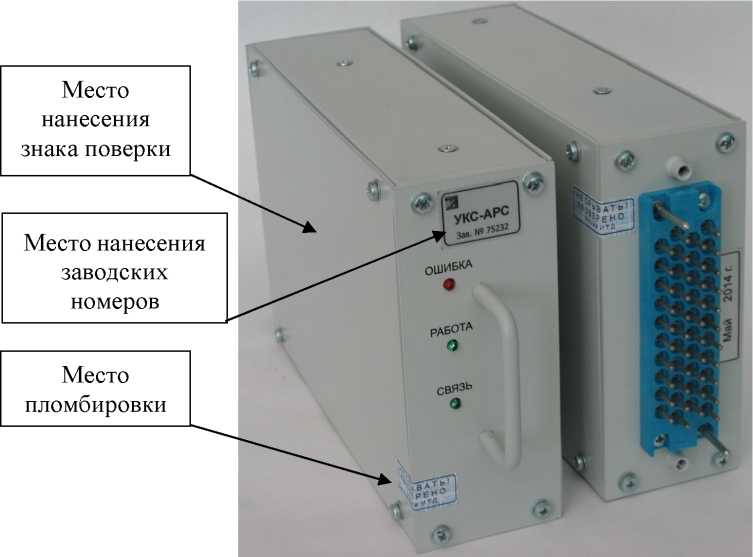

Рисунок 2 - Общий вид устройств УКС-АРС, мест пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки, место нанесения заводских номеров
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Устройство контроля сигналов УКС (модификация по заказу) |
УКВФ.421451.018; УКВФ.421451.013 |
1 шт. |
|
Внутренняя (индивидуальная упаковка) ВУ111А-1 |
УКВФ.323129.002 |
1 шт. |
|
Разъём РП10-42Л-В - розетка с установочной панелью |
6РО.364.024ТУ; УКВФ.741246.001 |
1 шт. 1) |
|
Защитные резисторы С2-29В-2,0-6,81 кОм±0,1 % |
ОЖО.464.099 ТУ |
16 шт. 1) |
|
Защитные резисторы С2-29В-2,0-51,1 кОм±0,1 % |
ОЖО.464.099 ТУ |
16 шт. 1) |
|
Руководство по эксплуатации |
УКВФ.421451.018 РЭ; УКВФ.421451.013 РЭ |
1 экз. 2) |
|
Этикетка |
УКВФ.421451.018 ЭТ; УКВФ.421451.013 ЭТ |
1 экз. |
|
Примечания
| ||
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Устройства УКС-АЛС | |
|
Диапазон измерений немодулированного (модулированного) среднеквадратического значения напряжения, В |
от 7,5 до 250 |
|
Пределы допускаемой основной относительной погрешности измерений немодулированного среднеквадратического значения напряжения переменного тока, % |
±[0,9+0,1’(Uraax/Ux)] |
|
Пределы допускаемой основной относительной погрешности измерений модулированного среднеквадратического значения напряжения переменного тока, % |
±[2,4+0,1’(Uraax/Ux)l |
|
Наименование характеристики |
Значение |
|
Значения частоты переменного тока (частоты селекции), Гц |
25±4; 50±4; 75±4; 174,5±4 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока (частоты селекции), Г ц |
±0,2 |
|
Максимальная длительность элемента импульсной манипулирующей последовательности, с, не более |
1,5 |
|
Пределы допускаемой основной абсолютной погрешности измерений временных параметров импульсной манипулирующей последовательности, мс |
±4 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Устройства УКС-АРС | |
|
Диапазон измерений немодулированного (модулированного) среднеквадратического значения напряжения, В |
от 5 до 150 |
|
Пределы допускаемой основной относительной погрешности измерений немодулированного среднеквадратического значения напряжения переменного тока, % |
±[0,9+0,1-(Umax/Ux)] |
|
Значения частоты переменного тока (частоты селекции), Гц |
50±4; 75±4; 125±4; 175±4; 225±4; 275±4; 300±4; 325±4; 600±4 |
|
Пределы допускаемой основной абсолютной погрешности измерений частоты переменного тока (частоты селекции), Г ц |
±0,5 |
|
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха в рабочих условиях измерений на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Примечания Umax - верхнее значение диапазона измерений напряжения, В; Ux - измеренное значение напряжения, В | |
Таблица 3 - Общие технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В |
20 |
|
- частота переменного тока, Гц |
50 |
|
- напряжение постоянного тока, В |
24 |
|
Габаритные размеры (длинахвысотахширина), мм, не более |
51x124x230 |
|
Масса, кг, не более |
1,2 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С |
от +15 до +25 |
|
- относительная влажность воздуха, % |
от 30 до 80 |
|
Рабочие условия измерений: - температура окружающего воздуха, °С |
от +1 до +40 |
|
- относительная влажность воздуха, % |
до 80 |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
70 000 |
