Номер по Госреестру СИ: 87053-22
87053-22 Резервуар вертикальный стальной цилиндрический
(РВС-2000)
Назначение средства измерений:
Резервуар вертикальный стальной цилиндрический РВС-2000 предназначен для измерений объема нефти, пластовой воды, а также для их приема, хранения и отпуска.
Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 1
Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 2
Внешний вид.
Резервуар вертикальный стальной цилиндрический
Рисунок № 3
Общие сведения
Дата публикации - 11.10.2022
Срок свидетельства -
Номер записи - 189072
ID в реестре СИ - 1402683
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РВС-2000,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Завод металлических конструкций" (ООО "ЗМК")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2533 от 2022.10.11 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Резервуар вертикальный стальной цилиндрический (РВС-2000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Завод металлических конструкций" (ООО "ЗМК")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87053-22 |
Резервуар вертикальный стальной цилиндрический, РВС-2000 Общество с ограниченной ответственностью "Завод металлических конструкций" (ООО "ЗМК") (РОССИЯ г. Пермь) |
ОТ МП |
5 лет |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Резервуар вертикальный стальной цилиндрический (РВС-2000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НЕФТЕАВТОМАТИКА" (RA.RU.310667) | 1 | 1 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Резервуар вертикальный стальной цилиндрический (РВС-2000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 «Методика измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Газпромнефть-Заполярье» (ООО «Газпромнефть-Заполярье»)
ИНН 7728720448
Адрес: 625048, Тюменская область, г. Тюмень, ул. 50 лет Октября, д. 8Б, каб. 2001
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)ИНН 0278005403
Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а
Телефон: +7 (843) 567-20-10; +7-800-700-78-68
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Принцип действия резервуара вертикального стального цилиндрического РВС-2000 основан на заполнении его нефтью или пластовой водой до определенного уровня, соответствующего объему нефти или пластовой воды согласно градуировочной таблице резервуара.
Тип резервуара вертикального стального цилиндрического РВС-2000 - наземный, теплоизолированный.
Резервуар вертикальный стальной цилиндрический РВС-2000 представляет собой сварной металлический сосуд в форме вертикального цилиндра, оборудованный приемораздаточными устройствами и люками.
Заполнение и выдача нефти или пластовой воды осуществляется через приемнораздаточные устройства.
Резервуар вертикальный стальной цилиндрический РВС-2000 расположен на территории УПН Чаяндинского НГКМ Ленский район Саха Якутия.
Резервуар вертикальный стальной цилиндрический РВС-2000 имеет заводской номер 187. Заводской номер типографическим методом нанесен на информационную табличку, расположенную на периметральном ограждении резервуара вертикального стального цилиндрического РВС-2000, и наносится типографским способом в паспорт резервуара вертикального стального цилиндрического РВС-2000.
Пломбирование резервуара вертикального стального цилиндрического РВС-2000 не предусмотрено.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
Общий вид резервуара вертикального стального цилиндрического РВС-2000, фотография заводского номера и фотография замерного люка представлены на рисунках 1, 2 и 3.

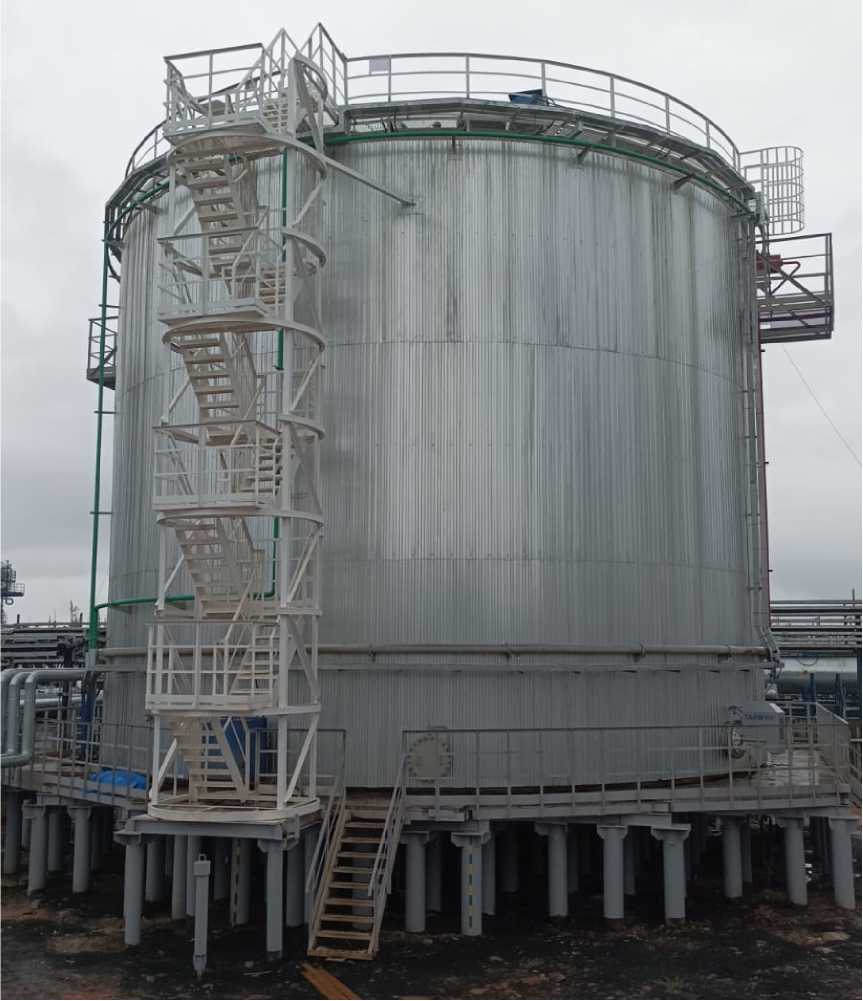

Рисунок 1 - общий вид РВС-2000

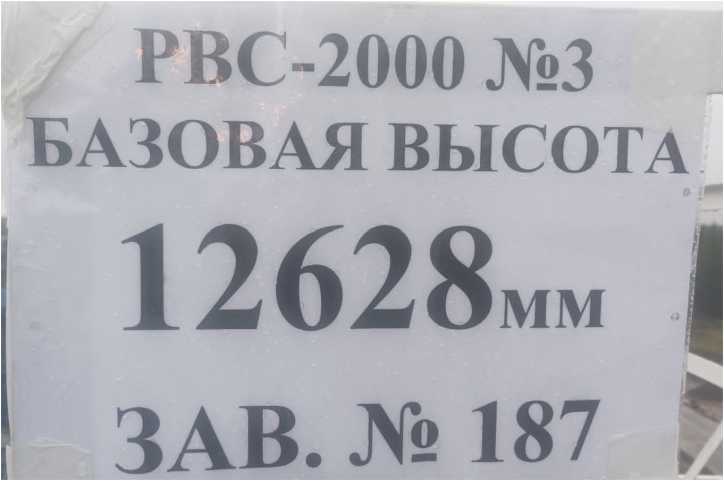

Рисунок 2 - табличка с заводским номером РВС-2000

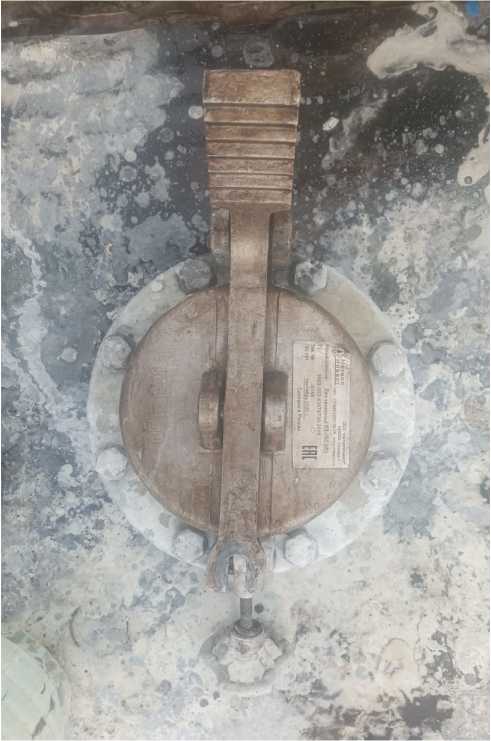

Рисунок 3 - замерной люк РВС-2000
Лист № 4
Всего листов 5
Таблица 3 -
|
Наименование и условные обозначения |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический РВС-2000, заводской номер 187 |
РВС-2000 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
2000 |
|
Пределы допускаемой относительной погрешности | |
|
определения вместимости резервуара, %: | |
|
- при поверке электронно-оптическим методом |
±0,20 |
|
- при поверке геометрическим методом |
±0,25 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
нефть по ГОСТ Р 51858-2002, пластовая вода |
|
Базовая высота, мм |
12628 |
|
Диапазон температуры окружающего воздуха, °С |
от - 61,1 до + 39,2 |
