Номер по Госреестру СИ: 87013-22
87013-22 Спектрофлуориметры
(FL)
Назначение средства измерений:
Спектрофлуориметры FL (далее по тексту - спектрофлуориметры) предназначены для измерений интенсивности люминесцентного излучения и количественного химического анализа органических и неорганических веществ.
Внешний вид.
Спектрофлуориметры
Рисунок № 1
Внешний вид.
Спектрофлуориметры
Рисунок № 2
Общие сведения
Дата публикации - 10.10.2022
Срок свидетельства - 07.10.2027
Номер записи - 189013
ID в реестре СИ - 1402572
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация FL6500, мод. FL 6500,
Производитель
Изготовитель - Компания PerkinElmer, Inc.
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2519 от 2022.10.07 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Спектрофлуориметры (FL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
87013-22 Спектрофлуориметры (FL) Компания PerkinElmer, Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
54152-13 Анализаторы жидкости люминесцентно-фотометрические (Флюорат-02) ООО "Люмэкс-Маркетинг" (РОССИЯ г.С.-Петербург) |
|
87013-22 Спектрофлуориметры (FL) Компания PerkinElmer, Inc. (СОЕДИНЕННЫЕ ШТАТЫ ) |
83299-21 Анализаторы жидкости люминесцентно-фотометрические ("Флюорат-02") Общество с ограниченной ответственностью "Люмэкс" (ООО "Люмэкс") (РОССИЯ г. Санкт-Петербург) |
Кто поверяет Анализаторы жидкости люминесцентно-фотометрические ("Флюорат-02")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 3 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализаторы жидкости люминесцентно-фотометрические ("Флюорат-02")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление процессом измерения и обработки выходной информации в спектрфлуориметре осуществляется с помощью встроенного специального ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Spectrum FL |
|
Номер версии (идентификационный номер) ПО |
не ниже 1 |
Конструкция средств измерений исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель спектрофлуориметра в виде наклейки.
Лист № 4
Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в главе 4 «Установка», раздел «Процедура работы» документа «Спектрофлуо-риметры FL. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к спектрофлуориметрам FL ГОСТ 8.735.0-2011 «Государственная поверочная схема для средств измерений содержания компонентов в жидких и твердых веществах и материалах. Основные положения»;
Стандарт предприятия компании PerkinElmer, Inc., США.
Правообладатель Компания PerkinElmer, Inc., США Адрес: 710 Bridgeport Avenue Shelton, CT 06484-4794 U.S.A. Телефон (факс): +1-781-663-6900
Web-сайт: www.perkinelmer.com
Изготовитель
Компания PerkinElmer, Inc., СШААдрес: 710 Bridgeport Avenue Shelton, CT 06484-4794 U.S.A.
Телефон (факс): +1-781-663-6900
Web-сайт: www.perkinelmer.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес: 141570, Московская область, г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
Компания PerkinElmer, Inc., США Адрес: 710 Bridgeport Avenue Shelton, CT 06484-4794 U.S.A. Телефон (факс): +1-781-663-6900Web-сайт: www.perkinelmer.com
Принцип действия спектрофлуориметров основан на измерении интенсивности оптического излучения, возникающего либо вследствие образования продуктов химических реакций в возбуждённом состоянии, либо вследствие облучения образца излучением с определённой длиной волны, причём интенсивность излучения связана с концентрацией определяемого вещества.
Спектрофлуориметры выпускаются в двух модификациях FL6500 и FL8500.
Конструкция спектрофлуориметра включает в себя:
-
- источник возбуждения люминесценции (импульсная ксеноновая лампа);
-
- монохроматоры возбуждения и регистрации люминесценции типа Монка-Джиллисона с дифракционными решётками;
-
- кюветное отделение для кювет с длиной оптического пути 10 мм;
-
- систему регистрации;
-
- систему электропитания.
Спектрофлуориметры выполнены в едином корпусе настольного исполнения и управляются с помощью внешнего IBM-совместимого компьютера и специализированного программного обеспечения (далее - ПО), позволяющего спектрофлуориметру работать в режимах измерения флуоресценции, фосфоресценции, хемилюминесценции и биолюминесценции. Модификации спектрофлуориметров FL6500 и FL8500 отличаются друг от друга некоторыми техническими характеристики.
Спектрофлуориметры могут комплектоваться большим набором специальных приспособлений, в том числе для термостатирования и охлаждения образцов.
Заводские (серийные) номера указываются на паспортной табличке на задней стороне спектрометра. Заводской номер имеет буквенно-цифровой формат и наносится типографским способом, знак поверки наносится фронтальную панель прибора.
Общий вид спектрофлуориметров с указанием мест нанесения знака утверждения типа, заводского номера, знака поверки представлен на рисунке 1. Пломбировка не предусмотрена.
Идентификационные данные спектрофлуориметров, в том числе обозначение, заводской номер и дата изготовления, отражены в маркировке, нанесенной в виде нестираемой этикетки на заднюю панель корпуса. Места нанесения идентификационных данных указаны на рисунке 2
Место нанесения
знака поверки

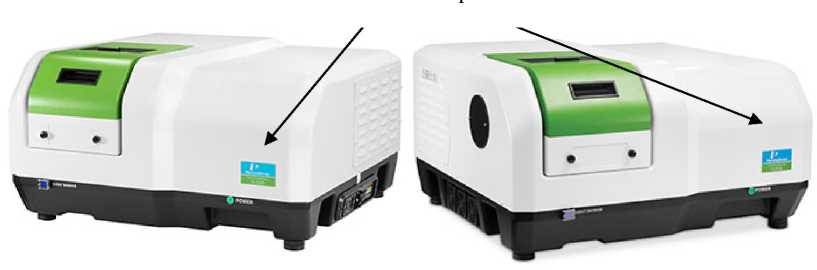

а) модификация FL6500 б) модификация FL8500
Рисунок 1 - Общий вид спектрофлуориметров с указанием места нанесения знака

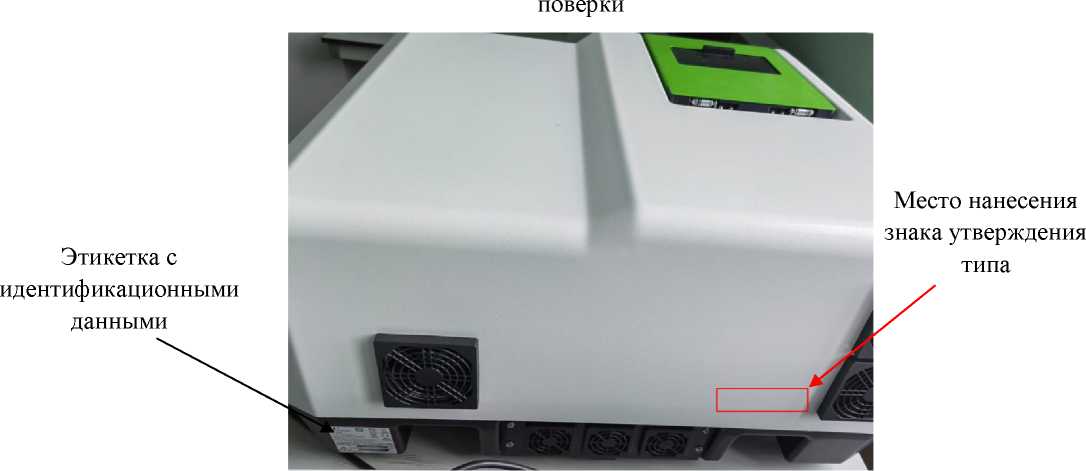

Рисунок 2 - Задняя панель спектрофлуориметров FL6500 и FL8500 с указанием мест нанесения идентификационных данных, включая дату изготовления, и знака
утверждения типа
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел обнаружения фенола, мг/дм3 |
0,005 |
|
Предел допускаемого относительного среднего квадратического отклонения случайной составляющей погрешности измерений массовой концентрации фенола, % |
5 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации фенола, мг/дм3 |
±(0,05^атт + 0,03)* |
|
Отношение сигнал/шум для полосы комбинационного рассеивания воды при длине волны возбуждающего излучения 350 нм и ширине щели возбуждения и эмиссии по 10 нм: - модификация FL6500 |
750:1 |
|
- модификация FL8500 |
4000:1 |
|
* ^^атт - аттестованное значение массовой концентрации фенола, мг/дм3 | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Скорость сканирования, нм/мин: - модификация FL6500 |
24000 |
|
- модификация FL8500 |
60000 |
|
Спектральный диапазон длин волн возбуждения и эмиссии, нм |
от 200 до 900 |
|
Спектральная ширина щели, нм |
1; 2,5; 5; 10; 20 |
|
Выходной интерфейс |
USB |
|
Параметры электрического питания: - напряжение сети переменного тока, В |
от 198 до 240 |
|
- частота переменного тока, Гц |
от 49 до 51 |
|
Габаритные размеры, мм, не более: | |
|
-высота |
360 |
|
-ширина |
640 |
|
- длина |
660 |
|
Масса, кг |
47 |
|
Рабочие условия эксплуатации: -температура окружающей среды, °C |
от +15 до +25 |
|
-относительная влажность окружающей при температуре 25 °C, % |
от 25 до 75 |
|
-атмосферное давление, кПа |
от 96 до 104 |
