Номер по Госреестру СИ: 86946-22
86946-22 Полуприцеп-цистерна
(877721)
Назначение средства измерений:
Полуприцеп-цистерна 877721 (далее - ШЩ) предназначена для измерений объема нефти, нефтепродуктов и других жидкостей.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Внешний вид.
Полуприцеп-цистерна
Рисунок № 3
Общие сведения
Дата публикации - 03.10.2022
Срок свидетельства -
Номер записи - 188956
ID в реестре СИ - 1402462
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ППЦ 877721,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ФоксТанк Моторс" (ООО "ФоксТанк Моторс")
Страна - РОССИЯ
Населенный пункт - Нижегородская обл., г. Кстово
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Каталог типов СИ АРШИН" сортирует типы СИ в зависимости от выбранной области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2426 от 2022.09.30 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Полуприцеп-цистерна (877721)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ФоксТанк Моторс" (ООО "ФоксТанк Моторс")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79764-20 |
Полуприцепы-цистерны, Durag Общество с ограниченной ответственностью "ФоксТанк Моторс" (ООО "ФоксТанк Моторс") (РОССИЯ Нижегородская обл., г. Кстово) |
ОТ МП |
1 год |
|
80771-20 |
Полуприцепы-цистерны, Вm 212А.3 Общество с ограниченной ответственностью "ФоксТанк Моторс" (ООО "ФоксТанк Моторс") (РОССИЯ Нижегородская обл., г. Кстово) |
ОТ МП |
1 год |
|
82377-21 |
Полуприцепы-цистерны, 877721 Общество с ограниченной ответственностью "ФоксТанк Моторс" (ООО "ФоксТанк Моторс") (РОССИЯ Нижегородская обл., г. Кстово) |
ОТ МП |
1 год |
|
82376-21 |
Полуприцепы-цистерны, 966611 Общество с ограниченной ответственностью "ФоксТанк Моторс" (ООО "ФоксТанк Моторс") (РОССИЯ Нижегородская обл., г. Кстово) |
ОТ МП |
1 год |
|
86946-22 |
Полуприцеп-цистерна, 877721 Общество с ограниченной ответственностью "ФоксТанк Моторс" (ООО "ФоксТанк Моторс") (РОССИЯ Нижегородская обл., г. Кстово) |
ОТ МП |
1 год |
|
87622-22 |
Полуприцепы-цистерны, 966611 Общество с ограниченной ответственностью "ФоксТанк Моторс" (ООО "ФоксТанк Моторс") (РОССИЯ Нижегородская обл., г. Кстово) |
ОТ МП |
2 года |
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Кто поверяет Полуприцеп-цистерна (877721)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВЕГА-СЕРВИС" (RA.RU.314528) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Полуприцеп-цистерна (877721)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку методом лазерной гравировки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «ФоксТанк Моторс»
(ООО «ФоксТанк Моторс»)
ИНН 5261068651
Юридический адрес: 603000, г. Нижний Новгород, ул. Максима Горького, д. 77, кв. 60 Место осуществления деятельности: 607650, Нижегородская обл., Кстовский р-н., г. Кстово, ул. Магистральная, д. 4б
Изготовитель
Общество с ограниченной ответственностью «ФоксТанк Моторс» (ООО «ФоксТанк Моторс»)ИНН 5261068651
Юридический адрес: 603000, г. Нижний Новгород, ул. Максима Горького, д. 77, кв. 60 Место осуществления деятельности: 607650, Нижегородская обл., Кстовский р-н., г. Кстово, ул. Магистральная, д. 4б
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Омской области» (ФБУ «Омский ЦСМ») ИНН 5502029980Адрес: 644116, г. Омск, ул. 24 Северная, д. 117-А
Правообладатель
Общество с ограниченной ответственностью «ФоксТанк Моторс»(ООО «ФоксТанк Моторс»)
ИНН 5261068651
Юридический адрес: 603000, г. Нижний Новгород, ул. Максима Горького, д. 77, кв. 60 Место осуществления деятельности: 607650, Нижегородская обл., Кстовский р-н., г. Кстово, ул. Магистральная, д. 4б
Принцип действия ППЦ основан на ее заполнении жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоит из теплоизолированной стальной сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения внутри цистерны установлены волнорезы. К верхней части обечайки корпуса цистерны ППЦ приварена заливная горловина с установленным указателем уровня налива.
ППЦ является транспортной мерой полной вместимости. Указатель уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива и включает в себя: заливную горловину с указателем уровня; съемную крышку горловины с заливным люком и дыхательным клапаном, донный клапан, кран шаровой, рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеется надпись «ОГНЕОПАСНО», знак ограничения максимальной скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
К ППЦ данного типа относится ППЦ серийный номер 2277 (VIN X89877721L0EY9097).
Серийный номер в виде цифрового обозначения и VIN номер в виде буквенноцифрового обозначения, обеспечивающие идентификацию средства измерений, нанесены на маркировочную табличку ударным способом.
Общий вид ППЦ представлен на рисунке 1.
Общий вид маркировочной таблички ППЦ с указанием мест нанесения серийного номера, VIN номера и знака утверждения типа представлен на рисунке 2.
Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлена на рисунке 3.
Место нанесения знака утверждения типа
Место нанесения
VIN номера
Место нанесения серийного номера
Рисунок 1 - Общий вид ППЦ
Рисунок 2 - Общий вид маркировочной таблички ППЦ
с указанием мест нанесения серийного номера, VIN номера и знака утверждения типа

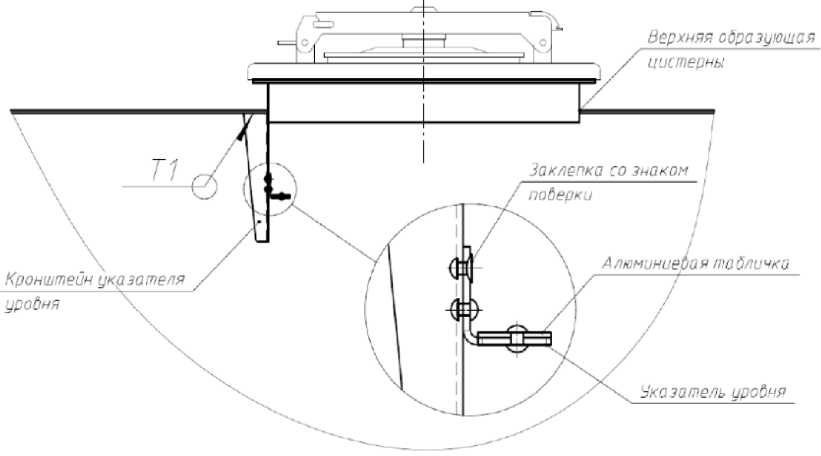

Указатель урабня
Кронштейн указателя / уробня \
Заклепка со знаком I
------------------------------------------------------------------------------------------------------ !
поберки I
\о
/
А люминиеба я та дли чка
верхняя образующая цистерны
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость цистерны, м3 |
38 |
|
Пределы допускаемой относительной погрешности цистерны, % |
± 0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более |
± 1,5 |
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Технически допустимая максимальная масса, кг |
43400 |
|
Масса в снаряженном состоянии, кг, не более |
9100 |
|
Условия эксплуатации: температура окружающей среды, °С |
от -45 до +40 |
