Номер по Госреестру СИ: 86892-22
86892-22 Аттенюаторы ступенчатые программируемые
(Обозначение отсутствует)
Назначение средства измерений:
Аттенюаторы ступенчатые программируемые (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи.
Внешний вид.
Аттенюаторы ступенчатые программируемые
Рисунок № 1
Внешний вид.
Аттенюаторы ступенчатые программируемые
Рисунок № 2
Внешний вид.
Аттенюаторы ступенчатые программируемые
Рисунок № 3
Внешний вид.
Аттенюаторы ступенчатые программируемые
Рисунок № 4
Внешний вид.
Аттенюаторы ступенчатые программируемые
Рисунок № 5
Внешний вид.
Аттенюаторы ступенчатые программируемые
Рисунок № 6
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на переднюю панель в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 3 документа «Аттенюаторы ступенчатые программируемые. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Стандарт предприятия «Единые технические и метрологические требования на аттенюаторы ступенчатые программируемые», компания «Keysight Technologies, Inc.», США.
ПравообладательКомпания «Keysight Technologies, Inc.», США
Адрес: 1400 Fountaingrove Parkway Santa Rosa, CA 95403-1738, United States Телефон: +1 800 829-4444
Факс: +1 800 829-4433
Web-сайт: http://www.keysight.com
E-mail: usa_orders@keysight.com
Изготовитель
Компания «Keysight Technologies Malaysia Sdn. Bhd.», c/o Hana Microelectronics Public Company Limited, ТаиландАдрес: Northern Region Industrial Estate, 101/2 Moo 4, Chiangmai-Lampang Road, T. Baanklang, A. Muang, Lamphun 51000 , Thailand
Телефон (факс): + 1800-888 848; +1800-801 664
Web-сайт: http://www.keysight.com
E-mail: tm_ap@keysight.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)ИНН 5044000102
Адрес: 141570, Московская обл., Солнечногорский р-н, г. Солнечногорск, рабочий поселок Менделеево, промзона ВНИИФТРИ
Телефон (факс): +7 (495) 526-63-00
Web-сайт: http://www.vniiftri.ru
Е-mail: office@vniiftri.ru
Правообладатель
Компания «Keysight Technologies, Inc.», СШААдрес: 1400 Fountaingrove Parkway Santa Rosa, CA 95403-1738, United States Телефон: +1 800 829-4444
Факс: +1 800 829-4433
Web-сайт: http://www.keysight.com
E-mail: usa_orders@keysight.com
Конструктивно аттенюаторы выполнены в виде настольных приборов. Аттенюаторы выпускаются в модификациях 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M, отличающихся частотным и динамическим диапазонами устанавливаемых ослаблений.
Аттенюаторы выполнены в виде отрезка коаксиальной линии передачи с встроенными тонкопленочными резисторами для поглощения мощности электромагнитных колебаний и переключателем кулачкового типа, предназначенного для подключения секций аттенюаторов. Переключение секций производится электромеханическим способом при помощи миниатюрных соленоидов.
В основу принципа работы аттенюаторов положена способность резистивной вставки в линии передачи рассеивать (ослаблять) часть проходящей электромагнитной энергии.
Подключение аттенюаторов к источнику сигнала и нагрузке может производиться в любом направлении.
Аттенюаторы могут иметь дополнительные опции, приведенные в таблице 1.
Таблица 1 - Перечень опций
Обозначение опций |
Описание опции |
004 |
Оба коннектора типа 3,5 мм (розетка-розетка) |
006 |
Оба коннектора типа 2,92 мм (розетка-розетка) |
011 |
Напряжение переключения от 4,5 до 7 В, ток переключения 325 мА (при 5 В), сопротивление 17 Ом |
015 |
Напряжение переключения от 13 до 20 В, ток переключения 188 мА (при 15 В), сопротивление 80 Ом |
024 |
Напряжение переключения от 20 до 30 В, ток переключения 125 мА (при 24 В), сопротивление 190 Ом |
001 |
Оба коннектора N-типа |
002 |
Оба коннектора типа 3,5 мм |
003* |
Оба коннектора типа APC-7 |
Продолжение таблицы 1
Обозначение опций |
Описание опции |
100 |
Оба коннектора типа 2,4 мм (вилка-розетка) |
101 |
Оба коннектора типа 2,4 мм (розетка-розетка) |
104 |
Оба коннектора типа 3,5 мм (вилка-розетка) |
106 |
Оба коннектора типа 2,92 мм (вилка-розетка) |
11713В/С |
Драйвер аттенюатора/ коммутатора-блок управления программируемыми ступенчатыми аттенюаторами |
060 |
Управляющий разъем 12 выводный типа «Викинг» |
016 |
Управляющий разъем типа 14 выводный типа DAP |
* - не применяется для модели 8495G |
Для предотвращения несанкционированного доступа к внутренним частям аттенюаторов один из винтов крепления корпуса пломбируется.
Самоклеящаяся этикетка с заводским (серийным) номером, состоящим из буквенноцифирного обозначения, однозначно идентифицирующим каждый экземпляр аттенюаторов размещена на задней панели. Отсутствует возможность нанесения знака поверки непосред-
ственно на аттенюаторы.
Внешний вид аттенюаторов с указанием мест нанесения знака утверждения типа и места пломбирования от несанкционированного доступа представлен на рисунках 1 - 4. Заводской номер указывается задней панели аттенюаторов.
Рисунок 1 - Внешний вид аттенюаторов 8494G, 8495G, 8494H, 8495H, 8496H
Место пломбирования |
Место нанесения заводского номера |
Место нанесения знака утверждения типа |
Место пломбирования |
Место нанесения заводского номера |
Место нанесения знака утверждения типа |

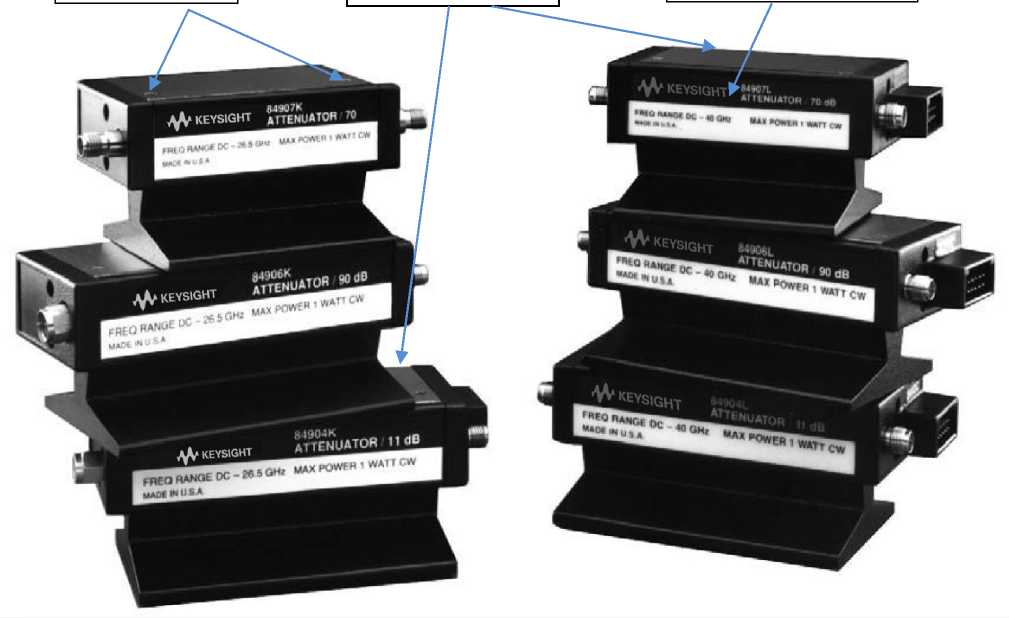

Рисунок 2 - Внешний вид аттенюаторов 84904K, 84906K, 84907K, 84904L, 84906L, 84907L
Место нанесения знака утверждения типа
Место нанес ения заводского номера
Место пломбирования
Рисунок 3 - Внешний вид аттенюаторов 84904M, 84905M, 84908M
Рисунок 4 - Внешний вид аттенюаторов 8497К, 8495К
Таблица 5 - Комплектность аттенюаторов
Наименование |
Обозначение |
Количество |
Аттенюатор ступенчатый программируемый |
модификация 8494G, 8495G, 8496G, 8494H, 8495H, 8496H, 8495K, 8497K, 84904K, 84906K, 84907K, 84904L, 84906L, 84907L, 84904M, 84905M, 84908M |
1 шт. * |
Руководство по эксплуатации |
- |
1 экз. |
* По заказу |
аттенюаторов приведены в таблицах
2 - 4.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификаций аттенюаторов | |||
8494G |
8495G |
8496G |
8494H | |
Диапазон частот, ГГ ц |
от 0 до 4 |
от 0 до 18 | ||
Значение ослабления, дБ |
от 0 до 11 |
от 0 до 70 |
от 0 до 110 |
от 0 до 11 |
Шаг ослабления, дБ |
1 |
10 |
10 |
1 |
Максимальное значение КСВН на частотах от 0 до 4 ГГц включ. |
1,5 |
1,35 |
1,5 |
1,5 |
св. 4 до 6 ГГц включ. |
1,5 | |||
св. 6 до 8 ГГц включ. |
1,5 | |||
св. 8 до 12,4 ГГц включ. |
1,6 | |||
св. 12,4 до 18 ГГц включ. |
1,9 | |||
св. 18 до 26,5 ГГц |
- | |||
Вносимые потери, дБ |
0,6+0,09-F* |
0,4+0,07-F |
0,6+0,09-F |
0,6+0,09-F |
Продолжение таблицы 2
Наименование характеристики |
Значение для модификаций аттенюаторов | |||
8495H |
8496H |
8495K |
8497K | |
Диапазон частот, ГГ ц |
от 0 до 18 |
от 0 до 26,5 | ||
Значение ослабления, дБ |
от 0 до 70 |
от 0 до 110 |
от 0 до 70 |
от 0 до 90 |
Шаг ослабления, дБ |
10 |
10 |
10 |
10 |
Максимальное значение КСВН на частотах от 0 до 4 ГГц включ. |
1,35 |
1,5 |
1,25 |
1,25 |
св. 4 до 6 ГГц включ. |
1,35 |
1,5 |
1,25 |
1,25 |
св. 6 до 8 ГГц включ. |
1,35 |
1,5 |
1,45 |
1,45 |
св. 8 до 12,4 ГГц включ. |
1,5 |
1,6 |
1,45 |
1,45 |
св. 12,4 до 18 ГГц включ. |
1,7 |
1,9 |
1,90 |
1,60 |
св. 18 до 26,5 ГГц |
- |
- |
2,20 |
1,80 |
Вносимые потери, дБ |
0,4+0,07-F |
0,6+0,09-F |
0,4+0,09-F |
0,4+0,09-F |
Продолжение таблицы 2
Наименование характеристики |
Значение для модификаций аттенюаторов | |||||
84904K |
84906K |
84907K |
84904L |
84906L |
84907L | |
Диапазон частот , ГГ ц |
от 0 до 40 | |||||
Значение ослабления, дБ |
от 0 до 11 |
от 0 до 90 |
от 0 до 70 |
от 0 до 11 |
от 0 до 90 |
от 0 до 70 |
Шаг ослабления, дБ |
1 |
10 |
10 |
1 |
10 |
10 |
Максимальное значение |
Опция |
Опция |
Опция |
Опция |
Опция |
Опция 101 |
КСВН на частотах |
004 |
004 |
004 |
101 |
101 |
1,25 |
от 0 до 12,4 ГГц включ. |
1,3 |
1,3 |
1,25 |
1,3 |
1,3 |
1,5 |
св. 12,4 до 34 ГГц включ. |
1,7 |
1,7 |
1,5 |
1,7 |
1,7 |
1,7 |
св. 34 до 40 ГГц включ. |
- |
- |
- |
1,8 |
1,8 |
- |
св. 40 до 50 ГГц |
- |
- |
- |
- |
- | |
Опция |
Опция |
Опция |
Опция |
Опция |
Опция | |
104 |
104 |
104 |
006 |
006 |
006 | |
от 0 до 12,4 ГГц включ. |
1,3 |
1,3 |
1,25 |
1,5 |
1,5 |
1,4 |
св. 12,4 до 34 ГГц включ. |
1,7 |
1,7 |
1,5 |
1,9 |
1,9 |
1,7 |
св. 34 до 40 ГГц |
- |
- |
- |
2,0 |
2,0 |
1,9 |
Опция |
Опция |
Опция | ||||
100 |
100 |
100 | ||||
от 0 до 12,4 ГГц включ. |
- |
- |
- |
1,3 |
1,3 |
1,25 |
св. 12,4 до 34 ГГц включ. |
- |
- |
- |
1,7 |
1,7 |
1,5 |
св. 34 до 40 ГГц |
- |
- |
- |
1,8 |
1,8 |
1,7 |
Опция |
Опция |
Опция | ||||
106 |
106 |
106 | ||||
от 0 до 12,4 ГГц включ. |
- |
- |
- |
1,5 |
1,5 |
1,4 |
св. 12,4 до 34 ГГц включ. |
- |
- |
- |
1,9 |
1,9 |
1,7 |
св. 34 до 40 ГГц |
- |
- |
- |
2,0 |
2,0 |
1,9 |
Вносимые потери на частотах, дБ от 0 до 40 ГГц включ. |
0,8+0,04Т |
0,8+0,04Т |
0,6+0,03-F |
0,8+0,04Т |
0,8+0,04Т |
0,6+0,03Т |
св. 40 до 50 ГГц |
- |
- |
- |
- |
- |
- |
Наименование характеристики |
Значение характеристики для модификаций аттенюаторов | ||
84904M |
84905M |
84908M | |
Диапазон частот , ГГц |
от 0 до 50 | ||
Значение ослабления, дБ |
от 0 до 11 |
от 0 до 60 |
от 0 до 65 |
Шаг ослабления, дБ |
1 |
10 |
5 |
Максимальное значение КСВН на частотах от 0 до 12,4 ГГц включ. |
1,3 |
1,25 |
1,3 |
св. 12,4 до 34 ГГц включ. |
1,7 |
1,5 |
1,7 |
св. 34 до 40 ГГц включ. |
1,8 |
1,7 |
1,8 |
св. 40 до 50 ГГц |
3,0 |
2,6 |
3,0 |
от 0 до 12,4 ГГц включ. |
- |
- |
- |
св. 12,4 до 34 ГГц включ. |
- |
- |
- |
св. 34 до 40 ГГц |
- |
- |
- |
от 0 до 12,4 ГГц включ. |
- |
- |
- |
св. 12,4 до 34 ГГц включ. |
- |
- |
- |
св. 34 до 40 ГГц |
- |
- |
- |
от 0 до 12,4 ГГц включ. |
- |
- |
- |
св. 12,4 до 34 ГГц включ. |
- |
- |
- |
св. 34 до 40 ГГц |
- |
- |
- |
Вносимые потери на частотах, дБ от 0 до 40 ГГц включ. св. 40 до 50 ГГц |
0,8+0,04-F 3,0 |
0,6+0,03-F 2,6 |
0,8+0,04-F 3,0 |
* - F - рабочая частота, ГГц |
Таблица 3 - Метрологические характеристики
Установленное значение ослабления для моделей аттенюаторов, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций аттенюаторов на частотах, дБ | ||||
8494G |
8494H |
8495G | |||
8494G, 8494H |
8495G, 8495H, 8496G, 8496H |
от 0 до 4 ГГц |
от 0 до 12,4 ГГц включ. |
св.12,4 до 18 ГГц |
от 0 до 4 ГГц |
1 |
10 |
±0,2 |
±0,3 |
±0,7 |
±0,2 |
2 |
20 |
±0,2 |
±0,3 |
±0,7 |
±0,4 |
3 |
30 |
±0,3 |
±0,4 |
±0,7 |
±0,5 |
4 |
40 |
±0,3 |
±0,4 |
±0,7 |
±0,7 |
5 |
50 |
±0,3 |
±0,5 |
±0,7 |
±0,8 |
6 |
60 |
±0,3 |
±0,5 |
±0,8 |
±1,0 |
7 |
70 |
±0,4 |
±0,6 |
±0,8 |
±1,2 |
8 |
80 |
±0,4 |
±0,6 |
±0,8 |
- |
9 |
90 |
±0,4 |
±0,6 |
±0,8 |
- |
10 |
100 |
±0,4 |
±0,6 |
±0,9 |
- |
11 |
110 |
±0,5 |
±0,7 |
±0,9 |
- |
Установленное значение ослабления для моделей аттенюаторов, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций аттенюаторов на частотах, дБ | |||||
8495H |
8496G |
8496H | ||||
8494G, 8494H |
8495G, 8495H, 8496G, 8496H |
от 0 до 12,4 ГГц включ. |
св.12,4 до 18 ГГц |
от 0 до 4 ГГц |
от 0 до 12,4 ГГц включ. |
св. 12,4 до 18 ГГц |
1 |
10 |
±0,5 |
±0,6 |
±0,2 |
±0,5 |
±0,6 |
2 |
20 |
±0,7 |
±0,8 |
±0,4 |
±0,7 |
±0,8 |
3 |
30 |
±0,9 |
±1,2 |
±0,5 |
±0,9 |
±1,2 |
4 |
40 |
±1,2 |
±1,6 |
±0,7 |
±1,2 |
±1,6 |
5 |
50 |
±1,5 |
±2,0 |
±0,8 |
±1,5 |
±2,0 |
6 |
60 |
±1,8 |
±2,4 |
±1,0 |
±1,8 |
±2,4 |
7 |
70 |
±2,1 |
±2,8 |
±1,2 |
±2,1 |
±2,8 |
8 |
80 |
- |
- |
±1,3 |
±2,4 |
±3,2 |
9 |
90 |
- |
- |
±1,5 |
±2,7 |
±3,6 |
100 |
- |
- |
±1,6 |
±3,0 |
±4,0 | |
110 |
- |
- |
±1,8 |
±3,3 |
±4,4 |
Продолжение таблицы 3
У становленное значение ослабления, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций на частотах, дБ | |||
8495K | ||||
от 0 до 6 ГГц включ. |
св. 6 до 12,4 ГГц включ. |
св. 12,4 до 18 ГГц включ. |
св. 18 до 26,5 ГГц | |
10 |
±0,3 |
±0,4 |
±0,5 |
±0,7 |
20 |
±0,5 |
±0,5 |
±0,6 |
±0,8 |
30 |
±0,6 |
±0,7 |
±0,8 |
±1,0 |
40 |
±0,7 |
±0,9 |
±1,1 |
±1,5 |
50 |
±0,8 |
±1,0 |
±1,2 |
±1,6 |
60 |
±1,0 |
±1,3 |
±1,4 |
±1,9 |
70 |
±1,1 |
±1,5 |
±1,7 |
±2,3 |
80 |
- |
- |
- |
- |
90 |
- |
- |
- |
- |
У становленное значение ослабления, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций аттенюаторов на частотах, дБ | |||
8497K | ||||
от 0 до 6 ГГц включ. |
св. 6 до 12,4 ГГц включ. |
св. 12,4 до 18 ГГц включ. |
св. 18 до 26,5 ГГц | |
10 |
±0,3 |
±0,4 |
±0,5 |
±0,7 |
20 |
±0,5 |
±0,5 |
±0,6 |
±0,8 |
30 |
±0,6 |
±0,7 |
±0,8 |
±1,0 |
40 |
±0,7 |
±0,9 |
±1,1 |
±1,5 |
50 |
±0,8 |
±1,0 |
±1,2 |
±1,6 |
60 |
±1,0 |
±1,3 |
±1,4 |
±1,9 |
70 |
±1,1 |
±1,5 |
±1,7 |
±2,3 |
80 |
±1,1 |
±1,6 |
±1,8 |
±2,5 |
90 |
±1,2 |
±1,7 |
±2,1 |
±2,8 |
Продолжение таблицы 3
Установленное значение ослабления для моделей аттенюаторов, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций аттенюаторов на частотах, дБ | |||||
84908М |
84904K, 84904L, 84904М |
84908М |
84904К, 84904L | |||
от 0 до 40 ГГц включ. |
св. 40 до 50 ГГц |
от 0 до 18 ГГц включ. |
св. 18 до 26,5 ГГц включ. |
св. 26,5до 40 ГГц | ||
5 |
1 |
±0,5 |
±0,7 |
±0,35 |
±0,40 |
±0,60 |
10 |
2 |
±0,5 |
±0,7 |
±0,45 |
±0,50 |
±0,60 |
15 |
3 |
±0,6 |
±0,8 |
±0,55 |
±0,70 |
±0,80 |
20 |
4 |
±0,6 |
±0,8 |
±0,55 |
±0,70 |
±0,80 |
25 |
5 |
±0,7 |
±1,0 |
±0,55 |
±0,70 |
±0,80 |
30 |
6 |
±0,7 |
±1,0 |
±0,55 |
±0,70 |
±0,90 |
35 |
7 |
±1,0 |
±1,3 |
±0,60 |
±0,80 |
±1,10 |
40 |
8 |
±1,0 |
±1,3 |
±0,60 |
±0,80 |
±1,10 |
45 |
9 |
±1,2 |
±1,5 |
±0,65 |
±0,85 |
±1,20 |
50 |
10 |
±1,2 |
±1,5 |
±0,70 |
±0,90 |
±1,30 |
55 |
11 |
±1,6 |
±1,8 |
±0,80 |
±1,10 |
±1,50 |
60 |
- |
±1,6 |
±1,8 |
- |
- |
- |
65 |
- |
±1,8 |
±2,0 |
- |
- |
- |
Установленное значение ослабления для моделей аттенюаторов, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций аттенюаторов на частотах, дБ | ||||
84908М |
84904K, |
84904М | |||
84904L, 84904М |
от 0 до 18 ГГц включ. |
св. 18 до 26,5 ГГц включ. |
св. 26,5 до 40 ГГц включ. |
св. 40 до 50 ГГц | |
5 |
1 |
±0,35 |
±0,40 |
±0,60 |
±0,60 |
10 |
2 |
±0,45 |
±0,50 |
±0,60 |
±0,70 |
15 |
3 |
±0,55 |
±0,70 |
±0,80 |
±0,80 |
20 |
4 |
±0,55 |
±0,70 |
±0,80 |
±0,80 |
25 |
5 |
±0,55 |
±0,70 |
±0,80 |
±0,80 |
30 |
6 |
±0,55 |
±0,70 |
±0,90 |
±0,90 |
35 |
7 |
±0,60 |
±0,80 |
±1,10 |
±1,10 |
40 |
8 |
±0,60 |
±0,80 |
±1,10 |
±1,10 |
45 |
9 |
±0,65 |
±0,85 |
±1,20 |
±1,20 |
50 |
10 |
±0,70 |
±0,90 |
±1,30 |
±1,30 |
55 |
11 |
±0,80 |
±1,10 |
±1,50 |
±1,50 |
60 |
- |
- |
- |
- |
- |
65 |
- |
- |
- |
- |
- |
Продолжение таблицы 3
Установленное значение ослабления, дБ |
Пределы допускаемой абсолютной погрешности установки ослабления (относительно опорного значения 0 дБ) для модификаций аттенюаторов на частотах, дБ | ||
84907K, 84907L, 84906К, 84906L |
84905М | ||
от 0 до 40 ГГ ц включ. |
св. 40 до 50 ГГц | ||
10 |
±0,5 |
±0,5 |
±0,7 |
20 |
±0,6 |
±0,6 |
±0,8 |
30 |
±0,7 |
±0,7 |
±1,0 |
40 |
±1,0 |
±1,0 |
±1,3 |
50 |
±1,2 |
±1,2 |
±1,5 |
60 |
±1,6 |
±1,6 |
±1,8 |
70 |
±1,8 |
- |
- |
80 |
±2,7 |
- |
- |
90 |
±2,9 |
- |
- |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации | |
- температура окружающего воздуха, 0С |
от +15 до +35 |
- относительная влажность окружающего воздуха, %, | |
не более |
80 |
Габаритные размеры, мм, не более | |
- 8494G, 8494H, 8495К, 8496G, 8496H, 8497K | |
ширина |
144 |
высота |
42 |
длина |
55 |
- 8495G, 8495H | |
ширина |
116 |
высота |
42 |
длина |
55 |
- 84904K, 84904L, 84906K, 84906L | |
ширина |
111 |
высота |
42 |
длина |
42 |
- 84907K, 84907L | |
ширина |
92 |
высота |
42 |
длина |
42 |
- 84904М, 84905М, 84908М | |
ширина |
94 |
высота |
42 |
длина |
42 |
Масса, г, не более | |
- 8494G, 8494H, 8495К, 8496G, 8496H, 8497K |
454 |
- 8495G, 8495H |
340 |
- 84904K, 84904L, 84906K, 84906L, 84904М, 84908М |
291 |
- 84907K, 84907L, 84905М |
229 |
