Принцип действия ИС при измерении массы нефтепродукта основан на прямом методе динамических измерений массы и основан на измерении силы Кориолиса, возникающей в трубках расходомера массового при прохождении через них измеряемой среды. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массовому расходу, а изменение резонансной частоты собственных колебаний этих трубок - плотности. Объемный расход и объем определяются на базе измеренных значений массового расхода, массы и плотности нефтепродукта. Выходные электрические сигналы с расходомеров массовых поступают на соответствующие входы контроллера логического, который обрабатывает их по реализованному в нем алгоритму и преобразует в значения массы, массового расхода, объема, объемного расхода и плотности нефтепродуктов. Измерение температуры нефтепродукта осуществляется при помощи датчика температуры или термопреобразователя сопротивления в комплекте с преобразователем измерительным, выходные электрические сигналы которых поступают на соответствующие входы контроллера логического.

ИС состоит из 18 автономных блоков (заводские № ОН1ПН1, ОН1ПН2, ОН1ПН3, ОН1ПН4, ОН2ПН1, ОН2ПН2, ОН2ПН3, ОН2ПН4, ОН3ПН1, ОН3ПН2, ОН3ПН3, ОН4ПН1, ОН4ПН2, ОН4ПН3, ОН5ПН1, ОН5ПН2, ОН5ПН3, ОН5ПН4), которые включают в свой состав:

• - измерительные каналы (далее - ИК);

• - технологическая обвязка;

• - верхний уровень, который состоит из сервера на базе CIMPLICITY Server и автоматизированного рабочего места оператора на базе CIMPLICITY Viewer (далее - АРМ оператора) (общее для всех автономных блоков).

В состав ИК входят первичные измерительные преобразователи (далее - ИП) и система обработки информации (далее - СОИ). Состав ИК ИС указан в таблице 1.

Таблица 1 - Состав ИК ИС

Технологическая обвязка обеспечивает оптимальные режимы работы первичных ИП

ИК и включает в свой состав:

• - измерительная линия, представляющая собой трубопровод для установки первичных ИП ИК;

• - электронасосный агрегат для перекачки нефтепродукта;

• - задвижки с электроприводом;

• - фильтр-газоотделитель для отделения газов, скапливающихся в подающем трубопроводе;

• - запорная арматура и обратный клапан;

• - пост налива.

Верхний уровень включает в свой состав:

• - сервер, на котором устанавливается программный продукт CIMPLICITY Server и базы данных SQL о постах налива, резервуарах, автоцистернах, потребителях;

• - АРМ оператора, на которых устанавливается программный продукт CIMPLICITY Viewer;

• - монитор;

• - клавиатуру для задания доз;

• - принтер для распечатки товарно-транспортных накладных.

Оператор по коду доступа идентифицируется и получает право проводить процессы налива, используя информацию с верхнего уровня, баз данных и визуализацию на мониторе. По окончании процесса дает команду на распечатку товарно-транспортных накладных по согласованной с заказчиком форме.

СОИ обеспечивает:

• - отпуск нефтепродуктов по заданной дозе объема;

• - учет отпущенного количества нефтепродукта по каждому посту налива;

• - индикацию измерительной и технологической информации;

• - протоколирование работы ИС и действий оператора.

Общий вид ИС представлен на рисунке 1.

Рисунок 1 - Общий вид ИС

Заводской номер ИС, состоящий из арабских цифр, и знак утверждения типа наносятся на маркировочную табличку на корпусе шкафа СОИ методом лазерной гравировки. Заводской номер автономного блока, состоящий из арабских цифр и букв русского алфавита, наносится на маркировочную табличку на корпусе поста налива методом лазерной гравировки. Места нанесения знака утверждения типа и заводских номеров приведены на рисунках 2 и 3. Пломбирование шкафа СОИ осуществляется с помощью проволоки, проведенной через специальное отверстие, и пластмассовой (свинцовой) пломбы. Схема пломбировки шкафа СОИ от несанкционированного доступа представлена на рисунке 4. Пломбирование крышек электронного преобразователя 83 Promass осуществляется с помощью контровочной проволоки, проведенной через специальное отверстие винтов, фиксирующих отвинчивание крышек, и пластмассовой (свинцовой) пломбы. Знак поверки наносится на свидетельство о поверке ИС и на пломбу, установленную в соответствии с рисунком 5.

Рисунок 2 - Места нанесения знака утверждения типа и заводского номера ИС

Система измерительная нефтебазы г. Подольск АО «РН-Москва»

Заводской номер 2022-01

Автономный блок

Заводской номер ОН1ПН1’*~

Рисунок 3 - Места нанесения заводского номера автономного блока ИС

Рисунок 4 - Схема пломбировки шкафа СОИ

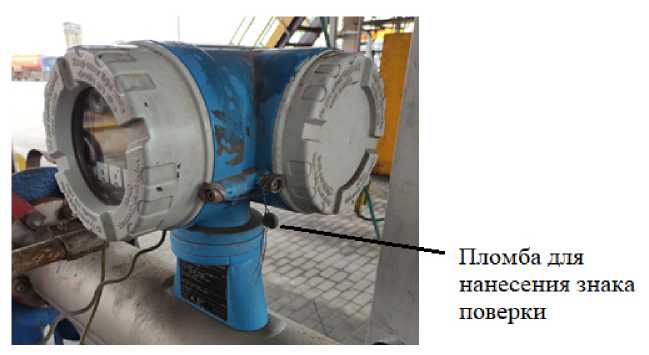

Рисунок 5 - Схема пломбировки электронного преобразователя 83 Promass

Таблица 5 -

Таблица 3 - Метрологические характеристики ИС

Таблица 4 - Основные технические характеристики ИС
