Номер по Госреестру СИ: 86725-22
86725-22 Счетчик газа турбинный
(ТМЕ400)
Назначение средства измерений:
Счетчик газа турбинный ТМЕ400 (далее по тексту - счетчик) предназначен для измерений и преобразований объемного расхода объема неагрессивных и горючих газов.
Внешний вид.
Счетчик газа турбинный
Рисунок № 1
Внешний вид.
Счетчик газа турбинный
Рисунок № 2
Общие сведения
Дата публикации - 09.09.2022
Срок свидетельства -
Номер записи - 188732
ID в реестре СИ - 1401960
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТМЕ400,
Производитель
Изготовитель - RMG Messtechnik GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№2228 от 2022.09.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Счетчик газа турбинный (ТМЕ400)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Счетчик газа турбинный (ТМЕ400)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 1 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчик газа турбинный (ТМЕ400)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счетчик имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.
Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
RMGViewTME |
|
Номер версии (идентификационный номер) ПО |
no Pro9 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
no Pro9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
ACCESS E |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный руководства по эксплуатации типографским способом
Лист № 4 Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 4 «Работа» руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерения абсолютного давления в диапазоне 1-10’1-1-107 Па».
ПравообладательRMG Messtechnik GmbH, Германия
Адрес: 35510, Butzbach, Otto-Hahn-StraBe 5, Germany
Тел.: +49 (0) 6033-897-0
E-mail: info@rmg.com
Web-сайт: www.rmg.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес: 142300, Россия, московская область, г. Чехов, симферопольское шоссе, д. 2, литера А, пом. 1
Тел.: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
RMG Messtechnik GmbH, ГерманияАдрес: 35510, Butzbach, Otto-Hahn-StraBe 5, Germany
Тел.: +49 (0) 6033-897-0
E-mail: info@rmg.com
Web-сайт: www.rmg.com
Изготовители RMG Messtechnik GmbH, Германия
Адрес: 35510, Butzbach, Otto-Hahn-StraBe 5, Germany
Тел.: +49 (0) 6033-897-0
E-mail: info@rmg.com
Web-сайт: www.rmg.com
К данному типу средства измерений относится счетчик газа турбинный ТМЕ модификации ТМЕ400-VC с серийным номером 814858.
Принцип действия счетчика основан на взаимодействии крыльчатки первичного преобразователя (далее по тексту - ПП) с движущимся по нему потоком газа. С помощью крыльчатки осевая скорость потока газа преобразуется в угловую скорость вращения. Скорость вращения крыльчатки пропорциональна объемному расходу газа, а число оборотов крыльчатки - объему газа, прошедшему через ПП.
Конструктивно счетчик состоит из ПП, термометра сопротивления платинового типа Pt100, датчика абсолютного давления и измерительного блока (далее по тексту - ИБ).
ПП представляет собой корпус, в проточной части которого установлена аксиальная турбинка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока среды (газа). Во внешней части корпуса находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения. Вычислитель расхода представляет собой микропроцессорный преобразователь, предназначенный для усиления и преобразования сигнала ПП, для дальнейшего преобразования по каналам связи: аналоговым и(или) цифровым.
Серийный номер счетчика в виде цифрового кода, состоящий из арабских цифр, нанесен на информационную этикетку типографским методом.
Знак поверки счетчика наносится на свидетельство о поверке в соответствии с действующим Порядком проведения поверки, а также в виде оттиска клейма поверителя в виде пломбы.

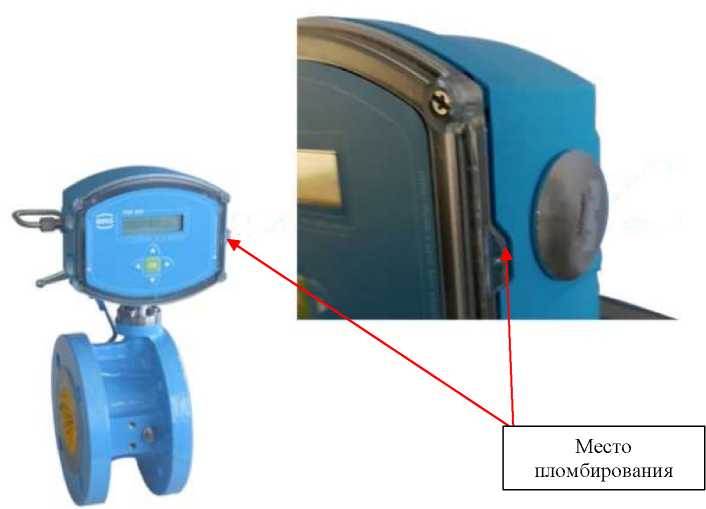

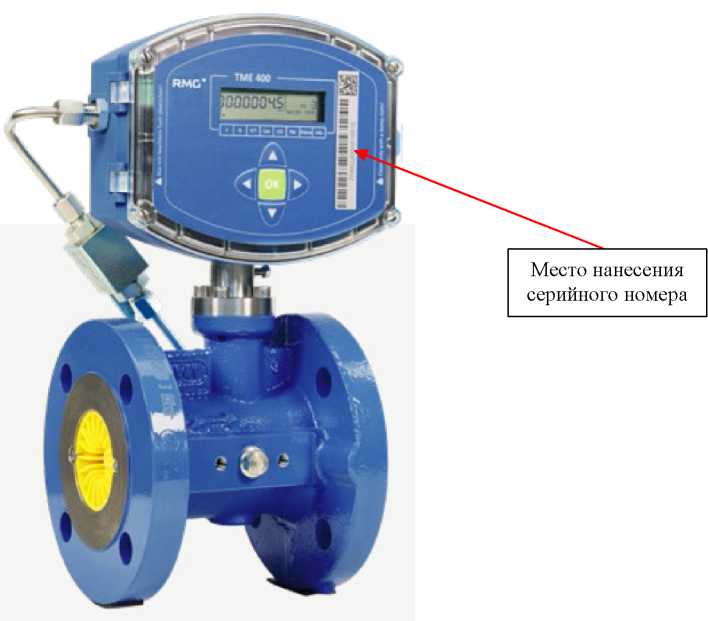

Общий вид счетчика, место пломбирования и место нанесения серийного номера представлены на рисунке 1.
