Номер по Госреестру СИ: 86553-22
86553-22 Приборы измерительные
("PerformanceBox")
Назначение средства измерений:
Приборы измерительные «PerformanceBox» (далее - приборы) предназначены для измерения собственной скорости движения.
Внешний вид.
Приборы измерительные
Рисунок № 1
Внешний вид.
Приборы измерительные
Рисунок № 2
Внешний вид.
Приборы измерительные
Рисунок № 3
Программное обеспечение
Функционирование приборов осуществляется под управлением программного обеспечения (далее - ПО) PerformanceBox Software.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1- Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PerformanceBox Software |
Номер версии (идентификационный номер) ПО |
не ниже 1.8.2 |
Цифровой идентификатор ПО |
- |
Лист № 3
Всего листов 4
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 2.4 «Устройство и работа» документа «Прибор измерительный «PerformanceBox»». Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Техническая документация изготовителя.
Компания «RACELOGIC Ltd.», Великобритания
Адрес: Unit 10-11 Swan Business Centre, Osier Way, Buckingham, Buckinghamshire, UK
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская область, город Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ».
Принцип действия приборов основан на параллельном приеме и обработке сигналов глобальной навигационной спутниковой системы и вычислении на основе обработанных данных значений собственной скорости движения. Значения собственной скорости движения отображаются на экране прибора, а также записываются в log-файлы на карту памяти.
Приборы представляют собой устройства, выполненные в цельном корпусе с экраном, в состав которых входит встроенный приемник сигналов глобальных навигационных спутниковых систем, со встроенной спутниковой антенной. Приборы имеют возможность подключения внешней спутниковой антенны.

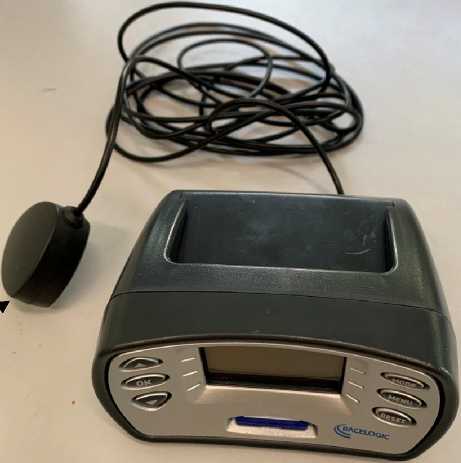

Общий вид приборов представлен на рисунке 1.
Внешняя спутниковая антенна
Рисунок 1 - Общий вид приборов
Схема маркировки приборов представлена на рисунке 2.
Место маркировки
Рисунок 2 - Схема маркировки

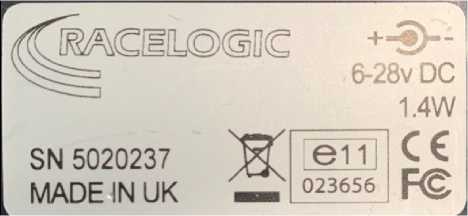

Серийный номер наносится на прямоугольную самоклеящуюся этикетку, расположенную на тыльной стороне корпуса приборов, типографским способом. Формат нанесения серийного номера буквенно-числовой. Пример маркировки приборов представлен на рисунке 3.
Рисунок 3 - Пример маркировки приборов
Пломбирование приборов не предусмотрено. Знак поверки на приборы не наносится.
К приборам измерительным «PerformanceBox» данного типа относятся приборы измерительные «PerformanceBox» сер. №№ SN 5020237, SN 5020481, SN 5024199, SN 5018512.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений собственной скорости движения, км/ч |
от 0 до 160 |
Пределы допускаемой абсолютной инструментальной погрешности измерений собственной скорости движения, км/ч |
±0,1 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более: - длина |
113 |
- ширина |
63 |
- высота |
93 |
Масса, кг, не более |
0,225 |
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +50 |
