Номер по Госреестру СИ: 86498-22
86498-22 Резервуары вертикальные стальные цилиндрические
(РВС-3000)
Назначение средства измерений:
Резервуары вертикальные стальные цилиндрические РВС-3000 (далее - резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 1

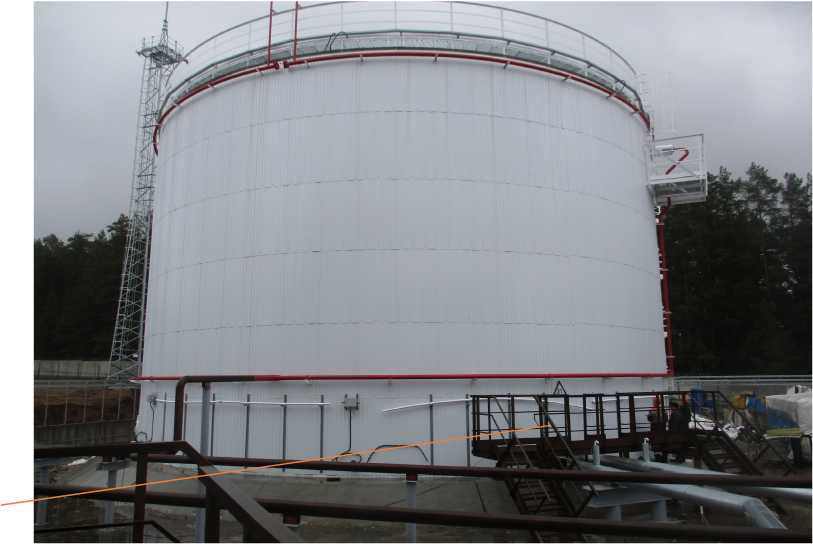

Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 2
Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 3

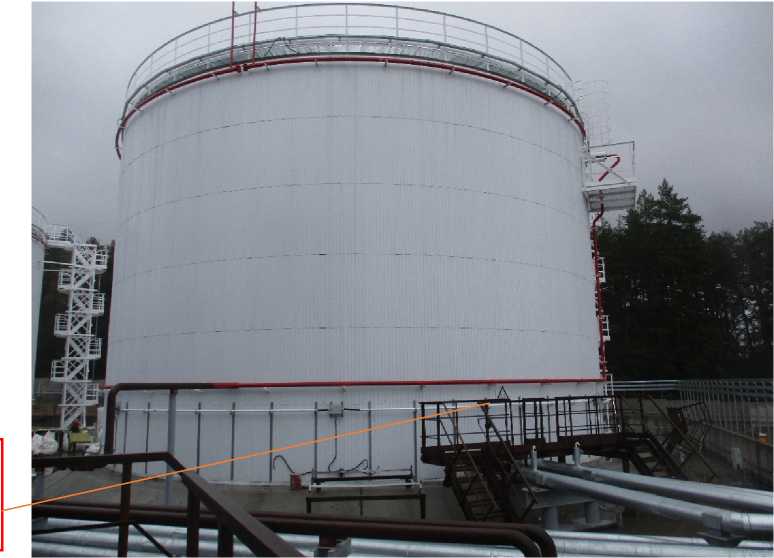

Внешний вид.
Резервуары вертикальные стальные цилиндрические
Рисунок № 4
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. 7.5 «Метод измерений» паспорта резервуара
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Завод «Промстроймет»
(ООО «Завод «Промстроймет»)
ИНН 6317132769
Юридический адрес: 443030, Самарская область, г. Самара, Чернореченская ул., д. 6а, офис 2
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им.Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им.Д.И. Менделеева»Юридический адрес: 190005, Россия, Санкт-Петербург Московский пр., 19
Фактический адрес: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-ая Азинская, д. 7 «а»
Резервуары представляют собой стальной сосуд в виде стоящего цилиндра с днищем, стационарный с кровлей, вертикальная стенка резервуаров закрыта слоем теплоизоляции.
Принцип действия резервуаров основан на заполнении его нефтью или нефтепродуктом до произвольного уровня, соответствующих определенным объемам (вместимостям), приведенных в градуировочной таблице резервуара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в нижней части резервуаров.
Резервуары не имеют в конструкции частей влияя на которые могут быть изменены результаты измерений.
Заводские номера в виде цифрового обозначения, состоящего из арабских цифр, наносятся типографским способом в паспорт резервуаров и методом аэрографии на вертикальную стенку резервуаров.
К резервуарам данного типа относятся резервуары вертикальные стальные цилиндрические с заводскими номерами 30, 31, 32, 33, расположенные по адресу Удмуртская Республика, Камбарский район, п. Борок, ул. Ленина.
Общий вид резервуаров с указанием мест нанесения заводского номера приведены на рисунках 1, 2, 3, 4.
Нанесение знака поверки на резервуары не предусмотрено.
Заводской номер

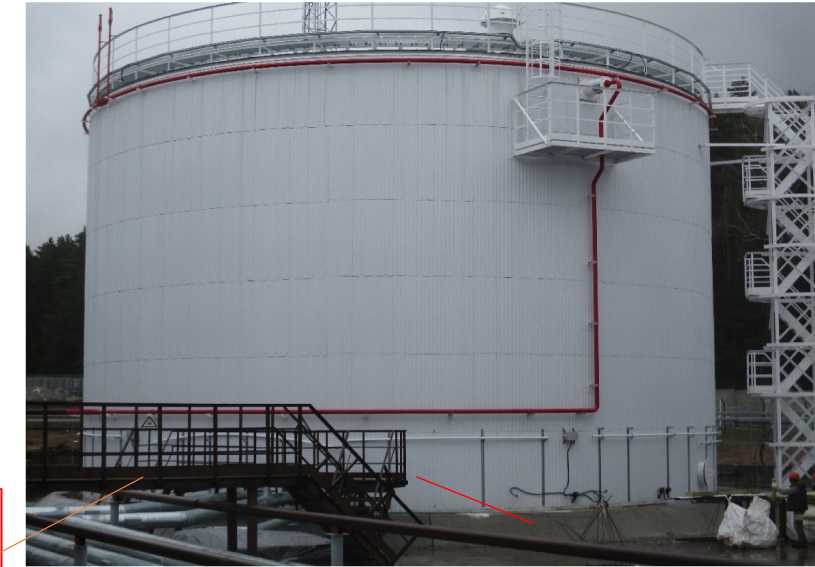

Рисунок 1 - Общий вид резервуара вертикального стального цилиндрического РВС-3000 заводской номер 30 с указанием места нанесения заводского номера
Заводской номер
Заводской номер

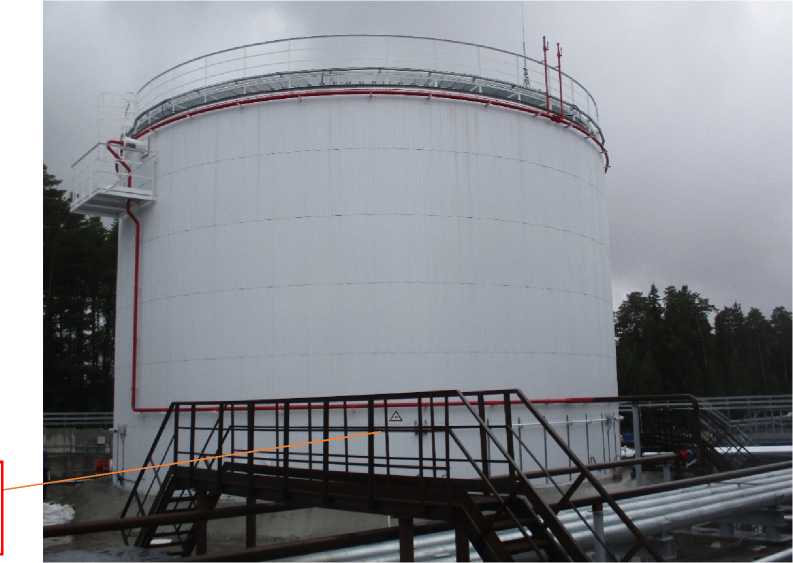

Рисунок 3 - Общий вид резервуара вертикального стального цилиндрического РВС-3000 заводской номер 32 с указанием места нанесения заводского номера
Заводской номер
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, м3 |
3000 |
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,20 |
Таблица 2 - Технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации:
|
от -55 до +40 от 84,0 до 106,7 |
Средний срок службы, лет, не менее |
20 |
