Принцип действия УПИА основан на методе сравнения (сличения) поверяемой (калибруемой) антенны с эталонной измерительной антенной (компаратором).

Конструктивно УПИА состоит из комплекта излучающих антенн, комплекта эталонных антенн, комплекта вспомогательного оборудования и комплекта соединительных кабелей, которые размещаются в безэховой камере.

Комплект излучающих антенн состоит из антенны логопериодической НЛА-02/1 (далее - антенна НЛА-02/1-1) и антенны измерительной рупорной П6-59 (далее - антенна П6-59-1).

Комплект эталонных антенн состоит из антенны логопериодической НЛА-02/1 (далее -антенна НЛА-02/1-2) и антенны измерительной рупорной П6-59 (далее - антенна П6-59-2).

Антенна НЛА-02/1-1 подключается к порту № 1 анализатора электрических цепей век-торного/анализатора спектра ZVL3 (далее - ZVL3), который входит в комплект вспомогательного оборудования, к порту № 2 ZVL3 подключается антенна НЛА-02/1-2.

Антенна П6-59-1 подключается к порту № 1 анализатора цепей векторного Р4М-18/1 (далее - Р4М-18/1), который входит в комплект вспомогательного оборудования, к порту № 2 Р4М-18/1 подключается антенна П6-59-2.

В комплект вспомогательного оборудования входят два устройства с опорно-поворотными механизмами, которые позволяют проводить юстировку эталонных антенн по высоте и угловым положениям относительно оси излучающей антенны.

Общий вид УПИА с антеннами НЛА-02/1 представлен на рисунке 1.

Общий вид УПИА с антеннами П6-59 представлен на рисунке 2.

Общий вид антенн НЛА-02/1 с указанием мест пломбировки от несанкционированного доступа и мест нанесения заводского номера со знаком утверждения типа представлен на рисунке 3.

Общий вид антенн П6-59 с указанием мест пломбировки от несанкционированного доступа и мест нанесения заводского номера, знака утверждения типа представлен на рисунке 4.

Маркировка и пломбирование ZVL3 и Р4М-18/1 производится согласно документации производителя.

Рисунок 1 - Общий вид УПИА с антеннами НЛА-02/1

Рисунок 2 - Общий вид УПИА с антеннами П6-59

2

3

1

• 1 - место пломбирования от несанкционированного доступа;

• 2 - место нанесения заводского номера;

• 3 - место нанесения знака утверждения типа

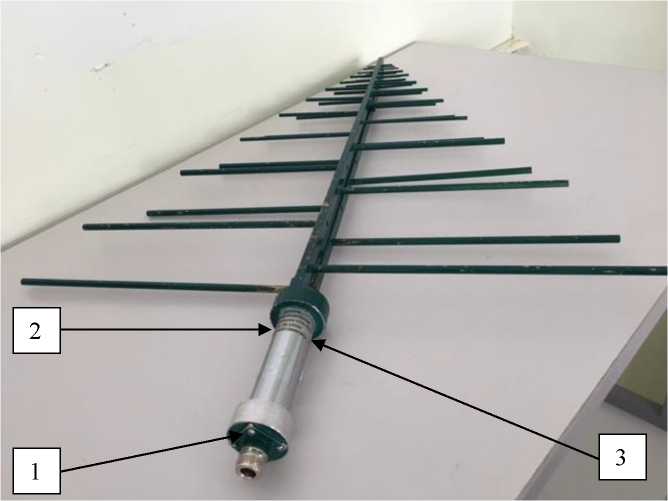

Рисунок 3 - Общий вид антенны НЛА-02/1 и местами пломбирования от несанкционированного доступа, нанесения знака утверждения типа и заводского номера

• 1 - место пломбирования от несанкционированного доступа;

• 2 - место нанесения заводского номера;

• 3 - место нанесения знака утверждения типа

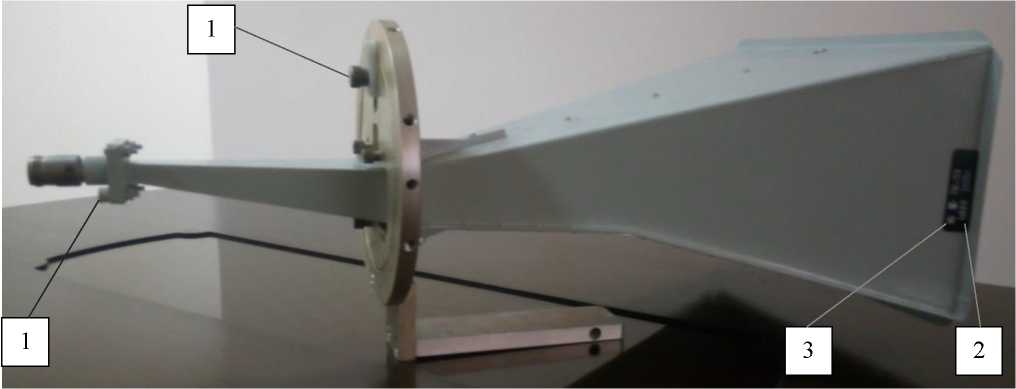

Рисунок 4 - Общий вид антенны П6-59 и местами пломбирования от несанкционированного доступа, нанесения знака утверждения типа и заводского номера

Лист № 4

Всего листов 6

Таблица 3 - Комплектность УПИА

Таблица 1 — Метрологические характеристики

Таблица 2 — Основные технические характеристики
