Номер по Госреестру СИ: 86294-22
86294-22 Полуприцеп-цистерна
(Rigual 3E20)
Назначение средства измерений:
Полуприцеп-цистерна Rigual 3E20 (далее - ППЦ) предназначена для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Внешний вид.
Полуприцеп-цистерна
Рисунок № 1
Внешний вид.
Полуприцеп-цистерна
Рисунок № 2
Знак утверждения типа

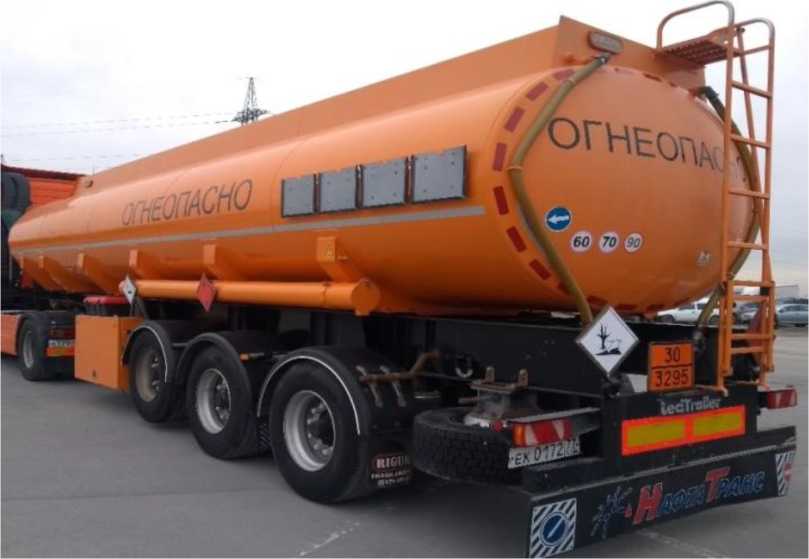

Знак утверждения типа на средство измерений не наносится.Рисунок 1 - Общий вид полуприцепа-цистерны Rigual 3E20
/ Указатель уровня
цистерны
Верхний борт
I— ---
/
7~
Место для нанесения знака поверки
Б (4:1)

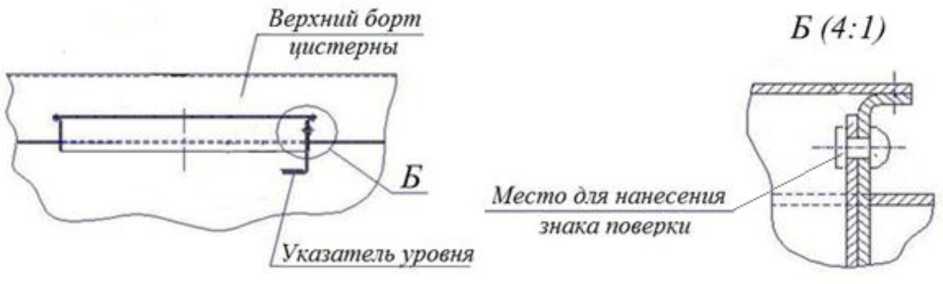

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
Метрологические и технические характеристикиТаблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальная вместимость, дм3 |
30100 |
Действительная вместимость 1 -й секции, дм3 |
7990 |
Действительная вместимость 2-й секции, дм3 |
1990 |
Действительная вместимость 3-й секции, дм3 |
10040 |
Действительная вместимость 4-й секции, дм3 |
10050 |
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
Разность между номинальной и действительной вместимостью ТМ,%, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Снаряженная масса, кг |
6840 |
Длина, мм |
10800 |
Высота, мм |
3330 |
Ширина, мм |
2530 |
Условия эксплуатации: - температура окружающей среды при эксплуатации, °С |
от -40 до +50 |
на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (Часть 3).
ПравообладательRigual S.A., Испания
Адрес: AUTOVIA A-2 km 442, 22520 FRAGA (HUESCA), Spain
Испытательный центр
Закрытое акционерное общество «Нефтебазстрой» (ЗАО «Нефтебазстрой»)ИНН 6311086065
Адрес: 443082, г. Самара, ул. Горная, 5
Принцип действия ППЦ основан на заполнении ее нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении эллиптическую форму, закрепленной на шасси при помощи сварных и болтовых соединений. Ходовая часть ППЦ состоит из тележки с пневматической подвеской осей, тормозной системы с антиблокировочным устройством (АБС), тормоза стояночного, опор стояночных, устройства для крепления запасных колес и электрооборудования. Внутри цистерны имеются перегородки-волнорезы с отверстиями-лазами. Цистерна состоит из четырех секций. Каждая секция является мерой полной вместимости и оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка расположены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской номер ППЦ в виде цифро-буквенного обозначения, состоящего из девяти букв латинского алфавита и восьми арабских цифр, нанесен методом фотопечати на информационную табличку, расположенную в нижней части цистерны. К данному типу относится полуприцеп-цистерна Rigual 3E20 с заводским номером VV1B3XBDASM158298.
Общий вид ППЦ представлен на рисунке 1.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2. Знак поверки наносится ударным способом на заклепку, проходящую через стенку горловины и указатель уровня налива.
Знак утверждения типа на средство измерений не наносится.
