Номер по Госреестру СИ: 86263-22
86263-22 Анализаторы паров воды
(ГОС-18)
Назначение средства измерений:
Анализаторы паров воды ГОС-18 (далее - анализаторы) предназначены для автоматических непрерывных измерений объемной доли воды (Н2О) в отходящих или технологических газах промышленных предприятий.
Внешний вид.
Анализаторы паров воды
Рисунок № 1
Внешний вид.
Анализаторы паров воды
Рисунок № 2
Внешний вид.
Анализаторы паров воды
Рисунок № 3
Внешний вид.
Анализаторы паров воды
Рисунок № 4
Внешний вид.
Анализаторы паров воды
Рисунок № 5
Внешний вид.
Анализаторы паров воды
Рисунок № 6
Внешний вид.
Анализаторы паров воды
Рисунок № 7
Внешний вид.
Анализаторы паров воды
Рисунок № 8
Внешний вид.
Анализаторы паров воды
Рисунок № 9
Внешний вид.
Анализаторы паров воды
Рисунок № 10
Общие сведения
Дата публикации - 04.08.2022
Срок свидетельства - 26.07.2027
Номер записи - 188247
ID в реестре СИ - 1401223
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ГОС-18,
Производитель
Изготовитель - Акционерное общество "Проманалитприбор" (АО "Проманалитприбор")
Страна - РОССИЯ
Населенный пункт - Новосибирская область, Г.О. город Бердск, г. Бердск
Уведомление о начале осуществления предпринимательской деятельности -
"Подбор поверителей по разделу области измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ в конкретном разделе области измерений. Более 200 подразделов из 19 областей измерений.
Для запуска отчета достаточно выбрать из списка интересующий раздел области измерений и нажать кнопку "Показать результат".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 7
Выдано извещений - 0
Кол-во периодических поверок - 5
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1808 от 2022.07.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы паров воды (ГОС-18)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Акционерное общество "Проманалитприбор" (АО "Проманалитприбор")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86263-22 26.07.2027 |
Анализаторы паров воды, ГОС-18 Акционерное общество "Проманалитприбор" (АО "Проманалитприбор") (РОССИЯ Новосибирская область, Г.О. город Бердск, г. Бердск) |
ОТ МП |
1 год |
|
57035-24 15.11.2029 |
Газоанализаторы, ИКТС-11.Ex Акционерное общество "Проманалитприбор" (АО "Проманалитприбор") (РОССИЯ Новосибирская область, Г.О. город Бердск, г. Бердск) |
ОТ МП |
1 год |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Анализаторы паров воды (ГОС-18)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 7 | 2 | 5 | 0 | 7 | 2 | 5 |
Стоимость поверки Анализаторы паров воды (ГОС-18)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (ПО) которое выполняет следующие функции:
-
- расчет содержания определяемого компонента;
-
- отображение результатов измерений на ЖКИ дисплее газоанализатора;
-
- вывод и контроль результатов измерения и управления по интерфейсам от 0 до 20 мА, RS485;
-
- контроль внешней связи RS485.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Анализаторы имеют защиту ПО от преднамеренных или непреднамеренных изменений.
Уровень защиты по Р 50.2.077-2014 «средний». Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
КГО-10 |
|
Номер версии (идентификационный номер) ПО, не ниже |
11.3.0 |
|
Цифровой идентификатор ПО |
d1a35b4328578f7dd9ae33bb286df2c2 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
|
Примечание Значение контрольной суммы, указанное в таблице, относится только к файлу встроенного ПО (kgo 10 2 11.13.0.bin) указанной версии. | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на боковой панели анализатора и титульный лист Руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 6 «Подготовка и порядок работы с анализатором» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Анализатор паров воды ГОС-18. Технические условия. ТУ 26.51.5-010-50570197-2020
ПравообладательАкционерное общество «Проманалитприбор» (АО «Проманалитприбор»).
Адрес: 633010, Новосибирская область, Г.О. город Бердск, г. Бердск, ул. Ленина, д.89/3, офис 1.
ИНН 5433132528
Телефон: (38341) 370-27
Web сайт: www.ecomer.com
E-mail: info@ecomer.ru
Изготовитель
Акционерное общество «Проманалитприбор» (АО «Проманалитприбор»).Адрес: 633010, Новосибирская область, Г.О. город Бердск, г. Бердск, ул. Ленина, д.89/3, офис 1.
ИНН 5433132528
Телефон: (38341) 370-27
Web сайт: www.ecomer.com
E-mail: info@ecomer.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон (812) 251-76-01
Факс (812) 713-01-14
Web-сайт: www.vniim.ru
e-mail: info@vniim.ru
Правообладатель
Акционерное общество «Проманалитприбор» (АО «Проманалитприбор»).Адрес: 633010, Новосибирская область, Г.О. город Бердск, г. Бердск, ул. Ленина, д.89/3, офис 1.
ИНН 5433132528
Телефон: (38341) 370-27
Web сайт: www.ecomer.com
E-mail: info@ecomer.ru
Принцип действия анализаторов - оптико-абсорбционный в инфракрасной области спектра.
Анализаторы могут применяться в качестве газоаналитических каналов автоматизированных информационно-измерительных систем контроля выбросов (АИС).
Конструктивно анализатор состоит из:
-
- блока измерительного;
-
- блока индикации и управления;
-
- линии обогреваемой;
-
- зонд.
Газовая проба из газохода через зонд поступает в блок измерительный. Зонд устанавливается на газоход с помощью фланцевого соединения. С внешней стороны газохода к зонду подключается блок измерительный. Способ подачи пробы - принудительный с помощью насоса, расположенного в блоке индикации и управления и соединённого линией обогреваемой с блоком измерительным.
Блок измерительный состоит из обогреваемой камеры, блока светоизлучателя и блока светоприемника. Блок имеет фланцевое соединение для подключения к газоходу, газовые подсоединения для подключения линии обогреваемой к блоку индикации и управления и разъемы для подсоединения электрического кабеля связи с блоком индикации и управления.
В блоке индикации и управления размещены контроллер, насос прокачки пробы, реле управления нагревателями блока измерительного, блок токовых выходов, источник питания, панель кабельного ввода. Соединение блока измерительного, блока индикации и управления производится с помощью электрического кабеля и линии прокачки пробы обогреваемой. На лицевой панели контроллера блока индикации и управления расположен жидкокристаллический дисплей, отображающий результаты измерений содержания воды, меню пользователя, служебную информацию, а также клавиши управления.
Блок индикации и управления выполнен в металлическом шкафу с дверцей и предназначен для настенного монтажа. В блоке индикации и управления так же размещена панель кабельного ввода для ввода кабеля сетевого питания, разъемы подключения блока светоизлучателя и блока светоприемника. Панель кабельного ввода имеет проходной кабельный ввод для линии обогреваемой и проходные кабельные вводы для подключения линии связи.
Анализаторы имеют встроенное программное обеспечение, разработанное предприятием-изготовителем специально для решения задач измерения содержания воды. При помощи программного обеспечения через интерфейсы связи RS485, Modbus данные могут передаваться на внешнее устройство для их визуализации и архивирования. Также в анализаторе предусмотрен токовый аналоговый выход.
Общий вид блоков анализатора и места пломбировки от несанкционированного доступа представлены на рисунках 1, 2, 3, 4 и 5.
Заводской номер анализатора наносится на планку фирменную, расположенную на боковой стенке корпуса блока индикации и управления и блока измерительного типографским методом (рисунки 6 и 7). Предусмотрено пломбирование корпуса контроллера, установленного в блоке индикации и управления, а также блока измерительного. Для пломбировки корпуса контроллера ГОС-18 используется пломба-наклейка. Для пломбировки блока измерительного используется мастика битумная N2 ГОСТ 18680-73, которая наносится на головку винта крепления блока светоизлучателя и блока светоприемника способом 12 по ОСТ 92-8918-77.
Нанесение знака поверки на корпус анализатора не предусмотрено.
место пломбирования

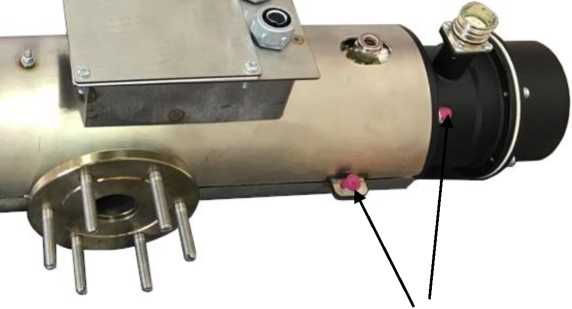

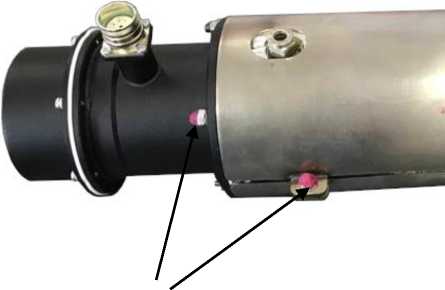

Рисунок 1 - Общий вид блока измерительного
место пломбирования

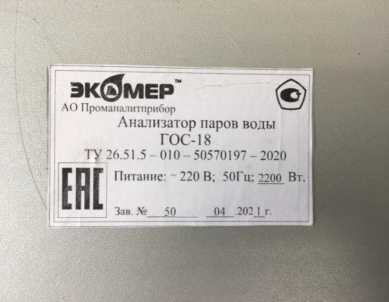

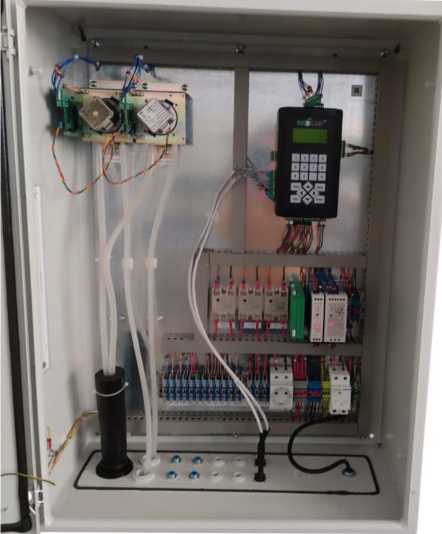

Рисунок 2 - Общий вид блока индикации и управления и маркировочной таблички
Место нанесения знака утверждения типа

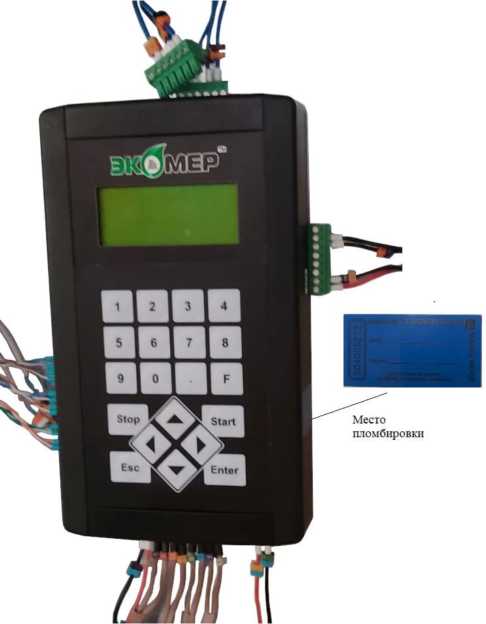

Рисунок 3 - Общий вид контроллера

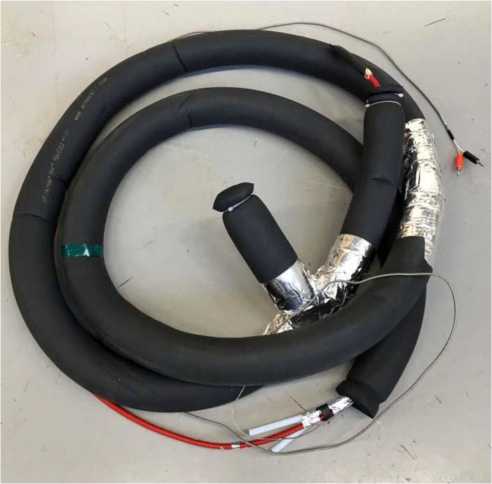

Рисунок 4 - Общий вид линии обогреваемой

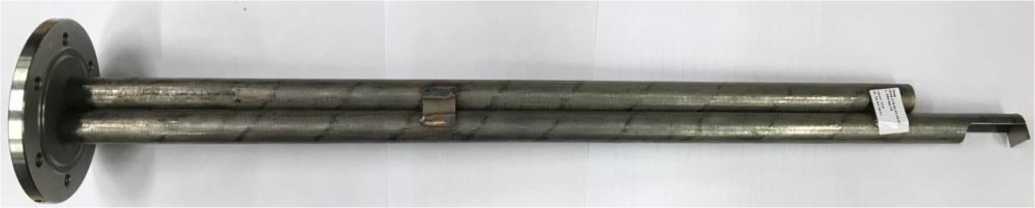

Рисунок 5 - Общий вид зонда

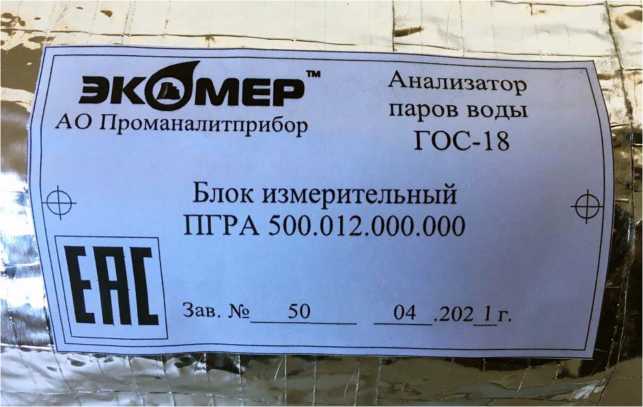

Рисунок 6 - Общий вид планки фирменной на блоке измерительном

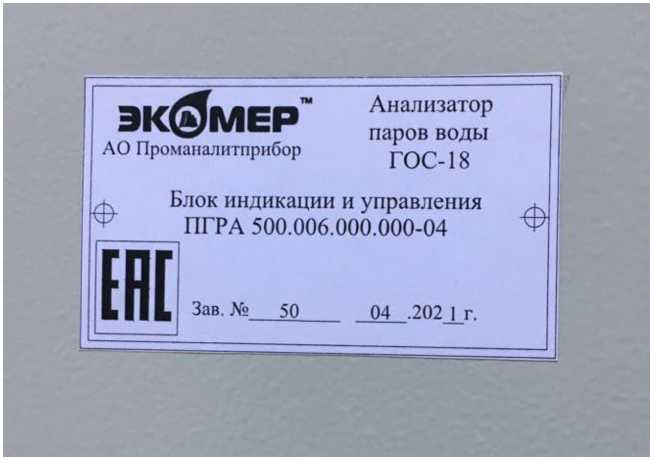

Рисунок 7 - Общий вид планки фирменной на блоке индикации и управления
Таблица 6 - Комплектность анализатора
|
Наименование |
Обозначение |
Кол-во |
|
Анализатор паров воды ГОС-18, в том числе: |
ПГРА 500.000.000.000 |
1 шт. |
|
- блок индикации и управления |
ПГРА 500.006.000.000-03;-04 |
1 шт. |
|
- блок измерительный |
ПГРА 500.012.000.000 | |
|
- кабель соединительный: блок светоизлучателя - |
ПГРА 500.002.006.000 |
1 шт. |
|
блок индикации и управления |
1 шт. | |
|
- кабель соединительный: блок светоприемника - |
ПГРА 500.003.005.000 |
1 шт. |
|
блок индикации и управления | ||
|
- линия обогреваемая |
ПГРА 500.010.000.000 |
1 шт. |
|
- зонд |
ПГРА 500.015.000.000-ХХ |
1 шт. |
|
Руководство по эксплуатации |
ПГРА 500.000.000.000 РЭ |
1 экз. |
|
Паспорт |
ПГРА 500.000.000.000 ПС |
1 экз. |
Таблица 2 - Основные метрологические характеристики
|
Определяемый компонент |
Диапазоны показаний объемной доли, % |
Диапазоны измерений объемной доли, % |
Пределы допускаемой основной погрешности | |
|
абсолютной, % |
относительной, 6, % | |||
|
Вода (Н2О) |
от 0 до 40 |
от 0 до 5 включ. |
±0,5 |
- |
|
св. 5 до 40 |
- |
±10 | ||
|
Нормальные условия измерений:
| ||||
Таблица 3 - Прочие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от изменения температуры анализируемого газа на каждые +50 °С от номинального значения температуры +180 оС, в долях от пределов допускаемой основной погрешности |
±0,3 |
|
Предел допускаемой дополнительной погрешности от влияния не-измеряемых компонентов в анализируемой газовой смеси, в долях от пределов допускаемой основной погрешности |
±0,3 |
|
Время установления показаний Т0,9, мин, не более |
3 |
|
Время прогрева, час, не более |
24 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации воды, г/м3 |
от 0 до 320 |
|
Напряжение питания переменным током частотой (50±1) Гц, В |
от 207 до 253 |
|
Потребляемая электрическая мощность, Вт, не более |
1500 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от 5 до 50 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
- относительная влажность воздуха (без конденсации влаги), % |
не более 80 |
|
- температура анализируемой среды на входе блока измерительного, °С, | |
|
не более |
250 |
|
Выходной интерфейс связи: | |
|
- аналоговый, мА; |
от 0 до 20 |
|
- цифровой |
RS485 |
|
Габаритные размеры блока измерительного анализатора, мм, не более: | |
|
- длина; |
650 |
|
- ширина; |
180 |
|
- высота. |
170 |
|
Габаритные размеры блока индикации и управления, мм, не более: | |
|
- глубина; |
300 |
|
- ширина; |
600 |
|
- высота. |
800 |
|
Габаритные размеры линии обогреваемой | |
|
-длина; |
5000 |
|
-диаметр |
60 |
|
Габаритные размеры зонда | |
|
-длина, мм не более |
2000 |
|
-диаметр |
110 |
|
Масса, кг, не более | |
|
- блок измерительный; |
10 |
|
- блок индикации и управления; |
40 |
|
- линия обогреваемая |
3 |
|
- зонд |
4 |
|
Средняя наработка до отказа, ч, не менее |
40000 |
|
Средний срок службы, лет |
6 |
Таблица 5 - Диапазон измерений и пределы допускаемой погрешности анализаторов в условиях эксплуатации при контроле выбросов (в соответствии с Постановлением Правительства Российской
|
Федерации № 1847 от 16.11.2020 г., п.3.1 |
1.3) | |
|
Диапазоны измерений |
Пределы допускаемой погрешности в условиях эксплуатации | |
|
объемной доли, % |
абсолютной, % |
относительной, 6, % |
|
от 0 до 5 включ. |
±0,75 |
- |
|
св. 5 до 40 |
- |
±15 |
