Номер по Госреестру СИ: 86198-22
86198-22 Преобразователи перемещения токовихревые
(BN-3300XL)
Назначение средства измерений:
Преобразователи перемещения токовихревые BN-3300XL (далее - преобразователи) предназначены для измерений виброперемещения и относительного перемещения (осевого смещения) на объектах Арктик СПГ.
![Внешний вид. Преобразователи перемещения токовихревые, http://oei-analitika.ru рисунок № 1](../kurilka/type_si_html/2022-86198-22_files/2022-86198-22-1.jpg)

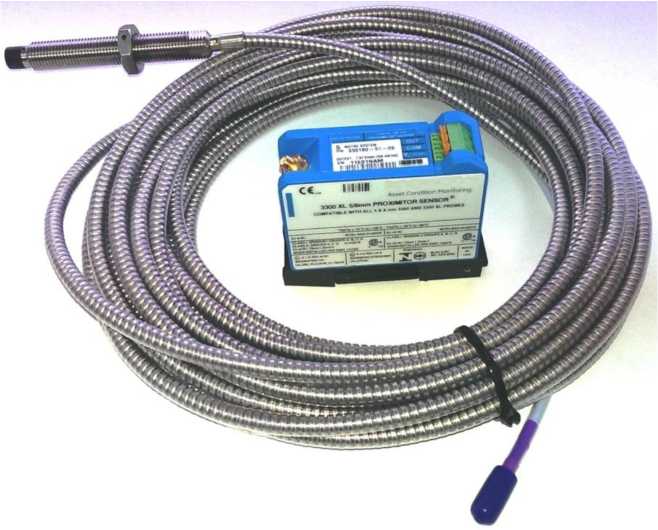

Внешний вид.
Преобразователи перемещения токовихревые
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации раздел 4 «Монтаж».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средствам измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения»
ПравообладательФирма «Bently Nevada, LLC», США
Адрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Телефон: +1 775 782 3611
Факс: +1 775 215 2876
Web-сайт: www.ge-mcs.com/bently-nevada
Изготовитель
Фирма «Bently Nevada, LLC.», СШААдрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Телефон: +1 775 782 3611
Факс: +1 775 215 2876
Web-сайт: www.ge-mcs.com/bently-nevada
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: +7 (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Фирма «Bently Nevada, LLC», СШААдрес: 1631 Bently Parkway South Minden, Nevada 89423, США
Телефон: +1 775 782 3611
Факс: +1 775 215 2876
Web-сайт: www.ge-mcs.com/bently-nevada
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого преобразователем, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте измерения. Изменение расстояния между чувствительным элементом преобразователя и объектом измерений в процессе перемещения контролируемого объекта приводит к пропорциональному изменению выходного напряжения.
Конструктивно преобразователи состоят из датчика, генератора гармонических колебаний (проксиметра) и соединительного кабеля. Датчик питается высокочастотным напряжением от проксиметра. Измерение виброперемещения происходит без механического контакта преобразователя с контролируемым объектом. Датчик выполнен в виде неразборного цилиндрического корпуса с внешней резьбой для проходного монтажа.
Заводской номер датчика маркируется на проводе, заводской номер проксиметра маркируется на передней панели корпуса. Заводские номера датчика и проксиметра представлены в буквенно-цифровом обозначении, и наносятся на провод датчика и на корпус проксиметра методом наклейки.
К преобразователям данного типа относятся преобразователи, состоящие из датчиков модификации 330908-0-16-10-01-RU с заводскими номерами: 20C02C3D, 20C02C3E,
20C02C3G, 20C02C3H, 20C02C3J, 20C02C3K, 20C02C3L, 20C02C3M, 20C02C4C, 20C02C4D, 20C02C4E, 20C02C4G, 20D01LZH, 20D01LZJ, 20D01LZK, 20D01LZL, 20D01M0A, 20D01M0C, 20D01M0D, 20D01M0E, 20D01M16, 20D01M17, 20D01M18, 20D01M19, датчиков модификации 330908-0-28-10-01-RU с заводскими номерами: 20B000R5, 20B00R6, 20B000R7, 20C02C2H, 20C02C2J, 20C02C2K, 20C02C2L, 20C02C2M, 20C02C2N, 20D01LXJ, 20D01LXK, 20D01LY9, 20D01LYA, 20D01LZC, 20D01LZD, датчиков модификации 330105-02-12-10-02-RU с заводскими номерами: 21F029AU, 21H0163D, 21H0163E, 21H0163G, 21H01575, 21H01576, 21H01577, 21H01578 и проксиметров модификации 330980-71-RU с заводскими номерами: 20D01TUG, 20D01TUH, 20D01TUJ, 20D01TUK, 20D01TUL, 20D01TUM, 20C0268Z, 20C02690, 20C02692, 20C02693, 20C02694, 20C02695, 20C0268L, 20C0268T, 20C0268U, 20C0268W, 20C0268X, 20C0268Y, 20C02AM9, 20C0268H, 20C0268J, 20C0268E, 20C0268G, 20C0268K, 20D01TUN, 20D01TUP, 20D01TUR, 20D01TUT, 20D01TUU, 20D01TUW, 20D01TUX, 20D01TUY, 20D01TUZ, 20D01TW0, 20D01TW1, 20D01TW2.
Общий вид преобразователей перемещения токовихревых BN-3300XL представлен на рисунке 1. Пломбирование преобразователей не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
![Внешний вид. Преобразователи перемещения токовихревые (BN-3300XL), http://oei-analitika.ru](../kurilka/type_si_html/2022-86198-22_files/2022-86198-22-1.jpg)
Рисунок 1 - Общий вид преобразователей перемещения токовихревых BN-3300XL
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Номинальное значение коэффициента преобразования, мВ/мкм |
7,87 |
Пределы отклонения действительного значения коэффициента преобразования от номинального значения, % |
±10 |
Диапазон измерений виброперемещения, мкм |
от 1 до 1000 |
Диапазон рабочих частот, Гц |
от 0 до 1000 |
Нелинейность амплитудной характеристики, % |
±1,5 |
Неравномерность частотной характеристики в диапазоне рабочих частот, % |
±2,5 |
Диапазон измерений относительного перемещения (осевого смещения), мм |
от 0,25 до 2,3 |
Пределы основной относительной погрешности измерения относительного перемещения (осевого смещения), % |
±3 |
Пределы допускаемого дополнительного отклонения коэффициента преобразования от номинального значения, вызванного изменением температуры окружающей среды от нормальных условий измерений в диапазоне рабочих температур, %/°С |
±0,02 |
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания, В |
от -17,5 до 26 |
Рабочий диапазон температур, °С |
от -52 до +177 |
Габаритные размеры датчика, мм, не более | |
- диаметр |
10 |
- длина |
250 |
Габаритные размеры проксиметра, мм, не более | |
- длина |
81,3 |
- ширина |
61,2 |
- высота |
63,5 |
Масса комплекта, г, не более |
720 |
