Номер по Госреестру СИ: 86183-22
86183-22 Кронциркули
(209)
Назначение средства измерений:
Кронциркули 209 предназначены для измерений наружных и внутренних размеров различных изделий.

Внешний вид.
Кронциркули
Рисунок № 1

Внешний вид.
Кронциркули
Рисунок № 2

Внешний вид.
Кронциркули
Рисунок № 3

Внешний вид.
Кронциркули
Рисунок № 4

Внешний вид.
Кронциркули
Рисунок № 5

Внешний вид.
Кронциркули
Рисунок № 6

Внешний вид.
Кронциркули
Рисунок № 7

Внешний вид.
Кронциркули
Рисунок № 8

Внешний вид.
Кронциркули
Рисунок № 9

Внешний вид.
Кронциркули
Рисунок № 10
Знак утверждения типа
Знак утверждения типаНанесение знака утверждения типа на кронциркули не предусмотрено. Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Лист № 13 Всего листов 14
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в пункте 4 «Порядок работы» паспорта.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. №2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация Mitutoyo Corporation, Япония
ПравообладательMitutoyo Corporation, Япония
Адрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
Web-сайт: www.mitutoyo.com
Изготовитель
Mitutoyo Corporation, ЯпонияАдрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
Web-сайт: www.mitutoyo.com
Производственная площадка:
Mitutoyo Europa GmbH, Германия
Borsigstrasse 8-10 41469 Neuss
Телефон: +49 (0) 2137-102-0
e-mail: info@mitutoyo.eu
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области»(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7(495)544-00-00, +7(499)129-19-11
Факс: +7(499)124-99-96
E-mail: info@rostest.ru
Правообладатель
Mitutoyo Corporation, ЯпонияАдрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
Web-сайт: www.mitutoyo.com
Кронциркули изготавливаются для внутренних и наружных измерений, с отсчетом по круговой шкале и с цифровым отсчетным устройством.
Кронциркули с отсчетом по круговой шкале состоят из корпуса, арретира, измерительных штанг с наконечниками и круговой шкалы.
Кронциркули с цифровым отсчетным устройством состоят из корпуса, арретира, измерительных штанг с наконечниками, цифрового отсчетного устройства с кнопками управления. Цифровое отсчетное устройство позволяет осуществлять ряд специальных функций (в зависимости от модификации) - индикация минимального, максимального значений, введение поправочного коэффициента, выбор вида измерений (абсолютных или относительных), удержания результата измерений, контроля вхождения в поле допуска, шкальная индикация результата измерений.
Принцип работы кронциркулей заключается в преобразовании перемещения подвижной штанги относительно неподвижной в угловое перемещение стрелки относительно шкалы или в изменение показаний цифрового отсчетного устройства.
К данному типу кронциркулей относятся кронциркули 209, модификации которых представлены в таблицах 1 и 2. Модификации отличаются диапазонами измерений, длиной измерительных штанг и формой измерительных наконечников. Кронциркули модификаций 209-310 - 209-312 имеют сменные наконечники.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится на наклейку на тыльную и/или боковую сторону кронциркуля и состоит из цифробуквенного обозначения длиной до 10 знаков.
Общий вид кронциркулей 209 представлен на рисунках 1 - 4.

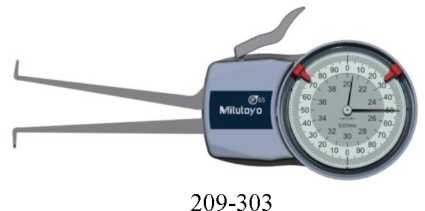

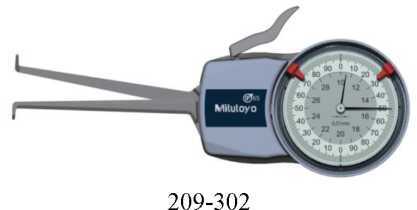

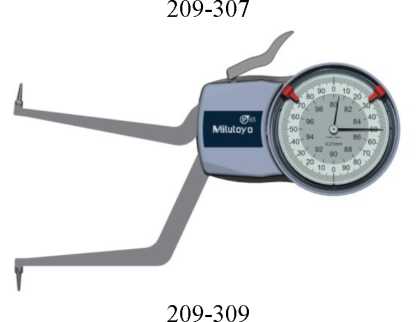

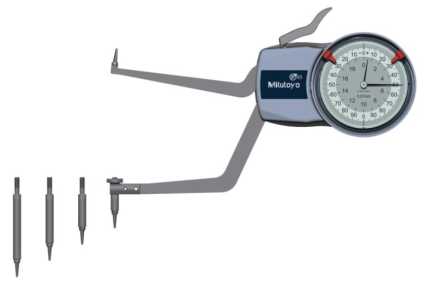

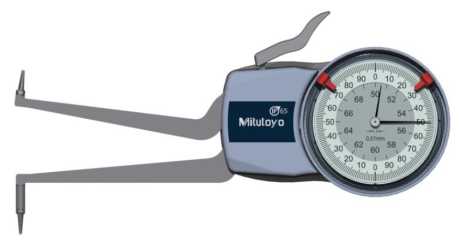

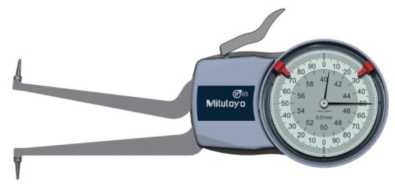

Рисунок 1 - Общий вид кронциркулей 209 для внутренних измерений с отсчетом по круговой шкале




209-304


209-306
209-305


209-308


209-310

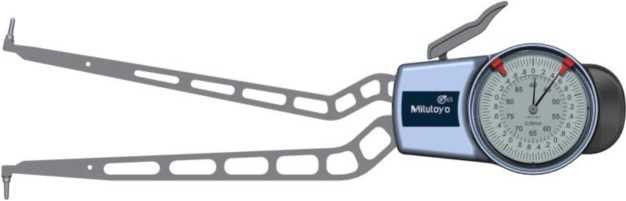

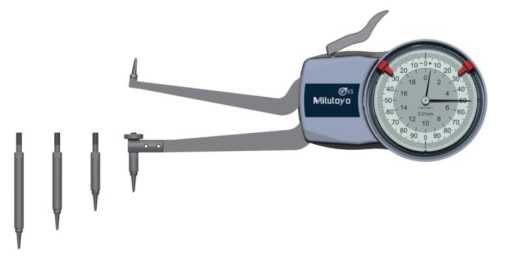

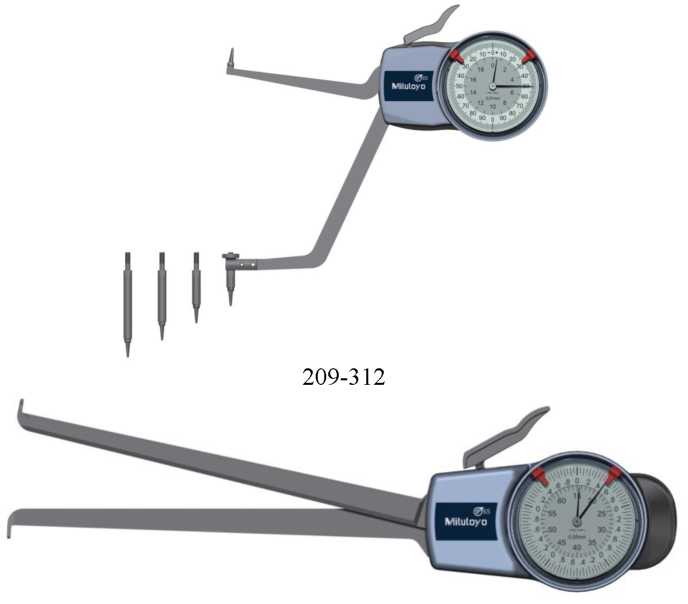

Рисунок 1 - Общий вид кронциркулей 209 для внутренних измерений с отсчетом по круговой шкале (продолжение)

209-311

209-901

209-902

209-903
Рисунок 1 - Общий вид кронциркулей 209 для внутренних измерений с отсчетом по круговой шкале (окончание)

209-927

209-928

209-929

209-934


209-936

209-937

209-939
209-938

209-940

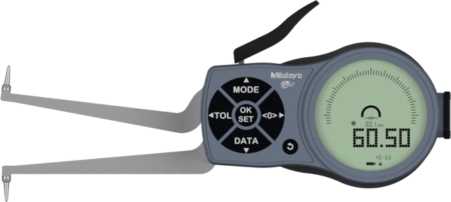

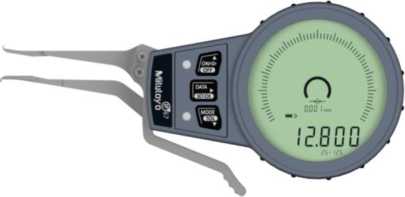

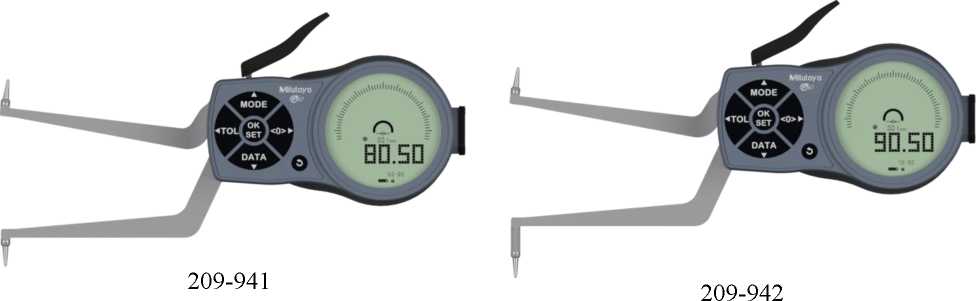

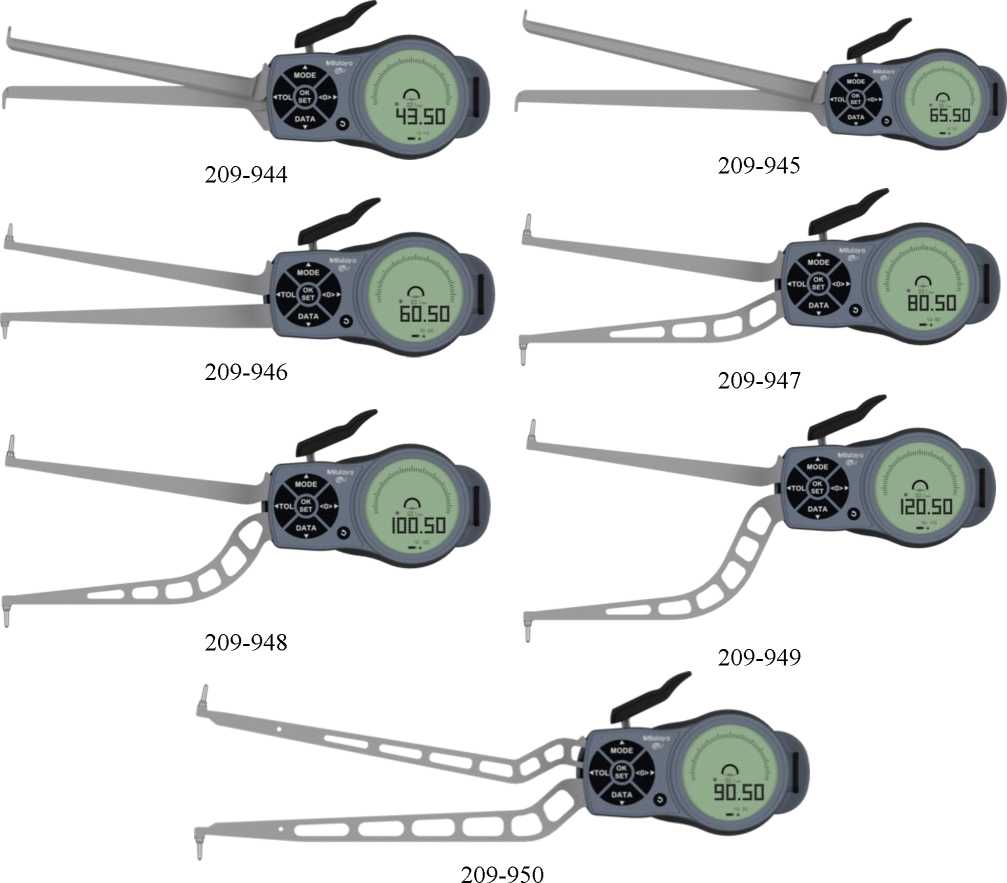

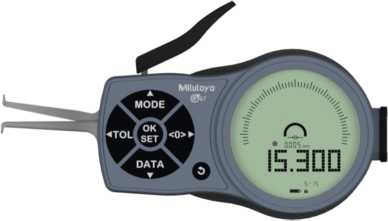

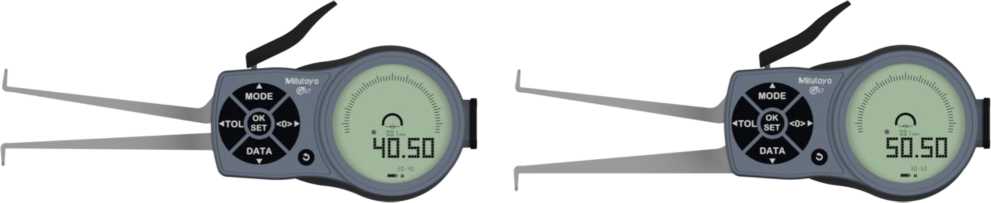

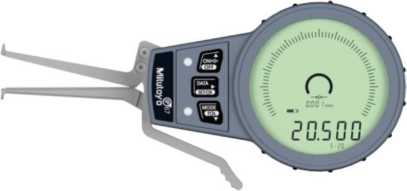

Рисунок 2 - Общий вид кронциркулей 209 для внутренних измерений с цифровым отсчетным устройством


Рисунок 2 - Общий вид кронциркулей 209 для внутренних измерений с цифровым отсчетным устройством (окончание)


209-401
209-400


209-403

209-404

209-405

209-406
209-407

209-911

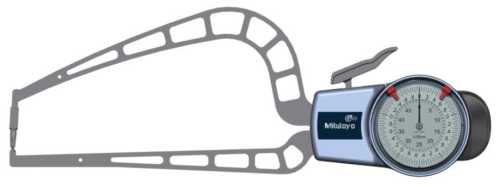

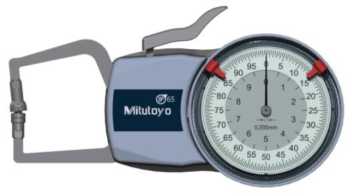

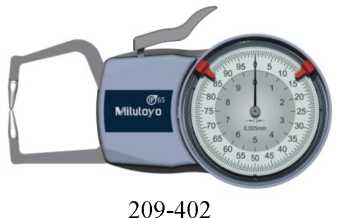

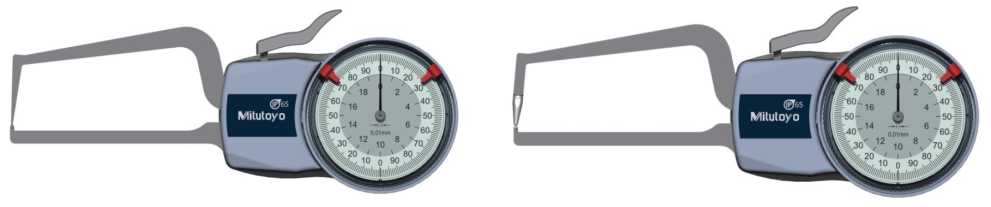

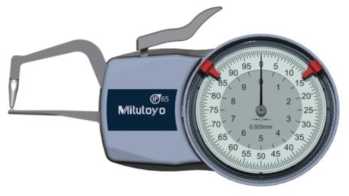

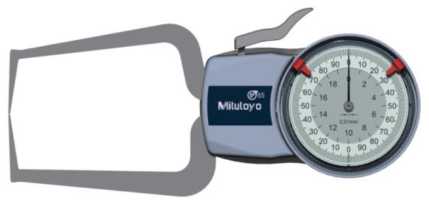

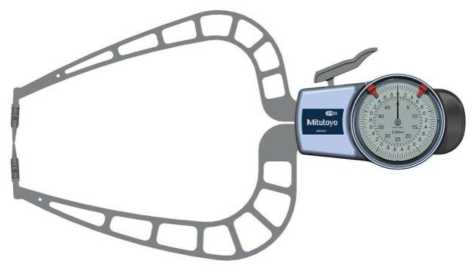

Рисунок 3 - Общий вид кронциркулей 209 для наружных измерений с отсчетом по круговой шкале

209-912

209-921

209-922
Рисунок 3 - Общий вид кронциркулей 209 для наружных измерений с отсчетом по круговой шкале (окончание)

209-925

209-926

209-930 209-931

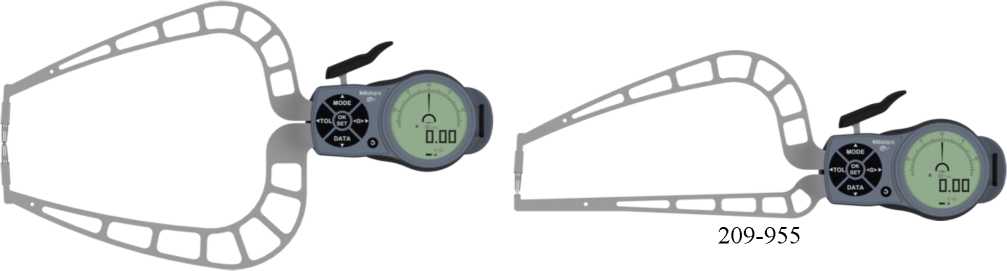

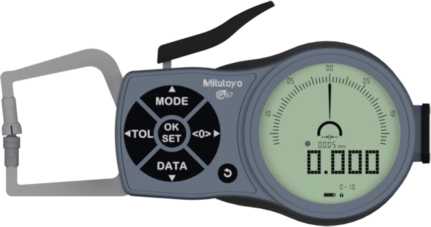

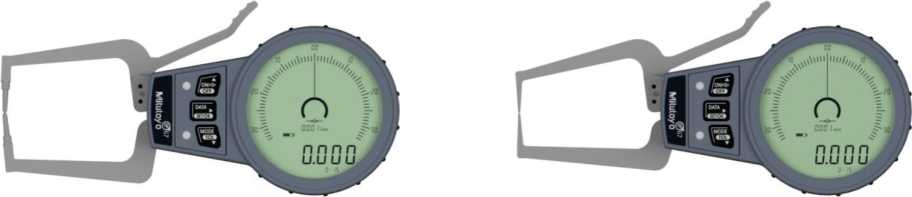

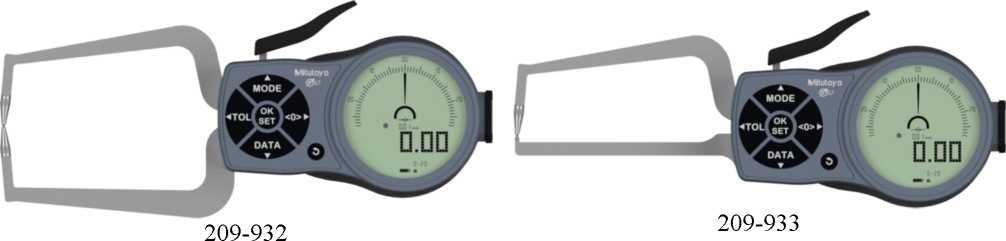

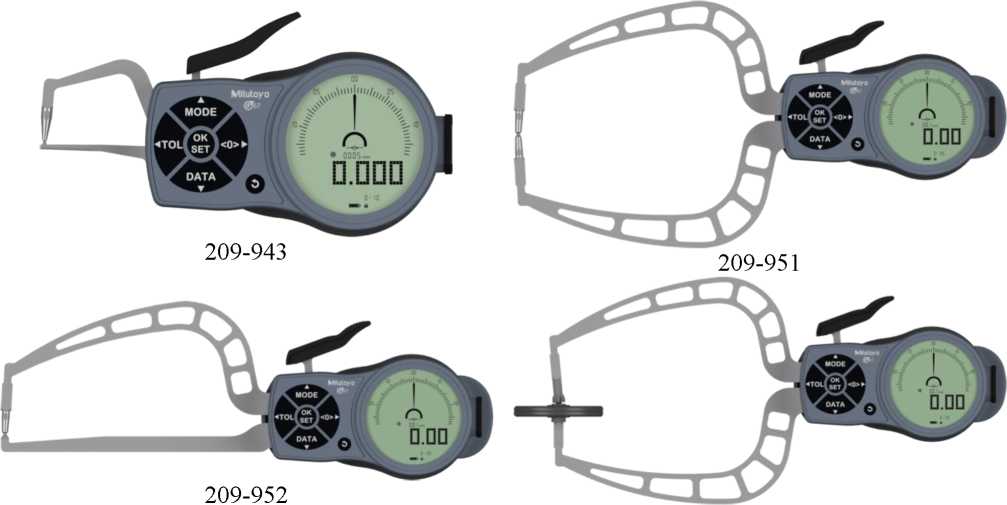

Рисунок 4 - Общий вид кронциркулей 209 для наружных измерений с цифровым отсчетным устройством

209-953

209-954

209-958
Рисунок 4 - Общий вид кронциркулей 209 для наружных измерений с цифровым отсчетным устройством (окончание)
Пломбирование кронциркулей 209 не предусмотрено.
Таблица 1 - Метрологические характеристики
Модификация |
Диапазон измерений длины, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности измерений длины, мм |
Для внутренних измерений, с отсчетом по круговой шкале | |||
209-300 |
от 2,5 до 12,5 |
0,005 |
±0,015 |
209-301 |
от 5 до 15 |
0,005 |
±0,015 |
209-302 |
от 10 до 30 | ||
209-303 |
от 20 до 40 | ||
209-304 |
от 30 до 50 | ||
209-305 |
от 40 до 60 |
0,01 |
±0,03 |
209-306 |
от 50 до 70 | ||
209-307 |
от 60 до 80 | ||
209-308 |
от 70 до 90 | ||
209-309 |
от 80 до 100 | ||
209-310 |
от 50 до 100 | ||
209-311 |
от 90 до 140 |
0,01 |
±0,03 |
209-312 |
от 130 до 180 | ||
209-901 |
от 15 до 65 |
0,05 |
±0,05 |
209-902 |
от 40 до 90 |
0,05 |
±0,05 |
209-903 |
от 70 до 120 | ||
Для внутренних измерений |
с цифровым отсчетным |
устройством | |
209-934 |
от 2,5 до 12,5 |
±0,015 | |
209-935 |
от 5 до 15 |
±0,015 | |
209-936 |
от 10 до 30 | ||
209-937 |
от 20 до 40 | ||
209-938 |
от 30 до 50 | ||
209-939 |
от 40 до 60 |
переключаемый: |
±0,030 |
209-940 |
от 50 до 70 |
0,001/0,002/0,005/0,01 | |
209-941 |
от 60 до 80 | ||
209-942 |
от 70 до 90 | ||
209-944 |
от 13 до 43 |
±0,04 | |
209-945 |
от 15 до 65 |
±0,05 | |
209-946 |
от 30 до 60 |
±0,04 |
П Продолжение таблицы 1
Модификация |
Диапазон измерений длины, мм |
Цена деления (шаг дискретности отсчета), мм |
Пределы допускаемой абсолютной погрешности измерений длины, мм |
Для внутренних измерений, с цифровым отсчетным устройством | |||
209-947 |
от 50 до 80 | ||
209-948 |
от 70 до 100 |
±0,04 | |
209-949 |
от 90 до 120 |
переключаемый: 0,001/0,002/0,005/0,01 | |
209-950 |
от 40 до 90 |
±0,05 | |
209-927 |
от 2,5 до 12,5 |
±0,01 | |
209-928 |
от 5 до 20 |
±0,01 | |
209-929 |
от 10 до 25 |
±0,01 | |
Для измерений наружных размеров, с отсчетом по круговой шкале | |||
209-400 |
от 0 до 10 |
0,005 |
±0,015 |
209-401 |
от 0 до 10 |
0,005 |
±0,015 |
209-402 |
от 0 до 10 |
0,005 |
±0,015 |
209-403 |
от 0 до 10 |
0,005 |
±0,02 |
209-404 |
от 0 до 20 |
0,01 |
±0,03 |
209-405 |
от 0 до 20 |
0,01 |
±0,03 |
209-406 |
от 0 до 20 |
0,01 |
±0,03 |
209-407 |
от 0 до 20 |
0,01 |
±0,03 |
209-911 |
от 0 до 50 |
0,05 |
±0,05 |
209-912 |
от 0 до 50 |
0,05 |
±0,05 |
209-921 |
от 0 до 50 |
0,05 |
±0,05 |
209-922 |
от 0 до 50 |
0,05 |
±0,05 |
Для измерений наружных размеров, с цифровым отсчетным устройством | |||
209-930 |
от 0 до 10 |
±0,015 | |
209-931 |
от 0 до 10 |
±0,020 | |
209-932 |
от 0 до 20 |
±0,030 | |
209-933 |
от 0 до 20 |
±0,030 | |
209-943 |
от 0 до 10 |
±0,015 | |
209-951 |
от 0 до 30 |
±0,04 | |
209-952 |
от 0 до 30 |
переключаемый: 0,001/0,002/0,005/0,01 |
±0,04 |
209-953 |
от 0 до 30 |
±0,06 | |
209-954 |
от 0 до 50 |
±0,05 | |
209-955 |
от 0 до 50 |
±0,05 | |
209-956 |
от 0 до 50 |
±0,06 | |
209-957 |
от 0 до 50 |
±0,06 | |
209-958 |
от 0 до 50 |
±0,06 | |
209-925 |
от 0 до 15 |
±0,01 | |
209-926 |
от 0 до 15 |
±0,015 |
Таблица 2 - Основные технические характеристики
Модификация |
Измерительный наконечник, мм |
Для внутренних измерений, с отсчетом по круговой шкале | |
209-300 |
R 0,12 |
209-301 |
0 0,61 |
209-302 |
0 11 |
209-303 | |
209-304 | |
209-305 | |
209-306 | |
209-307 | |
209-308 | |
209-309 | |
209-310 |
0 13 |
209-311 | |
209-312 | |
209-901 |
0 1,51 |
209-902 |
0 21 |
209-903 | |
Для внутренних измерений, с цифровым отсчетным устройством | |
209-934 |
R 0,12 |
209-935 |
0 0,61 |
209-936 |
0 1,01 |
209-937 | |
209-938 | |
209-939 | |
209-940 | |
209-941 | |
209-942 | |
209-944 |
0 1,31 |
209-945 |
0 1,51 |
209-946 | |
209-947 |
0 21 |
209-948 | |
209-949 | |
209-950 |
0 21 |
209-927 |
R 0,122 |
209-928 |
0 0,61 |
209-929 |
0 1,01 |
Продолжение таблицы 2
Для измерений наружных размеров, с отсчетом по круговой шкале | |
209-400 |
0 1,51 |
209-922 |
0 31; R 0,752 |
209-401 |
0 1,51; R 0,42 |
209-402 |
0 1,51 |
209-403 |
0 64 |
209-404 |
0 1,51 |
209-405 |
R 0,42 |
209-406 |
0 1,51; R 0,42 |
209-407 |
0 1,51 |
209-911 |
0 31 |
209-912 |
0 31 |
209-921 |
R 0,752 |
Для измерений наружных разме |
ров, с цифровым отсчетным устройством |
209-930 |
0 1,51 |
209-943 | |
209-932 | |
209-933 | |
209-931 |
0 64 |
209-957 |
R 0,752 |
209-958 |
R 0,752; 0 31 |
209-951 |
0 31 |
209-952 | |
209-953 |
0 504 |
209-954 |
0 31 |
209-955 | |
209-956 |
0 504 |
209-925 |
0 1,51 |
209-926 |
R 0,42 |
Примечание:
4 - дисковые измерительные наконечники. |
Таблица 3 Условия эксплуатации
Наименование характеристики |
Значение |
температура окружающей среды, °С |
от +10 до +30 |
относительная влажность, %, не более |
80 |
