Номер по Госреестру СИ: 86025-22
86025-22 Анализаторы пыли
(HORIBA APDA-372)
Назначение средства измерений:
Анализаторы пыли HORIBA APDA-372 (далее - анализаторы) предназначены для измерений массовой концентрации пыли в атмосферном воздухе и воздухе рабочих зон, в том числе при контроле среднесуточных значений предельно допустимых концентраций.
Внешний вид.
Анализаторы пыли
Рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 2
Внешний вид.
Анализаторы пыли
Рисунок № 3
Внешний вид.
Анализаторы пыли
Рисунок № 4
Программное обеспечение
Анализаторы имеют встроенное ПО, которое является метрологически значимым. Функции встроенного ПО: обработка измерительных сигналов с фотоприемника, отображение, сбор, хранение и передача измеренных данных на внешние устройства, управление работой анализатора.
ПО PDAnalyze для отображения данных на компьютере не является метрологически значимыми и не оказывает влияние на результаты измерений.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
APDA-372 |
Номер версии (идентификационный номер) ПО |
не ниже 100ххх |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится непосредственно на анализатор и на титульные листы паспорта и руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализаторы пыли HORIBA APDA-372. Руководство по эксплуатации», раздел 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли HORIBA APDA-372Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
Постановление Правительства РФ №1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Техническая документация компании «HORIBA Europe GmbH», Германия
ПравообладательКомпания «HORIBA Europe GmbH», Германия
Адрес: Hans-Mess-StraBe 6, 61440 Oberursel (Taunus), Germany
Телефон +49 6172 13960,
Web-сайт: http://www.horiba.com
E-mail: info@horiba.ru
Изготовитель
Компания «HORIBA Europe GmbH», ГерманияАдрес: Hans-Mess-StraBe 6, 61440 Oberursel (Taunus), Germany
Телефон +49 6172 13960,
Web-сайт: http://www.horiba.com
E-mail: info@horiba.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон: (495) 526-63-00; факс: (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
Компания «HORIBA Europe GmbH», ГерманияАдрес: Hans-Mess-StraBe 6, 61440 Oberursel (Taunus), Germany
Телефон +49 6172 13960,
Web-сайт: http://www.horiba.com
E-mail: info@horiba.ru
Принцип действия анализаторов - оптический, основан на измерении интенсивности рассеянного аэрозольными частицами света. Луч от источника света просвечивает измерительный объем анализатора, через который прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность рассеянного частицами излучения пропорциональна размеру частиц, количество импульсов соответствует количеству частиц. По измеренной интенсивности рассеянного излучения и количеству импульсов производится расчет массовой концентрации с учетом плотности аэрозольных частиц. Значение плотности аэрозольных частиц задается при сервисном обслуживании анализатора. Анализаторы измеряют как общую (TSP) массовую концентрацию аэрозольных частиц, так и по фракциям PM10, PM2.5, опционально доступны измерения по фракциям РМ4 и PM1.
Конструктивно анализаторы состоят из измерительного датчика, насоса для отбора воздушной пробы с контрольным расходомером и электронного устройства. Анализаторы выпускаются в двух модификациях HORIBA APDA-372 и HORIBA APDA-372E. Модификация HORIBA APDA-372 имеет встроенный измерительный датчик, модификация HORIBA APDA-372Е - выносной измерительный датчик.
Для отбора пробы вне помещений на анализатор монтируется сборное пробоотборное устройство, элементы которого входят в комплектность анализатора. Имеется функция подогрева пробы воздуха.
Основными элементами измерительного датчика являются источник света (светодиод), фокусирующая оптическая система, измерительный объем и фотоприемник.
Электронное устройство обрабатывает сигналы, полученные с фотоприемника, представляет, сохраняет и передает результаты измерений на внешнее устройство, а также управляет работой анализатора.
Отображение данных по измерительным каналам TSP, РМ10, РМ2.5, РМ4, РМ1 и управление работой осуществляются на сенсорном экране анализаторов.
Анализаторы в качестве дополнительной информации могут показывать распределение счетной концентрации аэрозольных частиц по размерам и параметры окружающей среды.
Анализаторы оснащены интерфейсами связи RS 232/485 и Ethernet для передачи данных на внешние устройства (компьютер) и портами, в том числе USB, для подключения дополнительных устройств контроля параметров окружающей среды.
Для отображения данных на компьютере используется программное обеспечение (далее -ПО) PDAnalyze.
Питание анализаторов осуществляется от сети переменного тока и (или) от аккумуляторной батареи.
Анализаторы являются сложными электротехническими изделиями, ввиду чего внутренние элементы конструкции не позволяют осуществить несанкционированное вмешательство, которое может привести к искажению результатов измерений. Пломбировка корпуса не предусмотрена.
Идентификационные данные анализаторов, в том числе заводской номер, наносятся на заднюю и переднюю панели корпуса анализаторов в виде нестираемых этикеток. Заводской номер имеет цифровой формат и нанесен на этикетку типографским методом термопечати, обеспечивающим его прочтение и сохранность в процессе эксплуатации анализаторов.
Общий вид анализаторов представлен на рисунках 1 и 2, этикетка с указанием заводского номера представлена на рисунке 3.
Место нанесения знака утверждения типа

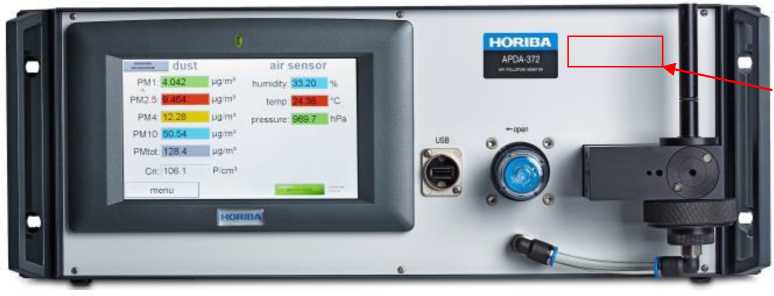

а) Вид анализатора спереди
Этикетка с идентификационными
данными

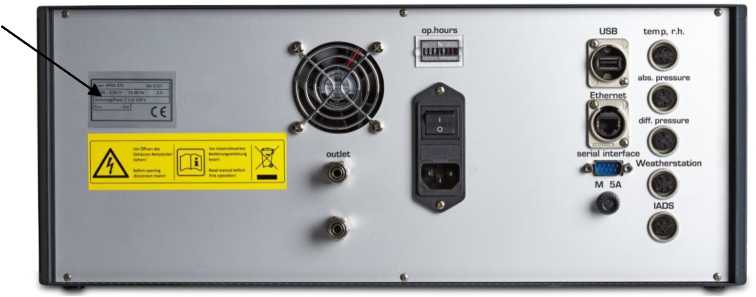

б) Вид анализатора сзади
Рисунок 1 - Общий вид анализатора модификации HORIBA APDA-372

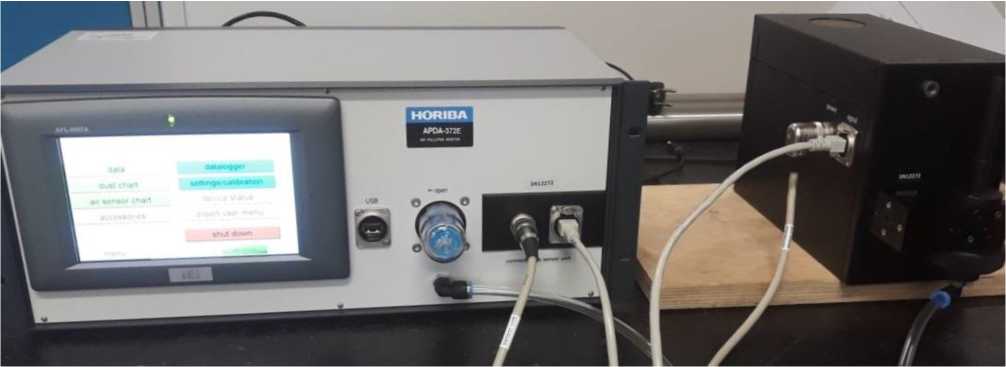

Рисунок 2 - Общий вид анализатора модификации HORIBA APDA-372 Е
Место нанесения заводского номера
Рисунок 3 - Этикетка с указанием заводского номера анализаторов
Таблица 4 - Комплектность анализаторов
Наименование |
Обозначение |
Количество |
Анализатор пыли* |
HORIBA APDA-372, или HORIBA APDA-372Е |
1 шт. |
Шнур питания |
1 шт. | |
Программное обеспечение PDAnalyze (компакт-диск или USB флэш-карта) |
1 шт. | |
Трубка пробоотборная с модулем осушения аэрозроля IADS** |
1 шт. | |
Узел крепления пробоотборной трубки к корпусу анализатора (для HORIBA APDA-372 Е) ** |
1 шт. | |
Пробоотборная головка Sigma-2** |
1 шт. | |
Муфта для монтажа пробоотборной головки Sigma-2** |
1 шт. | |
** Стилос |
1 шт. | |
Нуль-модемный кабель** |
1 шт. | |
Трубка пластиковая для юстировки анализатора (30 см) ** |
1шт. | |
Образец калибровочной пыли MonoDust 1500** в бутылке в пакете |
1 шт. 1 шт. | |
Метеостанция (WS300-UMB или WS600-UMB)** |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Руководство пользователя ПО |
1 экз. | |
Паспорт |
1 экз. | |
Методика поверки |
1 экз. | |
* Обозначение анализатора указывается при заказе. ** Включаются в комплектность по заказу. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон размеров регистрируемых частиц пыли, мкм |
от 0,18 до 100 |
Диапазон показаний массовой концентрации пыли, мкг/м3 |
от 0 до 10000 |
Диапазон измерений массовой концентрации пыли, мкг/м3 |
от 10 до 10000 |
Пределы допускаемой относительной погрешности измерений массовой концентрации пыли, % |
±25 |
Номинальный объемный расход отбираемой пробы, л/мин |
4,8 |
Пределы допускаемой относительной погрешности установки объемного расхода отбираемой пробы, % |
±3 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания: | |
напряжение переменного тока, В |
от 207 до 253 |
частота переменного тока, Гц |
от 49 до 51 |
Потребляемая мощность, В^А, не более |
200 |
Габаритные размеры анализатора, мм, не более: | |
высота |
320 |
ширина |
450 |
длина |
185 |
Масса анализатора, включая измерительный датчик, кг, не более |
9,3 |
Условия эксплуатации: | |
температура окружающей среды, °С |
от +5 до +40 |
относительная влажность окружающего воздуха, % |
до 80 |
атмосферное давление, кПа |
от 84 до 106,7 |
Температура отбираемой пробы, °С |
от -20 до +50 |
