Номер по Госреестру СИ: 86072-22
86072-22 Косы термометрические
(ТКц-03)
Назначение средства измерений:
Косы термометрические ТКц-03 (далее - термокосы) предназначены для измерений температуры грунта в режиме реального времени.
Внешний вид.
Косы термометрические
Рисунок № 1
Внешний вид.
Косы термометрические
Рисунок № 2
Внешний вид.
Косы термометрические
Рисунок № 3
Общие сведения
Дата публикации - 11.07.2022
Срок свидетельства - 06.07.2027
Номер записи - 188056
ID в реестре СИ - 1400686
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТКц-03-01-25-27, ТКц-03-01-20-22, ТКц-03-01-17-19, ТКц-03-01-13-17, ТКц-03-01, нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Севербуринструмент" (ООО "Севербуринструмент")
Страна - РОССИЯ
Населенный пункт - г. Курган
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 10981
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 55
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 1095 дн.
Приказы РСТ, где упоминается данный тип СИ
№1651 от 2022.07.06 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Косы термометрические (ТКц-03)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Севербуринструмент" (ООО "Севербуринструмент")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
86072-22 06.07.2027 |
Косы термометрические, ТКц-03 Общество с ограниченной ответственностью "Севербуринструмент" (ООО "Севербуринструмент") (РОССИЯ г. Курган) |
ОТ МП |
3 года |
|
92163-24 24.05.2029 |
Комплексы для измерений температуры грунтов, СТО Общество с ограниченной ответственностью "Севербуринструмент" (ООО "Севербуринструмент") (РОССИЯ г. Курган) |
ОТ МП |
5 лет |
Очень удобный отчет для отслеживания динамики утверждения приказов Росстандартом. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения приказов по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество приказов в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе. В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Бесплатный
Кто поверяет Косы термометрические (ТКц-03)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СЕВЕРБУРИНСТРУМЕНТ" (RA.RU.314066) | 10981 | 790 | 10981 | 0 | 0 | 10981 | 10981 | 0 |
Стоимость поверки Косы термометрические (ТКц-03)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Термокосы имеют метрологически значимое программное обеспечение (далее - ПО), встроенное в контроллер управления.
Конструкция термокос исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики термокос нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО термокос приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТКц03-1М |
|
Номер версии (идентификационный номер ПО), не ниже |
1.0.6 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку термокосы любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.6 «Устройство и работа» руководства по эксплуатации ТКЦ-03.00.00.000РЭ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 25358-2020 «Грунты. Метод полевого определения температуры»
ГОСТ 8.558-2009 «Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры»
ТУ 26.51.21-008-64477449-2021 «Косы термометрические ТКц-03. Технические условия»
ПравообладательОбщество с ограниченной ответственностью «Севербуринструмент» (ООО «Севербуринструмент»)
Адрес юридического лица: 640003, Курганская область, г. Курган, ул. Коли Мяготина, д. 39, стр. 10
ИНН 4501225901
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Место нахождения и адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./пом. 1/1, ком. 14-17
Правообладатель
Общество с ограниченной ответственностью «Севербуринструмент» (ООО «Севербуринструмент»)Адрес юридического лица: 640003, Курганская область, г. Курган, ул. Коли Мяготина, д. 39, стр. 10
ИНН 4501225901
Изготовители Общество с ограниченной ответственностью «Севербуринструмент» (ООО «Севербуринструмент»)
Адрес места осуществления деятельности: 640003, Курганская область, г. Курган, ул. Коли Мяготина, д. 39, стр. 10
ИНН 4501225901
Принцип действия термокос основан на зависимости электрического сопротивления чувствительных элементов электронных цифровых датчиков температуры термокос (далее - датчики температуры) от температуры окружающей среды.
Конструктивно термокосы состоят из кабеля с закрепленными на нем датчиками температуры, помещенными в алюминиевую трубку, и контроллера управления. Датчики температуры состоят из помещенных в единый корпус чувствительного элемента и микроконтроллера, преобразующего сопротивление чувствительного элемента в цифровой код. Цифровой выходной сигнал датчиков температуры преобразуется контроллером управления с дальнейшей передачей по цифровым протоколам во внешние устройства.
Термокосы выпускаются в модификациях, отличающихся количеством датчиков температуры и длиной кабеля.
Структура условного обозначения модификаций термокос:
Обозначение типа
Длина кабеля термокосы
Индекс варианта датчика температуры
Количество датчиков температуры
Заводской номер наносится на маркировочную табличку термокосы любым технологическим способом в виде цифрового кода.

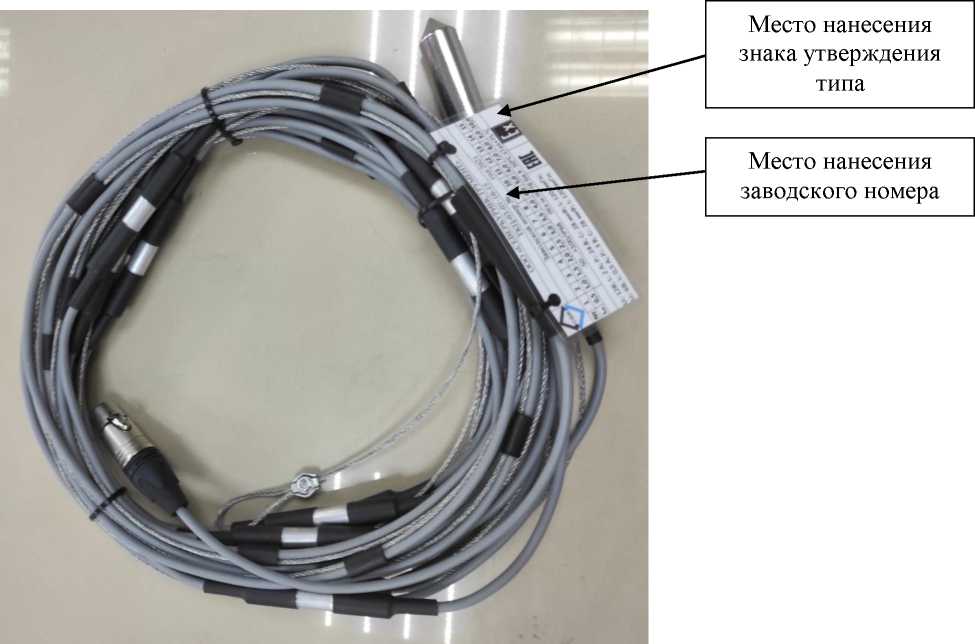

Общий вид термокос с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на термокосы в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) термокос не предусмотрено.
Рисунок 1 - Общий вид термокос с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: | |
|
- в поддиапазоне измерений от -3 до +3 °С включ. |
±0,1 |
|
- в поддиапазонах измерений от -10 до -3 °С не включ. и св. +3 до +10 °С включ. |
±0,2 |
|
- в поддиапазонах измерений от -25 до -10 °С не включ. и св. +10 до +25 °С включ. |
±0,3 |
|
- в поддиапазонах измерений от -50 до -25 °С не включ. и св. +25 до +50 °С включ. |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
3,3 12 (опционально) |
|
Количество датчиков температуры термокосы, шт. |
от 1 до 127 |
|
Длина кабеля с датчиками температуры, м, не более |
300 |
|
Расстояние между датчиками температуры, м |
в соответствии с ГОСТ 25358-2020 |
|
Габаритные размеры контроллера управления (длинахширинахвысота), мм, не более |
150х89х30 |
|
Масса контроллера управления и кабеля с датчиками температуры, кг, не более |
10 |
|
Рабочие условия измерений:
|
от -50 до +50 от -50 до +50 100 от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
80000 |
|
Средний срок службы, лет |
10 |
|
Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254-2015 |
IP68 |
