Номер по Госреестру СИ: 86070-22
86070-22 Датчики температуры платиновые
(PCA)
Назначение средства измерений:
Датчики температуры платиновые PCA (далее - датчики) предназначены для измерений температуры в пазах обмотки статора электродвигателей, установленных на газоперерабатывающем заводе ООО «Газпром переработка Благовещенск»
Внешний вид.
Датчики температуры платиновые
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом
Лист № 3 Всего листов 4
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Приведены в разделе 1.5 «Устройство и работа» руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ПравообладательФирма «JUMO Regulation», Франция
Адрес:7, rue des Drapiers-BP 45200, F-57075 METZ Cedex, France
Телефон: +33 3 87 37 53 00
Факс: +33 3 87 37 89 00
E-mail: info.fr@jumo.net
Изготовитель
Фирма «JUMO Regulation», ФранцияАдрес:7, rue des Drapiers-BP 45200, F-57075 METZ Cedex, France
Телефон: +33 3 87 37 53 00
Факс: +33 3 87 37 89 00
E-mail: info.fr@jumo.net
Испытательный центр
Общество с ограниченной ответственностью «ИНЭКС СЕРТ» (ООО «ИНЭКС СЕРТ») Адрес: 125315, г. Москва, ул. Часовая, д. 9А, помещение 27АТелефон: +7 (495) 664-23-42
Web-сайт: http://www.inexcert.ru
E-mail: info@inexcert.ru
Правообладатель
Фирма «JUMO Regulation», ФранцияАдрес:7, rue des Drapiers-BP 45200, F-57075 METZ Cedex, France
Телефон: +33 3 87 37 53 00
Факс: +33 3 87 37 89 00
E-mail: info.fr@jumo.net
Принцип действия датчиков основан на зависимости электрического сопротивления материала чувствительного элемента (далее - ЧЭ) от температуры измеряемой среды.
Конструктивно датчики состоят из тонкослойного платинового ЧЭ, нанесенного на диэлектрическую подложку, с выводами для крепления соединительных проводов по 3-х проводной схеме. Монтаж на объекте измерений осуществляется путем закладывания датчиков в специальные пазы обмоток статора электродвигателя.
К данному типу средства измерений относятся датчики температуры платиновые РСА с серийными номерами, представленными в таблице 1
Таблица 1 - Серийные номера, относящиеся к данному типу средства измерений
69031/1 |
69031/11 |
69031/21 |
69031/31 |
69031/41 |
69031/51 |
69031/61 |
69031/71 |
69031/2 |
69031/12 |
69031/22 |
69031/32 |
69031/42 |
69031/52 |
69031/62 |
69031/72 |
69031/3 |
69031/13 |
69031/23 |
69031/33 |
69031/43 |
69031/53 |
69031/63 |
69031/73 |
69031/4 |
69031/14 |
69031/24 |
69031/34 |
69031/44 |
69031/54 |
69031/64 |
69031/74 |
69031/5 |
69031/15 |
69031/25 |
69031/35 |
69031/45 |
69031/55 |
69031/65 |
69031/75 |
69031/6 |
69031/16 |
69031/26 |
69031/36 |
69031/46 |
69031/56 |
69031/66 |
69031/76 |
69031/7 |
69031/17 |
69031/27 |
69031/37 |
69031/47 |
69031/57 |
69031/67 |
69031/77 |
69031/8 |
69031/18 |
69031/28 |
69031/38 |
69031/48 |
69031/58 |
69031/68 |
69031/78 |
69031/9 |
69031/19 |
69031/29 |
69031/39 |
69031/49 |
69031/59 |
69031/69 |
69031/79 |
69031/10 |
69031/20 |
69031/30 |
69031/40 |
69031/50 |
69031/60 |
69031/70 |
69031/80 |
69031/81 |
Серийные номера датчиков в виде цифрового обозначения, состоящие из арабских цифр, нанесены на кабель датчиков методом печати.
Знак поверки наносится на свидетельство о поверке в соответствии с Порядком проведения поверки, установленным нормативно-правовыми актами в области обеспечения единства измерений. Пломбирование датчиков не предусмотрено.

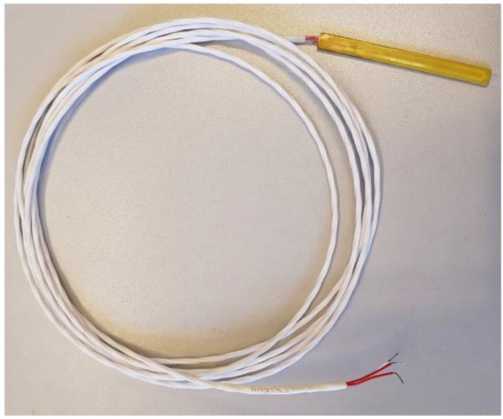

Внешний вид датчиков представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков температуры платиновых PCA
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений температуры, °С |
от -52 до +200 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±(0,6+0,01Jt|) |
Примечание: |t| - абсолютное значение измеренной температуры, °С |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Температурный коэффициент а, °С-1 |
0,00385 |
Электрическое сопротивление изоляции (при 100 В) при температуре (25±10) °С и относительной влажности воздуха от 30 до 80 %, МОм, не менее |
100 |
Номинальное значение сопротивления при 0 °C (Ro), Ом: |
100 |
Габаритные размеры монтажной части, мм, не более: - толщина |
4 |
- ширина |
12 |
- длина |
155 |
Рабочие условия измерений: - температура окружающего воздуха, °С |
от -52 до +200 |
- относительная влажность, не более |
90 |
Масса, кг, не более |
1 |
Средний срок службы, лет, не менее |
15 |
