Номер по Госреестру СИ: 86009-22
86009-22 Контроллеры многофункциональные
(КМ ЭНТЕК E2R2 (G) - а V.4)
Назначение средства измерений:
Контроллеры многофункциональные КМ ЭНТЕК E2R2 (G) - а V.4 (далее - КМ ЭНТЕК) предназначены для измерений текущего времени, синхронизации и поддержания единого времени в составе автоматизированных информационно-измерительных систем (АИИС), а также автоматического сбора, хранения и обработки данных от первичных счетчиков энергоресурсов через встроенные интерфейсы RS-232, RS-485, CAN.
КМ ЭНТЕК предназначены для работы в составе АИИС комплексного учета энергоресурсов, в частности систем коммерческого учета электроэнергии и мощности (АИИС КУЭ), комплексов устройств телемеханики, многофункциональных и автоматизированных систем управления технологическими процессами (АСУ ТП), для организации связи с центром сбора и обработки, хранения информации по каналам связи GSM (CSD, GPRS) и Ethernet (TCP/IP), синхронизацией времени по каналам GPS/ГЛОНАСС, формирования команд управления энергетическими объектами.
Внешний вид.
Контроллеры многофункциональные
Рисунок № 1
Внешний вид.
Контроллеры многофункциональные
Рисунок № 2
Внешний вид.
Контроллеры многофункциональные
Рисунок № 3
Внешний вид.
Контроллеры многофункциональные
Рисунок № 4
Внешний вид.
Контроллеры многофункциональные
Рисунок № 5
Внешний вид.
Контроллеры многофункциональные
Рисунок № 6
Внешний вид.
Контроллеры многофункциональные
Рисунок № 7
Внешний вид.
Контроллеры многофункциональные
Рисунок № 8
Внешний вид.
Контроллеры многофункциональные
Рисунок № 9
Программное обеспечение
В процессе настройки и эксплуатации КМ ЭНТЕК используются следующие виды программного обеспечения (далее по тексту - ПО):
-
1) СПО - системное программное обеспечение КМ ЭНТЕК. СПО обеспечивает все функции, реализуемые непосредственно в КМ ЭНТЕК - опрос узлов учета, хранение архивных данных, передачу информации на верхний уровень. Системное программное обеспечение КМ ЭНТЕК состоит из операционной системы Linux, исполнительной системы и конфигурации EnLogic по умолчанию.
-
2) WEB-интерфейс КМ ЭНТЕК. Является расширением СПО КМ ЭНТЕК, и предназначено для мониторинга работы КМ ЭНТЕК и основного набора функций конфигурирования. WEB-интерфейс доступен при подключении к КМ ЭНТЕК по каналу связи Ethernet, или по статическому адресу через соединение GPRS. Встроенный WEB-интерфейс КМ ЭНТЕК позволяет осуществлять мониторинг работы КМ ЭНТЕК и конфигурировать параметры списка узлов учета КМ ЭНТЕК. Для использования WEB-интерфейса необходим WEB-браузер с поддержкой технологий JScript и HTML5 (для отрисовки диаграмм и графиков).
-
3) Утилита опроса КМ ЭНТЕК. Выполняет функции, подобные WEB-интерфейсу. Позволяет сохранить результаты мониторинга работы КМ ЭНТЕК. Может опрашивать КМ ЭН-ТЕК по IP-адресу, а также по GSM-соединению (режим опроса CSD). Одно из основных назначений утилиты опроса КМ ЭНТЕК - проведение пусконаладочных работ по объекту учета, первичная проверка канала связи, формирование отчета по объекту, демонстрация передачи данных в сбытовые организации. Утилита опроса КМ ЭНТЕК входит в дистрибутив систем EnLogic и АИИС «ЭНТЕК». С ее помощь возможно производить опрос КМ ЭНТЕК по различным каналам связи, сохранять результаты опроса, корректировать параметры узлов учета, синхронизировать конфигурацию узлов учета в КМ ЭНТЕК.
-
4) Система конфигурирования EnLogic. Используется при необходимости расширенного конфигурирования КМ ЭНТЕК.
Идентификационные данные ПО приведены в таблице 3.
Таблица 3 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Наименование ПО |
исполнительная система конфигурирования EnLogic |
Идентификационное наименование ПО |
Enlogic-drv |
Номер версии (идентификационный номер) |
не ниже 08.10.2019 |
Цифровой идентификатор ПО |
8df6edc5020e87136b73f8051bfa2ca2 |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
MD5 |
Места установки пломб и наклейки, блокирующей доступ к технологическому разъему для прошивки КМ ЭНТЕК указаны на рисунках 3 и 4.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Лист № 12 Всего листов 13
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на табличку расположенную на корпусе КМ ЭНТЕК.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе АФЛС.421455.002 РЭ-ЛУ Контроллер многофункциональный КМ ЭНТЕК E2R2 (G). Руководство по эксплуатации разделы 5, 7.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к контроллерам многофункциональным КМ ЭНТЕК E2R2 (G) - а V.4ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
АФЛС.421455.002 ТУ Контроллер многофункциональный КМ ЭНТЕК E2R2 (G). Технические условия
ПравообладательОбщество с ограниченной ответственностью «Энтелс» (ООО «Энтелс») ИНН 7718540189
Юридический адрес: 121741, г. Москва, ул. Рябиновая, д. 69, стр. 5, этаж 3, помещение II, комн. 16
Телефон: (495) 1103179
E-mail: info@entels.ru
Изготовитель
Общество с ограниченной ответственностью «Энтелс» (ООО «Энтелс») ИНН 7718540189Юридический адрес: 121741, г. Москва, ул. Рябиновая, д. 69, стр. 5, этаж 3, помещение II, комн. 16
Телефон: (495) 1103179
E-mail: info@entels.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Телефон: (495) 437-55-77
Факс: (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Энтелс» (ООО «Энтелс») ИНН 7718540189Юридический адрес: 121741, г. Москва, ул. Рябиновая, д. 69, стр. 5, этаж 3, помещение II, комн. 16
Телефон: (495) 1103179
E-mail: info@entels.ru
Принцип действия КМ ЭНТЕК основан на последовательных преобразованиях измеряемых величин в цифровой код.
КМ ЭНТЕК представляют собой приборы, выполненные в металлическом или пластиковом корпусе (в зависимости от исполнения) с разъемами для подключения внешнего питания и интерфейсных кабелей. Внутри корпуса располагается процессорная плата, плата GSM-модема (опционально), а также энергонезависимая память. Конструкция корпуса КМ ЭНТЕК в зависимости от исполнения обеспечивает возможность его навесного или настенного монтажа, размещения в электротехническом шкафу с 19" стойкой.
КМ ЭНТЕК являются проектно-компонуемым изделиями с различным числом каналов цифрового ввода/вывода.
КМ ЭНТЕК реализуют следующие функции:
-
- сбор информации о расходе электроэнергии и мощности непосредственно от микропроцессорных счетчиков, оснащенных цифровыми интерфейсами RS-485/422/CAN, либо через промежуточные преобразователи интерфейсов Ethernet - RS-485 (при большом количестве счетчиков);
-
- автоматическое распознавание подключенных счетчиков и их количества при включении КМ ЭНТЕК в режиме устройства сбора и передачи данных в работу;
-
- сбор информации о расходе электроэнергии и мощности от микропроцессорных счетчиков, имеющих PLC-модемы для силовых линий 220 В, через промежуточные устройства накопления информации (концентраторы), оснащенные цифровыми интерфейсами RS232/485;
- сбор информации о расходе электроэнергии и мощности от микропроцессорных счетчиков, имеющих импульсные выходы, через промежуточные счетчики импульсов, оснащенные цифровыми интерфейсами RS-232/485;
- реализация не менее 4-х поддерживаемых тарифов учета (дифференцированных по зонам суток);
- сбор и хранение данных, а также формирование выходных данных и служебных параметров;
- ведение общего журнала событий в системе, ведение журналов для различных типов событий, фильтрации и сортировки в журналах;
- выполнение операций квитирования событий, маскирования событий, в том числе групповое маскирование по типу, классу, приоритету и др.;
- выработка системного (внутреннего) времени (секунды, минуты, часы) и календаря (число, месяц, год), учет зимнего и летнего времени, рабочих и нерабочих дней, а также длительности расчетного периода с помощью энергонезависимых часов;
- коррекция системного времени в ходе сеансов связи с центрами сбора и обработки информации;
- автоматическая корректировка часов обслуживаемых микропроцессорных счетчиков один раз в сутки в соответствии с собственным системным временем;
- возможность работы, как в локальном режиме, так и в режиме обмена информацией с удаленным центром сбора и обработки информации. При работе в локальном режиме КМ ЭНТЕК осуществляет сбор и архивирование информации в энергонезависимой памяти. При работе в режиме обмена данными, передача данных осуществляется по запросу центрального сервера сбора и обработки информации;
- обеспечение защиты от несанкционированного доступа к данным;
- передача информации в центр (центры) сбора и обработки информации по следующим видам каналов телекоммуникации: радиоканалы, радиорелейные каналы, каналы сотовой связи, каналы спутниковой связи, каналы связи по силовой сети;
- прием, обработка и обмен с верхним уровнем управления стандартными сигналами телемеханики (сигналы телесигнализации, телеизмерения и телеуправления), сбор и регистрация сигналов телемеханики в реальном масштабе времени с генерацией соответствующих меток времени;
- прием, обработка и обмен с верхним уровнем управления сигналами микропроцессорных защит и по цифровым каналам связи, сбора и регистрации этих сигналов в реальном масштабе времени с генерацией соответствующих меток времени;
- комплексная обработка информации;
- непрерывное наблюдение за всеми параметрами и непрерывного наблюдение за состоянием технологического оборудования, автоматической архивации накопленной информации;
- прием информации от устройств телемеханики по протоколам обмена MODBUS, МЭК-60870-5-101/103/104, МЭК 61850;
- обмен информацией с верхним уровнем управления по протоколам MODBUS, МЭК-60870-5-101, МЭК-60870-5-104, МЭК 61850;
- осуществление как спорадической (событийной), так и периодической передачи данных по протоколам МЭК, а также передача по запросу;
- организация подсистемы «единого времени»;
- возможность построения распределенной АСУТП, состоящей из нескольких КМ ЭН-ТЕК, объединенных в единую информационную сеть;
- обмен информацией между КМ ЭНТЕК внутри системы и передача данных на верхний уровень по любому из перечисленных каналов связи (интерфейсов): RS-485, RS-422, RS232, 10/100/1000 Base-TX Ethernet, FO (оптоволоконные линии связи), через модемы на выделенную медную пару, на коммутируемую линию, на силовую кабельную линию, надтональный модем, радиомодем с выходом на радиостанцию, сотовый радиомодем стандарта GSM/GPRS.
В составе КМ ЭНТЕК имеются встроенные энергонезависимые часы. Синхронизация внутреннего времени осуществляться через встроенный спутниковый модуль синхронизации GPS/GLONASS, который обеспечивает автоматическую непрерывную синхронизацию часов от источников точного времени синхронизированых с национальной шкалой координированного времени UTC (SU).
В КМ ЭНТЕК имеется встроенный ионистор. Он обеспечивает:
- корректную работу при отсутствии внешнего питания в течении 200 с;
- запись последних показаний опрашиваемого оборудования при исчезновении питания;
- передачу сигнала в информационную систему верхнего уровня об отсутствии питания;
- корректное завершение работы.
КМ ЭНТЕК позволяет собирать информацию с датчиков нижнего уровня АСУТП, различных приборов учета. В случае использования КМ ЭНТЕК для задач учета, все подключенные к ним средства измерений должны быть аттестованы в установленном порядке, иметь свидетельства об утверждении типа средств измерений, действующие свидетельства о метрологической поверке. Краткий перечень совместимого с КМ ЭНТЕК оборудования приведен в таблице 1.
Таблица 1 - Перечень поддерживаемого оборудования с КМ ЭНТЕК
Тип |
Наименование изготовителя |
1 |
2 |
Счетчики электрической энергии с импульсными выходами (класс точности 2,0 и выше) | |
СЭБ-ZA^, СЭБ^.07Д, СЭБ-2А.08, СЭБ-1TM.02Д, СЭБ-1ТМ.02М, СЭБ-1ТМ.03, ПСЧ-3А.06Т, ПСЧ-3АРТ.07, ПСЧ-3АРТ.07Д, ПСЧ-3АРТ.08, ПСЧ-3АРТ.09, ПСЧ-3ТА.07, ПСЧ-3ТА.08, ПСЧ-3ТМ.05Д, ПСЧ-3ТМ.05М, ПСЧ-4ТМ.05Д, ПСЧ-4ТМ.05М, ПСЧ-4ТМ.05МД, ПСЧ-4ТМ.05МН, СЭТ-4ТМ.02М, СЭТ-4ТМ.03М |
ФГУП «НЗиФ» |
Меркурий 200, Меркурий 201, Меркурий 202, Меркурий 203, Меркурий 206, Меркурий 207, Меркурий 208, Меркурий 230, Меркурий 231, Меркурий 233, Меркурий 234, Меркурий 236, Меркурий 237, Меркурий 203.2Т |
ЗАО «Инкотекс» |
СЕ102, СЕ102М, СЕ201, СЕ301, СЕ303, СЕ304, СЕ306, СЕ208, СЕ308 |
ЗАО «Электротехнические заводы «Энергомера» |
Альфа A1140, Альфа A1700, Альфа A1800, Альфа AS300, Альфа AS1440 |
«Эльстер Мет-роника» |
СС-IOIS, СС-301(К) |
НП ООО «Гран- Система-С» |
EMS, EPQM, EPQS, GEM, GAMA 100, GAMA 3OO |
ЗАО «ELGAMAELE KTRONIKA» |
КАСКАД 200-МТ, КАСКАД 310-МТ |
ООО «Мир Технологий» |
ZMD/ZFD, ZMQ, E550, E650, E750, E850 |
Landis+Gyr AG |
SL7000 (ACE8000) |
Actaris Metering Systems |
Продолжение таблицы 1
РиМ 389.01, РиМ 384.0Х, РиМ 489.1Х |
АО «РиМ» |
Фотон |
ООО «СИ- СТЕЛ» |
ФОБОС 3, ФОБОС 1 |
ООО «Телематические решения» |
Многофункциональные измерители параметров и качества электроэнергии | |
PM130, EM132, ЕМ 133, EM720, ЕМ 920, РМ135, PM172, PM175, РМ180, PM296, BFM136, EDL175, ezPAC SA300 |
SATEC Ltd. |
ПАРМА РК1.01, ПАРМА РК3.01, ПАРМА РК3.02, ПАРМА РК6.05М, ПАРМА Т400 |
ООО «ПАРМА» |
Ресурс-Е4, Ресурс-ЦЕ2, Ресурс-иБ2С, Ресурс-ПКЭ |
НПФ «Энерго техника» |
ЭНИП-2-45/100-220-А1Е0-01, ЭНИП-2-45/100-220-А2Е0-11, ЭНИП-2-45/100-220-А2Е0-21, ЭНИП-2-45/100-220-А3Е4-21, ЭНИП-2-45/100-220-А2Е4х2-21, ЭНИП-2-45/100-220-А2Е4х2БХ-21, ЭНИП-2-45/100-24-А2Е0-32 |
Инженерный центр «Энергосервис» |
Счетчики импульсов | |
Пульсар |
ООО «НИИ Тепловодохран» |
SmartVoyager, FX868-M2 |
ОАО «Теле офис» |
Теплосчетчики | |
ВИС.Т |
ЗАО «НПО Теп ловизор» |
ЭНКОНТ |
«Промрезерв» |
ТеРосс-ТМ |
ООО «Техно Терм» |
ВКТ-7 |
ЗАО «НПФ Теп- локом» |
ВЗЛЕТ ТСР-М |
ЗАО «Взлет» |
Устройства системы обеспечения единого времени (СО' |
ЕВ) |
УСВ-2,УСВ-3 |
ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» |
МИР РЧ-01 |
ООО НПО «МИР» |
РСТВ-01-01 (GPS/ГЛОНАСС) |
ЗАО «НПФ Прорыв» |
В зависимости от наличия и количества интерфейсов связи и конструктивного исполнения КМ ЭНТЕК имеют различные модификации, наименования которых должны определяться в соответствии со следующим обозначением: КМ ЭНТЕК E2R2 (G) -a V.b c -d -e -f -g -h -i -j -k lmnpq, где a - аббревиатура, раскрывающая количество плат и вариантом питания изделия, в виде:
-1 - модификация с одной процессорной платой и питанием на -12/24/36/48 В;
-2 - модификация с одной процессорной платой и со встроенным блоком питания ~220В; -3 - модификация с одной процессорной платой и платой расширения со встроенным блоком питания ~220В;
-4 - модификация с двумя процессорными платами и питанием на -12/24/36/48 В; V.b - аппаратная версия платформы
c - аббревиатура, раскрывающая количество интерфейсов RS-485. При отсутствии опции ставиться -0.
d - аббревиатура, раскрывающая количество интерфейсов RS-232. При отсутствии опции ставиться -0.
e - аббревиатура, раскрывающая количество интерфейсов Ethernet. При отсутствии опция ставиться -0.
f - аббревиатура, раскрывающая количество USB-портов.
При отсутствии опция ставиться -0. g - аббревиатура, раскрывающая наличие источника бесперебойного питания на базе ионистора:
-0 - отсутствует; -1 - присутствует. h - аббревиатура, раскрывающая наличие встроенного модуля ГЛОНАСС/GPS.
-0 - отсутствует; -1 - присутствует.
-
i - аббревиатура, раскрывающая конфигурацию встроенных модулей связи:
-0 - отсутствует;
-1 - наличие основного модуля;
-2 - основного и дополнительного модуля. j - аббревиатура, раскрывающая тип связи сотового оператора, в виде: -0 - отсутствие функции;
-1 - 2G;
-2 - 3G;
-3 - 4G; -4 - 5G.
k - аббревиатура, раскрывающая тип дополнительного модуля связи, в виде:
-0 - отсутствие функции;
-1 - 2G; -2 - 3G; -3 - 4G;
-4 - 5G -5 - LoraWan -6 - ZigBee -7 - NBIoT -8 - McWill
l - аббревиатура, раскрывающая функции программного обеспечения ТМ:
-1 - функция базовая;
-2 - функция ТМ;
-3 - функция ТМ с поддержкой протокола DNP3;
m - аббревиатура, раскрывающая функции программного обеспечения
КМ ЭНТЕК в режиме устройства сбора и передачи данных
-0 - отсутствие функции;
-1 - наличия функции.
n - аббревиатура, раскрывающая функции программного обеспечения
наличие модуля VIPNET:
-0 - отсутствие функции;
-1 - наличия функции;
p - аббревиатура, раскрывающая специализированные функции:
-0 - отсутствие функции;
-1 - для управляемых разъединителей;
-2 - для системы АСУНО;
q - аббревиатура, раскрывающая наличия поддержки протокола IEC 61850
-0 - отсутствие функции;
-1 - наличия функции;
Пример записи условного обозначения:
КМ ЭНТЕК E2R2 (G)-1 V.4 2-1-2-1-1-1-1-2-0 31100
Расшифровка примера записи:
устройство сбора и передачи данных КМ ЭНТЕК, в модификации 1 - с одной процессорной
платой и питанием на -12/24/36/48 В в аппаратной версии - 4 в конфигурации: интерфейсы связи - RS-485 - 2 шт.,
RS-232 - 1 шт.,
Ethernet - 2 шт.,
USB - 1 шт.,
1 - встроенный ионистор,
-
1 - встроенный спутниковый модуль синхронизации ГЛОНАСС/GPS,
1- основной модуль связи,
-
2 - 3G тип связи основного модуля связи,
0 - отсутствует дополнительный модуль связи.
с установленными программными функциями:
-
3 - функция ТМ с поддержкой протокола DNP3;
1 - функции программного обеспечения КМ ЭНТЕК в режиме устройства сбора и передачи данных
1 - наличие модуля VIPNET
0 - без специализированных функций.
0 - без поддержки протокола IEC 61850

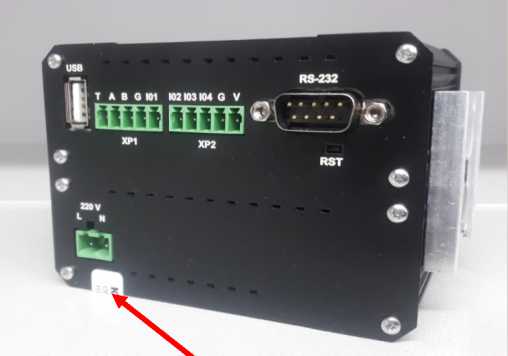

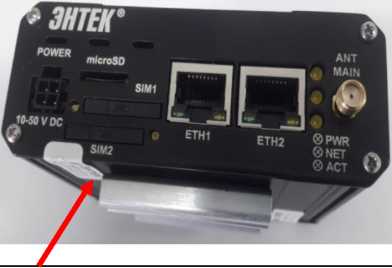

На рисунке 1 представлен общий вид КМ ЭНТЕК и места нанесения знака утверждения типа на рисунке 2 показан вид контактов и разъемов.
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид КМ ЭНТЕК. Место нанесения знака утверждения типа

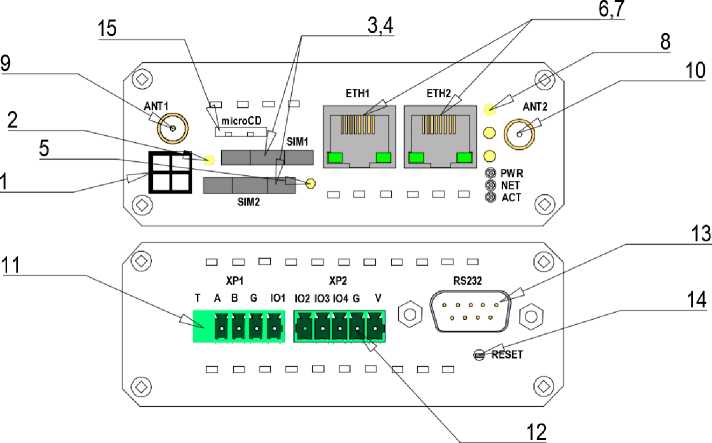

Рисунок 2 - Вид контактов и разъемов
Таблица 2 - Обозначение и описание контактов и разъемов к рисунку 2
Обозначение |
Описание | |
Внешний вид с лицевой стороны | ||
1 |
Разъём DC Power Male Jack для подключения питания (POWER) | |
2 |
Кнопка для извлечения SIM-карты 1 | |
3 |
Слот (разъём-держатель) SIM-карты 1 (SIM 1) | |
4 |
Слот (разъём-держатель) SIM-карты 2 (SIM 2) | |
5 |
Кнопка для извлечения SIM-карты 2 | |
6 |
Порт Ethernet1 (LAN/WAN 10/100 Мбит/с), разъём RJ-45 (ETH1) | |
7 |
Порт Ethernet2 (lAN/WAN 10/100 Мбит/с), разъём RJ-45 (ETH2) | |
8 |
Светодиодные индикаторы (сверху вниз: PWR, NET, ACT) | |
9 |
Разъём SMA-F для подключения GSM/3G антенны (ANT1) | |
Внешний вид с обратной стороны | ||
10 |
Разъём SMA-F для подключения GSM/3G антенны (ANT2) | |
11 Клеммный разъём XP1 |
Т |
Вывод встроенного терминального резистора 2 |
А |
Сигнал "А+" линии RS-485 | |
В |
Сигнал "B-" линии RS-485 | |
G |
Экран линии RS-485 (подключается при необходимости) | |
I1 |
Линия ввода-вывода дискретного сигнала 1 | |
12 Клеммный разъём XP2 |
I2 |
Линия ввода-вывода дискретного сигнала 2 |
I3 |
Линия ввода-вывода дискретного сигнала 3 | |
I4 |
Линия ввода-вывода дискретного сигнала 4 | |
G |
Земля | |
V |
Положительный вход внешнего питания | |
13 |
RS-232 |
9-контактный разъём DB-9M интерфейса RS-232 |
14 |
Сброс |
Места установки изготовителем пломб наклеек, блокирующих доступ к технологическому разъему
для прошивки КМ ЭНТЕК

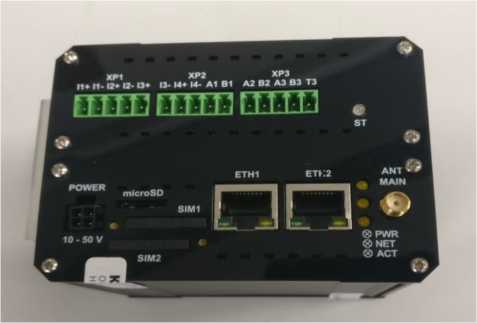

Рисунок 3 - Места установки изготовителем пломб-наклеек, вид спереди
1-WRE
RS-23‘4
Места установки изготовителем пломб накле-
ек, блокирующих доступ к технологическому
ХР*
т* МВ4О к*
RS-232(1)
gtxrxrtscts
I
ГГГГС';
XF7
Места установки изготовителем пломб наклеек, блокирующих доступ к технологическому разъему для прошивки КМ ЭНТЕК
разъему для прошивки КМ ЭНТЕК
Рисунок 4 - Места установки пломб наклеек, вид сзади
Заводской номер указывается в паспорте и на корпусе КМ ЭНТЕК в формате числового кода.
Места установки изготовителем пломб наклеек, блокирующих доступ к технологическому разъему для прошивки КМ ЭНТЕК указаны на рисунках 3, 4.
Знак поверки наносится в паспорт КМ ЭНТЕК.
Таблица 6 -
Наименование |
Обозначение |
Количество |
КМ ЭНТЕК |
КМ ЭНТЕК E2R2 (G) -a V.b c -d -e -f -g -h -i -j -k lmnpq |
1 шт. |
Руководство по эксплуатации1 |
АФЛС.421455.002 РЭ-ЛУ |
1 экз. |
Паспорт |
АФЛС.421455.002 ПС |
1 экз. |
Диск с программным обеспечени- 2 ем2 |
- |
1 шт. |
Примечание: 1 поставляется на партию изделий; доставляется по отдельному заказу |
Таблица 4 - Метрологические характеристики КМ ЭНТЕК
Наименование характеристики |
Значение |
Пределы основной допускаемой абсолютной погрешности часов, с/сут |
±1 |
Пределы дополнительной допускаемой абсолютной погрешности часов, вызванной изменением температуры окружающей среды в пределах рабочих условий применения, с/°С/сут |
±0,1 |
Таблица 5 - Основные технические характеристики КМ ЭНТЕК
Наименование характеристики |
Значение |
Напряжение питания от сети постоянного тока, В |
от 10 до 50 |
Напряжение питания от сети переменного тока, В |
от 85 до 265 |
Максимальная потребляемая мощность, Вт |
8 |
Масса, кг, не более |
0,6 |
Габаритные размеры средства измерений, мм, не более:
|
97 78 110 |
Рабочие условия -температура, °С - относительная влажность окружающего воздуха при +30 °С, % -атмосферное давление, кПа |
от - 40 до +70 до 98 от 66 до106,7 |
Средняя наработка на отказ, ч, |
125000 |
Срок службы, лет, не менее |
30 |
