Номер по Госреестру СИ: 86011-22
86011-22 Машины испытательные универсальные
(ST-1004)
Назначение средства измерений:
Машины испытательные универсальные ST-1004 (далее - машины) предназначены для измерений силы и перемещения подвижной траверсы при испытаниях образцов материалов на растяжение, сжатие, изгиб.
Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Внешний вид.
Машины испытательные универсальные
Рисунок № 2
Программное обеспечение
Для работы с машинами используется метрологически значимое программное обеспечение «SALT_UTM» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
Уровень защиты ПО «SALT_UTM» - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
«SALT UTM» |
Номер версии (идентификационный номер) ПО |
не ниже SALT UTM 13.2.0 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методы измерений» «Машины испытательные универсальные ST-1004. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений силы, утверждённая приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498
Техническая документация «Salt Co., LTD.», Республика Корея
Правообладатель«Salt Co., LTD.», Республика Корея
Адрес: 681, Baekbeom-ro, Seo-gu, Incheon, Republic of Korea
Телефон: +1 (866) 470-7081
E-mail: salt-s@light-salt.kr
Изготовитель
«Salt Co., LTD.», Республика КореяАдрес: 681, Baekbeom-ro, Seo-gu, Incheon, Republic of Korea
Телефон: +1 (866) 470-7081
E-mail: salt-s@light-salt.kr
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, пом.10 Тел.: +7 (495) 120 0350
E-mail: info@autoprogress-m.ru
испытаний средств
Правообладатель
«Salt Co., LTD.», Республика КореяАдрес: 681, Baekbeom-ro, Seo-gu, Incheon, Republic of Korea
Телефон: +1 (866) 470-7081
E-mail: salt-s@light-salt.kr
Принцип действия машин заключается в деформации образцов с помощью нагружающего устройства и одновременном измерении силы, приложенной к образцу. Измерение силы производится путем преобразования силы, прикладываемой к испытываемым изделиям и образцам, тензометрическим датчиком силы в пропорциональный электрический сигнал. Сила создается с помощью гидравлического привода, перемещение подвижной траверсы измеряется преобразователем линейных перемещений гидроцилиндра.
Конструктивно машины состоят из нижней опорной станины, силовой рамы с приводом на которой крепятся устройства нагружения, системы измерений силы и перемещения подвижной траверсы и системы управления и обработки данных.
Гидравлическая станция для машин может быть выполнена в виде отдельного выносного блока.
На силовой раме также расположен блок ручного управления с клавишами управления траверсой и кнопки аварийной остановки машины.
Заводской номер машин в буквенно-числовом формате указывается на маркировочной табличке, расположенной на нижней опорной станине.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид машин представлен на рисунке 1. Общий вид маркировочной таблички представлен на рисунке 2.

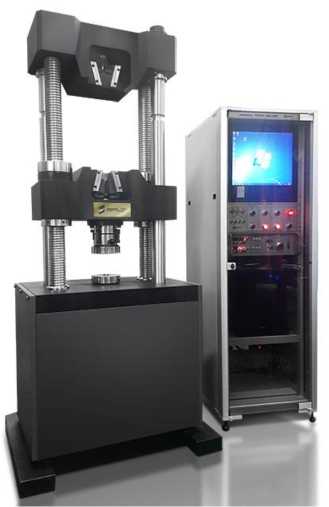

Рисунок 1 - Общий вид машин испытательных универсальных ST-1004
Hydrant Туре Universal Testing Machrne
SALT CO..LTD,
d ij Model ~
KI I Descriptive______i
У Monuiactijing Dote Fwtne Capacity
|j Etectfк-ity Power

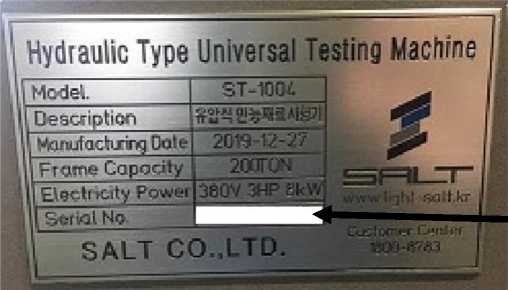

Рисунок 2 - Общий вид маркировочной таблички
В процессе эксплуатации машин не предусматриваются внешние механические или электронные регулировки. Пломбирование машин не предусмотрено.
Место указания заводского номера
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | |||
Наибольшая предельная нагрузка (сила) датчика силы Fmax*,кН |
300 |
500 |
1000 |
2000 |
Наименьшая предельная нагрузка (сила) датчика силы, кН |
Fmax"0,02 | |||
Пределы допускаемой относительной погрешности измерений силы, % |
±0,5 | |||
Диапазон измерений перемещений подвижной траверсы, мм |
от 0 до 600 |
от 0 до 700 |
от 0 до 900 |
от 0 до 1300 |
Пределы допускаемой абсолютной погрешности измерений перемещений подвижной траверсы в поддиапазоне от 0 до 2 мм включ., мкм |
±20 | |||
Пределы допускаемой относительной погрешности измерений перемещений подвижной траверсы в поддиапазоне св. 2 мм до верхнего предела измерений, % |
±1 | |||
* - наибольшая предельная нагрузка (сила) датчика силы Fmax определяется наибольшей предельной нагрузкой (силы) датчика силы, входящего в комплектность машин, указана в паспорте и на маркировочной табличке и зависит от заказа потребителя. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
Габаритные размеры*, мм, не более: | ||||
- высота |
2150 |
2550 |
2850 |
3350 |
- ширина |
950 |
1000 |
1200 |
1220 |
- длина |
700 |
770 |
850 |
980 |
Масса*, кг, не более |
2300 |
2500 |
3500 |
8300 |
Параметры электрического питания: | ||||
- напряжение переменного тока, В |
380±38 | |||
- частота переменного тока, Гц |
50±1 | |||
Потребляемая мощность, Вт, не более |
3000 |
5000 | ||
Условия эксплуатации: | ||||
- температура окружающего воздуха, °С |
от +15 до +35 | |||
- относительная влажность, %, не более |
80 | |||
* - габаритные размеры и масса машин зависят от наибольшей предельной нагрузки | ||||
(силы) датчика силы и диапазона измерений перемещения подвижной траверсы и указаны в | ||||
паспорте и на маркировочной табличке и зависит от заказа потребителя. |
