Назначение средства измерений:
Измерители сопротивления заземления DT-5300 (далее - измерители) предназначены для измерения электрического сопротивления заземления, напряжения постоянного и переменного тока, электрического сопротивления.
Внешний вид.
Измерители сопротивления заземления
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на лицевую панель измерителей и типографским способом на титульные листы руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 3 руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления DT-5300ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 51522-99 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний».
ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
Техническая документация предприятия изготовителя «SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР.
Правообладатель«SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНР
Building 19, Region 5, Baiwangxin Industrial Park, Songbai Rd., Baimang, Xili, Nanshan, China 518108
Телефон (86 755) 27353188, факс (86 755) 27653699,
Web-сайт: www.cem-instruments.com
Изготовитель
«SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНРBuilding 19, Region 5, Baiwangxin Industrial Park, Songbai Rd., Baimang, Xili, Nanshan, China 518108
Телефон (86 755) 27353188, факс (86 755) 27653699,
Web-сайт: www.cem-instruments.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»). ИНН: 7736042404Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru.
Правообладатель
«SHENZHEN EVERBEST MACHINERY INDUSTRY CO., LTD», КНРBuilding 19, Region 5, Baiwangxin Industrial Park, Songbai Rd., Baimang, Xili, Nanshan, China 518108
Телефон (86 755) 27353188, факс (86 755) 27653699,
Web-сайт: www.cem-instruments.com
Принцип действия измерителей основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отображается в виде результата измерений на жидкокристаллическом индикаторе (ЖКИ). Высокое испытательное напряжение формируется импульсным преобразователем из напряжения батарей питания. По окончанию измерений сопротивления изоляции происходит автоматический разряд объекта измерений.
Управление процессом измерения осуществляется встроенным микропроцессором.
Измерители имеют сигнализацию о наличии напряжения в испытываемой цепи в виде индикации на ЖКИ и звукового зуммера.
Измерители представляют собой цифровые, портативные, электронные, измерительные приборы. Измерители имеют две модификации: DT-5300, DT-5300В, различающиеся между собой пределами и погрешностями измерения сопротивления заземления.
Конструктивно измерители выполнены в пластмассовом корпусе двойного литья. На верхней торцевой стороне расположены контактные гнезда. На лицевой стороне расположены кнопки управления, функциональный переключатель, ЖК-дисплей с подсветкой, индикатор заряда батарей. Внутри корпуса - электронные схемы и батареи питания. Для удобства использования измерители оснащены функциями удержания текущего показания.
Измерители имеют следующие функции:
-
- измерение напряжения переменного тока;
-
- измерение напряжения постоянного тока;
-
- измерение сопротивления заземления;
-
- измерение электрического сопротивления.
Вид измерения выбирается при помощи функционального переключателя. Запуск измерения производится нажатием на кнопку «TEST». Результат отображается на большом ЖК-дисплее с подсветкой. Для удобства подключения выходы измерителей имеют цветную маркировку.
Заводской номер тестера наносится на самоклеящуюся информационную табличку (шильд) на корпусе.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о
поверке.
Место пломбирования
DT-5300
DT-5300B

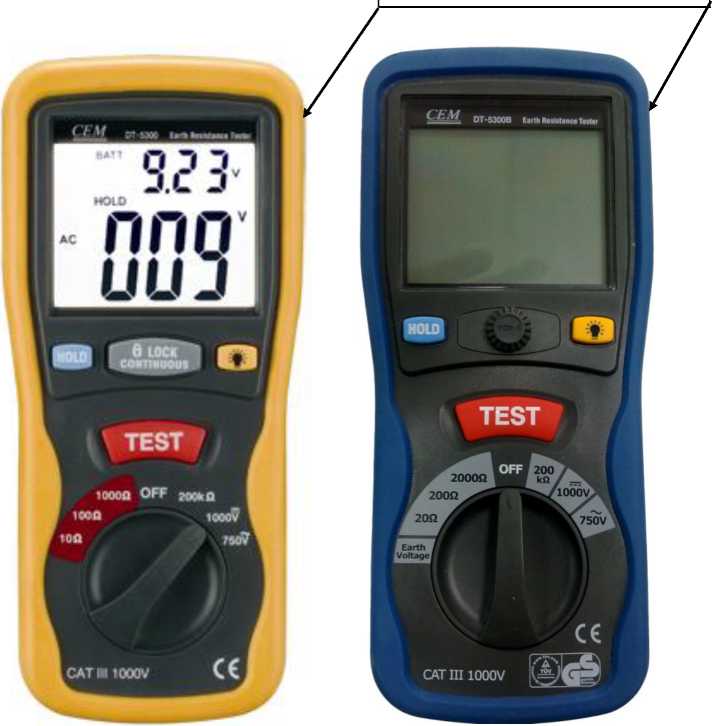

Общий вид измерителей сопротивления заземления DT-5300, DT-5300B
Таблица 7 -
Наименование |
Обозначение |
Количество |
Измеритель |
DT-5300 |
1 шт. |
Измерительные провода |
4 шт. | |
Измерительные провода на катушках |
3 шт. | |
Стержни металлические |
2 шт. | |
Батарея 1,5 В |
«Крона» |
6 шт. |
Руководство по эксплуатации |
DT-5300 |
1 экз. |
Методика поверки |
МП 206.1-002-2020 |
1 экз. |
Сумка для хранения |
1 шт. | |
Упаковочная тара |
1 шт. |
Метрологические характеристики приведены в таблицах 2-5.
Таблица 2 - Режим измерения напряжения переменного тока в диапазоне частот (40-400) Гц
Модификация |
Диапазон измерений, В |
Значение единицы младшего разряда (k), В |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока, В |
DT-5300 |
от 0 до 750 |
1,0 |
0,012 •Лизм+Ю^к |
DT- 5300В |
от 0 до 750 |
1,0 |
0,012/иизм+10'к |
Таблица 3 - Режим измерения напряжения постоянного тока
Модификация |
Диапазон измерений, В |
Значение единицы младшего разряда (k), В |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока , В |
DT-5300 |
от 0 до 1000 |
1,0 |
0,008 •Лизм+З •к |
DT- 5300В |
от 0 до 1000 |
1,0 |
0,008 •Лизм+З •к |
Таблица 4 - Режим измерения сопротивления заземления
Модификация |
Диапазон измерений |
Значение единицы младшего разряда (к), Ом |
Пределы допускаемой абсолютной погрешности измерения сопротивления заземления, Ом |
от 0,04 до 0,07 Ом |
0,01 |
± к | |
от 0,07 до 0,1 Ом |
0,01 |
±2'к | |
DT-5300 |
от 0,1 до 10 Ом |
0,01 |
0,03 \Иизм+10'к |
от 1 до 100 Ом |
0,1 |
0,03 • Иизм+З • к | |
от 10 до 1000 Ом |
1,0 |
0,03 • Иизм+З • к | |
от 0,04 до 0,07 Ом |
0,01 |
± к | |
от 0,07 до 0,1 Ом |
0,01 |
±2' к | |
DT- 5300В |
от 0,1 до 20 Ом |
0,01 |
0,02\Иизм+10'к |
от 1 до 200 Ом |
0,1 |
0,02 • Кизм+3 • к | |
от 10 до 2000 Ом |
1,0 |
0,02 • Кизм+3 • к |
Таблица 5 - Режим измерения электрического сопротивления
Модификация |
Диапазон измерений |
Значение единицы младшего разряда (к), Ом |
Пределы допускаемой абсолютной погрешности измерения электрического сопротивления, Ом |
DT-5300 |
от 300 до 200000 Ом |
100 |
0,01 • Кизм+2 • к |
DT- 5300В |
от 300 до 200000 Ом |
100 |
0,01 <Иизм+2-к |
Таблица 6 - Основные технические характеристики
Характеристика |
Значение | |
DT-5300 |
DT-5300B | |
Напряжение питания, В |
батареи 6 шт., 1,5 В, размер «АА» | |
Габаритные размеры, мм, (длинахширинахвысота) |
200х92х50 | |
Масса, не более, кг |
0,582 (включая батареи питания) |
0,582 (включая батареи питания) |
Рабочие условия применения:
|
от 0 до +40 до 80 от 84 до 106 |
