Номер по Госреестру СИ: 85917-22
85917-22 Анализаторы пыли
(Fidas)
Назначение средства измерений:
Анализаторы пыли Fidas (далее - анализаторы) предназначены для измерений массовой концентрации пыли в атмосферном воздухе и воздухе рабочих зон, в том числе при контроле среднесуточных значений предельно допустимых концентраций.
Внешний вид.
Анализаторы пыли
Рисунок № 1
Общие сведения
Дата публикации - 22.06.2022
Срок свидетельства - 20.06.2027
Номер записи - 187912
ID в реестре СИ - 1400379
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Компания "PALAS GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1480 от 2022.06.20 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Анализаторы пыли (Fidas)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
85917-22 Анализаторы пыли (Fidas) Компания "PALAS GmbH" (ГЕРМАНИЯ ) |
36151-12 Измерители запыленности стационарные (ИЗСТ-01) ООО "Горный-ЦОТ" (РОССИЯ г.Кемерово) |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по годам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за год
- среднее количество поверок в год
- период наполнения базы в месяцах и годах
- суммарное количество поверок в системе
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Измерители запыленности стационарные (ИЗСТ-01)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Измерители запыленности стационарные (ИЗСТ-01)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым. Функции встроенного ПО: обработка измерительных сигналов с фотоприемника, отображение, хранение и передача на внешнее устройство полученных данных, а также управление работой анализатора.
ПО PDAnalyze для отображения данных на компьютере не является метрологически значимыми и не оказывает влияние на результаты измерений.
Уровень защиты встроенного ПО «средний» в соответствии с Р 50.2.077-2014. Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Fidas |
|
Номер версии (идентификационный номер) ПО |
не ниже 100ххх |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого |
Знак утверждения типа
Знак утверждения типананосится непосредственно на анализатор, а также на титульные листы паспорта и руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Анализаторы пыли Fidas. Руководство по эксплуатации», раздел 5.3 «Обзор отдельных этапов измерения».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам пыли FidasПостановление Правительства РФ № 1847 от 16.11.2020 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
ГОСТ Р 8.606-2004 ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов
Техническая документация компании «PALAS GmbH»
ПравообладательКомпания «PALAS GmbH», Германия
Адрес: GreschbachstraBe 3 b, 76229 Karlsruhe, Germany
Телефон: +49 721 96213-0
Факс: +49 721 96213-33
Web-сайт: www.palas.de
E-mail: mail@palas.de
Изготовитель
Компания «PALAS GmbH», ГерманияАдрес: GreschbachstraBe 3 b, 76229 Karlsruhe, Germany
Телефон: +49 721 96213-0
Факс: +49 721 96213-33
Web-сайт: www.palas.de
E-mail: mail@palas.de
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Правообладатель
Компания «PALAS GmbH», ГерманияАдрес: GreschbachstraBe 3 b, 76229 Karlsruhe, Germany
Телефон: +49 721 96213-0
Факс: +49 721 96213-33
Web-сайт: www.palas.de
E-mail: mail@palas.de
Принцип действия анализаторов - оптический, основан на измерении интенсивности рассеянного аэрозольными частицами света. Луч от источника света просвечивает измерительный объем анализатора, через который прокачивается анализируемая воздушная проба. Прямое излучение попадает в световую ловушку, представляющую собой черное тело. Рассеянное аэрозольными частицами излучение регистрируется фотоприемником и преобразуется в электрический сигнал. Интенсивность рассеянного частицами излучения пропорциональна размеру частиц, количество импульсов соответствует количеству частиц. По измеренной интенсивности рассеянного излучения и количеству импульсов производится программный расчет массовой концентрации с учетом плотности аэрозольных частиц. Значение плотности аэрозольных частиц задается при сервисном обслуживании анализатора. Анализаторы измеряют общую (TSP) массовую концентрацию пыли и по размерным фракциям PM10, PM2.5, опционально РМ4, PM1.
Конструктивно анализаторы состоят из измерительного датчика (далее - датчик), насоса для отбора воздушной пробы с контрольным расходомером и электронного устройства. Внешне анализаторы представляют собой моноблок со встроенным или выносным датчиком. На лицевой панели моноблока расположен сенсорный дисплей. Для работы вне помещений на пробоотборный ход анализатора устанавливается сборный пробоотборник с устройством подогрева для осушения воздушной пробы.
Основными элементами датчика являются источник света (светодиод), фокусирующая оптическая система, измерительный объем и фотоприемник.
Электронное устройство обрабатывает сигналы, полученные с фотоприемника, представляет, сохраняет и передает результаты измерений на внешнее устройство. Результаты представляются по измерительным каналам TSP, РМ10, РМ2.5, РМ4, РМ1.
Питание анализаторов осуществляется от сети переменного тока.
Анализаторы имеют интерфейсы связи RS 232/485 и Ethernet для передачи данных на внешние устройства (компьютер) и порты, в том числе USB, для подключения дополнительных устройств. Передача данных на компьютер осуществляется с помощью программного обеспечения PDAnalyze.
Анализаторы выпускаются в следующих модификациях: Fidas 200, Fidas 200 E, Fidas 200 S. В отличии от Fidas 200, модификация Fidas 200 Е имеет выносной датчик, а анализатор модификации Fidas 200 S приспособлен для установки в защитный кожух при эксплуатации вне помещения.
Пломбировка для ограничения несанкционированного доступа к местам настройки (регулировки) не предусмотрена.
Идентификационные данные анализаторов, в том числе обозначение, заводской номер и дата изготовления, отражены в маркировке, нанесенной в виде нестираемой этикетки на заднюю панель корпуса. Места нанесения идентификационных данных указаны на рисунке 1.
Общий вид анализаторов представлен на рисунках 2 - 4.
Этикетка с идентификационными данными анализатора
тикетка с датой изготовления
op. hours
digital out
USB
Ethernet
serial interface
MSA
Рисунок 1 - Задняя панель анализаторов Fidas 200, Fidas 200 E, Fidas 200 S
с указанием мест нанесения идентификационных данных, включая дату изготовления
Метеостанция
Пробоотборник
Место нанесения
знака утверждения типа
Рисунок 2 - Общий вид анализатора Fidas 200
Выносной измерительный датчик с пробоотборником
Место нанесения знака утверждения типа
Рисунок 3 - Общий вид анализатора Fidas 200 Е с выносным измерительным датчиком

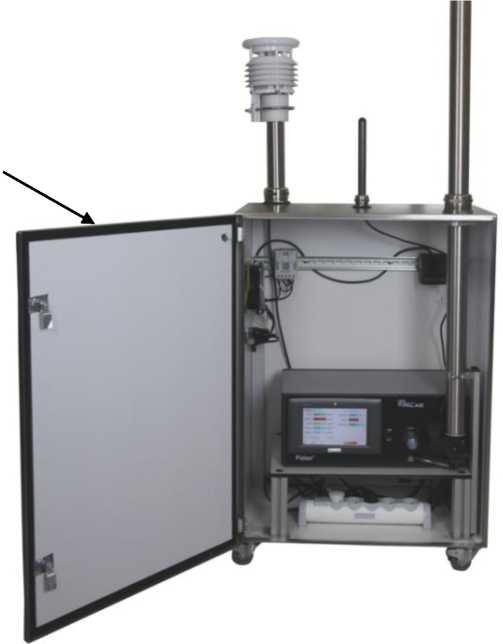

Защитный кожух
Рисунок 4 -Вид анализатора Fidas 200 S в защитном кожухе
Таблица 4 - Комплектность анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор пыли* |
Fidas 200В, или Fidas 200 Е, или Fidas 200 S |
1 шт. |
|
Набор элементов пробоотборного тракта |
1 шт. | |
|
Сетевой кабель |
1 шт. | |
|
Соединительный кабель |
1 шт. | |
|
Метеостанция |
1 шт. | |
|
Калибровочный набор |
1 шт. | |
|
Фильтр HEPA класса не хуже H14 |
1 шт. | |
|
Защитный кожух (для Fidas 200 S) |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Паспорт |
1 экз. | |
|
Методика поверки |
МП-640-003-21 |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон размеров регистрируемых аэрозольных частиц, мкм |
от 0,18 до 100 |
|
Диапазон показаний массовой концентрации аэрозольных частиц TSP, РМ10, РМ2.5, РМ4, РМ1, мкг/м3 |
от 0 до 10000 |
|
Диапазон измерений массовой концентрации аэрозольных частиц TSP, РМ10, РМ2.5, РМ4, РМ1, мкг/м3 |
от 10 до 10000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации аэрозольных частиц, % |
±25 |
|
Номинальный объемный расход отбираемой пробы, дм3/мин |
4,8 |
|
Пределы допускаемой абсолютной погрешности установки объемного расхода отбираемой пробы, дм3/мин |
±0,15 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания от сети переменного тока: | |
|
напряжение переменного тока, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49 до 51 |
|
Потребляемая мощность анализаторов, 1±А, не более: | |
|
Fidas 200, Fidas 200 E |
200 |
|
Fidas 200 S (в защитном кожухе) |
300 |
|
Габаритные размеры анализаторов, мм, не более: | |
|
высота |
180,5 |
|
ширина |
320 |
|
длина |
450 |
|
Масса анализаторов, кг, не более |
9,3 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: температура окружающей среды для анализаторов, °С Fidas 200, Fidas 200 E Fidas 200 S относительная влажность окружающей среды при 25 °С, %, не более атмосферное давление, кПа |
от +5 до +40 от -20 до +50 90 от 84 до 106,7 |
|
Температура анализируемого воздуха для анализаторов, °С: Fidas 200, Fidas 200 E Fidas 200 S |
от +5 до +40 от -20 до +50 |
