Сведения о средстве измерений: 85827-22 Анализаторы свободного хлора

Номер по Госреестру СИ: 85827-22
85827-22 Анализаторы свободного хлора
(M 1035 C)

Назначение средства измерений:
Анализаторы свободного хлора M 1035 C (далее - анализаторы) предназначены для измерений температуры и массовой концентрации свободного хлора (хлор, присутствующий в воде в виде хлорноватистой кислоты, ионов гипохлорита или растворенного молекулярного хлора) в питьевой воде, воде плавательных бассейнов, промышленных водах.

сертификация программного обеспечения

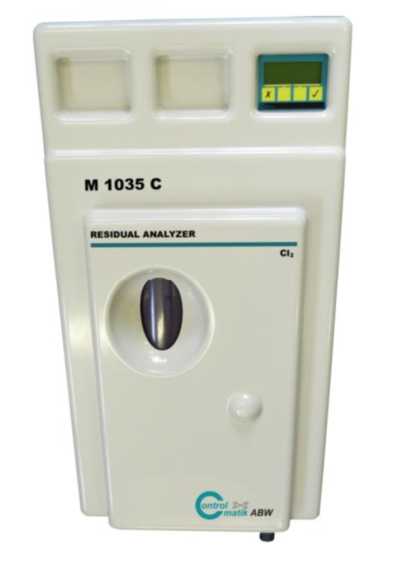

Внешний вид. Анализаторы свободного хлора, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы свободного хлора
Рисунок № 1

Общие сведения

Дата публикации - 14.06.2022
Срок свидетельства - 09.06.2027
Номер записи - 187823
ID в реестре СИ - 1400207
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Controlmatik ABW"
Страна - СЛОВЕНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Самара - крупный город в Среднем Поволжье России, является центром Поволжского экономического района и Самарской области, образует муниципальное образование городской округ Самара.

Население - 1 170 910 чел. (2016), девятый по численности населения город в России. В пределах агломерации проживает более 2,7 млн человек (третья по величине в России).

Расположен на левом возвышенном берегу Волги напротив Самарской Луки, при впадении в нее реки Самара (отсюда и название города).

Крупный экономический, транспортный, научный, образовательный и культурный центр. Основные отрасли промышленности: машиностроение, нефтепереработка и пищевая промышленность.

Самара была основана в 1586 году как сторожевая крепость. С 1935 по 1991 год город назывался Куйбышев, в честь советского партийного и государственного деятеля Валериана Владимировича Куйбышева. В Самаре находится самая длинная набережная реки в России и самое высокое здание железнодорожного вокзала в Европе. Кроме того, площадь Куйбышева является самой большой площадью в Европе.

Отчет "Анализ рынка поверки в Самаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1417 от 2022.06.09 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Анализаторы свободного хлора (M 1035 C)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
85827-22 Анализаторы свободного хлора (M 1035 C)
Фирма "Controlmatik ABW" (СЛОВЕНИЯ )
28667-10 Комплексы автоматические контрольно-аналитические (УНИТОК-1)
ООО НВЦ "УНИТОК" (РОССИЯ г.Екатеринбург)

Все средства измерений ООО НВЦ "УНИТОК"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
85827-22
09.06.2027
Анализаторы свободного хлора, M 1035 C
Фирма "Controlmatik ABW" (СЛОВЕНИЯ )
ОТ
МП
1 год

Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.

Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.

Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.

Стоимость 200 руб. или по подписке

Кто поверяет Комплексы автоматические контрольно-аналитические (УНИТОК-1)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Комплексы автоматические контрольно-аналитические (УНИТОК-1)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Анализаторы оснащены встроенным программным обеспечением (далее - ПО), установленным при производстве и защищенным от изменения, предустановленным в процессе производства. Метрологически значимая часть ПО предназначена для управления, настройки, градуировки анализатора. Конструкция анализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ControlMatic ABW

Номер версии (идентификационный номер) ПО

не ниже 2.00

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится на маркировочную табличку, расположенную на корпусе анализатора и типографским способом на титульный лист руководства по эксплуатации.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

Методы измерений описаны в разделе 2.3.2 «Порядок работы» Руководства по эксплуатации.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к анализаторам свободного хлора M 1035 C

Техническая документация фирмы «Controlmatik ABW», Словения

Правообладатель

Фирма «Controlmatik ABW», Словения

Адрес: Fajfarjeva 15, 1230 Domzale, Slovenia

Телефон: +386 1 7213552; факс: +386 1 721552

W eb-сайт: www.controlmatik-abw. si

Е-mail: info@controlmatik.eu

Изготовитель

Фирма «Controlmatik ABW», Словения
Адрес: Fajfarjeva 15, 1230 Domzale, Slovenia
Телефон: +386 1 7213552; факс: +386 1 721552
W eb-сайт: www.controlmatik-abw. si
Е-mail: info@controlmatik.eu

Испытательный центр

Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Телефон (факс): +7(343) 350-26-18, +7(343) 350-20-39
Web-сайт: http://www.uniim.ru
E-mail: uniim@uniim.ru

Правообладатель

Фирма «Controlmatik ABW», Словения
Адрес: Fajfarjeva 15, 1230 Domzale, Slovenia
Телефон: +386 1 7213552; факс: +386 1 721552
W eb-сайт: www.controlmatik-abw. si
Е-mail: info@controlmatik.eu

Принцип действия анализатора основан на амперометрическом методе измерения содержания свободного хлора. Измерительный элемент включает рабочий электрод (золотой или платиновый), противоэлектрод (медный или платиновый) и - в дополнительной комплектации - электрод сравнения(Ад/АдС1). Ток, проходящий через измерительный элемент, прямо пропорционален концентрации свободного хлора в воде. Измерительный элемент оборудован системой самоочистки, изготовленной из стальных и пластмассовых шариков.

Минимальный уровень пробы воды, текущей самотеком, составляет 1 метр водяного столба выше уровня анализатора. При отборе пробы воды, давление которой превышает 600 кПа , следует установить редукционный клапан и настроить его на 100 кПа.

Конструктивно анализаторы представляют собой стационарные приборы непрерывного действия, состоят из: измерительного элемента и блока обработки и управления измерительной информации с процессором и дисплеем.

Содержание свободного хлора рассчитывается с помощью программного обеспечения в блоке обработки и управления по градуировочному графику, заложенному в память или построенному с использованием градуировочных смесей. В анализаторах предусмотрено использование датчиков температуры для автоматической компенсации температурных колебаний.

Каждый экземпляр анализатора имеет заводской номер, расположенный на боковой панели блока обработки и управления информацией анализатора. Заводской номер имеет цифровой формат и наносится травлением, гравированием, типографским или иным пригодным способом.

Общий вид анализаторов представлен на рисунке 1.

Нанесение знака поверки и пломбирование анализаторов не предусмотрено.

Внешний вид. Комплексы автоматические контрольно-аналитические (УНИТОК-1), http://oei-analitika.ru

Рисунок 1 - Общий вид анализатора свободного хлора M 1035 C


Таблица 4 -

Наименование

Обозначение

Количество

Анализатор свободного хлора

M1035 C

1 шт.

Руководство по эксплуатации

-

1 экз.


Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений массовой концентрации свободного хлора, мг/дм3

от 0,2 до 5,0

Пределы допускаемой абсолютной погрешности измерений массовой концентрации свободного хлора, мг/дм3

± (0,1-С+0,06)

Диапазон измерений температуры, °С

от 0 до + 50

Пределы допускаемой абсолютной погрешности измерений температуры, °С

± 0,5

Примечание: С - измеренное значение массовой концентрации свободного хлора, мг/дм3

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Габаритные размеры измерительной ячейки, мм, не более:

- длина

322

- высота

670

- ширина

113

Масса, кг, не более

5,4

Параметры электрического питания:

- напряжение постоянного тока, В

24

Потребляемая мощность, В^А, не более

5

Условия эксплуатации:

- температура окружающей среды, °С

от - 10 до +50

- относительная влажность, %

от 10 до 95
