Номер по Госреестру СИ: 85800-22
85800-22 Установка аэродинамическая
(АИУ-80)
Назначение средства измерений:
Установка аэродинамическая АИУ-80 (далее - АИУ) предназначена для воспроизведения, хранения и передачи единицы скорости воздушного потока при поверке, калибровке, градуировке и контроле метрологических характеристик средств измерений скорости воздушного потока (анемометры различных принципов действия) и приемников статического и динамического давлений в качестве рабочего эталона (аэродинамическая измерительная установка) в соответствии с Государственной поверочной схемой для средств измерений скорости воздушного потока, утвержденной Приказом Росстандарта от 25.11.2019 № 2815.
Внешний вид.
Установка аэродинамическая
Рисунок № 1
Внешний вид.
Установка аэродинамическая
Рисунок № 2
Внешний вид.
Установка аэродинамическая
Рисунок № 3
Внешний вид.
Установка аэродинамическая
Рисунок № 4
Внешний вид.
Установка аэродинамическая
Рисунок № 5
Внешний вид.
Установка аэродинамическая
Рисунок № 6
Общие сведения
Дата публикации - 10.06.2022
Срок свидетельства -
Номер записи - 187788
ID в реестре СИ - 1400155
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр")
Страна - РОССИЯ
Населенный пункт - г. Екатеринбург
Уведомление о начале осуществления предпринимательской деятельности -
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 644 дн.
Приказы РСТ, где упоминается данный тип СИ
№1372 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Установка аэродинамическая (АИУ-80)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
72329-18 06.09.2029 |
Измерители комбинированные, ТАММ-20М Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
|
85800-22 |
Установка аэродинамическая, АИУ-80 Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр") (РОССИЯ г. Екатеринбург) |
ОТ МП |
2 года |
|
93573-24 23.10.2029 |
Измерители комбинированные, А-30 Общество с ограниченной ответственностью "ТестЭйр" (ООО "ТестЭйр") (РОССИЯ г. Екатеринбург) |
ОТ МП |
1 год |
Справочник является копией реестра "Утверждённые типы стандартных образцов" (https://fgis.gost.ru/fundmetrology/registry/19) ФГИС АРШИН и содержит сведения об утвержденных типах стандартных образцов.
Справочник реализован в виде единой таблицы, имеется возможность поиска и сортировки по любому из полей. Доступна функция экспорта каждой из записей в формате json, а также всей таблицы в CSV Excel. Справочник содержит более 8 тыс. записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Установка аэродинамическая (АИУ-80)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 1 | 2 | 0 | 3 | 1 | 2 |
Стоимость поверки Установка аэродинамическая (АИУ-80)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В состав труб аэродинамических АТМ-1 и АТБ-2 входит ПО для управления частотными преобразователями.
Таблица 2- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Tube Manager |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типа и заводской номер на шильдике
Место пломбирования
Рисунок 5 - Место пломбирования АМ-30
Место пломбирования
Рисунок 6 - Место пломбирования электрических соединений трубы аэродинамической
Программное обеспечениеВ состав труб аэродинамических АТМ-1 и АТБ-2 входит ПО для управления частотными преобразователями.
Таблица 2- Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Tube Manager |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
- |
|
Алгоритм вычисления цифрового идентификатора |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиТаблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон задаваемых значений скорости воздуха, м/с |
от 0,05 до 80 |
|
Пределы допускаемой абсолютной погрешность воспроизведения скорости воздуха (V), м/с |
±(0,05+ 0,02-V) |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
АТМ-1 |
АТБ-2 | |
|
Параметры электрического питания: | ||
|
сеть трехфазного тока напряжением, В |
380±10 % | |
|
частота, Гц |
50 ± 2 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды |
от 15 до 25 | |
|
- относительная влажность, %, не более |
80 | |
|
- атмосферное давление, кПа |
от 96 до 104 | |
|
Потребляемая мощность электропривода, кВт, не более |
2,2 |
5,2 |
|
Габаритные размеры (длина; высота), м, не более |
4,9; 1,5 |
6,3; 3,0 |
|
Масса, кг, не более |
1000 | |
|
Средняя наработка до отказа, ч, не менее |
10000 | |
|
Средний срок службы, лет |
15 | |
на титульный лист руководства по эксплуатации типографским способом и на шильдик, закрепленный на корпусе трубы АТБ-2.
Сведения о методиках измерений
Сведения о методиках измеренийприведены в эксплуатационных документах «Труба аэродинамическая АТМ-1. Руководство по эксплуатации», раздел 2 и «Труба аэродинамическая АТБ-2. Руководство по эксплуатации», раздел 2.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений скорости воздушного потока, утвержденная Приказом Росстандарта от 25.11.2019 № 2815.
ПравообладательОбщество с ограниченной ответственностью «ТестЭйр» (ООО «ТестЭйр») ИНН 6670268815,
Адрес: Россия, 620137, г. Екатеринбург, ул. Вилонова, 16-83, Телефон: +7 (343) 251 93 46,
E-mail: testair@testair.ru,
Web-сайт: www.testair.ru
Изготовитель
Общество с ограниченной ответственностью «ТестЭйр» (ООО «ТестЭйр») ИНН 6670268815,Адрес: Россия, 620137, г. Екатеринбург, ул. Вилонова, 16-83, Телефон: +7 (343) 251 93 46,
E-mail: testair@testair.ru,
Web-сайт: www.testair.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» («ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, Санкт-Петербург, Московский пр., 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Общество с ограниченной ответственностью «ТестЭйр» (ООО «ТестЭйр») ИНН 6670268815,Адрес: Россия, 620137, г. Екатеринбург, ул. Вилонова, 16-83, Телефон: +7 (343) 251 93 46,
E-mail: testair@testair.ru,
Web-сайт: www.testair.ru
В состав АИУ входят средства измерений (СИ), приведенные в таблице 1:
Таблица 1
|
Наименование СИ |
Зав. № |
Регистраци онный номер |
Метрологические характеристики |
|
Труба аэродинамическая АТМ-1 |
01 |
- |
от 5,0 до 80,0 м/с |
|
Труба аэродинамическая АТБ-2 |
б/н |
- |
от 0,05 до 50,0 м/с |
|
Микроманометр компенсационный жидкостный МКВ-250 |
18428 |
968-74 |
от 0 до 250 мм вод. ст. КТ 0,02 |
|
Измеритель давления цифровой ИДЦ-2 |
2284 |
46121-10 |
от 0 до 160 кПа ±0,05 % |
|
Измеритель комбинированный АМ-30 (анемометр) |
002 |
- |
от 0,05 до 5,0 м/с |
|
Трубка Пито |
20 |
- |
от 5 до 80 м/с |
Принцип действия аэродинамических труб (АТМ-1 и АТБ-2) основан на создании нормированного поля скоростей на выходе формирования потока с помощью центробежного вентилятора.
Задание скорости воздушного потока осуществляется установкой частоты вращения вентилятора с помощью частотного преобразователя, управляемого ПК.
Скорость воздушного потока измеряется с помощью измерителя комбинированного АМ-30, трубки Пито, микроманометра компенсационного жидкостного МКВ-250 и измерителя давления ИДЦ-2.
Метод поверки, градуировки и контроля метрологических характеристик СИ основан на сличении с помощью компаратора. В качестве компаратора используется аэродинамическая труба АТМ-1 либо АТБ-2.
Заводской номер указан на шильдике, закрепленном на корпусе трубы аэродинамической АТБ-2.
Знак поверки наносится на свидетельство о поверке (при его оформлении).

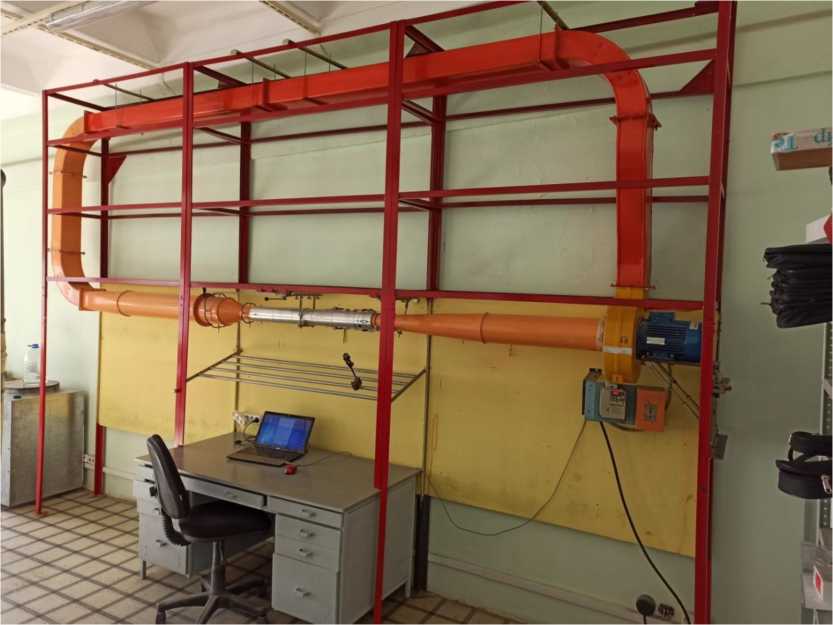

Рисунок 1 - Общий вид трубы аэродинамической АТМ-1

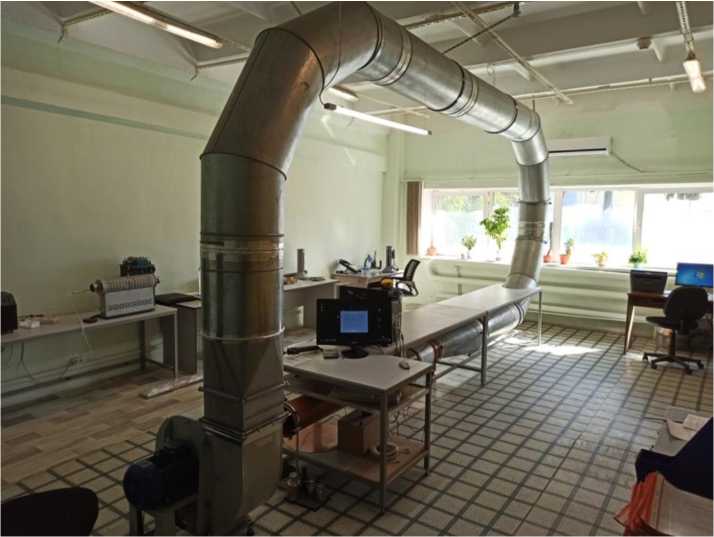

Рисунок 2 - Общий вид трубы аэродинамической АТБ-2

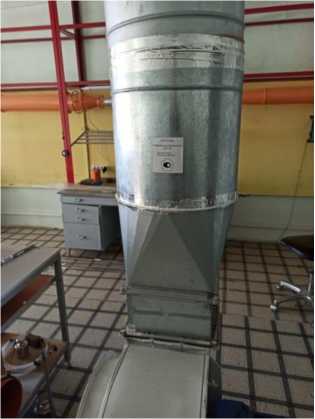

Рисунок 3 - Место крепления шильдика

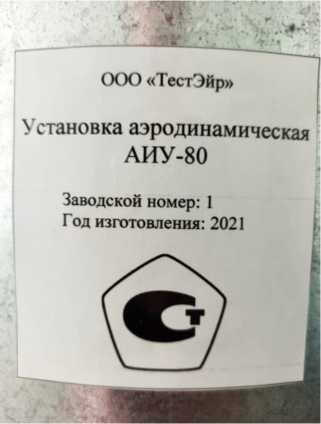

Рисунок 4 - Знак утверждения типа и заводской номер на шильдике
Место пломбирования

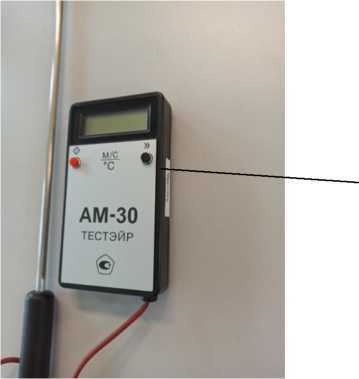

Рисунок 5 - Место пломбирования АМ-30
Место пломбирования

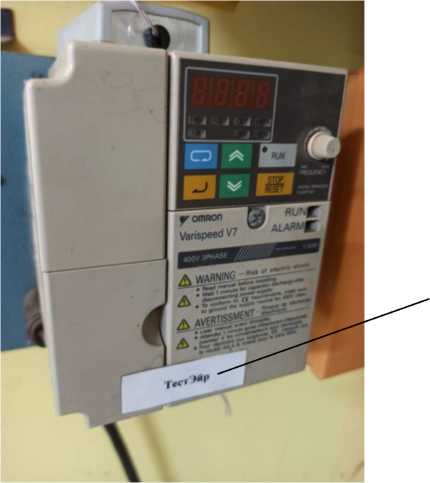

Рисунок 6 - Место пломбирования электрических соединений трубы аэродинамической
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон задаваемых значений скорости воздуха, м/с |
от 0,05 до 80 |
|
Пределы допускаемой абсолютной погрешность воспроизведения скорости воздуха (V), м/с |
±(0,05+ 0,02-V) |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | |
|
АТМ-1 |
АТБ-2 | |
|
Параметры электрического питания: | ||
|
сеть трехфазного тока напряжением, В |
380±10 % | |
|
частота, Гц |
50 ± 2 | |
|
Условия эксплуатации: | ||
|
- температура окружающей среды |
от 15 до 25 | |
|
- относительная влажность, %, не более |
80 | |
|
- атмосферное давление, кПа |
от 96 до 104 | |
|
Потребляемая мощность электропривода, кВт, не более |
2,2 |
5,2 |
|
Габаритные размеры (длина; высота), м, не более |
4,9; 1,5 |
6,3; 3,0 |
|
Масса, кг, не более |
1000 | |
|
Средняя наработка до отказа, ч, не менее |
10000 | |
|
Средний срок службы, лет |
15 | |
