Номер по Госреестру СИ: 85815-22
85815-22 Радиометры для тонкослойной и жидкостной хроматографии
(Scan-RAM)
Назначение средства измерений:
Радиометры для тонкослойной и жидкостной хроматографии Scan-RAM (далее по тексту -радиометры Scan-RAM) предназначены для измерений распределения активности радионуклида по длине хроматографической полоски при проверке радиохимической чистоты соединений с помощью тонкослойной хроматографии, а также для измерений изменения активности в потоке жидкости (элюата) при проверке радиохимической чистоты соединений с помощью жидкостной хроматографии.
Внешний вид.
Радиометры для тонкослойной и жидкостной хроматографии
Рисунок № 1
Общие сведения
Дата публикации - 08.06.2022
Срок свидетельства - 07.06.2027
Номер записи - 187771
ID в реестре СИ - 1400135
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Scan-RAM,
Производитель
Изготовитель - Компания LabLogic Systems Limited
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1371 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Радиометры для тонкослойной и жидкостной хроматографии (Scan-RAM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"
Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.
Структура данных имеет следующий вид:
- Наименование организации-поверителя
- Номер аттестата аккредитации
- Номер типа СИ ФРШИН
- Наименование типа СИ
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности
- Количество поверок для юр. лиц
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Кто поверяет Радиометры для тонкослойной и жидкостной хроматографии (Scan-RAM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Радиометры для тонкослойной и жидкостной хроматографии (Scan-RAM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение Laura устанавливается на персональный компьютер и работает под управлением операционной системы Windows. ПО является автономным и предназначено для настройки, проверки работоспособности, получения и обработки данных. К метрологически значимой части относится все ПО Laura.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения радиометров Scan-RAM от непреднамеренных и преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.
Таблица 2 - Идентификационные данные метрологически значимого ПО
|
Идентификационные данные (признаки) |
Значения |
|
Идентификационное наименование ПО |
Laura (laura.exe) |
|
Номер версии (идентификационный номер) ПО |
6.1.1.201) |
|
Цифровой идентификатор ПО (по MD5) |
3e38b2beef8e6bba7aab23a8547f94402) |
| |
Знак утверждения типа
Знак утверждения типананосится графически или специальным штемпелем на титульные листы эксплуатационной документации и на пленочную этикетку, клеящуюся на лицевой панели корпуса радиометра ScanRAM.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе «Радиометры для тонкослойной и жидкостной хроматографии Scan-RAM. Руководство по эксплуатации», разделы 4 - 7.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к радиометрам для тонкослойной и жидкостной хроматографии Scan-RAMГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия
Государственная поверочная схема для средств измерений активности, удельной активности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников, утвержденная приказом Росстандарта от 29.12.2018 № 2841
LL-SRAM-20-001 Радиометры для тонкослойной и жидкостной хроматографии ScanRAM. Стандарт предприятия
ПравообладательКомпания LabLogic Systems Limited, Великобритания
Адрес: Paradigm House, 3 Melbourne Avenue, Broomhill, Sheffield, S10 2QJ, United Kingdom
Телефон: +44 (0)114 266 7267 Факс: +44 (0)114 266 3944 E-mail: solutions@lablogic.com Сайт: www.lablogic.com
Изготовитель
Компания LabLogic Systems Limited, ВеликобританияАдрес: Paradigm House, 3 Melbourne Avenue, Broomhill, Sheffield, S10 2QJ, United Kingdom
Телефон: +44 (0)114 266 7267 Факс: +44 (0)114 266 3944 E-mail: solutions@lablogic.com Сайт: www.lablogic.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01; факс: (812) 713-01-14
Web-сайт: http://www.vniim.ru
E-mail: info@vniim.ru
Правообладатель
Компания LabLogic Systems Limited, ВеликобританияАдрес: Paradigm House, 3 Melbourne Avenue, Broomhill, Sheffield, S10 2QJ, United Kingdom
Телефон: +44 (0)114 266 7267 Факс: +44 (0)114 266 3944 E-mail: solutions@lablogic.com Сайт: www.lablogic.com
Принцип работы радиометра Scan-RAM основан на передаче энергии заряженных частиц и гамма-квантов рабочему материалу детектора с последующим преобразованием поглощенной энергии в электрический импульс, регистрируемый с помощью электронных устройств.
Применительно к тонкослойной хроматографии (ТСХ) измерения распределения активности базируются на регистрации гамма- или альфа-/бета-излучения детектором со щелевым коллиматором, сканирующим хроматографическую полоску (ХП) с исследуемым меченым препаратом. Детектор с коллиматором равномерно движется над ХП, щель коллиматора расположена перпендикулярно направлению движения и соответственно длинной стороне ХП. Скорость движения коллиматора и расстояние между ХП и входным окном детектора может регулироваться в зависимости от специфики выполняемых измерений. Распределение импульсов по длине ХП записывается в виде хроматограммы. Суммарное число импульсов, зарегистрированных в пике выходного сигнала (площадь хроматографического пика), пропорционально активности радионуклида на сканированном участке ХП.
Применение радиометра Scan-RAM для высокоэффективной жидкостной хроматографии (ВЭЖХ) основано на регистрации детектором гамма- или бета-излучения при протекании элюата с радиоактивными метками через измерительную ячейку. Зависимость зарегистрированных импульсов от времени записывается в виде хроматограммы. Площадь хроматографического пика пропорциональна активности радионуклидов в элюате, протекшем через измерительную ячейку за время измерений этого распределения.
Радиометры Scan-RAM состоят из базового блока, детектирующей системы и персонального компьютера с программным обеспечением Laura.
Доступны версии базового блока Scan-Ram 1A для работы радиометра в режиме только тонкослойной хроматографии, базового блока Scan-Ram 1B для одновременной работы в режиме тонкослойной и жидкостной хроматографии и базового блока Scan-Ram 1С для последовательной (раздельной) работы в режиме тонкослойной или жидкостной хроматографии.
В состав детектирующей системы входят сменные детекторы на основе NaI (PN-FXX-02, PN-FXX-03) для регистрации гамма-излучения и пластикового сцинтиллятора (PN-FXX-06) для регистрации бета-/альфа-излучения. Детекторы на основе NaI вместе с проточной ячейкой устанавливаются в свинцовую защиту в режиме работы жидкостной хроматографии, для сканирования ХП детекторы на основе NaI или пластикового сцинтиллятора устанавливаются над хроматографической полоской с помощью жестко фиксирующего устройства.
Таблица 1 - Сведения о детекторах . для детектирующей системы
|
Наименование характеристики |
Тип детектора | ||
|
PN-FXX-02 |
PN-FXX-03 |
PN-FXX-06 | |
|
Напряжение питания, В |
600 - 1000 |
600 - 1000 |
600 - 1000 |
|
Материал детектора |
NaI |
NaI |
Пластиковый сцинтиллятор |
|
Размеры детектора: Диаметр, см Толщина, см |
2,5 0,1 |
2,5 2,5 |
4,3 0,025 |
|
Диаметр ФЭУ, см |
3,8 |
3,8 |
3,8 |
|
Геометрия детектора |
2п |
2п |
2п |
|
Регистрируемое излучение |
Гамма-кванты |
Гамма-кванты |
Бета-частицы Альфа-частицы |
|
Диапазон регистрируемых энергий излучения, МэВ |
0,01 - 0,06 |
0,05 - 1,5 |
0,03 - 2,0 |
|
Габаритные размеры, м, не более диаметр высота |
0,05 0,18 |
0,05 0,18 |
0,05 0,18 |
|
Масса, кг, не более |
0,45 |
0,45 |
0,45 |
В качестве проточной измерительной ячейки используется хроматографический капилляр, объем измерительной ячейки регулируется с помощью выбора количества витков капилляра накручиваемого на поставляемую вместе с прибором катушку. С использованием нужного количества витков можно самостоятельно задавать объемы ячейки в интервале 25 - 500 мкл. Проточная ячейка крепится внутри свинцовой защиты со стандартной толщиной 50 мм.
В состав сканирующего устройства входит свинцовый щелевой коллиматор для регистрации гамма-излучения и бета, для регистрации альфа-излучения применяется пластиковый щелевой коллиматор. Ширина щели составляет 3 мм. По запросу доступна поставка коллиматоров с другой толщиной и размерами.
Диапазон сканирования полосок для тонкослойной хроматографии (ТСХ) составляет 200 мм, регулировка положения детектора по высоте задается вручную.
Для управления работой радиометра Scan-RAM применяется программное обеспечение Laura, установленное на персональный компьютер. Программное обеспечение Laura представляет собой комплексное программное средство, позволяющее управлять не только любыми радиометрами производства LabLogic, но и модулями хроматографов (при наличии соответствующей опции), образуя единый радиохроматографический комплекс.

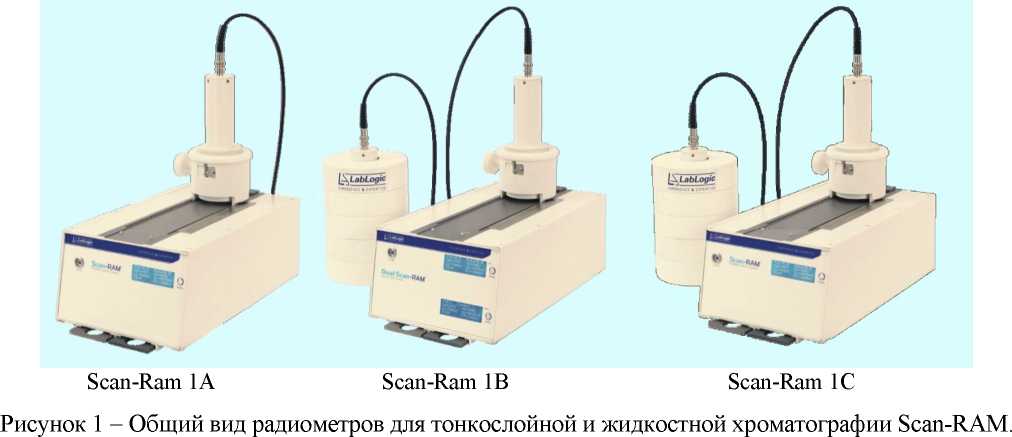

Общий вид радиометров Scan-RAM представлен на рисунке 1.
Пломбирование прибора не предусмотрено.
Знак поверки наносится на свидетельство о поверке в случае его оформления.
Серийный номер по принятой нумерации предприятия-изготовителя наносится на самоклеющуюся фирменную табличку, расположенную на задней панели корпуса.
Таблица 4 - Комплект поставки радиометров Scan-RAM
|
Наименование |
Обозначение |
Количество |
|
Радиометр для тонкослойной и жидкостной хроматографии Scan-RAM в составе: |
Scan-RAM | |
|
Базовый блок 1) |
Scan-RAM-1A Scan-RAM-1B Scan-RAM-1C |
1 |
|
Сцинтилляционные детекторы NaI1) |
PN-FXX-02 |
1 |
|
PN-FXX-03 |
1 | |
|
Пластиковый сцинтилляционный детектор^ |
PN-FXX-06 |
1 |
|
Держатели полосок ТСХ |
2 | |
|
Свинцовый коллиматор |
1 | |
|
Пластиковый коллиматор^ |
- | |
|
Свинцовая защита^ (для 1B или 1С) |
1 | |
|
Комплект кабелей SHV1) |
1 | |
|
Кабель USB |
1 | |
|
Адаптер питания и силовой кабель с подходящей для страны вилкой |
- |
1 |
|
Программное обеспечение2) |
Laura |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Компьютер3) |
- |
1 |
| ||
|
3) Конкретная модель компьютера согласуется с заказчиком при заказе системы. | ||
Таблица 2 - Метрологические характеристики радиометров Scan-RAM
|
Наименование характеристики |
Значение | |
|
Конфигурация для ВЭЖХ (с защитой) |
Конфигурация для ТСХ (с коллиматором) | |
|
Чувствительность детектора при регистрации гамма-излучения источника типа ОСГИ на основе 137Cs, Бк’1-с’1, не менее: - детектор PN-FXX-03 |
0,03 |
0,04 |
|
Чувствительность детектора при регистрации гамма-излучения источника типа ОСГИ на основе 60Co, Бк’1-с’1, не менее: - детектор PN-FXX-03 |
0,04 |
0,03 |
|
Наименование характеристики |
Значение | |
|
Конфигурация для ВЭЖХ (с защитой) |
Конфигурация для ТСХ (с коллиматором) | |
|
Чувствительность детектора при регистрации гамма-излучения источника типа ОСГИ на основе 241Am, Бк-1 •с-1, не менее: - детектор PN-FXX-02 |
0,03 |
0,03 |
|
- детектор PN-FXX-03 |
0,03 |
0,02 |
|
Чувствительность детектора PN-FXX-06 при регистрации бета-излучения источника типа 1СО, Бк’1-с’1, не менее: |
0,30 |
0,07 |
|
Предел детектирования за 100 секунд, Бк, не более: 241Am (источник типа ОСГИ) - детектор PN-FXX-02 |
50 |
100 |
|
137Cs (источник типа ОСГИ) - детектор PN-FXX-03 |
300 |
500 |
|
90Sr+90Y (источник типа 1СО) - детектор PN-FXX-06 |
30 |
50 |
|
Предел допускаемого относительного СКО выходного сигнала, %: - по площади хроматографического пика, |
3 | |
|
- по положению хроматографического пика |
- |
3 |
|
Пространственное разрешение2, мм, не более: - детектор PN-FXX-02 |
5 | |
|
- детектор PN-FXX-03 |
6 | |
|
- детектор PN-FXX-06 |
5 | |
|
Пределы допускаемого относительного изменения выходного сигнала за 8 часов непрерывной работы, %: по площади хроматографического пика |
±3 | |
|
по положению хроматографического пика |
- |
±3 |
|
Время установления рабочего режима, мин, не более |
5 | |
|
Время непрерывной работы, не менее, ч |
8 | |
|
1) Чувствительность определена: - в конфигурации ВЭЖХ при расположении источника на дне свинцовой защиты, | ||
|
- в конфигурации ТСХ при установке источника на хроматографическую |
пластину и фик- | |
|
сации детектора на минимально возможном расстоянии от ХП | ||
|
2) Пространственное разрешение - ширина на полувысоте хроматографического пика при | ||
|
сканировании точечного источника (диаметр активной зоны не более 1 мм) | ||
|
Определено для сканирования пластины с точечным источником 137Cs активностью от 104 | ||
|
до 105 Бк. | ||
Таблица 4 - Основные технические характеристики радиометров Scan-RAM
|
Наименование характеристики |
Значение |
|
Питание базового блока от сети постоянного тока 0,5 А (USB): - напряжение, В |
5 |
|
Питание мотора радиометра: - напряжение, В |
24 |
|
- ток, А |
3,75 |
|
Потребляемая мощность, В^А, не более |
95 |
|
Габаритные размеры базового блока, мм, не более: - длина |
380 |
|
- ширина |
230 |
|
- высота |
150 |
|
Масса базового блока, кг, не более |
9,4 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от 10 до 40 |
|
- относительная влажность, без конденсации, %, не более |
95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Средняя наработка на отказ, ч |
20000 |
|
Средний срок службы после ввода в эксплуатацию, лет |
10 |
