Номер по Госреестру СИ: 85809-22
85809-22 Газоанализаторы
(TVOC 2)
Назначение средства измерений:
Газоанализаторы TVOC 2 (далее - газоанализаторы) предназначены для непрерывного измерения объемной доли или массовой концентраций летучих органических соединений, токсичных газов и паров в воздухе рабочей зоны.
Внешний вид.
Газоанализаторы
Рисунок № 1
Программное обеспечение
Газоанализаторы имеют встроенное, метрологически значимое программное обеспечение (ПО), предназначенное для обработки измерительной информации. Данное ПО устанавливается в газоанализаторы на заводе-изготовителе во время производственного цикла, что исключает возможность несанкционированных настроек и вмешательства, приводящих к искажению результатов измерений.
Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Встроенное ПО |
Номер версии (идентификационный номер) ПО, не ниже |
1.01 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Эксплуатация прибора» документа «Газоанализаторы TVOC 2. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах».
Постановление Правительства Российской Федерации от «16» ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 4.43).
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Техническая документация фирмы-изготовителя ION Science Ltd.
ПравообладательION Science Ltd
Адрес: The Hive, Butts Lane, Fowlmere, Cambridgeshire SG8 7SL, Великобритания
Телефон (факс): +44 (0) 1763 208503
Web-сайт: www.ionscience.com
E-mail: info@ionscience.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6 Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
ION Science LtdАдрес: The Hive, Butts Lane, Fowlmere, Cambridgeshire SG8 7SL, Великобритания
Телефон (факс): +44 (0) 1763 208503
Web-сайт: www.ionscience.com
E-mail: info@ionscience.com
Изготовители ION Science Ltd
Адрес: The Hive, Butts Lane, Fowlmere, Cambridgeshire SG8 7SL, Великобритания
Телефон (факс): +44 (0) 1763 208503
Web-сайт: www.ionscience.com
E-mail: info@ionscience.com
Принцип действия газоанализаторов фотоионизационный, основан на ионизации молекул органических и неорганических веществ с энергий ионизации до 10,6 эВ.
Газоанализаторы представляют собой стационарные автоматические приборы непрерывного действия.
Конструктивно состоит из печатной платы и ЖК-дисплея, расположенный в стальном корпусе, и сенсорного блока из хромированной латуни или нержавеющей стали с фотоионизационным сенсором. Корпус газоанализатора имеет крышку, фиксирующуюся четырьмя винтами под шестигранный ключ. Для отражения текущего состояния прибора имеются 4 цветных индикатора состояния.
Газоанализаторы могут использоваться в составе газоаналитических систем, систем автоматизации или в качестве самостоятельных изделий.
Способы отбора пробы - диффузионный.
Газоанализаторы обеспечивают выполнение следующих функций:
-
- измерение массовой концентрации и (или) объемной доли токсичных газов и паров органических соединений в смеси с воздухом, контроль предельно допустимых концентраций (ПДК) (по ГОСТ 12.1.005-88);
-
- передачу унифицированного токового сигнала от 4 до 20 мА.
Общий вид газоанализатора с указанием мест нанесения заводского номера приведен на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийные номера в виде цифрового обозначения, состоящие из арабских цифр, наносятся лазерной гравировкой на маркировочную таблицу в месте, указанной на рисунке 1.
Место нанесения заводского номера

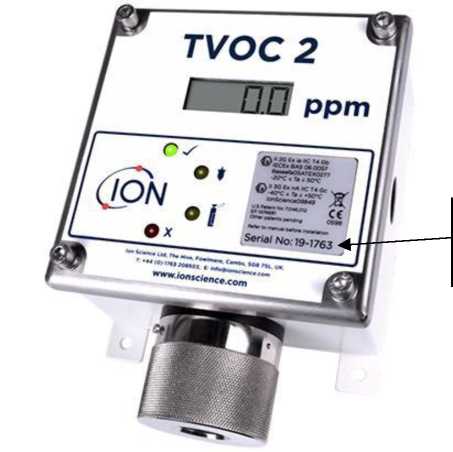

Рисунок 1 - Общий вид газоанализатора TVOC 2 с указанием мест нанесения заводского номера
Таблица 4 -
Наименование |
Обозначение |
Количество |
Газоанализатор TVOC 2 |
1 шт. | |
Паспорт |
1 экз. | |
Руководство по эксплуатации |
1 экз.1) | |
Заглушка кабельного ввода |
1 шт. | |
Кабельный ввод |
2 шт. | |
Набор для чистки ФИД -лампы |
1 шт. | |
Принадлежности для настройки и калибровки |
1 шт.2) | |
Комплект для монтажа на трубу |
1 шт.2) | |
Комплект для монтажа в воздуховоде |
1 шт.2) | |
Козырек защиты от атмосферных осадков и солнца |
1 шт.2) | |
|
Таблица 2 - Метрологические характеристики
Определяемый компонент^ |
Диапазон измерений определяемого компонента2) |
Пределы допускаемой погрешности |
Разрешающая способность | ||
абсолютная |
относительная | ||||
Ацетальдегид (C2H4O) |
от 0 до 100 млн 1 |
от 0 до 5 млн-1 включ. |
±0,75 млн-1 |
- |
0,1 млн 1 |
св. 5 до 100 млн-1 |
- |
±15 % | |||
Ацетон (C3H6O) |
от 0 до 1000 млн 1 |
от 0 до 100 млн-1 включ. |
±20 млн-1 |
- |
1 млн 1 |
св. 100 до 1000 млн-1 |
±20 % | ||||
Аммиак (NH3) |
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±7,5 млн-1 |
- |
1 млн 1 |
св. 50 до 1000 млн-1 |
- |
±15 % | |||
Бензол (C6H6) |
от 0 до 10 млн 1 |
от 0 до 4,6 млн-1 включ. |
±0,7 млн-1 |
- |
0,01 млн 1 |
св. 4,6 до 10 млн-1 |
- |
±15 % | |||
1,3-бутадиен (C4H6) |
от 0 до 1000 млн 1 |
от 0 до 100 млн-1 включ. |
±15 млн-1 |
- |
1 млн 1 |
св. 100 до 1000 млн-1 |
- |
±15 % | |||
Бутилацетат (C6H12O2) |
от 0 до 1000 млн 1 |
от 0 до 20 млн-1 включ. |
±3 млн-1 |
- |
1 млн 1 |
св. 20 до 1000 млн-1 |
- |
±15 % | |||
Диметилдисульфид (C2H6S2) |
от 0 до 1000 млн 1 |
от 0 до 20 млн-1 включ. |
±4 млн-1 |
- |
1 млн 1 |
св. 20 до 1000 млн-1 |
- |
±20 % | |||
Диметиловый эфир (C2H6O) |
от 0 до 1000 млн 1 |
от 0 до 200 млн-1 включ. |
±30 млн-1 |
- |
1 млн 1 |
св. 200 до 1000 млн-1 |
- |
±15 % | |||
Диметилформамид (C3H7NO) |
от 0 до 100 млн 1 |
от 0 до 5 млн-1 включ. |
±0,75 млн-1 |
- |
0,1 млн 1 |
св. 5 до 100 млн-1 |
- |
±15 % | |||
Этилацетат (C4H8O2) |
от 0 до 1000 млн 1 |
от 0 до 20 млн-1 включ. |
±4 млн-1 |
- |
1 млн 1 |
св. 20 до 1000 млн-1 |
- |
±20 % | |||
Этантиол (C2H5SH) |
от 0 до 10 млн 1 |
от 0 до 0,4 млн-1 включ. |
±0,08 млн-1 |
- |
0,01 млн 1 |
св. 0,4 до 10 млн-1 |
- |
±20 % | |||
Этил-трет-бутиловый эфир, ЭТБЭ (C6H14O) |
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±7,5 млн-1 |
- |
1 млн 1 |
св. 50 до 1000 млн-1 |
- |
±15 % |
Продолжение таблицы 2
Определяемый компонент^ |
Диапазон измерений определяемого компонента2) |
Пределы допускаемой погрешности |
Разрешающая способность | ||
абсолютная |
относительная | ||||
Этилбензол (C8H10) |
от 0 до 1000 млн 1 |
от 0 до 20 млн-1 включ. |
±3 млн-1 |
- |
1 млн 1 |
св. 20 до 1000 млн-1 |
- |
±15 % | |||
Оксид этилена (C2H4O) |
от 0 до 10 млн 1 |
от 0 до 1 млн-1 включ. |
±0,15 млн-1 |
- |
0,01 млн 1 |
св. 1 до 10 млн-1 |
- |
±15 % | |||
Гексан (C6H14) |
от 0 до 1000 млн 1 |
от 0 до 100 млн-1 включ. |
±20 млн-1 |
- |
1 млн 1 |
св. 100 до 1000 млн-1 |
- |
20 % | |||
Сероводород (H2S) |
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±1,5 млн-1 |
- |
0,1 млн 1 |
св. 10 до 100 млн-1 |
- |
±15 % | |||
Изобутан (i-C4Hio) |
от 0 до 1000 млн 1 |
от 0 до 200 млн-1 включ. |
±30 млн-1 |
- |
1 млн 1 |
св. 200 до 1000 млн-1 |
- |
±15 % | |||
Изобутанол (i-C4H9OH) |
от 0 до 100 млн 1 |
от 0 до 5 млн-1 включ. |
±0,75 млн-1 |
- |
0,1 млн 1 |
св. 5 до 100 млн-1 |
- |
±15 % | |||
Изобутилен (i-C4H8) |
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±10 млн-1 |
- |
1 млн 1 |
св. 50 до 1000 млн-1 |
- |
±20 % | |||
Изопропанол (PC3H7OH) |
от 0 до 100 млн 1 |
от 0 до 5 млн-1 включ. |
±1 млн-1 |
- |
0,1 млн 1 |
св. 5 до 100 млн-1 |
- |
±20 % | |||
Метилацетат (C3H6O2) |
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±7,5 млн-1 |
- |
1 млн 1 |
св. 50 до 1000 млн-1 |
- |
±15 % | |||
2-бутанон (МЭК) (C4H8O) |
от 0 до 1000 млн 1 |
от 0 до 100 млн-1 включ. |
±15 млн-1 |
- |
1 млн 1 |
св. 100 до 1000 млн-1 |
- |
±15 % | |||
Диметилсульфид (C2H6S) |
от 0 до 1000 млн 1 |
от 0 до 20 млн-1 включ. |
±4 млн-1 |
- |
1 млн 1 |
св. 20 до 1000 млн-1 |
- |
±20 % | |||
Метил-трет-бутиловый эфир, МТБЭ (C5H12O) |
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±7,5 млн-1 |
- |
1 млн 1 |
св. 50 до 1000 млн-1 |
- |
±15 % |
Продолжение таблицы 2
Определяемый компонент^ |
Диапазон измерений определяемого компонента2-* |
Пределы допускаемой погрешности |
Разрешающая способность | ||
абсолютная |
относительная | ||||
Нонан (C9H20) |
от 0 до 1000 млн 1 |
от 0 до 100 млн-1 включ. |
±15 млн-1 |
- |
1 млн 1 |
св. 100 до 1000 млн-1 |
- |
±15 % | |||
Нафталин (CxoHs) |
от 0 до 100 млн 1 |
от 0 до 5 млн-1 включ. |
±1 млн-1 |
- |
0,1 млн 1 |
св. 5 до 100 млн-1 |
- |
±20 % | |||
Октан (C8H18) |
от 0 до 1000 млн 1 |
от 0 до 100 млн-1 включ. |
±15 млн-1 |
- |
1 млн 1 |
св. 100 до 1000 млн-1 |
- |
±15 % | |||
Октен (CsHie) |
от 0 до 1000 млн 1 |
от 0 до 100 млн-1 включ. |
±15 млн-1 |
- |
1 млн 1 |
св. 100 до 1000 млн-1 |
- |
±15 % | |||
Фенол (C6H5OH) |
от 0 до 10 млн 1 |
от 0 до 1 млн-1 включ. |
±0,02 млн-1 |
- |
0,01 млн 1 |
св. 1 до 10 млн-1 |
- |
20 % | |||
Фосфин (PH3) |
от 0 до 10 млн 1 |
от 0 до 0,1 млн-1 включ. |
±0,02 млн-1 |
- |
0,01 млн 1 |
св. 0,1 до 10 млн-1 |
- |
±20 % | |||
Пропилен (C3H6) |
от 0 до 1000 млн 1 |
от 0 до 100 млн-1 включ. |
±15 млн-1 |
- |
1 млн 1 |
св. 100 до 1000 млн-1 |
- |
±15 % | |||
Стирол (C8H8) |
от 0 до 10 млн 1 |
от 0 до 5 млн-1 включ. |
±0,75 млн-1 |
- |
0,01 млн 1 |
св. 5 до 10 млн-1 |
- |
±15 % | |||
Метил-трет-амиловый эфир, МТАЭ) (C6H14O) |
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±7,5 млн-1 |
- |
1 млн 1 |
св. 50 до 1000 млн-1 |
- |
±15 % | |||
Тетрахлорэтилен (C2CI4) |
от 0 до 100 млн 1 |
от 0 до 5 млн-1 включ. |
±1 млн-1 |
- |
0,1 млн 1 |
св. 5 до 100 млн-1 |
- |
±20 % | |||
Толуол (C7H8) |
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±7,5 млн-1 |
- |
1 млн 1 |
св. 50 до 1000 млн-1 |
- |
±15 % | |||
Трихлорэтилен (C2HCI3) |
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±1,5 млн-1 |
- |
0,1 млн 1 |
св. 10 до 100 млн-1 |
- |
±15 % | |||
Винилацетат (C4H6O2) |
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±2 млн-1 |
- |
0,1 млн 1 |
св. 10 до 100 млн-1 |
- |
±20 % |
Окончание таблицы 2
Определяемый компонент^ |
Диапазон измерений определяемого компонента2-* |
Пределы допускаемой погрешности |
Разрешающая способность | ||
абсолютная |
относительная | ||||
м-ксилол (m-C8Hio) |
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±7,5 млн-1 |
- |
1 млн 1 |
св. 50 до 1000 млн-1 |
- |
±15 % | |||
о-ксилол (0-C8H10) |
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±7,5 млн-1 |
- |
1 млн 1 |
св. 50 до 1000 млн-1 |
- |
±15 % | |||
п-ксилол (p-C«Hio) |
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±7,5 млн-1 |
- |
1 млн 1 |
св. 50 до 1000 млн-1 |
- |
±15 % | |||
Сероуглерод (CS2) |
от 0 до 10 млн 1 |
от 0 до 1 млн-1 включ. |
±0,15 млн-1 |
- |
0,01 млн 1 |
св. 1 до 10 млн-1 |
- |
±15 % | |||
Циклогексан (C6H12) |
от 0 до 1000 млн 1 |
от 0 до 50 млн-1 включ. |
±7,5 млн-1 |
- |
1 млн 1 |
св. 50 до 1000 млн-1 |
- |
±15 % | |||
Винилхлорид (C2H3CI) |
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±1,5 млн-1 |
- |
0,1 млн 1 |
св. 10 до 100 млн-1 |
- |
±15 % | |||
1-бутанол (C4H9OH) |
от 0 до 100 млн 1 |
от 0 до 5 млн-1 включ. |
±0,75 млн-1 |
- |
0,1 млн 1 |
св. 5 до 100 млн-1 |
- |
±15 % | |||
Диэтиламин (C4H11N) |
от 0 до 100 млн 1 |
от 0 до 10 млн-1 включ. |
±1,5 млн-1 |
- |
0,1 млн 1 |
св. 10 до 100 млн-1 |
- |
±15 % | |||
н-гептан (C7H16) |
от 0 до 1000 млн 1 |
от 0 до 100 млн-1 включ. |
±15 млн-1 |
- |
1 млн 1 |
св. 100 до 1000 млн-1 |
- |
±15 % | |||
* - Время установления показаний To,9, не более 10 секунд. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания постоянного тока, В, номинальное |
24 |
Напряжение питания постоянного тока, В, допустимое изменение: |
от 8 до 35 |
Потребляемая мощность, Вт, не более |
3,12 |
Габаритные размеры (высотахширинахглубина), мм, не более |
188х126х78 |
Масса, кг, не более |
1,3 |
Условия эксплуатации: - температура окружающей среды, °C: |
от -20 до +55 |
- относительная влажность (без конденсации влаги), % |
от 5 до 95 |
- атмосферное давление, кПа |
от 80 до 130 |
Время прогрева, мин, не более |
30 |
Средний срок службы, лет1) |
15 |
Средняя наработка на отказ, ч |
20000 |
Маркировка взрывозащиты |
1Ex ia IIC T4 Gb X |
Степень защиты IP по ГОСТ 14254-2015 |
IP 65 |
1) - Без учета срока службы лампы фотоионизационного сенсора |
