Номер по Госреестру СИ: 85540-22
85540-22 Полуприцепы-цистерны
(Техас)
Назначение средства измерений:
Полуприцепы-цистерны Техас (далее - ППЦ) являются транспортными мерами полной вместимости (далее ТМ) и предназначены для измерения объема, транспортирования и временного хранения жидких нефтепродуктов.

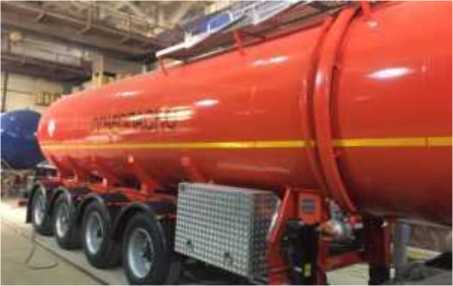

Внешний вид.
Полуприцепы-цистерны
Рисунок № 1

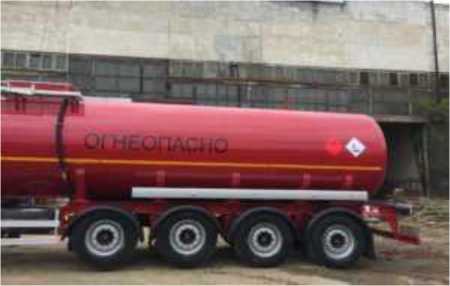

Внешний вид.
Полуприцепы-цистерны
Рисунок № 2

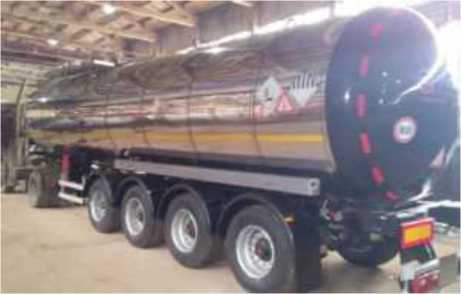

Внешний вид.
Полуприцепы-цистерны
Рисунок № 3
Внешний вид.
Полуприцепы-цистерны

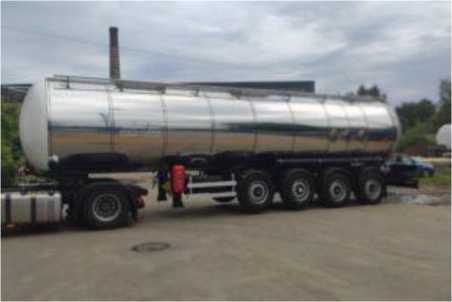

Рисунок № 4

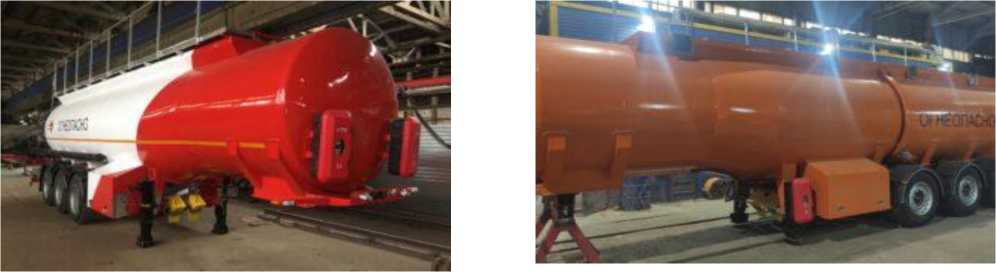

Внешний вид.
Полуприцепы-цистерны
Рисунок № 5

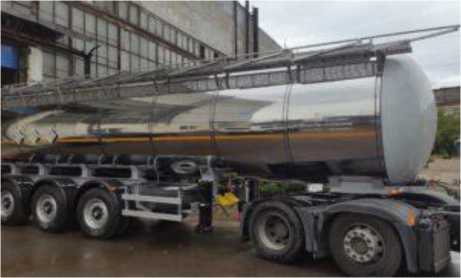

Внешний вид.
Полуприцепы-цистерны
Рисунок № 6

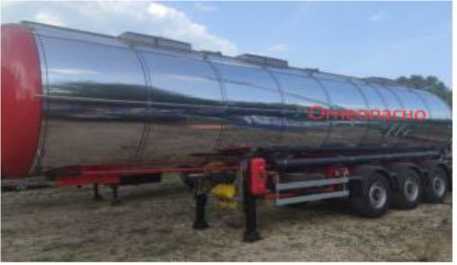

Внешний вид.
Полуприцепы-цистерны
Рисунок № 7

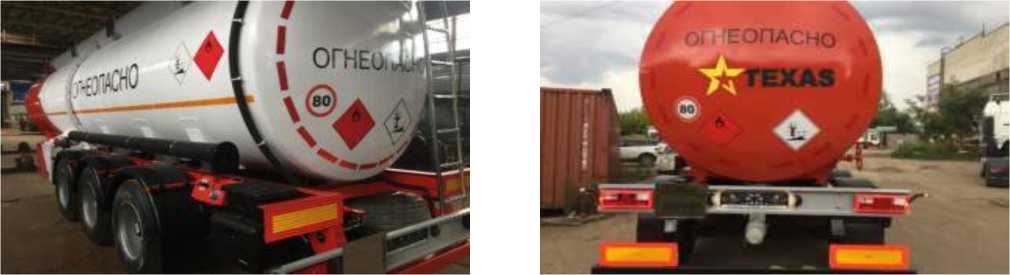

Внешний вид.
Полуприцепы-цистерны
Рисунок № 8
Внешний вид.
Полуприцепы-цистерны
Рисунок № 9
Общие сведения
Дата публикации - 18.05.2022
Срок свидетельства - 11.05.2027
Номер записи - 187589
ID в реестре СИ - 1399591
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ППЦ-32 9751Н5, ППЦ ТЕХАС 9751Н5, ППЦ 9751Н1, Полуприцеп-цистерна Техас исп.9751Н5 мод.ППЦ4- 32, Полуприцеп-цистерна Техас исп.9751Н5, Полуприцеп-цистерна Техас исп.9751Н2, Полуприцеп-цистерна Техас исп.9751Н1, Полуприцеп-цистерна Техас исп. 9751Н5 мод. ППЦ4-32, Полуприцеп-цистерна 9751Н5, Полуприцеп-цистерна 9751Н5, Полуприцеп-цистерна 9751Н1, Полуприцеп-цистерна 9751H5, Полуприце-цистерна Техас мод. 9751Н1, нет модификации, мод. ППЦ4-32, мод. 9751Н1, мод. 9751H1, Без модификации, 9751Н5, 9751Н1,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Техас" (ООО "Техас")
Страна - РОССИЯ
Населенный пункт - г. Нижний Новгород
Уведомление о начале осуществления предпринимательской деятельности -
Добровольная сертификация осуществляется по инициативе заявителя на условиях договора между заявителем и органом по сертификации для установления соответствия национальным стандартам, стандартам организаций, системам добровольной сертификации, условиям договоров. Объектами добровольной сертификации могут быть продукция, процессы производства, эксплуатации, хранения, перевозки, реализации и утилизации, работы и услуги, а также иные объекты, в отношении которых стандартами, системами добровольной сертификации и договорами устанавливаются требования. Добровольная сертификация осуществляется в рамках системы добровольной сертификации.
Лицо или лица, создавшие систему добровольной сертификации, устанавливают перечень объектов, подлежащих сертификации, и их характеристик, на соответствие которым осуществляется добровольная сертификация, правила выполнения предусмотренных данной системой добровольной сертификации работ и порядок их оплаты, определяют участников данной системы добровольной сертификации.
В соответствии с Положением о Федеральном агентстве по техническому регулированию и метрологии, утвержденным постановлением Правительства Российской Федерации от 17 июня 2004 г. № 294, Росстандарт осуществляет ведение единого реестра зарегистрированных систем добровольной сертификации.
Статистика
Кол-во поверок - 229
Выдано извещений - 0
Кол-во периодических поверок - 45
Кол-во средств измерений - 78
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1141 от 2022.05.11 ПРИКАЗ_Об утверждении типов средств измерений (22)
Наличие аналогов СИ: Полуприцепы-цистерны (Техас)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Техас" (ООО "Техас")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85540-22 11.05.2027 |
Полуприцепы-цистерны, Техас Общество с ограниченной ответственностью "Техас" (ООО "Техас") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
|
94911-25 |
Полуприцеп-цистерна, 9751Н5 Общество с ограниченной ответственностью "Техас" (ООО "Техас") (РОССИЯ г. Нижний Новгород) |
ОТ МП |
2 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Полуприцепы-цистерны (Техас)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НЦМ ИМ. Т.Н. ПРАХОВОЙ" (RA.RU.314030) | 119 | 117 | 2 | 0 | 107 | 106 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 6 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 57 | 54 | 3 | 0 | 57 | 54 | 3 | |||
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО НПП "НЕФТЕ-СТАНДАРТ" (RA.RU.311772) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 7 | 7 | 0 | 0 | 7 | 7 | 0 | |||
| ООО "СТАНДАРТ М" (RA.RU.314450) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 9 | 0 | 9 | 0 | 7 | 0 | 7 | ||
| ООО "ЦСМ" (RA.RU.313985) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "АРГО"(ООО "АРГО") | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ФЕРРАТА" (RA.RU.310646) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ООО "ЮГНЕФТЕСТАНДАРТ" (РОСС RU.0001.310367) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО ФИРМА "МЕТРОЛОГ" (RA.RU.311282) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО "УРАЛТЕХНОЛОГИЯ" (РОСС RU.0001.310241) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Полуприцепы-цистерны (Техас)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Изготовитель
Общество с ограниченной ответственностью «Техас» (ООО «Техас»)ИНН: 5263141280
Юридический адрес: 603037, г. Нижний Новгород, ул. Торфяная, д. 34, литер Б, офис 6 Адрес производства: 603037, г. Нижний Новгород, ул. Торфяная, д. 34
Телефон: 8 (831) 216 48 58
Email: sales@texasnn.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»).Адрес: 603950, г.Нижний Новгород, ул. Республиканская, д.1 Телефон: 8 800 200 22 14
E-mail: mail@nncsm.ru
Принцип действия ППЦ основан на заполнении нефтепродуктом до уровня налива, соответствующего определенному объему. Слив осуществляется при помощи насоса или самотеком.
ППЦ изготавливаются в двух исполнениях 9751Н1 и 9751Н5, которые отличаются друг от друга количеством осей у полуприцепа: 9151Н1-трехосные далее (ППЦ3), 9751Н5-четырехосные далее (ППЦ4).
ППЦ представляют собой, установленную на шасси, сварную алюминиевую или металлическую емкость цилиндрической формы, состоящую из обечаек и двух торосферических днищ, ограничивающих емкость с торцов, а также перегородок, разделяющих ППЦ на изолированные отсеки. Внутри отсека установлены волнорезы, предназначенные для гашения гидравлических колебаний во время движения. В волнорезе предусмотрено отверстие (лаз) служащее для проведения осмотра и выполнения работ внутри ППЦ.
В верхней части ППЦ, над каждым отсеком установлены заливные горловинами круглого сечения с дыхательными клапанами, кранами сброса давления и запорными устройствами донных клапанов. На внутренней стенки горловин установлены указатели уровня налива нефтепродукта.
Снизу ППЦ установлены фланцы с донными клапанами, пенал для хранения напорных, напорно-всасывающих рукавов и рундук для размещения технологического оборудования и ЗИП.
ППЦ оборудованы патрубком для отвода паров нефтепродукта, трапом для выполнения работ техническому обслуживания полуприцеп-цистерны и рабочей площадкой с защитным ограждением для проведения операций по наливу/сливу нефтепродукта.
Полуприцепы-цистерны Техас могут до оснащаться датчиками верхнего/нижнего уровня налива, насосами и счетчиками жидкости.
В зависимости от задач потребителя ППЦ могут выпускаются в различных модификациях, которые отличаются номинальной вместимостью, количеством разделительных (изолирующих) отсеков, габаритными размерами и массой.
Заводской номер наносится на маркировочную табличку ППЦ в виде буквенноцифрового обозначения ударным способом.
На задней и боковых панелях ППЦ располагаются надписи «ОГНЕОПАСНО» и информационные надписи (знаки), обозначающие транспортное средство перевозящее опасный груз, на лицевой панели крепится маркировочная табличка с указанием сведений о модификации, заводском номере, дате изготовления и производителе.
Общий вид ППЦ представлен на рисунках 1-3, схема пломбировки указателя уровня топлива, а также место нанесения знака поверки представлены на рисунке 4.
Рисунок 1 - Общий вид ШШ, 9751Н5
Рисунок 2 - Общий вид ШШ, 9751Н1.

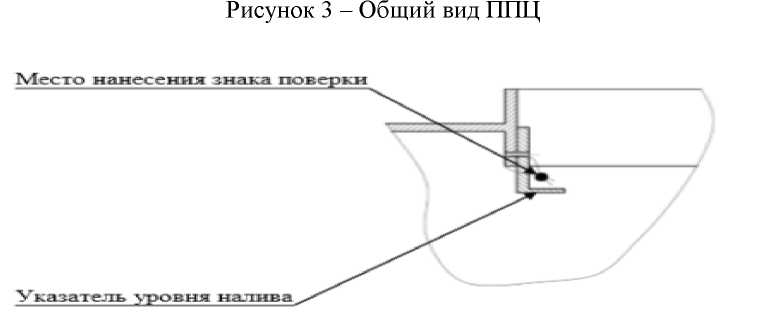

Рисунок 4 - Схема пломбировки указателя уровня топлива и место нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 5 - Комплектность 1ИШ,
|
Наименование |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
Техас 9751Н1 мод. ППЦ3-ХХ* Техас 9751Н5 мод. ППЦ4-ХХ* |
1 шт. |
|
Запасные части, инструмент, принадлежности |
- |
1 компл. |
|
Руководство по эксплуатации |
9751Н1 и 9751Н5 РЭ |
1 экз. |
|
Паспорт |
9751Н1 и 9751Н5 ПС |
1 экз. |
|
*ХХ -номинальная вместимость ШШ, | ||
Таблица 1 - Метрологические характеристики ППЦ3
|
Наименование параметра |
Значение | |||||
|
Модификация |
ППЦ3- 24 |
ППЦ3- 25 |
ППЦ3- 26 |
ППЦ3- 27 |
ППЦ3- 28 |
ППЦ3- 29 |
|
Номинальная вместимость, м3 |
24 |
25 |
26 |
27 |
28 |
29 |
|
Разность между номинальной и действительной вместимостью ТМ, не более, % |
±1,5 | |||||
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | |||||
Продолжение таблицы 1
|
Наименование параметра |
Значение | |||||
|
Модификация |
ППЦ3- 30 |
ППЦ3- 31 |
ППЦ3- 32 |
ППЦ3- 33 |
ППЦ3- 34 |
ППЦ3- 35 |
|
Номинальная вместимость, м3 |
24 |
25 |
26 |
27 |
28 |
29 |
|
Разность между номинальной и действительной вместимостью ТМ, не более, % |
±1,5 | |||||
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | |||||
|
Таблица 2 - Метрологические характеристики 1 |
ППЦ4 | ||||
|
Наименование параметра |
Значение | ||||
|
Модификация |
ППЦ4- 30 |
ППЦ4- 32 |
ППЦ4- 33 |
ППЦ4- 34 |
ППЦ4- 35 |
|
Номинальная вместимость, м3 |
30 |
32 |
33 |
34 |
35 |
|
Разность между номинальной и действительной вместимостью ТМ, не более, % |
±1,5 | ||||
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | ||||
Продолжение таблицы 2
|
Наименование параметра |
Значение | ||
|
Модификация |
ППЦ4-36 |
ППЦ4-38 |
ППЦ4-40 |
|
Номинальная вместимость, м3 |
36 |
38 |
40 |
|
Разность между номинальной и действительной вместимостью ТМ, не более, % |
±1,5 | ||
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | ||
Таблица 3 - Технические характеристики 1ШЦ3
|
Наименование параметра |
Значение | |||||
|
Модификация |
ППЦ3- |
ППЦ3- |
ППЦ3- |
ППЦ3- |
ППЦ3- |
ППЦ3- |
|
24 |
25 |
26 |
27 |
28 |
29 | |
|
Габаритные размеры полуприцепа: - длина, не более, мм |
9800 |
10000 |
10200 |
10400 |
10500 |
10700 |
|
- ширина, не более, мм |
2600 |
2600 |
2600 |
2600 |
2600 |
2600 |
|
- высота, не более, мм |
4000 |
4000 |
4000 |
4000 |
4000 |
4000 |
|
Допустимая нагрузка полной массой: - на ССУ, не более, кг |
7490 |
8100 |
8880 |
9550 |
10280 |
10750 |
|
- на подкатную тележку, не более, кг |
20080 |
20210 |
20450 |
20750 |
20950 |
21500 |
|
Масса полуприцепа расчетная, не более, кг |
6600 |
6700 |
6900 |
7000 |
7100 |
7150 |
|
Температура окружающей среды, °С |
от - 40 до + 50 | |||||
Продолжение таблицы 3
|
Наименование параметра |
Значение | |||||
|
Модификация |
ППЦ3- |
ППЦ3- |
ППЦ3- |
ППЦ3- |
ППЦ3- |
ППЦ3- |
|
30 |
31 |
32 |
33 |
34 |
35 | |
|
Габаритные размеры полуприцепа: - длина, не более, мм |
11000 |
11200 |
11400 |
11200 |
11300 |
11400 |
|
- ширина, не более, мм |
2600 |
2600 |
2600 |
2600 |
2600 |
2600 |
|
- высота, не более, мм |
4000 |
4000 |
4000 |
4000 |
4000 |
4000 |
|
Допустимая нагрузка полной массой: - на ССУ, не более, кг |
11250 |
12080 |
12760 |
13520 |
14250 |
15000 |
|
- на подкатную тележку, не более, кг |
22040 |
22050 |
22225 |
22415 |
22620 |
23850 |
|
Масса полуприцепа расчетная, не более, кг |
7200 |
7300 |
7400 |
7500 |
7600 |
7700 |
|
Температура окружающей среды, °С |
от - 40 до + 50 | |||||
|
Таблица 4 - Технические характеристики ППЦ4 | |||||
|
Наименование параметра |
Значение | ||||
|
Модификация |
ППЦ4- |
ППЦ4- |
ППЦ4- |
ППЦ4- |
ППЦ4- |
|
30 |
32 |
33 |
34 |
35 | |
|
Габаритные размеры полуприцепа: - длина, не более, мм |
10350 |
11150 |
11750 |
12100 |
12700 |
|
- ширина, не более, мм |
2600 |
2600 |
2600 |
2600 |
2600 |
|
- высота, не более, мм |
4000 |
4000 |
4000 |
4000 |
4000 |
|
Допустимая нагрузка полной массой: - на ССУ, не более, кг |
8750 |
9090 |
9470 |
9850 |
10950 |
|
- на подкатную тележку, не более, кг |
24950 |
25300 |
25720 |
26150 |
26550 |
|
Масса полуприцепа расчетная, не более, кг |
8100 |
8200 |
8350 |
8500 |
8700 |
|
Температура окружающей среды, °С |
от - 40 до + 50 | ||||
Продолжение таблицы 4
|
Наименование параметра |
Значение | ||
|
Модификация |
ППЦ4-36 |
ППЦ4-38 |
ППЦ4-40 |
|
Габаритные размеры полуприцепа: - длина, не более, мм |
11600 |
12400 |
12000 |
|
- ширина, не более, мм |
2600 |
2600 |
2600 |
|
- высота, не более, мм |
4000 |
4000 |
4000 |
|
Допустимая нагрузка полной массой: - на ССУ, не более, кг |
13500 |
13500 |
13700 |
|
- на подкатную тележку, не более, кг |
26000 |
28500 |
30000 |
|
Масса полуприцепа расчетная, не более, кг |
9000 |
9050 |
9500 |
|
Температура окружающей среды, °С |
от - 40 до + 50 | ||
