Принцип работы счетчиков основан на измерении времени прохождения ультразвукового сигнала по направлению потока жидкости и против него. Возникающая при этом разность времен, пропорциональная скорости жидкости, преобразуется вычислителем в измеряемый объемный расход и объем, которые отображаются на цифровом устройстве вычислителя.

Счетчики изготовлены из коррозионностойких материалов. Детали, соприкасающиеся с водой, сделаны из материалов, не снижающих качество воды, стойких к ее воздействию в пределах рабочего диапазона температур.

Счетчики выпускаются двух типоразмеров, отличающихся номинальными диаметрами прохода ультразвуковых датчиков расхода, диапазонами объемного расхода воды и состоят из:

• - ультразвукового датчика расхода;

• - датчика температуры Pt1000, встроенного в датчик расхода (только для универсальных счетчиков);

• - вычислителя.

Счетчики воды отображают на цифровом устройстве вычислителя для визуального считывания следующие параметры:

• - накопленное значение измеренного объема воды с начала эксплуатации;

• - текущее значение расхода воды;

• - текущее значение температуры воды (только для универсальных счетчиков);

• - текущее время;

• - время наработки;

• - версию встроенного ПО;

• - серийный номер счетчика;

• - архив в энергонезависимой памяти результатов измерений накопленных значений объемов по месяцам;

• - диагностическая информация;

• - накопленные значения измеренных объемов воды по месяцам

• - накопленные значения раздельно для холодной воды (5-39°С) и горячей воды (40-90°С) по месяцам (только для универсальных счетчиков).

Для передачи результатов измерения во внешние информационные системы счетчики комплектуются модулями в зависимости от исполнения:

• - импульсный выход ;

• - проводной интерфейс RS-485;

• - проводной интерфейс M-Bus;

• - беспроводной интерфейс wM-Bus;

• - беспроводной интерфейс LoRaWAN;

Счетчики могут устанавливаться на трубопровод вертикально или горизонтально (H/V).

Счетчики выпускаются в следующих модификациях:

• - WFKEU предназначены для измерений объёма холодной воды;

• - WFUEU (универсальные) предназначены для измерений холодной и горячей воды. Общий вид расходомеров представлен на рисунке 1.

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 2.

Заводской номер счетчика в числовом формате наносится методом лазерной маркировки на панели в соответствии с рисунком 3.

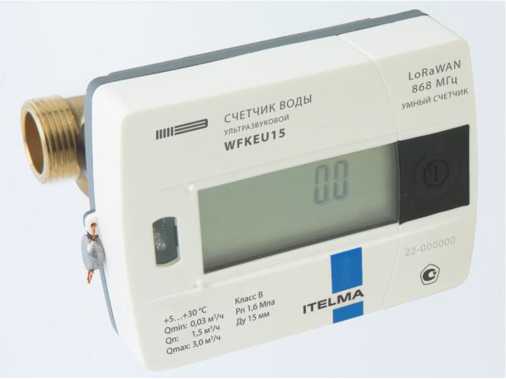

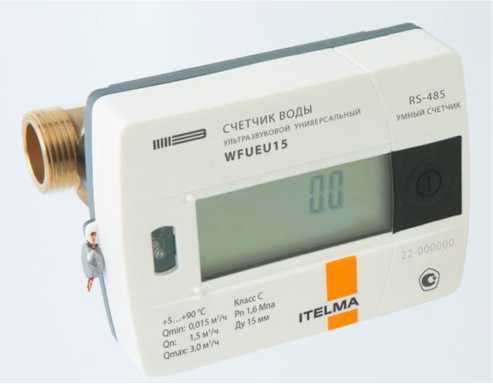

Рисунок 1 - Внешний вид счетчиков.

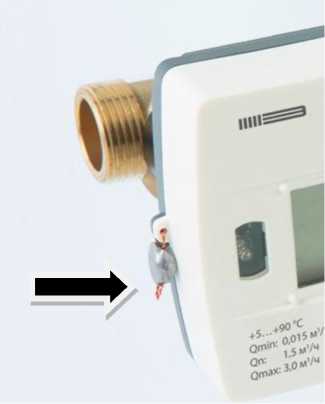

Рисунок 2 - Место нанесения знака поверки.

1К воД* R*-⁴⁸⁵

_gU|VlA

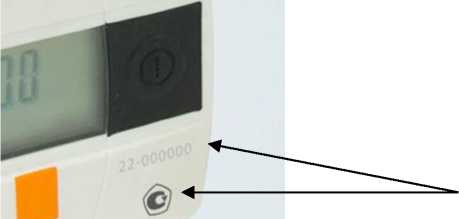

Рисунок 3 - Указание места нанесения заводского номера и знака утверждения типа

Таблица 4 -

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
